Колонки топливораздаточные ТКО

Назначение

Колонки топливораздаточные ТКО (далее - колонки) предназначены для измерений количества нефтепродуктов в единицах объёма при их отпуске в баки транспортных средств и другие ёмкости с учётом требований проведения учётно-расчётных операций.

Описание

Принцип работы колонок основан на динамическом методе измерений объёма нефтепродуктов с помощью счётчиков жидкости объёмного типа.

Колонки осуществляют подачу нефтепродукта из резервуара, измерение и индикацию его объёма. Задание дозы топлива выдачи нефтепродукта и включение колонки производится на колонке (местное управление) либо дистанционно оператором. Перед каждой выдачей нефтепродукта показание разового учёта автоматически обнуляется. При работе в режиме ручного управления автоматически прекращается подача нефтепродукта после выдачи требуемой дозы, установленной задающим устройством.

Колонки состоят из следующих основных функциональных элементов:

- блока индикации и управления;

- гидравлической системы.

В составе блока индикации и управления (далее - БИУ) применяются: блок управления серии «Топаз-306» производства ООО «Топаз-сервис», Российская Федерация или контроллер многофункциональный «Енисей» производства АО «Информтехтранс», Российская Федерация;

БИУ обеспечивает:

- сбор информации об измерениях;

- отображение информации об объёме заданной и отпущенной дозы нефтепродукта, а также об её общей стоимости и цене за единицу измерения;

- накопление суммарных данных об измеренном объёме нефтепродукта;

- передачу результатов измерений в систему управления колонки и в информационную систему учёта и управления отпуском нефтепродукта, установленную на объекте нефтепродуктообеспечения;

- управление режимом выдачи;

- отключение выдачи нефтепродукта при возникновении аварийной ситуации.

Гидравлическая система включает в себя:

- счётчик жидкости объёмного типа;

- электромагнитный клапан;

- фильтр с тонкостью фильтрации 20, 60 или 80 мкм (в зависимости от комплектации);

- насосный блок;

- раздаточные рукава с раздаточными кранами.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки по заказу потребителя могут дополнительно комплектоваться:

- системой электронной юстировки;

- клавиатурой и считывателем контактных и бесконтактных пластиковых карт;

- устройством отбора паров из топливного бака транспортного средства при его заправке;

- устройством подтяжки раздаточного рукава с раздаточным краном;

- системой электрообогрева;

- мультимедийным оборудованием;

- выносным терминалом управления отпуском нефтепродукта.

б) ТРК ТКО-1Хз-11-ХбХ7

в) ТРК ТКО-2Хз-21-ХбХ7

а) ТРК ТКО-1Хз-11-ХбХ7

д) ТРК ТКО-3Х3-63-Х6Х7

е) ТРК ТКО-3Х3-63-Х6Х7

г) ТРК ТКО-3Х3-21-Х6Х7

ж) ТРК ТКО-4Х3-42-Х6Х7 з) Сателлит

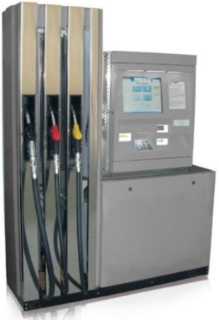

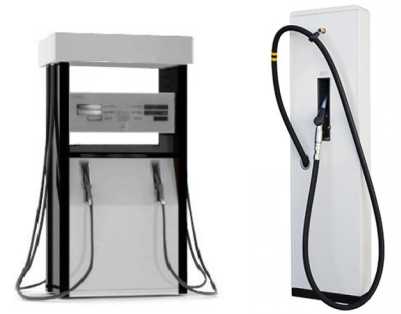

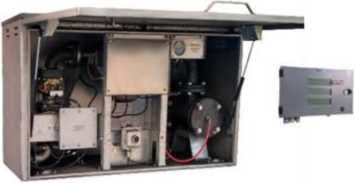

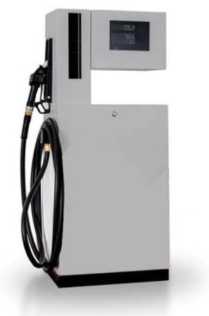

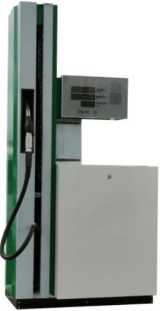

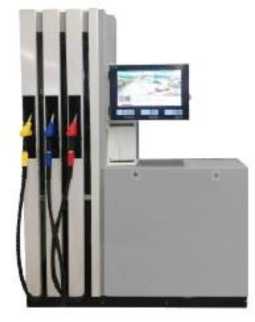

Рисунок 1 - Общие виды колонок топливораздаточных ТКО

и) ТРК ТКО-1Х3-11-Х6Х7

Схема обозначения колонок в документации и при заказе:

Колонка топливораздаточная ТКХ1-Х2Х3-Х4Х5-Х6Х7, где:

- Xi - тип измерительного устройства:

О - счётчик жидкости объёмного типа;

- Х2 - конструктивная модель колонки:

i - в прямоугольном корпусе с одним раздаточным рукавом;

2 - в прямоугольном корпусе с двумя раздаточными рукавами;

3 - в корпусе L-типа;

4 - в корпусе H-типа;

- Х3 - номинальный расход нефтепродукта колонки:

50 - колонка с номинальным расходом 50 л/мин;

80 - колонка с номинальным расходом 80 л/мин;

i30 - колонка с номинальным расходом 130 л/мин;

50/80 - колонка с номинальным расходом 50 и 80 л/мин;

50/i30 - колонка с номинальным расходом 50 и 130 л/мин;

50/80/i30 - колонка с номинальным расходом 50, 80 и 130 л/мин;

- Х4 - количество раздаточных рукавов (от 1 до 10);

- Х5 - количество выдаваемых марок нефтепродуктов (от 1 до 5);

- Х6 - исполнение сборочных единиц:

0 - встроенный насосный моноблок;

i - подача нефтепродукта погружным или выносным насосом;

2 - раздельное размещение функциональных блоков;

- Х7 - тип гидравлической системы (определяется заказом).

Схемы пломбировки основных элементов колонок приведены на рисунках 2 - 8.

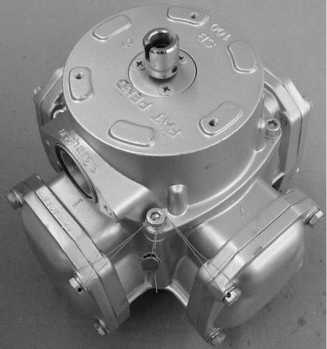

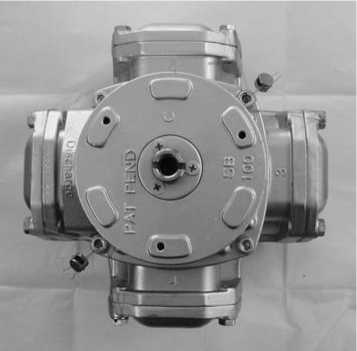

Рисунок 2 - Пример пломбировки счетчика жидкости объёмного типа

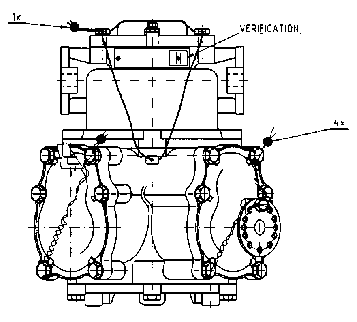

Рисунок 3 - Пример пломбировки счетчика жидкости объёмного типа

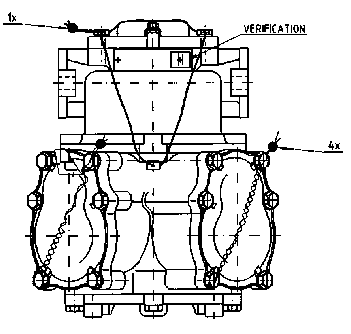

Рисунок 4 - Пример схемы пломбировки счетчиков жидкости объёмного типа

Рисунок 5 - Пример схемы пломбировки счетчиков жидкости объёмного типа

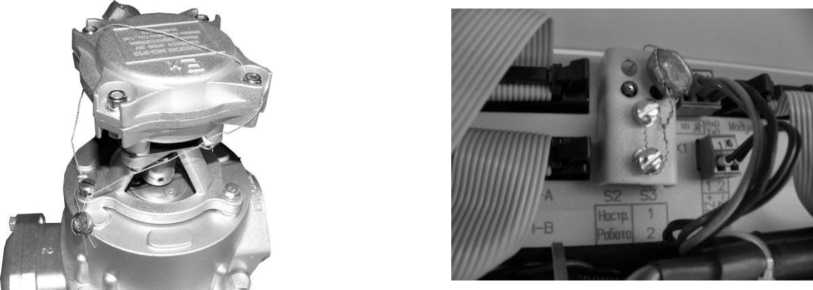

Рисунок 6 - Пример пломбировки датчика импульсов

Пломба поверителя

Винты

крепления крышки

Пломба ОТК

Рисунок 7 - Пломбировка фиксирующей планки блока управления «Топаз-306»

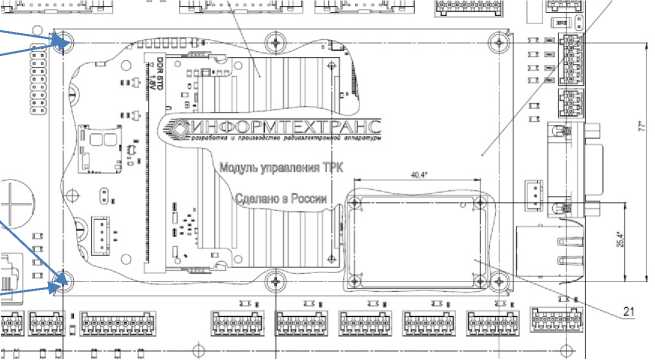

Рисунок 8 - Пломбировка контроллера многофункционального «Енисей» - на винтах крепления крышки

Знак утверждения типа и заводской номер, состоящий из 10 цифр, наносятся на маркировочную табличку, закрепляемую на боковую поверхность корпуса колонки. Пример маркировочной таблички приведён на рисунке 9.

121351, г. Москва, ул. Коцюбинского, д.4 тел.: (495)221-18-27 e-mail: info@npokipenergy.ru

Колонка топливораздаточная ТКО

ТУ 4213-011-17875317-2013 обозначение |                   ~|

Ех

Qhom |   1 л/мин            Доза min |   | л

U 380В W I I кВт        5 ±0,25%

Ртах_____МПа -I Г'С +|   |°с

Рисунок 9 - Маркировочная табличка

Программное обеспечение

Колонки имеют встроенное программное обеспечение (далее - ПО), которое устанавливается предприятием изготовителем в БИУ. Данное ПО обеспечивает:

- сбор информации от средств измерений, входящих в состав колонки;

- накопление и хранение в суммарном виде информации об измеренном количестве нефтепродукта;

- формирование отчётов;

- информационное взаимодействие по проводным и/или беспроводным каналам передачи данных с автоматизированной системой управления объекта нефтепродуктообеспечения, на котором установлены колонки;

- управление процессом измерений, передачу результатов измерений и телеметрической информации о состоянии колонки по проводным и/или беспроводным каналам передачи данных в информационную систему организации, эксплуатирующую колонки.

ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.

Идентификационные данные метрологически значимого ПО колонок приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Таблица 3 - Показатели надёжности

Знак утверждения типа

наносится на маркировочные таблички колонки методом гравировки (металлографии, металлофото, шелкографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 2.3.1 документа «Колонка топливораздаточная ТКХ1-Х2Х3-Х4Х5-Х6Х7.

Руководство по эксплуатации» АПБЛ 2.833.300.00 РЭ.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.3.4);

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ТУ 4213-011-17875317-2013 «Колонки топливораздаточные ТК. Технические условия».
