Меры эквивалентные прочности бетона МЭПБ-МГ4
| Номер в ГРСИ РФ: | 58274-14 |
|---|---|
| Производитель / заявитель: | ООО "СКБ Стройприбор", г.Челябинск |
Меры эквивалентные прочности бетона МЭПБ-МГ 4 (далее - меры) предназначены для воспроизведения единицы ускорения, возникающего при взаимодействии индентора с мерой при постоянной энергии удара (Е=0,12 Дж), и значения прочности бетона. Меры применяются для поверки измерителей прочности бетона, принцип работы которых основан на ударноимпульсном методе измерений прочности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58274-14 |
| Действует | по 15.07.2029 |
| Наименование | Меры эквивалентные прочности бетона |
| Модель | МЭПБ-МГ4 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c1e88d44-66a7-7eb6-5939-3146804e92b2 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 28.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1298 п. 15 от 28.08.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью «СКБ Стройприбор» (ООО «СКБ Стройприбор»), г. Челябинск; Общество с ограниченной ответственностью «Стройприбор-1» (ООО«Стройприбор-1»), г. Челябинск; Общество с ограниченной ответственностью «Вектор-НК» (ООО «Вектор-НК»), г. Челябинск; Общество с ограниченной ответственностью технологическое бюро Стройприбор» (ООО «Конструкторско-технологическое бюро Стройприбор», г. Челябинск
Россия
Поверка
| Методика поверки / информация о поверке | КБСП.427358.048 ПС, раздел 6 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 680 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
58274-14: Описание типа
2019-58274-14-3.pdf
|
Скачать | 591.1 КБ | |
|
58274-14: Методика поверки
2022-mp58274-14.pdf
|
Скачать | 324.5 КБ |
Описание типа
Назначение
Меры эквивалентные прочности бетона МЭПБ-МГ4 (далее - меры) предназначены для воспроизведения единицы ускорения, возникающего при взаимодействии индентора с мерой при постоянной энергии удара (Е=0,12 Дж), и значения прочности бетона. Меры применяются для поверки измерителей прочности бетона, принцип работы которых основан на ударноимпульсном методе измерений прочности.
Описание
Меры изготавливаются в виде плиток прямоугольной формы с двумя (противоположными) рабочими поверхностями.
Меры изготавливаются следующих исполнений: МЭПБ-П - меры из полиуретана, МЭПБ-О - меры из оргстекла, МЭПБ-А - меры из алюминия.
Физико-механические характеристики материала каждой меры и их стабильность во времени определяются параметром ударного импульса (максимальной амплитудой ударного ускорения возникающего при взаимодействии индентора с мерой при постоянной энергии удара Е=0,12 Дж).
Меры выпускаются в виде наборов, и отдельными мерами.

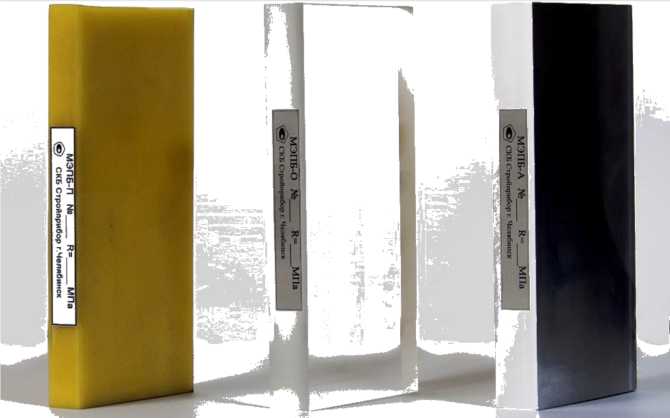

а)
б) в)
а) МЭПБ-П - мера из полиуретана; б) МЭПБ-О - мера из оргстекла; в) МЭПБ-А - мера из алюминия
Рисунок 1 - Меры эквивалентные прочности бетона МЭПБ-МГ4
Технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
МЭПБ-П |
МЭПБ-О |
МЭПБ-А | |
|
Номинальное значение прочности меры, МПа |
4 ± 2 |
30 ± 5 |
80 ± 15 |
|
Номинальное значение амплитуды ударного ускорения, м/с2 |
4500±1000 10000±2000 19000±3000 |
|
Относительный размах значений амплитуды ударного ускорения, % |
4 |
|
Г раницы относительной погрешности измерений амплитуды ударного ускорения при доверительной вероятности 0,95, % |
± 4 |
|
Габаритные размеры мер (длинахширинахвысота), мм, не менее |
180х100х17 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % , не более |
20 ± 1 80 |
|
Средний срок службы, лет, не менее - МЭПБ-О; МЭПБ-П - МЭПБ-А |
5 3 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта в центре листа, типографским способом и на табличку, закрепленную на мере, фотохимическим способом.
Комплектность
|
Наименование |
Количество |
|
Меры эквивалентные прочности бетона |
I...3 шт.* |
|
Укладочный кейс |
1шт. |
|
Паспорт с методикой поверки |
1экз. |
* - по заказу потребителя
Поверка
осуществляется в соответствии с разделом 6 «Методика поверки» паспорта КБСП.
427358.048 ПС, утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в июне 2014 г.
Основные средства измерений, применяемые при поверке:
Акселерометр пьезоэлектрический серии 4300 тип 4371, диапазон измерений ускорения от 2,5-10’3 до 60403 м/с2; номинальный коэффициент преобразования 1 пКл/м^с’2; доверительные границы относительной погрешности не более ± 1 %;
Усилитель измерительный 2525, максимальный входной заряд 50 нКл; пределы допускаемой относительной погрешности коэффициента усиления 2 %;
Осциллограф-мультиметр цифровой запоминающий OX7042 диапазон измерений напряжения от 0,6 до 600 В, погрешность измерений напряжения 0,5 % Хизм ± 5 е.м.р.
Сведения о методах измерений
изложены в паспорте «Меры эквивалентные прочности бетона МЭПБ-МГ4. Паспорт. КБСП.427358.048 ПС»
Нормативные документы
1. КБСП. 427358.048 ТУ «Меры эквивалентные прочности бетона МЭПБ-МГ4. Технические условия»
Рекомендации к применению
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
