Клещи электроизмерительные КЭИ-3кА, КЭИ-5кА
| Номер в ГРСИ РФ: | 58315-14 |
|---|---|
| Производитель / заявитель: | ФГУП НИИ электромеханики (НИИЭМ), г.Истра |
|
58315-14: Описание типа
2017-58315-14.pdf
|
Скачать | 138.5 КБ |
Клещи электроизмерительные КЭИ-3кА и КЭИ-5кА измеряют силу переменного и постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58315-14 |
| Действует | по 25.08.2019 |
| Наименование | Клещи электроизмерительные |
| Модель | КЭИ-3кА, КЭИ-5кА |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b5215bdd-0334-3de8-ca39-4300e0e6ccbc |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 25.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1296 п. 30 от 25.08.2014 |
Производитель / Заявитель
АО "НИИ электромеханики" (НИИЭМ), РОССИЯ, г.Истра
Россия
Поверка
| Методика поверки / информация о поверке | МП 58315-14 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 58 (89%) |
| Неуспешных поверок (СИ непригодно) | 7 (11 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
58315-14: Описание типа
2017-58315-14.pdf
|
Скачать | 138.5 КБ |
Описание типа
Назначение
Клещи электроизмерительные КЭИ-3кА и КЭИ-5кА измеряют силу переменного и постоянного тока.
Описание
Основное назначение клещей электроизмерительных КЭИ-3кА и КЭИ-5кА (далее -клещи) - измерение силы переменного и постоянного тока в цепях, изолированных относительно цепей земли и питания.
Принцип действия клещей - преобразование силы постоянного или средневыпрямленного значения переменного тока через шину в пропорциональное напряжение постоянного тока, которое измеряется встроенным вольтметром постоянного тока и выводится на дисплей.
Для преобразования силы постоянного или переменного тока в пропорциональное напряжение используются встроенные в зазор магнитопровода датчики Холла.
Клещи содержат разъёмный магнитопровод со встроенными датчиками Холла, выпрямитель, микросхему цифрового вольтметра с дешифратором управления 3 ’А разрядным дисплеем и сам дисплей.
Конструктивно клещи выполнены в едином изолированном корпусе из ударопрочного пластика, внутри которого размещены печатная плата с электронными компонентами и батарея питания. На лицевой панели клещей находится переключатель режимов, жидкокристаллический дисплей с индикацией положений и наименование типа клещей. Заводской номер клещей нанесен на заднюю панель.
Питание клещей - автономное, от встроенной гальванической батареи.

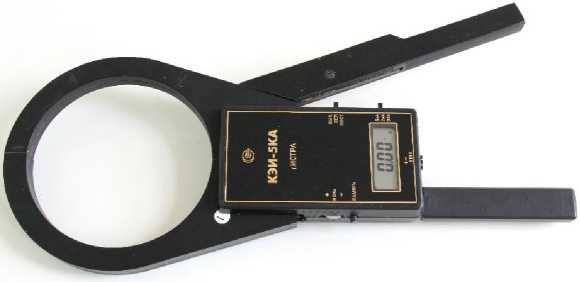

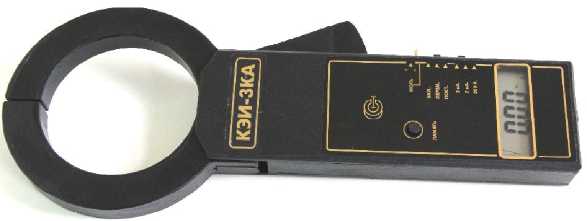

Рисунок 1 - Внешний вид клещей электроизмерительных КЭИ-3кА и КЭИ-5кА
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления задней стенки корпуса.
Технические характеристики
Таблица 1 - Основные технические характеристики клещей
|
Величина |
значение |
|
Диапазон измерений силы переменного тока, А (частота от 45 до 55Гц) |
от 0 до 200 от 0 до 2000 от 0 до 3000 (Модель КЭИ- 3кА) от 0 до 5000 (Модель КЭИ- 5 кА) |
|
Предельно допускаемые основные приведенные погрешности измерений силы переменного тока диапазон от 0 до 200 А остальные диапазоны |
±5 % ±3 % |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 200 от 0 до 2000 от 0 до 3000 (Модель КЭИ- 3кА) от 0 до 5000 (Модель КЭИ- 5 кА) |
|
Предельно допускаемые основные приведенные погрешности измерений силы постоянного тока диапазон от 0 до 200 А остальные диапазоны |
±5 % ±3 % |
|
Дополнительные приведенные погрешности измерений от изменения температуры окружающего воздуха |
±0,3 % / оС |
|
Питание, гальванические батареи |
Одна батарея типономинала «6F22» |
|
Электрическая прочность изоляции измерит. цепей относительно корпуса, В |
3520 (частота 50 Гц, 1 мин.) |
|
Сопротивление изоляции измерительных цепей относительно корпуса не менее, МОм |
20 |
|
Г абаритные размеры не более, мм (длинахширинахглубина) КЭИ- 3кА КЭИ- 5кА |
327х127х33 470x200x53 |
|
Диаметр токовой шины максимальный, мм КЭИ- 3кА КЭИ- 5кА |
90 160 |
|
Масса, г КЭИ- 3кА КЭИ- 5кА |
800 1600 |
|
Рабочие условия применения температура окружающего воздуха, оС относительная влажность не более, % |
от -10 до + 40 90 при 25 оС |
Знак утверждения типа
наносится на лицевую панель клещей методом наклейки и типографским способом на титульные листы руководства по эксплуатации.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Клещи измерительные |
1 шт. |
|
Комплект батарей питания (вставлен в корпус) |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки |
1 шт. |
|
Паспорт |
1 шт. |
Поверка
осуществляется по документу МП 58315-14 «Клещи электроизмерительные КЭИ-1(10кВ), КЭИ-3кА и КЭИ-5кА. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 мая 2014 г.
Основные средства поверки:
трансформатор тока измерит. лабораторный ТТИ 5000.5 (Госреестр 27007-04), регулируемый источник тока РИТ-5000 (сила тока от 0 до 5000 А), программируемый источник постоянного тока Gen 10 -1000 (Госреестр 46688-11), шунты калиброванные стационарные 75ШСМ на силу тока 300 и 1000 А (Госреестр 26907-04), вольтметр универсальный GDM78255A (Госреестр 50977-12), амперметр переменного тока Д 5090 (Госреестр 10195-85).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
Клещи электроизмерительные КЭИ-1(10кВ), КЭИ-3кА и КЭИ-5кА. Технические условия 46ПИГН.411521.005ТУ
