Датчики момента ротора ДМР-4
| Номер в ГРСИ РФ: | 58335-14 |
|---|---|
| Производитель / заявитель: | ЗАО "Предприятие В-1336", г.Пермь |
Датчики момента ротора ДМР-4 (далее датчики) предназначены для преобразования крутящего момента силы в унифицированный аналоговый выходной сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58335-14 |
| Действует | по 26.07.2029 |
| Наименование | Датчики момента ротора |
| Модель | ДМР-4 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ab912089-7318-2e66-13c9-bb7c22df41ec |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 29.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1303 п. 11 от 29.08.2014 |
Производитель / Заявитель
Акционерное общество «ПРЕДПРИЯТИЕ В -1336» (АО «ПРЕДПРИЯТИЕ В -1336»), г. Пермь
Россия
Поверка
| Методика поверки / информация о поверке | МП 47-231-2014 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 35 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
58335-14: Методика поверки
2024-mp58335-14.pdf
|
Скачать | 468.9 КБ | |
|
58335-14: Описание типа
2024-58335-14.pdf
|
Скачать | 313.4 КБ |
Описание типа
Назначение
Датчики момента ротора ДМР-4 (далее датчики) предназначены для преобразования крутящего момента силы в унифицированный аналоговый выходной сигнал постоянного тока.
Описание
Принцип действия датчика основан на использовании эффекта изменения сопротивления тензорезистора при воздействии на него деформирующих напряжений.
Датчик состоит из ротора и статора. Ротор представляет собой торсион с фланцами, на измерительном участке которого наклеены тензорезисторы, соединенные по мостовой схеме. На измерительном участке ротора установлены электронный блок и катушка бесконтактной связи со статором для обеспечения питания тензомоста и передачи измерительного сигнала. Статор, содержащий катушку, обкладку связи и электронный модуль устанавливается на неподвижном кронштейне вблизи катушки ротора.
Под действием крутящего момента силы, приложенного к ротору, происходит деформация его измерительного участка, которая воспринимается тензомостом и преобразуется электронным блоком в цифровой код. Цифровой код передается в электронный модуль статора, где преобразуется в унифицированный токовый выходной сигнал (4-20 мА), пропорциональный приложенному крутящему моменту силы.

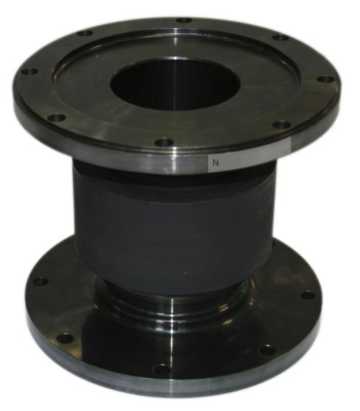

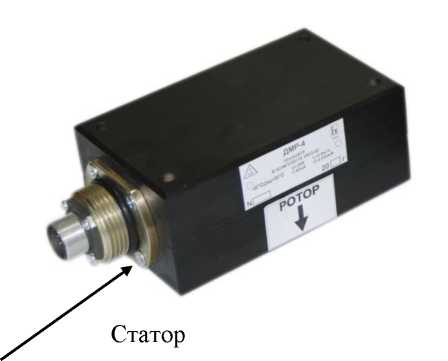

Внешний вид датчика ДМР-4 представлен на рисунке 1.
Ротор
Место нанесения знака поверки в виде наклейки
Рисунок 1
Технические характеристики
Таблица 1
|
Диапазон измерений, кН- м |
от 0 до 8 |
|
Пределы допускаемой основной приведенной погрешности, % |
±1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности температуры на каждые 10 °С, % |
от изменения 0,2 |
|
Диапазон выходного сигнала постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
от 15 до 36 |
|
Потребляемая мощность, Вт, не более |
6,0 |
|
Г абаритные размеры ротора, мм, не более |
0205x175 |
|
Г абаритные размеры статора, мм, не более |
185x60x80 |
|
Масса ротора, кг, не более |
9 |
|
Масса статора, кг, не более |
2 |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Относительная влажность воздуха, %, не более |
98 |
|
Средняя наработка на отказ, часов, не менее |
10000 |
Знак утверждения типа
наносится на корпус датчика методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 2
|
№ |
Наименование |
Децимальный номер |
|
1 |
Датчик ДМР-4 |
1336.404159.002-01 |
|
2 |
Болты крепления статора М6х70 (4 шт.) | |
|
3 |
Болты крепления ротора М10х50 (16 шт.) | |
|
4 |
Гайки М10 (16 шт.) | |
|
5 |
Шайбы 10 (32 шт.) | |
|
6 |
Проставка* |
1336.713616.001 |
|
7 |
Руководство по эксплуатации |
1336.404159.002РЭ |
|
8 |
Методика поверки |
* поставка согласовывается с Заказчиком.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы;
Технические условия 1336.404159.002ТУ Датчик момента ротора ДМР-4.
