Барьеры искробезопасности НБИ
| Номер в ГРСИ РФ: | 59512-14 |
|---|---|
| Производитель / заявитель: | ООО "Ленпромавтоматика", г.С.-Петербург |
Барьеры искробезопасности НБИ (далее - барьеры НБИ) предназначены для преобразования силы постоянного тока на входе барьеров в значения силы постоянного тока установленного диапазона на его выходе при гальванической развязке электрических измерительных цепей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59512-14 |
| Действует | по 19.11.2029 |
| Наименование | Барьеры искробезопасности |
| Модель | НБИ |
| Приказы |
№1717 от
19.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f5998222-83af-e589-5f53-911d7d2fd1b1 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 2097 п. 65 от 24.12.2014 |
Производитель / Заявитель
ООО «Ленпромавтоматика», РОССИЯ, 190020, г. Санкт-Петербург, вн.тер. г. Муниципальный округ Екатерингофский, Бумажного канала наб. д. 18, лит. А, помещ. 10-Н
Россия
Поверка
| Методика поверки / информация о поверке |
ЛПА-21.011.01 МП с изм. №2 Государственная система обеспечения единства измерений. Барьеры искробезопасности НБИ. Методика поверки
(с 19.08.2025)
ЛПА-21.011.01 МП с изм. №1 Государственная система обеспечения единства измерений. Барьеры искробезопасности НБИ. Методика поверки
(по 19.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
8646
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8508 (98%) |
| Неуспешных поверок (СИ непригодно) | 138 (2 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
59512-14: Описание типа
2024-59512-14.pdf
|
Скачать | 2 MБ | |
|
59512-14: Методика поверки
2017-mp59512-14.pdf
Файл устарел
|
Скачать | 283.3 КБ | |
|
59512-14: Методика поверки
ЛПА-21.011.01 МП с изм. №2
2025-mp59512-14.pdf
|
Скачать | 2.1 MБ | |
|
59512-14: Методика поверки
ЛПА-21.011.01 МП с изм. №1
2017-mp59512-14-1.pdf
|
Скачать | 283.3 КБ |
Описание типа
Назначение
Барьеры искробезопасности НБИ (далее - барьеры НБИ) предназначены для преобразования силы постоянного тока на входе барьеров в значения силы постоянного тока установленного диапазона на его выходе при гальванической развязке электрических измерительных цепей.
Описание
Принцип действия барьеров НБИ основан на линейном преобразовании силы постоянного тока на входе в силу светового потока оптической пары с последующим преобразованием выходного сигнала оптической пары в силу постоянного тока.
Конструктивно барьеры НБИ выполнены в пластмассовом корпусе, состоящем из двух частей, с установленной внутрь печатной платой, и предназначены для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьеров НБИ применены съемные клеммные колодки.
Модификации барьеров НБИ отличаются назначением, количеством каналов преобразования и наличием (отсутствием) функции питания электрических измерительных цепей.
Барьеры НБИ имеют следующее обозначение:
НБИ - [1] [2] [3], где
НБИ - обозначение типа барьера;
[1] - количество каналов преобразования (1 или 2);
[2] - наличие функции питания электрических цепей согласно таблице 1;
[3] - принимающий (П)/ передающий (У).
Таблица 1
|
Значение поля [2] |
Наличие питания | |
|
искроопасных измерительных цепей |
искробезопасных измерительных цепей | |
|
0 |
+ |
+ |
|
1 |
- |
+ |
|
2 |
- |
- |
Все модификации, кроме НБИ-12П, НБИ-12У, НБИ-22П и НБИ-22У, питаются от источника постоянного напряжения. Маркировка взрывозащиты барьеров НБИ для максимальных выходных параметров цепи: [Ex ia] IIB: Co = 0,27 мкф, Lo = 100 мГн; [Ex ia] IIC: Co = 0,09 мкф, L0 = 10 мГн.

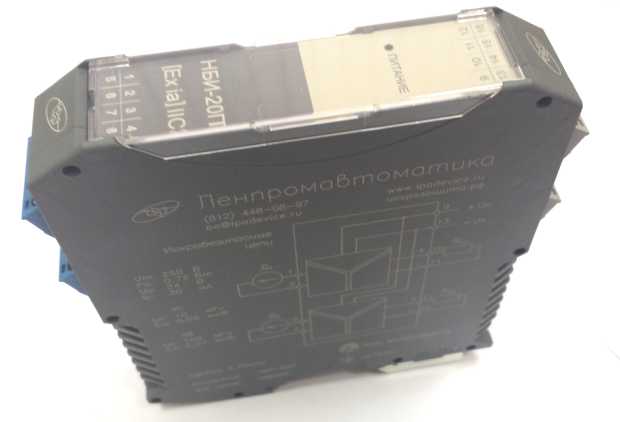

Общий вид барьеров НБИ показан на рисунке 1.
Рисунок 1 - Общий вид барьеров НБИ
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические характеристики барьеров НБИ приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон преобразования силы постоянного тока в значения силы постоянного тока от 4 до 20 мА, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону преобразования (ДП) погрешности преобразования силы постоянного тока в значения силы постоянного тока от 4 до 20 мА, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к ДП погрешности преобразования, вызванной отклонением температуры окружающего воздуха от нормальной (20±5) °С в рабочем диапазоне температур от минус 40 до 70 °С на каждые 10 °С, %. |
±0,1 |
|
Количество каналов преобразования1 |
1 или 2 |
|
Срок службы, год |
12 |
|
Напряжение питания постоянного тока2, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
4,5 |
|
Рабочие условия применения: - температура воздуха, °С - относительная влажность воздуха при температуре 30 °С, %, не более |
от минус 40 до 70 100 |
|
Г абаритные размеры (ширина х высота х глубина), мм, не более |
23 х 110 х 113 |
|
Масса, кг, не более |
0,3 |
Знак утверждения типа
наносится на корпус барьеров НБИ методом наклейки или лазерной гравировки и на титульные листы эксплуатационных документов типографским способом.
Комплектность
В комплект поставки входят:
Барьер НБИ 1 шт.;
Паспорт 1 экз.;
Руководство по эксплуатации ЛПА-21.011.01 РЭ 1 экз.;
Методика поверки ЛПА-21.011.01 ПМ 1 экз.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 24855-81. Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь "i";
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ТУ 4217-007-13898149-2007. Барьеры искробезопасности НБИ. Технические условия.
