Счетчики электронные «BINOM334i» (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений, вычислений статистической обработки (анализа) и оценки соответствия нормам показателей качества электрической энергии в соответствии с ГОСТ Р 8.655-2009, ГОСТ 30804.4.30-2013 (класс А), ГОСТ IEC 61000-4-30-2017 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012, ГОСТ 32144-2013, ГОСТ 33073-2014, ГОСТ Р 58289-2018, измерений параметров, напряжения, тока, углов фазовых сдвигов, электрической мощности, частоты в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях и системах электроснабжения переменного тока; хранения и представления текущих и архивных данных на встроенном индикаторе и средстве отображения (WEB-сервере); передачи данных по различным каналам связи с использованием стандартных протоколов информационного обмена.

Информация по Госреестру

Основные данные
Номер по Госреестру 59815-20
Наименование Счетчики электронные
Модель "BINOM334i"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.11.2025
Производитель / Заявитель

Закрытое акционерное общество "Вабтэк" (ЗАО "Вабтэк"), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 12 лет
Зарегистрировано поверок 355
Найдено поверителей 1
Успешных поверок (СИ пригодно) 355 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 28.04.2024

Поверители

Скачать

59815-20: Описание типа СИ Скачать 641.4 КБ
59815-20: Методика поверки Скачать 5 MБ

Описание типа

Назначение

Счетчики электронные «BINOM334i» (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений, вычислений статистической обработки (анализа) и оценки соответствия нормам показателей качества электрической энергии в соответствии с ГОСТ Р 8.655-2009, ГОСТ 30804.4.30-2013 (класс А), ГОСТ IEC 61000-4-30-2017 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012, ГОСТ 32144-2013, ГОСТ 33073-2014, ГОСТ Р 58289-2018, измерений параметров, напряжения, тока, углов фазовых сдвигов, электрической мощности, частоты в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях и системах электроснабжения переменного тока; хранения и представления текущих и архивных данных на встроенном индикаторе и средстве отображения (WEB-сервере); передачи данных по различным каналам связи с использованием стандартных протоколов информационного обмена.

Описание

Принцип действия счетчика основан на измерении мгновенных значений сигналов тока и напряжения и их дальнейшей математической обработке, основанной на быстром преобразовании Фурье.

Конструкция счетчика построена по модульному принципу: основной модуль включающий микропроцессорные узлы, разделительные измерительные трансформаторы тока, делители напряжения, АЦП, узлы часов реального времени, интерфейсов, памяти, питания, модуль индикатора и клавиатуры, модуль дополнительного интерфейса и карты памяти. Модули размещены в корпусе, выполненном из ударопрочного и огнестойкого поликарбоната.

Счетчики предназначены для автономной работы и для работы в составе автоматизированных систем: автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии (АИИС КУ/ТУЭ), систем мониторинга и управления качеством электроэнергии (СМиУКЭ), систем сбора и передачи информации (ССПИ), систем телемеханики (СТМ), автоматизированных систем диспетчерско-технологического контроля и управления (АСДТУ, АСДУ), автоматизированных систем управления технологическими процессами (АСУ ТП), программно-технических комплексах цифровых подстанций (ПТК ЦПС) и др.

Счетчики позволяют измерять и вычислять:

- фазный ток, фазное и междуфазное (линейное) напряжение, частоту;

- фазную и трехфазную мощность (активную, реактивную, полную);

- углы фазовых сдвигов между фазными токами, фазными напряжениями, напряжением и током фаз; коэффициенты мощности;

- симметричные составляющие тока, напряжения, мощности прямой обратной и нулевой последовательностей, коэффициенты несимметрии, углы фазовых сдвигов;

Лист № 2

Всего листов 19

- гармонические составляющие тока, напряжения, мощности, углов фазовых сдвигов (на основе гармонических подгрупп до 50-го порядка по ГОСТ 30804.4.7-2013);

- интергармонические составляющие напряжения (на основе центрированных интергармонических подгрупп до 49-го порядка по ГОСТ 30804.4.7-2013);

- показатели качества электрической энергии (ПКЭ), измеренные в соответствии с методами ГОСТ 30804.4.30-2013 (класс характеристик процесса измерений А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012, ГОСТ IEC 61000-4-30-2017: установившееся отклонение напряжения, положительное и отрицательное отклонение напряжения, отклонение частоты, коэффициенты несимметрии напряжения по обратной и нулевой последовательности, коэффициенты гармонических и интергармонических составляющих напряжения, суммарные коэффициенты гармонических составляющих напряжения, длительность и глубину провалов напряжения, длительность и коэффициент временного перенапряжения, длительность и глубину прерывания напряжения, кратковременную и длительную дозы фликера; результаты статистической оценки соответствия ПКЭ нормам, установленным ГОСТ 32144-2013;

- активную энергию по ГОСТ 31819.22-2012 для класса 0,2S и реактивную энергию в соответствии с требованиями, установленными в ГОСТ 31819.23-2012, по классу точности 0,5, в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета (энергию общую, прямой последовательности и основной частоты);

- активную и реактивную энергию потерь в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета.

Счетчик имеет встроенный WEB-сервер, позволяющий просматривать результаты измерений, вычислений, статистического анализа в виде схем, таблиц, графиков, диаграмм, протоколов. В счетчике реализовано формирование протокола испытаний электрической энергии, выполненного по рекомендациям ГОСТ 33073-2014, ГОСТ Р 58289-2018.

Для хранения данных при отсутствии питания в счетчике предусмотрена энергонезависимая память и встроенная карта памяти microSD.

На лицевой панели счетчика расположены: индикатор для отображения результатов измерений, включая данные архивов, клавиатура, кнопки управления, светодиодные индикаторы питания и работы счетчика, индикаторы учета, оптический порт для обмена данными с внешними устройствами (компьютером) и вспомогательной информации.

В нижней части корпуса счетчика под съемной крышкой расположены зажимной разъем для подключения к измерительным цепям тока и напряжения, разъемы для подключения интерфейсных линий RS-485 и Ethernet, разъем питания.

Для предотвращения несанкционированного доступа все места внешних подключений счетчика защищены пломбируемым кожухом и крышками. Предусмотрен электронный датчик вскрытия крышки зажимов. Кожух пломбируется клеймом поверителя, крышка зажимов -эксплуатирующей или проверяющей организацией.

Счетчики выпускаются в нескольких модификациях, отличающихся номинальным значением измеряемой силы тока, напряжения и конструктивным исполнением.

Структура условного обозначения модификации счетчиков:

Счетчик электронный «BINOM334i       UD      ID       □

Ф                 I    I

1                                 2         3

где:

1 - наименование;

2 - номинальное напряжение (фазное):

- 3.57 - для счетчиков 57,7/100 В;

- 3.220 - для счетчиков 220/380 В;

3 - номинальный ток в амперах:

- 3.5 - для счетчика, предназначенного для подключения к трансформаторам тока с номинальным вторичным током 5 А;

- 3.1 - для счетчика, предназначенного для подключения к трансформаторам тока с номинальным вторичным током 1 А.

4 - дополнительные интерфейсы и опции:

- нет символа - обозначает наличие дополнительного Ethernet разъема и microSD;

- L - без дополнительного Ethernet разъема и microSD - (late).

Типы выпускаемых счетчиков имеют одинаковые метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики. Варианты исполнения счетчиков по модификациям и номинальным значениям входных сигналов приведены в таблице 1.

Таблица 1 - Типы выпускаемых счетчиков

Вариант исполнения

Наименование

Номинальное значение входных сигналов

Интерфейсы

microSD

Температурное исполнение

Питание

Ток Ином), А

Напряжение (Цном), В

RS-485

Оптопорт

Ethernet

1

BINOM334iU3.57I3.5L

3-5

3^57,7 1)7100

+

+

-25 + 45

осн7рез

2

BINOM334iU3.57I3.1L

3-1

3^57,7 1)7100

+

+

-25 + 45

осн7рез

3

BINOM334iU3.220I3.5L

3-5

3^22073 80 1)

+

+

-25 + 45

осн7рез

4

BINOM334iU3.220I3.1L

3-1

3^22073 80 1)

+

+

-25 + 45

осн7рез

5

BINOM334iU3.57I3.5

3-5

3^57,7 1)7100

+

+

+

+

-25 + 45

осн7рез

6

BINOM334iU3.57I3.1

3-1

3^57,7 1)7100

+

+

+

+

-25 + 45

осн7рез

7

BINOM334iU3.220I3.5

3-5

3^22073 80 1)

+

+

+

+

-25 + 45

осн7рез

8

BINOM334iU3.220I3.1

3-1

3^22073 80 1)

+

+

+

+

-25 + 45

осн7рез

1) - Т

очные значения входных сигналов Оном (В) - 57,735 и 381,051.

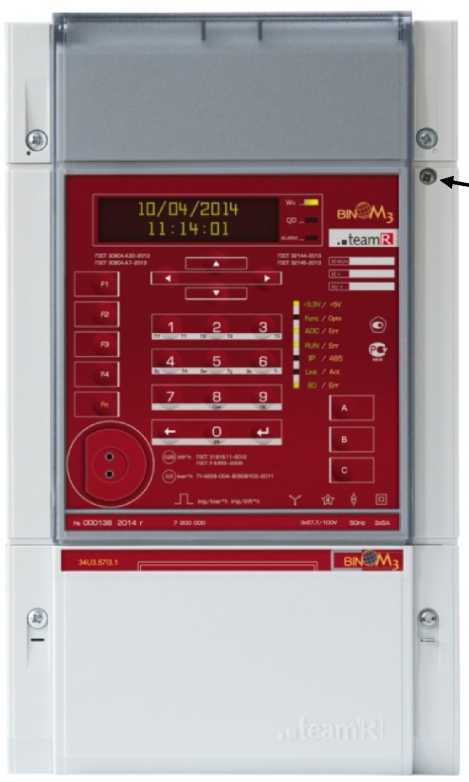

Общий вид счетчика и место пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Рисунок 1 - Общий вид счетчика электронного «BINOM334i»

место нанесения

знака поверки

Программное обеспечение

Программное обеспечение счетчика «BINOM334i» является встроенным и выполняет функции:

- получения и обработки результатов измерений (метрологически значимая часть),

- управления режимами работы счетчиков,

- представления результатов измерений, вычислений, статистического анализа на цифровом индикаторе, встроенном WEB-сервере в виде таблиц, схем, графиков, диаграмм,

- обеспечения информационного обмена с другими устройствами по стандартным протоколам.

Результаты измерений и расчетов индицируются на цифровом индикаторе и компьютере.

Счетчики оснащены выходом Ethernet, RS-485 и оптопортом для подключения внешних устройств, обмен с которыми осуществляется по протоколам в соответствии с ГОСТ Р МЭК 870-5-104-2004,ГОСТ Р МЭК 870-5-101-2006, ModbusTCP, ModbusRTU.

По своей структуре ПО счетчика разделено на метрологически значимую (первые два числа в номере версии ПО) и метрологически незначимую (вторые два числа в номере версии ПО) части, которые объединены в одном исполняемом файле, имеющем единую контрольную сумму и записывающемся в счетчик на стадии его производства.

Версия программного обеспечения счетчиков должна быть не ниже версии, приведенной в таблице 2, и она должна быть указана вместе с цифровым идентификатором в паспорте счетчика.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения счетчика

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

BINOM334i

Номер версии (идентификационный номер) ПО

1.01.хх.хх

Цифровой идентификатор ПО

0хА723

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Примечание - Значение цифрового идентификатора ПО указано для версии 1.01.01.18.

Технические характеристики

Метрологические характеристики счетчика представлены в таблицах 3 - 9

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Примечание

Класс точности - по активной энергии - по реактивной энергии

0,2S 0,5

ГОСТ 31819.22-2012

ТУ 4228-004-80508103-2014

Пределы допускаемых дополнительных погрешностей измерений, вызываемые изменением влияющих величин: - активной энергии - реактивной энергии

Не превосходят пределов, установленных ГОСТ 31819.22-2012 ТУ 4228-004-80508103-2014

Номинальные напряжения, В Рабочий диапазон напряжения, % от номинального

57,7/100;

220/380;

от - 20 до + 20

Фазное/междуфазное для измерений энергии

Время усреднения при измерении приращения энергии (интервал учета), мин

1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60

Частота сети, Г ц

от 42,5 до 57,5

Номинальная частота 50 Гц

Номинальные (максимальные) значения силы тока, А

5 (10), 1 (2)

Стартовый ток (чувствительность), %

0,001 1ном

По отношению к номинальному току

Пределы допускаемой абсолютной погрешности хода внутренних часов включенного счетчика, с/сутки

±0,5

Погрешность установки времени при приеме метки синхронизации, мкс, не более

5

От приемников сигналов спутниковых систем позиционирования c использованием протокола обмена NMEA и импульсного сигнала PPS. По каналам обмена информа-цией с использованием протоколов обмена ГОСТ Р МЭК 60870-5-101-2006 или ГОСТ Р МЭК 60870-5-104-2004, пользо-вательского кадра точной син-хронизации и импульсного сиг-нала PPS.

Наименование характеристики

Значение

Примечание

Пределы допускаемой абсолютной погрешности хода часов без питания, с/сутки

±1,5

Продолжительность хода часов зависит от встроенного источника питания часов

Постоянная счетчика по импульсному поверочному выходу, имп/кВт^ч (квар^ч)

от 1800000 до 36000000

В зависимости от варианта исполнения

Пределы допускаемых дополнительных погрешностей измерений, вызываемые изменением влияющих величин: - активной энергии - реактивной энергии

Не превосходят пределов, установленных:

ГОСТ 31819.22-2012

ТУ 4228-004-80508103-2014

Нормальные условия измерений:

- температура окружающего, °С - относительная влажность, %

- атмосферное давление, кПа

+20 ±5 от 30 до 80 от 70 до 106,7

Перечень параметров электрической сети, измеряемых на основных интервалах времени

(10 периодов основной частоты в системах электроснабжения частотой 50 Гц), диапазон измерений и пределы допускаемой основной погрешности приведены в Таблице 4.

Пределы допускаемой основной погрешности при измерении частоты, параметров напряжения и ПКЭ, указанных в таблицах 4 и 5, установлены для диапазонов значений влияющих величин по ГОСТ 30804.4.30-2013, если не указано иное.

Пределы допускаемой основной погрешности при измерении параметров силы тока, углов фазового сдвига и мощности установлены для диапазонов значений влияющих величин, равных диапазонам измерений соответствующих измеряемых параметров, указанных в таблице 4, если не указано иное.

Таблица 4 - Параметры электрической сети, измеряемые на основных интервалах времени

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной Д, относительной 3 (%), приведенной у (%)

Параметры частоты

Частота (f), Г ц

от 42,5 до 57,5

±0,01 (Л)

Параметры напряжения

Среднеквадратическое значение фазного напряжения (Ua, Ub, Uc) 1) и среднее (ифср)2), В

от 0,1 •ином до 2 ином

±(0,2+0,04^|ином/и-1|) % (б)

Среднеквадратическое значение междуфазного напряжения (Uab, Ubc, Uca) 1) и среднее (имф ср) 2), В

от 0,1 •ином мФ до 2^ном .3)

мф

±(0,2+0,04^ |ином мф/U мф-1|) % (б)

Среднеквадратическое значение напряжения прямой (U1), обратной (U2) и нулевой (U0) последовательности4), В

от 0,1 ином до 2 ином ^)

±(0,2+0,04-|ином/и1-1|) % (б)

7)

± 0,2 % (у)

Коэффициент несимметрии напряжения по нулевой последовательности (Кси), %

от 0 до 20 6)

±0,15 (Л)

Коэффициент несимметрии напряжения по обратной последовательности (K2u), %

от 0 до 20 6)

±0,15 (Л)

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6 (%), приведенной у (%)

Среднеквадратическое значение фазного напряжения основной частоты (Ua(1), Ub(1), Uc(1)), В

от 0,1 ином до 2 ином

±(0,2+0,04^|ином/и-1|) % (6)

Среднеквадратическое значение гармонической составляющей фазного напряжения порядка n (UA(n), UB(n), Uc(n)) ,(n = 2...50), В

от 0,0005^ном до 0,5-ином

±0,05 % (у) для u(n) < 1% Шм ±5 % (6) для Цп) >1% Шм

Коэффициент гармонической составляющей фазного напряжения порядка n

(KuA(n), KuB(n), Kuc(n)), (n = 2.. .50), %

от 0,05 до 50

±0,05(Л)для Ku(n)< 1 % ±5% (6) для Ku(n) > 1 %

Суммарный коэффициент гармонических составляющих фазного напряжения (Kua, Кив, Кис) 16), %

от 0,1 до 50

±0,15 (Л) для Ки < 3 % ±5 % (6) для Ки> 3 %

Среднеквадратическое значение интергармонической составляющей фазного напряжения порядка n (UAisg (n), UBisg (n), Ucisg (n)) (n = 0.. .49), В

от 0,0005 Шм до 0,5 Шм

±0,05 % (у) для U... < 1 % ином ±5 % (6) для Uisg(n) > 1 % ином

Коэффициент интергармонической составляющей фазного напряжения порядка n ( KuAisg (n), KuBisg (n), KuCisg (п)), (п = 0_49), %

от 0,05 до 50

±0,05 (Л)для Kusg(n) < 1 % ±5% (6) для Kuisg(n) > 1 %

Среднеквадратическое значение междуфазного напряжения основной частоты (Uab(1), Ubc(1), Uca(1)), В

от 0,1 • UU<of мф до 2 '^Зном мф3)

±(0,2+0,04^ |ином мф/имф-1|) % (6)

Среднеквадратическое значение гармонической составляющей междуфазного напряжения порядка n Шабоо, uBG(n), ucA(n)) ,(n = 2... 50), В

от 0,0005-ином до 0,5^ином

±0,05 % (у) для U(n) < 1% ином мф

±5 % (6) для U(n) > 1% ином мф

Коэффициент       гармонической

составляющей       междуфазного

напряжения порядка n (KuAb(n), KuBG(n), KuCA(n)) ,(n = 2.. .50), %

от 0,05 до 50

±0,05 (Л)для Ки(п) < 1% ±5 % (6) для Ки(п) > 1%

Суммарный         коэффициент

гармонических       составляющих

междуфазного напряжения (Kuab, Kubc, Kuca), %

от 0,1 до 50

±0,15 (Л) для Ки < 3 % ±5 % (6) для Ки> 3 %

Среднеквадратическое значение интергармонической составляющей междуфазного напряжения порядка n (uABisg (n), uBCisg (n), uCAisg (n)) ,(n =

0...49), В

от 0,0005 ином до 0,5 Шм

±0,05 % (у) для Uisg(n) < 1 % ином

±5 % (6) для U... > 1 % ином мф

Коэффициент интергармонической составляющей междуфазного напряжения порядка n( KuABisg (n), KuBCisg (n), KuCAisg (n)), (n = 0...49), %

от 0,05 до 50

±0,05 %(Л)для Kusg(n) < 1 % ±5 %(6) для Kuisg(n) > 1 %

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной А, относительной S (%), приведенной y (%)

Отрицательное отклонение фазного напряжения (SUa(-), SUb (-), SUc (-)) , %

от 0 до 90

±0,2 (Л)

Положительное отклонение фазного напряжения (SUa(+), SUb (+) SUc (+)) , %

от 0 до 100

±0,2 (Л)

Отрицательное отклонение междуфазного напряжения (SU ab (-), SU bc (-), SU ca (-)) , %

от 0 до 90

±0,2 (Л)

Положительное отклонение междуфазного напряжения (SUab (+), SUbc (+), SUca(+)) , %

от 0 до 100

±0,2 (Л)

У становившееся отклонение напряжения (SUy), %

от -20 до +20

±0,2 (Л)

П

араметры силы тока

Среднеквадратическое значение фазного тока (1а, 1в, 1с) и среднее (1ср) 2), А

от 0,01 1ном до 2 1ном

±(0,2+0,025^ |1ном/1-1|) % (S)

Среднеквадратическое значение тока прямой (11), обратной (I2) и нулевой (I0) последовательности 4), А

от 0,01 1ном до 2 1ном$)

±0,2 % (y) 9)

± (0,2+0,025^|1ном/11-1|) %

(S)10)

Коэффициент несимметрии тока по нулевой последовательности (Koi), %

от 0 до 50

±0,3 (Л) 0,05-Ьом < I < 2<!ном

Коэффициент несимметрии тока по обратной последовательности (K2i), %

от 0 до 50

±0,3 (Л) 0,05-Ьом < I < 2-Ьом

Среднеквадратическое     значение

фазного тока основной частоты (Ia(1), IB(1b ICQ)) А

от 0,01 •[ном до 2 1ном

±(0,2+0,025^ |1ном/1-1|) % (S)

Среднеквадратическое значение гармонической составляющей фазного тока порядка n (1а(п), 1в(п), 1с(п)),(п = 2...50), А

от 0,00051ном до 0,51ном

±0,05 % (у) для [(n) <1 % 1ном ±5 % (S) для [(n) >1 % 1ном

Коэффициент гармонической составляющей фазного тока порядка п

(KiA(n), KiB(n), Kic(n)), (n = 2... 50), %

от 0,05 до 50

±0,05 (Л) для Ki(n) < 1 % ±5 % (S) для Ki(n) > 1 %

Суммарный         коэффициент

гармонических      составляющих

фазного тока (Kia, Kib, Kic), %

от 0,1 до 60

±0,15 (Л) для Ki < 3 % ±5 % (S) для Ki > 3 %

Среднеквадратическое значение интергармонической составляющей фазного тока порядка n

(IAisg (nb IBisg (n), ICisg (n)), (n = 0.. A9) А

от 0,00051ном до 0,5 1ном

±0,05 % (у) для Iisg(n) < 1 % ±5% (S) длянЬдоо > 1 % 1ном

Коэффициент интергармонической составляющей фазного тока порядка n

( KIAisg(n^ KIBisg^^ KICisg(n)),(n = 0.. A9) %

от 0,05 до 50

±0,05 (Л)для Kiisg(n) < 1 % ±5 % (S) для Kiisg(n) > 1 %

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6 (%), приведенной y (%)

Параметры углов фазовых сдвигов

Угол фазового сдвига между фазными напряжениями основной частоты

(фиАВ(1), фивс(1), фиСА(1))

от -180° до +180°

±0,2 (Д) 6)

Угол фазового сдвига между фазным напряжением и током основной частоты (фи1А(1), фи1В(1), фшс(1))

от -180° до +180°

±0,5 (Д) 0,11ном < I < 21ном ±5 (Д) 0,011ном < I < 0,11ном

Угол фазового сдвига между фазным напряжением и током гармонической составляющей порядка n

(фША(п), фи1В(п), фШС(п)), (п = 2...50)

от -180° до +180°

±3 (Д) 0,51ном < I < 21ном, К1(п)> 5%, Ки(п)> 5 %

±5 (Д) 0,51ном < I < 21ном

1 %<Ккп)<5%, 1%<Ки(п)<5 %

± 5 (Д) 0,Пном < I < 0,5ТНом, Ккп)> 5%, Ки(п)> 5 %

Угол фазового сдвига между напряжением и током прямой (фиш), нулевой (фиою) и обратной (фи212) последовательности

от -180° до +180°

±0,5 (Д) 12) ±5 (Д) 13)

Коэффициент мощности фазный (cosфA, cosфв, cosфс)   и средний

(С08фср) 11)

± (0,25инд — 1 — 0,25емк)

±0,01 (Д)

Угол фазового сдвига между фазными токами основной частоты (ф1АВ(1), ф1ВС(1), ф1СА(1))

от -180° до +180°

±0,5 (Д) 14)

Параметры электрической мощности

Активная фазная (Ра, Рв, Рс) и трехфазная (P) мощность, Вт

от 0,008Тном до 4 Рном^5)

±(0,4 + 0,025/|cosф|•|IноM/I-1| +0М|ином/и-1|) % (6)

Активная мощность прямой (P1) , обратной (P2) и нулевой (P0) последовательности, Вт

от 0,008Тном до 4 Рном^5)

±(0,4 + 0,025/|cosф|•|Iном/I-1| +0М|ином/и-1|) % (6)

Активная фазная (Ра(1), Рв(1), Pc(1)) и трехфазная (P(1)) мощность основной частоты, Вт

от 0,008-Рном до 4 Рном15)

±(0,4 + 0,025/|cosф|•|Iном/I-1| +0М|ином/и-1|) % (6)

Активная фазная (Ра(п), Рв(п), Pc(n)) и трехфазная     (Р(п))     мощность

гармонической      составляющей

порядка п (п = 2.. .50), Вт

от 0,001-Рном до - 0,15 Рном

5 % (S)^0,5 < |cos ф| < 1

Реактивная фазная (Qa, Qb, Qc) и трехфазная (Q) мощность, вар

от 0,008^ном до 4 Qном15)

±(0,5+0,025/|sinф|•|Iном/I-1|

+0Ж|ином/и-1|) % (6)

Реактивная мощность прямой (Q1) , обратной (Q2) и нулевой (Q0) последовательности, вар

от 0,008^ном до 4 Qном15)

±(0,5+0,025/|sinф|•|Iном/I-1|

+0Ж|ином/и-1|) % (6)

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной Д, относительной 8 (%), приведенной y (%)

Реактивная фазная (Qa(1), Qb(1), Qc(1)) и трехфазная (Q(i)) мощность основной частоты, вар

от 0,008^ном до 4 Qном15)

±(0,5+0,025фшф|-|1ном/1-1|

+0М|ином/и-1|) % (8)

Реактивная фазная (QA(n), Qb(u), Qe(n)) и трехфазная (Q(n)) мощность гармонической составляющей порядка n (n = 2.50), вар

от 0,001^ном до 0,15 Qном

5% (8) 0,5 < |sin ф| < 1

Полная фазная (Sa, Sb, Sc) и трехфазная (S) мощность, ВА

от 0,008 Sном до 4 Sном 15)

±(0,5+0,04^|1ном/1-1| +0Ж|ином/и-1|) % (8)

Полная мощность прямой (S1) , обратной (S2) и нулевой (S0) последовательности,ВА

от 0,008 Sном до 4 Sном 15)

±(0,5+0,04-|1ном/1-1|

+0Ж|ином/и-1|) % (8)

Полная фазная (Sa(1), Sb(1), Sc(1)) и трехфазная (S(1)) мощность основной частоты, В • А

от 0,008 Sном до 4 Sном 15)

±(0,5+0,04^|1ном/1-1| +0Ж|ином/и-1|) % (8)

Полная фазная (SA(n), Sb(u), Se(n)) и трехфазная (S(n)) мощность гармонической составляющей порядка n (n = 2.50), В^А

от 0,001 Sном до 0,15 Sном

5 % (8)

1) Среднеквадратическое значение с учетом значения основной частоты, гармоник (гармонических подгрупп) и интергармоник (интергармонических центрированных подгрупп);

2) Расчет средних напряжений и токов производится как среднее арифметическое среднеквадратических значений по формулам: Icp = 1/3-(Ia+ Ib+ Ie), имФср = 1/3^( Ua+ Ub+ Ue), илср = 1Z3-( Uab+ Ubc+ Uca);

3) ином мф = -JUU^;

4) Расчет симметричных составляющих тока и напряжения для основной частоты;

5) Указан диапазон измерений для входных напряжений;

6) Диапазон напряжения (0,8 - 2) ином;

7) Для напряжения прямой последовательности;

8) Указан диапазон измерений для входных токов;

9) Для тока нулевой и обратной последовательности;

10) Для тока первой последовательности (Ii) в диапазоне от 0,011ном до 21ном и коэффициентов несимметрии KI2= I2/I1, KIo=Io/I1 0.. .1;

11) Диапазон тока (0,02 - 2) 1ном, диапазон напряжения (0,8 - 2) ином;

12) диапазон тока (0,1 - 2) 1ном ;

13) диапазон тока (0,01 - 0,1) 1ном;

14) диапазон тока (0,01 - 2) 1ном;

15) Диапазон тока (0,01 - 2) 1ном, диапазон напряжения (0,8 - 2) ином; коэффициент мощности -0,25инд - 1 - 0,25емк для активной мощности, коэффициент sinф - 0,25инд - 1 - 0,25емк для реактивной мощности; Рном = Оном 1ном; Qmw = ином^ 1ном; Sном = ином^ 1ном ;

16) Другое определение - коэффициент искажения синусоидальности.

Перечень показателей качества электроэнергии, относящихся к продолжительным изменениям характеристик напряжения, диапазон измерений и пределы допускаемой основной погрешности указаны в Таблице 5.

Таблица 5 - Параметры показателей качества электроэнергии, относящихся к продолжительным изменениям характеристик напряжения

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности

Интервал времени измерения/ усреднения

Положительное отклонение фазного напряжения

(SUay (+), SUby (+), SUcy (+)), %

от 0 до +100

±0,2 (A)

10 мин

Положительное отклонение междуфазного напряжения

(SUaBy (+), SUbCy (+), SUcAy (+)), %

от 0 до +100

±0,2 (A)

Отрицательное отклонение фазного напряжения (SUay (-), SUby (-), SUcy (-)), %

от 0 до + 90

±0,2 (A)

Отрицательное отклонение междуфазного напряжения

(SUaBy (-), SUbCy (-), SUcAy (-)), %

от 0 до + 90

±0,2 (A)

Напряжение прямой (U1y), обратной (U2y) и нулевой (U0y) последователь-ностей, В

(0,1 - 2)ином1)

±(0,2+0,04^|ином/и1-1|) % (S) 2) ± 0,2 (Y)

Установившееся отклонение напряжения (SUy), %

от -20 до +20

±0,2 (A)

Коэффициент несимметрии напряжения по нулевой последовательности (Kouy), %

от 0 до 20

±0,15 (А)

Коэффициент несимметрии напряжения по обратной последовательности (K2uy), %

от 0 до 20

±0,15 (А)

Коэффициент гармонической составляющей фазного ( KuAy(n), Киву(п), KuCy(n)) и междуфазного ( KuABy(n), KuBCy(n), КисАу(п)) напряжения порядка n (n = 2...50), %

от 0,05 до 50

±0,05 (А) для Ku(n)< 1 % ±5 % (S) для Ku(n) > 1 %

Коэффициент интергармонической составляющей фазного (KuAisg y(n), KuBisg y(n), Kucisg y(n)) и междуфазного (KuABisg y(n), KuBCisg y(n), KuCAisg y(n)) напряжения порядка n (n = 0.. .49), %

от 0,05 до 50

±0,05 (А) для Kuisg(n)< 1 % ±5 % (S) для Kuisgn )> 1 %

Суммарный коэффициент гармонической составляющей3) фазного (KuAy, KuBy, Кису) и междуфазного (KuABy, KuBCy, KuCAy) напряжения , %

от 0,1 до 50

±0,15 (А) для Ku< 3 % ±5 % (S) для Ku> 3 %

Кратковременная доза фликера (Pst), отн.ед

от 0,2 до 10

±5 % (S)

Длительная доза фликера (PLt), отн.ед

от 0,2 до 10

±5 % (S)

2 часа

Частота (fio), Гц

от 42,5 до 57,5

±0,01 (А)

10 сек

Отклонение частоты (Afio), Гц

от -7,5 до +7,5

±0,01 (а)

Положительное отклонение частоты (Afio (+)), Гц

от 0 до +7,5

±0,01 (А)

Отрицательное отклонение частоты (Af10 (-)), Гц

от 0 до +7,5

±0,01 (А)

1) Указан диапазон измерений для входных напряжений;

2) Для напряжения прямой последовательности;

3) Другое определение - коэффициент искажения синусоидальности;

4) Длительность интервала времени является настраиваемой величиной, приведены значения интервалов времени измерения (для частоты, отклонения частоты, кратковременной дозы фликера) и усреднения (для остальных ПКЭ) согласно ГОСТ 32144-2013.

Пределы допускаемого значения дополнительной погрешности измерений силы тока, напряжения, частоты и показателей качества при изменении температуры окружающего воздуха в рабочем диапазоне, не должны превышать JZ> основной погрешности, приведенной в таблицах 4 и 5, на каждые 10 °С.

В конфигурационных настройках счетчика может быть задано усреднение для параметров, приведенных в таблице 4, могут быть введены дополнительные интервалы усреднения.

При расчете гармонических составляющих тока и напряжения, коэффициентов гармонических составляющих, суммарных коэффициентов гармонических составляющих тока и напряжения (таблица 4, таблица 5) применены гармонические подгруппы согласно ГОСТ 30804.4.7-2013 и ГОСТ IEC 61000-4-30-2017.

При расчете интергармонических составляющих силы тока и напряжения, коэффициентов интергармонических составляющих (таблица 4, таблица 5), применены интергармонические центрированные подгруппы согласно ГОСТ 30804.4.7-2013 и ГОСТ IEC 61000-4-30-2017.

Перечень показателей качества электроэнергии, относящихся к случайным событиям (провалам напряжения и прерываниям напряжения, перенапряжениям), диапазон измерений и пределы допускаемой основной погрешности указаны в Таблице 6.

Таблица 6 - Показатели качества электроэнергии, относящихся к случайным событиям

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности

Флаги и счетчик провалов напряжения (Фпров, Ф(А|>60)пров, Хпров)

-

-

Длительность провала напряжения (Дпров), с

от 0,01 до 60

±0,01 (А)

Глубина провала напряжения (бипров), %

от 10 до 100 1)

±1,0 (А)

Флаги и счетчик прерываний напряжения (Фпрер, Ф(Д1>180)прер, Хпрер)

-

-

Длительность прерывания напряжения (Д1прер), с

от 0,01 до 60

±0,01(Д)

Глубина прерывания напряжения (бипрер), %

от 95 до 100 1)

±1,0 (А)

Флаги и счетчик временных перенапряжений (Фпер, Ф(Д1>60)пер, Nitcf))

-

-

Длительность временного перенапряжения (Дпер), с

от 0,01 до 60

±0,01 (А)

Коэффициент временного перенапряжения (Кпер), отн.ед

от 1,1 до 2

±0,01 (А)

1) - При длительности провала более 0,02 с

Измерение параметров случайных событий проводится на основе измерений среднеквадратических значений напряжения, обновляемых для каждого полупериода основной частоты (в системах электроснабжения частотой 50 Гц).

При измерении параметров провалов и прерываний напряжения, перенапряжений применено многофазное сведение данных, которое заключается в определении эквивалентного события, характеризующегося одной длительностью и одним остаточным напряжением для провалов или прерываний напряжения и одной длительностью и одним коэффициентом для перенапряжения.

Во время провала напряжения, перенапряжения, прерывания напряжения осуществляется маркирование результатов измерений ПКЭ, относящихся к отклонению напряжения, дозе фликера, суммарному коэффициенту гармонических составляющих напряжения, коэффициенту гармонических составляющих напряжения порядка n, коэффициенту несимметрии напряжения по обратной последовательности, коэффициенту несимметрии напряжения по нулевой последовательности, отклонению частоты. Усредненные значения ПКЭ, включающие в себя маркированные значения, также маркируются. При оценке соответствия электроэнергии нормам качества маркированные данные не учитываются.

Счетчик измеряет активную и реактивную энергию в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета (энергию общую, прямой последовательности и основной частоты), а также активную и реактивную энергию потерь в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета.

Метрологические характеристики счетчиков при измерении активной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.22-2012 для счётчиков класса точности 0,2S.

Метрологические характеристики счетчиков при измерении реактивной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.23-2012.

Пределы допускаемой основной погрешности измерений энергии с симметричной нагрузкой приведены в таблице 7, пределы допускаемой основной погрешности измерения энергии при однофазной нагрузке приведены в таблице 8.

Таблица 7 - Пределы допускаемой основной погрешности измерения энергии с симметричной нагрузкой___________________________________________________________________________

Значение силы тока

Значение коэффициента cosф/sinф

Пределы допускаемой основной погрешности, %

Для измерений активной энергии по ГОСТ 31819.22-2012 (cos ф) 1)

0,01 1ном < I < 0,05 1ном

1,00

±0,4

0,05 1ном < I < 1макс

±0,2

0,02 1ном < I < 0,10 1ном

0,50 (при индуктивной нагрузке)

±0,5

0,80 (при емкостной нагрузке)

0,10 1ном < I < 1макс

0,50 (при индуктивной нагрузке)

±0,3

0,80 (при емкостной нагрузке)

0,10 I п< >м < I < !макс

0,25 (при индуктивной нагрузке)

±0,5

0,50 (при емкостной нагрузке)

Для измерений реактивной энергии по ТУ 4228-004-80508

103-2014 (sin ф) 2)

0,02 Ьом < I < 0,05 Ьом

1,00

±0,8

0,05 Ьюм < I < !макс

±0,5

0,05 Ьом < I < 0,1 L™

0,50

±0,8

0,10 Хном < I < Хмакс

0,50

±0,5

0,10 Ьюм < I < Хмакс

0,25

±0,8

1) - для измерения активной энергии (Wa), активной энергии основной частоты (первой гармоники) (Wh(1)), активной энергии прямой последовательности (Wa1(1)), активной энергии потерь (Wап).

2) - для измерения реактивной энергии ^р), реактивной энергии основной частоты (первой гармоники) ^р(1)), реактивной энергии прямой последовательности (Wai(i)), реактивной энергии потерь (Хрп).

Таблица 8 - Пределы допускаемой основной погрешности измерения энергии при однофазной нагрузке

Значение тока

Коэффициент

Пределы допускаемой основной погрешности, %

Для измерений активной энергии по ГОСТ 31819.22-2012 (cos ф) 1)

0,05 1ном < I < 1макс

1,0

±0,3

0,10 1ном < I < 1макс

0,5 (при индуктивной нагрузке)

±0,4

Для измерений реактивной энергии по ТУ 4228-004-80508103-2014 (sin ф) 2)

0,05 1ном < I < 1ном

1,0

±0,8

0,10 1ном < I < 1макс

0,5 (при индуктивной или емкостной нагрузке)

±0,8

1) - для измерения активной энергии (Wa), активной энергии основной частоты (первой гармоники) (Wh(1)), активной энергии прямой последовательности (Wh1(1)), активной энергии потерь (Wao).

2) - для измерения реактивной энергии ^р), реактивной энергии основной частоты (первой гармоники) ^р(1)), реактивной энергии прямой последовательности (Wh1(1)), реактивной энергии потерь ^рп).

Сведения о методах измерений и параметрах статистической обработки ПКЭ, заданных в конфигурационных настройках счетчика, указаны в таблице 9.

Таблица 9 - Параметры заданные в конфигурационных настройках счетчика

Наименование ПКЭ

Интервал усреднения1)

Раздел стандарта на методы измерений и нормы качества

Нормально допускаемое значение2)

Предельно допускаемое значение3)

Класс измерения или точности СИ

ГОСТ 30804.4.30 -2013

ГОСТ 321442013

Продолжительные изменения ха

рактеристик напряжения

Положительное отклонение частоты

10 с (интервал измерения)

5.1

4.2.1

0,2 Гц

0,4 Гц

А

Отрицательное отклонение частоты

10 с (интервал измерения)

5.1

4.2.1

0,2 Гц

0,4 Гц

А

Положительные отклонения фазных напряжений

10 мин

5.2, 5.12

4.2.2

-

10 %

А

Положительные отклонения междуфазных напряжений

10 мин

5.2, 5.12

4.2.2

-

10 %

А

Отрицательные отклонения фазных напряжений

10 мин

5.2, 5.12

4.2.2

-

10 %

А

Отрицательные отклонения междуфазных напряжений

10 мин

5.2, 5.12

4.2.2

-

10 %

А

Суммарные коэффициенты гармонических составляющих фазных/междуфазных напряжений

10 мин

5.8 (ГОСТ 30804.4.7 -2013 п. 3.2)

4.2.4.1

ГОСТ 32144-2013, таб. 5

ГОСТ 32144-2013, таб. 5

А, I

Наименование ПКЭ

Интервал усреднения1)

Раздел стандарта на методы измерений и нормы качества

Нормально допускаемое значение2)

Предельно допускаемое значение3)

Класс измерения или точности СИ

ГОСТ 30804.4.30 -2013

ГОСТ 321442013

Коэффициенты гармонических составляющих фазных/междуфазных напряжений (до 50-го порядка)

10 мин

5.8 (ГОСТ 30804.4.7 -2013 п. 3.2)

4.2.4.1

ГОСТ 32144-2013, таб. 1+4

ГОСТ 32144-2013, таб. 1+4

А, I

Коэффициенты интергармонических составляющих фазных/междуфазных напряжений (до 49-го порядка)

10 мин

5.9 (ГОСТ 30804.4.7 -2013 прил. А)

-

-

-

I

Кратковременная доза фликера

10 мин (интервал измерения)

5.3 (ГОСТ Р 51317.4.15 -2012 п. 5.7.2)

4.2.3

-

1,38

А

Длительная доза фликера

2 часа

5.3 (ГОСТ Р 51317.4.15 -2012 п. 5.7.3)

4.2.3

-

1

А

Коэффициент несимметрии напряжения по обратной последовательности

10 мин

5.7

4.2.5

2 %

4 %

А

Коэффициент несимметрии напряжения по нулевой последовательности

10 мин

5.7

4.2.5

2 %

4 %

А

Случайные события

Глубина и длительность провала напряжения

Средне-квадратичес кое значение напряжения, измеренное на полупериоде осн. частоты

5.4

4.3.2

-

-

А

Максимальное значение/коэффициент и длительность перенапряжения

5.4

4.3.2

-

-

А

Длительность прерывания напряжения

5.5

4.3.1

-

-

А

1) интервалы усреднения задаются и могут быть изменены в конф

2) нормально допускаемые значения задаются и могут быт настройках прибора;

3) предельно допускаемые значения задаются и могут быт настройках прибора.

шгурационных настройках прибора; ь изменены в конфигурационных

ь изменены в конфигурационных

Однофазные активные PX(n) и реактивные QX(n) мощности гармоник рассчитываются:

л-.п = <CJ :::-:::(0,         = -."СЭ о             (1) , (2)

где - .   - фазовый сдвиг между током и напряжением n-гармонической составляющей.

Однофазные активная P и реактивная Q мощности соответственно равны:

5а                    5П

Рх —         Qx — Фяоо

(3) , (4)

,

Полная однофазная Sx мощность и однофазный коэффициент мощности cosфx вычисляются по

формулам: где n - порядок гармоники 1-50; X- соответствует фазам A, B, C.

= Jp/ +(?Л

COS^x =

(5) , (6)

Трёхфазная мощность S вычисляется по формуле:

-■ -     + ■'£ + ■'-■,               + -;'5 +      ,           + - 5 + -               (7), (8), (9)

где PA, PB, PC, QA, QB, QC и SA, SB, SC рассчитываются по формулам (3-5).

Таблица 10 - Основные технические характеристики

Наименование характеристики

Значение

Примечание

Мощность, потребляемая по цепям напряжения, Вт, не более

0,35

Мощность, потребляемая по цепям тока, В А, не более

0,1

Мощность, потребляемая по цепи питания, В А, не более

5

Количество сохраняемых временных срезов первого профиля нагрузки, не менее, шт.

16 384

Глубина хранения 340 суток при 30-ти минутном интервале усреднения

Количество сохраняемых временных срезов второго профиля нагрузки, не менее, шт.

10 922

Глубина хранения 22 суток при 3-х минутном интервале усреднения

Количество сохраняемых показаний счетчиков энергии на начало суток по четырем тарифам и суммарно, не менее, шт.

1 787

Глубина хранения энергии за сутки, за месяц и нарастающим итогом 4,5 года

Число записей

в «Журнале событий», шт., не более

в «Журнале АТС», шт., не более

65 535

16 384

Время хранения данных об учтенной энергии при отключенном питании, лет

10

Скорость обмена данными по интерфейсам:

RS-485, кбит , не более

Ethernet, Мбит, не более

460,8

100

Поддерживаемые протоколы обмена

ГОСТ Р МЭК 60870-5-101-2006

ГОСТ Р МЭК 60870-5-104-2004 ModbusTCP, ModbusRTU

Скорость обмена данными через оптопорт, бод

115 200

Количество импульсных выходов

1

Наименование характеристики

Значение

Примечание

Количество импульсных входов

1

Защита от несанкционированного доступа: - Пароли счетчика - для доступа к WEB-серверу счетчика - Пломбирование

- Электронные датчики вскрытия крышки зажимов (клеммной крышки)

Есть

Есть

Есть

Степень защиты корпуса

IP 51

Счетчик предназначен для внутренней установки

Масса, кг, не более

2,0

Габаритные размеры, мм, не более: высота ширина толщина

278

166

90

Условия эксплуатации счетчика:

- температура окружающего воздуха, °С

- относительная влажность

атмосферное давление кПа

от -25 до +45 до 95 % при +35 °С

от 70 до 106,7

Средняя наработка на отказ, ч

150 000

Срок службы, лет, не менее

30

По устойчивости к воздействию температуры и влажности окружающего воздуха в процессе эксплуатации счетчики соответствуют ГОСТ 31818.11-2012 и ГОСТ Р 8.655-2009.

Условия транспортирования и хранения счетчиков соответствуют группе 4 по ГОСТ 22261-94 (температурный диапазон от минус 25 до плюс 60 °С, атмосферное давление от 70 до 106,7 кПа, относительная влажность воздуха до 90 % при температуре плюс 35 °С).

Электропитание счетчика осуществляется от основного источника питания переменного тока; от основного и резервного источника питания постоянного оперативного тока.

Параметры электропитания от сети постоянного тока: номинальное напряжение 220 В, расширенный рабочий диапазон от 35 до 350 В.

Параметры электропитания от сети переменного тока: номинальное напряжение 220 В (± 10 %), номинальная частота 50 Гц (± 2,5 Гц), расширенный рабочий диапазон от 35 до 275 В.

Электрическая прочность изоляции цепей сетевого питания, измерительных цепей, канала связи RS-485 и импульсного выхода составляет ~4,0кВ, 1 мин.; цепей Ethernet - ~2,0 кВ, 1 мин.

Знак утверждения типа

наносится на щиток счетчика при изготовлении шильда и на титульный лист паспорта типографским способом.

Комплектность

Таблица 11 - Комплектность счетчика электронного «BINOM334»

Наименование

Обозначение документа

Количество

Счетчик электронный «BINOM334»

1 шт.

Коробка

ТЛАС.735321.005

1 шт.

Винт ВМ5х20.36.019

ГОСТ 1491-90

3 шт.

Карта памяти MicroSD

1 шт.

Наименование

Обозначение документа

Количество

Документация

Паспорт

ТЛАС.411152.005-01 ПС

1 шт.

Руководство по эксплуатации

ТЛАС.411152.005-01 РЭ

1 шт.

Методика поверки1)

ТЛАС.411152.005-01 ПМ

1 шт.

Руководство оператора Web-сервера

80508103.00047-01 34 01

1 шт.

1) - высылается по требованию организаций, производящих поверку счетчиков.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия. (С изменением 1)

ГОСТ Р 8.655-2009 ГСИ Средства измерений показателей качества электрической энергии. Общие технические требования. (С изменением №1)

ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний

ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств. (С Поправкой)

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии. (С Поправкой)

ГОСТ IEC 61000-4-30-2017. Электромагнитная совместимость. Методы испытаний и измерений. Методы измерений качества электрической энергии

ГОСТ Р 51317.4.15-2012 Совместимость технических средств электромагнитная.

Фликерметр. Функциональные и конструктивные требования

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения

ГОСТ Р 58289-2018. Оценка соответствия. Правила сертификации электрической энергии

ТУ 4228-004-80508103-2014. Счетчик электронный «BINOM334». Технические условия

Смотрите также

59907-20
ЧК7-1012 Компараторы частотные
ЗАО "Рукнар", г.Нижний Новгород
Компараторы частотные ЧК7-1012 (далее - компараторы) предназначены для измерения относительной разности частот между опорным сигналом синусоидальной формы частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы частотой 1; 2,048; 5; 10; 10,...
59937-20
Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп
Общество с ограниченной ответственностью "Научнотехническое предприятие "Годсэнд-сервис" (ООО "НТП "Годсэнд-сервис"), Московская обл., г. Фрязино
Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп (далее -влагомеры) предназначены для автоматического измерения объемного влагосодержания нефти, нефтепродуктов и газоконденсатов. Влагомеры используются в качестве рабочего эталона 2...
59981-18
ЕТН-110 УХЛ1, ЕТН-220 УХЛ1, ЕТН-330 УХЛ1, ЕТН-500 УХЛ1 Трансформаторы напряжения емкостные
ТОО "Усть-Каменогорский конденсаторный завод", Казахстан, г.Усть-Каменогорск
Трансформаторы напряжения емкостные ЕТН-110 УХЛ1, ЕТН-220 УХЛ1, ЕТН-330 УХЛ1, ЕТН-500 УХЛ1 предназначены для передачи сигнала измерительной информации для измерительных приборов, цепей защиты и сигнализации, а также для обеспечения высокоточной связи...
Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС), расстояния, проходимого ТС в зоне контроля, и измерений...
60134-20
351M35 Акселерометры
PCB Piezotronics, Inc., США
Акселерометры 351М35 (далее по тексту - акселерометры) предназначены для измерений виброускорения.
