Преобразователи (датчики) давления измерительные EJ*

Номер в ГРСИ РФ: 59868-15
Категория: Датчики давления
Производитель / заявитель: Фирма "Yokogawa Electric Corporation", Япония
Скачать
59868-15: Описание типа СИ Скачать 224.7 КБ
Нет данных о поставщике
Преобразователи (датчики) давления измерительные EJ* поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи (датчики) давления измерительные EJ* (далее - преобразователи), предназначены для непрерывного преобразования значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, температуры (при помощи подключаемого внешнего термопреобразователя сопротивления) и параметров, определяемых по разности давления (массового и объемного расхода, уровня, плотности, и др.) в унифицированный электрический выходной сигнал постоянного тока (ток или напряжение) и/ил

Информация по Госреестру

Основные данные
Номер по Госреестру 59868-15
Наименование Преобразователи (датчики) давления измерительные
Модель EJ*
Срок свидетельства (Или заводской номер) 12.02.2020
Производитель / Заявитель

Фирма "Yokogawa Electric China Co., Ltd.", Китай

Поверка

Межповерочный интервал / Периодичность поверки 3 года; 5 лет - для моделей, настроенных на верхний предел измерений, при корректировке нуля 1 раз в 6 месяцев
Зарегистрировано поверок 131281
Найдено поверителей 191
Успешных поверок (СИ пригодно) 131038 (100%)
Неуспешных поверок (СИ непригодно) 243 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

59868-15: Описание типа СИ Скачать 224.7 КБ

Описание типа

Назначение

Преобразователи (датчики) давления измерительные EJ* (далее - преобразователи), предназначены для непрерывных измерений и преобразования значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, температуры (при помощи подключаемого внешнего термопреобразователя сопротивления) и параметров, определяемых по разности давления (массового и объемного расхода, уровня, плотности, и др.) в унифицированный электрический выходной сигнал постоянного тока (ток или напряжение) и/или цифровой сигнал для передачи по протоколам HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.

Описание

В преобразователях (датчиках) давления измерительных EJ* используется резонансночастотный принцип преобразования давления. Чувствительный элемент датчика выполнен на базе монокристалла кремния. Кремниевые резонансно-частотные преобразователи отличаются высокой стабильностью и удобством получения цифровой измерительной информации.

Встроенная электроника обрабатывает в соответствии с установками полученный частотный сигнал в цифровом виде, и выводит в цифровом виде (протоколы HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.), и/или преобразует его в аналоговый выходной сигнал постоянного тока (ток или напряжение). Передача данных по цифровым протоколам HART или BRAIN возможна одновременно с аналоговым выходным сигналом постоянного тока 4+20 мА или 1+5 В (для HART) путем наложения частотного сигнала на сигнал постоянного тока.

Преобразователи (датчики) давления измерительные EJ* могут выполнять следующие функции:

- учитывать воздействие внешних влияющих факторов, таких как температура окружающей или рабочей среды, статическое давление;

- осуществлять дистанционную перенастройку диапазонов измерений;

- выдавать сигналы пропорциональные корню квадратному из измеряемой величины;

- проводить линеаризацию выходного сигнала по шаблону пользователя;

- осуществлять функции самодиагностики, позволяющие непрерывно отслеживать техническую исправность преобразователей.

Преобразователи (датчики) давления измерительные EJ* производятся следующих модификаций: EJX (серия А) и EJA (серия А, серия Е), в которых содержатся модели 110, 115, 118, 120, 130, 210, 220, 430, 438, 440, 310, 510, 530, 560 (только для модификации EJA), 610, 630, 910, 930 и исполнения EJXC (серия А) модели 40, 50, 80, 81; EJAC (серия E), модели 50, 60, 80, 81. Они различаются метрологическими характеристиками, геометрическими размерами, а также видом измеряемого давления.

Преобразователи EJXC (серия А) и EJAC (серия Е) являются комбинированными исполнениями модификаций EJX (серии А) или EJA (серии Е) соответственно, с одним или несколькими комплектующими с промывочным кольцом, адаптером, измерительной диафрагмой, вентильным блоком, фланцевым соединением прямого монтажа, фланцевым соединением с капиллярами.

Преобразователи EJXC40A с выносными сенсорами (DRS) являются комбинированными исполнениями модификации измерительных преобразователей избыточного давления EJX (серии А) для измерений дифференциального давления и параметров, функционально связанных с давлением (уровня, плотности, массового и объемного расхода) и представляют собой два датчика избыточного давления (ведущий и ведомый), соединенные кабелем для синхронизации измерения.

Преобразователи (датчики) давления измерительные EJ* помимо общепромышленного исполнения имеют и взрывозащищенные исполнения.

Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:

EJabc-de.....

a - модификация (A или X),

b - модели (110, ..., 930)

c - серия (А или Е),

d - код вида выходного сигнала

e - код диапазона (шкалы) выходного сигнала

.  - коды других, не влияющих на метрологические и технические характеристики,

параметров (резьба, ориентация развязки, наличие/отсутствие дисплея и т.д.).

Преобразователи комбинированного исполнения помимо указанной выше этикетки датчика имеют дополнительную этикетку комбинированного исполнения:

EJaCbc-d.....

a - модификация (A или X),

b - модели (40, ., 80)

c - серия (А или Е),

d - вид измеряемого давления (абсолютное, избыточное, дифференциальное)

.  - коды других, не влияющих на метрологические и технические характеристики,

параметров (наличие отсутствие мембраны, разделительных колец, материалов, и т.д.).

Полные коды моделей указываются в паспортах на преобразователи.

Общий вид преобразователей представлен на рисунках 1- 5.

Допускается выпуск датчиков в разных цветовых решениях.

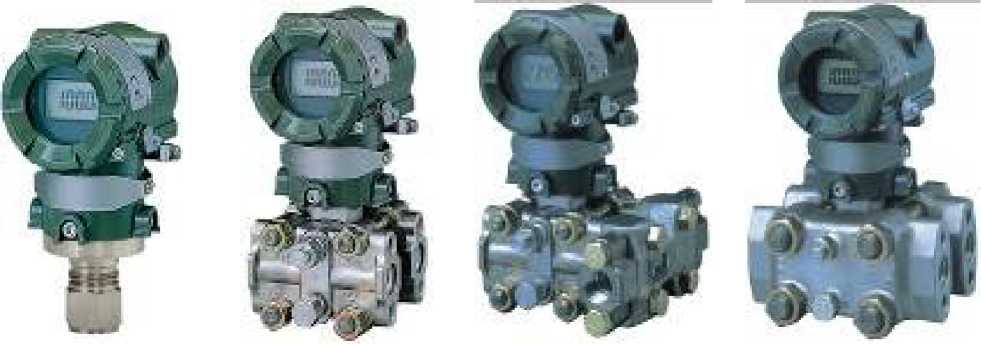

Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

Рисунок 2 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

Рисунок 3 - Общий вид преобразователей (датчиков) давления измерительных EJA (серия A)

Рисунок 4 - Общий вид преобразователей (датчиков) давления измерительных EJA (серия E), EJAC (серия E).

Рисунок 5 - Общий вид преобразователей (датчиков) давления измерительных EJA (серия E), EJAC (серия E).

Программное обеспечение

Программное обеспечение (ПО) является встроенным и предназначено для обработки измерительной информации, индикации результатов измерений на ЖКИ, формирования выходных сигналов, настройки преобразователей, проведение диагностики преобразователя. Разделения на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.

Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя внутри его корпуса установлена перемычка защиты от записи.

Для целей конфигурирования датчиков может быть использован программный комплекс FieldMate, устанавливаемый на персональный компьютер и поддерживающий процедуры начальной установки, текущего техобслуживания, регистрации неисправностей и сохранения информации о конфигурации датчиков давления и других устройств КИПиА по различным протоколам передачи данных, включая HART, BRAIN, Foundation Fieldbus, Modbus, Profibus.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Software

Номер версии (идентификационный номер) ПО

Не ниже 1.01

Цифровой идентификатор ПО

Не отображается

Другие идентификационные данные

отсутствуют

Технические характеристики

Таблица 2 - Основные метрологические и технические характеристики преобразователей

Наименование характеристики

Значение характеристики

Диапазоны измерений (в зависимости от модели и настройки): - абсолютного давления, МПа (модель 110, 115, 130, 210, 220, 310, 510, 610, 910, 930, 50, 80, 81)

- избыточного давления, МПа (модели 110, 115, 120, 130, 210, 220, 430, 438, 440, 530, 560, 630, 910, 930, 40, 50, 60, 80)

- разности давлений (уровня и расхода, определяемых по разности давлений), МПа (модели 110, 115, 118, 120, 130, 210, 220, 910, 930, 80)

- разности давлений (уровня и расхода, определяемых по разности давлений), МПа (модель 40)

от 0 до 70 1)

от -0,1 до +70 1)

от -0,5 до +14 1) 2)

от -70 до +70 1) 2)

Диапазон измерений температуры при помощи внешнего термопреобразователя сопротивления с НСХ типа «Pt100» (по ГОСТ 6651-2009), °С (только для моделей 910, 930)

от -200 до +850 1)

Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления и разности давлений (в зависимости от модели и настройки), %

от ±0,025 до ±0,6 1)

Пределы допускаемой основной абсолютной погрешности канала измерений температуры, (только для моделей 910, 930), °С

±0,5

Пределы  допускаемой  относительной  погрешности  при

вычислении расхода (без учета погрешности определения свойств измеряемой среды), %

±0,1

Температура окружающей среды, °С (для моделей с ЖКИ)

от -60 до +85 1) (от -30 до +80)

Пределы  допускаемой  дополнительной  приведенной  (от

верхнего предела диапазона измерений) погрешности от влияния изменения температуры окружающего воздуха, на 28 °С, (в зависимости от модели и от настройки), %

от ±0,014 до ±0,8 1)

Информативный параметр выходного сигнала: - аналоговый

- цифровой

от 4 до 20 мА, от 1 до 5 В протоколы BRAIN, HART, Foundation Fieldbus, Modbus, Profibus

Напряжение питания, В (в зависимости от модели)

от 10,5 до 42

Габаритные    размеры    (преобразователь,    без    учёта

разделительных  мембран,  фланцевой  части,  монтажных

кронштейнов и т.п.), не более, мм

300x250x250

Масса (преобразователь, без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, кг

15

Средняя наработка до отказа, ч, не менее

180000

Средний срок службы, не менее, лет

20

Примечания:

1) Конкретное значение указано в эксплуатационной и технической документации на преобразователь.

2) Знак разности давлений определяется тем, в какую из камер преобразователя (на какой преобразователь) подается большее давление при определении разности давлений.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Преобразователь (датчик) давления измерительный

EJ*

1 шт.

В соответствии с заказом

Паспорт

1 экз.

В соответствии с заказом

Методика поверки

МП 59868-15 с изменением №4

1 экз.

Допускается поставлять 1 экз. на партию преобразователей

Коммуникатор для настройки или ПО «FieldMate»

1 шт.

По отдельному заказу

Руководство по эксплуатации

1 экз.

Термопреобразователь сопротивления Pt100 (со специальным разъемом и удлинительным кабелем)

1 шт.

По отдельному заказу, только для моделей 910, 930

Поверка

осуществляется по документу МП 59868-15 «Преобразователи (датчики) давления измерительные EJ*. Методика поверки» с изменением № 4, утвержденному ФГУП «ВНИИМС» 06.07.2020 г.

Основные средства поверки:

Манометры грузопоршневые МП-2,5;  МП-6;  МП-60;  МП-600;  МП-2500

(Регистрационный № 58794-14).

Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).

Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Мультиметр HP Agilent 3458A (Регистрационный № 25900-03).

Мера электрического сопротивления МС3050 (Регистрационный № 28926-05).

Задатчики давления Воздух-1600 (Регистрационный № 12143-04).

Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).

Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия»

ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 "Об утверждении государственной поверочной схемы для средств

измерений избыточного давления до 4000 МПа"

Приказ Росстандарта от 06.12.2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне И10-1 - 1»107 Па»

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

Техническая документация фирмы-изготовителя
