Масс-спектрометры изотопные Delta V Advantage, Delta V Plus, MAT 253

Назначение

Масс-спектрометры изотопные модели Delta V Advantage, Delta V Plus, MAT 253 (далее - масс-спектрометры) предназначены для измерения изотопных отношений стабильных изотопов в газах.

Описание

Изотопные масс-спектрометры представляют собой компактные приборы с полностью автоматизированными линиями пробоподготовки. В состав масс-спектрометров входят вакуумная система, ионный источник, магнитный анализатор, устройство ввода пробы и система регистрации.

Модели Delta V Plus, Delta V Advantage и MAT 253 отличаются конструкцией источников ионизации, магнитных анализаторов и коллекторных систем. Масс-спектрометры Delta V Advantage, Delta V Plus комплектуются магнитным секторным анализатором радиусом 191 мм со 100 % пропусканием ионов. В состав модели MAT 253 входит универсальная коллекторная система с пятью изолированными коллекторами Фарадея с подавлением шумов, дополнительно масс-спектрометр может комплектоваться коллекторами для регистрации практически любых масс в рабочем диапазоне массовых чисел. В качестве анализатора масс используется магнитный секторный анализатор со стигматической фокусировкой и 100 % пропусканием ионов. Быстрое переключение магнита с одной массы на другую позволяет анализировать до трех изотопных отношений разных элементов для одной пробы.

Изотопный масс-спектрометр может быть укомплектован двойной системой напуска для измерений изотопных отношений в высоком вакууме, системой мультипортов с устройствами для вскрытия ампул, микрообъемом для малых концентраций CO2, N2, SO2 с криогенным охлаждением и температурным контролем, устройством «H-device» для измерений содержания водорода в воде.

В зависимости от аналитической задачи масс-спектрометры Модели Delta V Plus, Delta V Advantage и MAT 253 могут комплектоваться периферийными устройствами автоматической пробоподготовки , работающими в непрерывном потоке газа-носителя с интерфейсом ConFloIV: газовым хроматографом Trace GC Ultra с интерфейсом Isolink GC; ВЭЖХ системой Surveor или ACCELA для анализа сахаров, спиртов, органических кислот с интерфейсом Isolink LC; GasBench для анализа карбонатов, воды, воздушных смесей; предконцентра-тором (Precon) примесей из воздуха (CH4, N2O); системой лазерной абляции с дальнейшим фторированием для анализа O в силикатах; устройством KIEL IV для анализа С и О2 в карбонатах с точностью необходимой для использования в палеотермометрии; элементным анализатором для получения изотопных данных C, N2 и S и пиролизатором для О2, Н2.

На экране монитора возможно отображение результатов измерений в виде таблиц и графиков в реальном масштабе времени, а также основных параметров изотопного масс-спектрометра. Возможно экспортирование полученных экспериментальных данных в известные табличные редакторы (Exel).

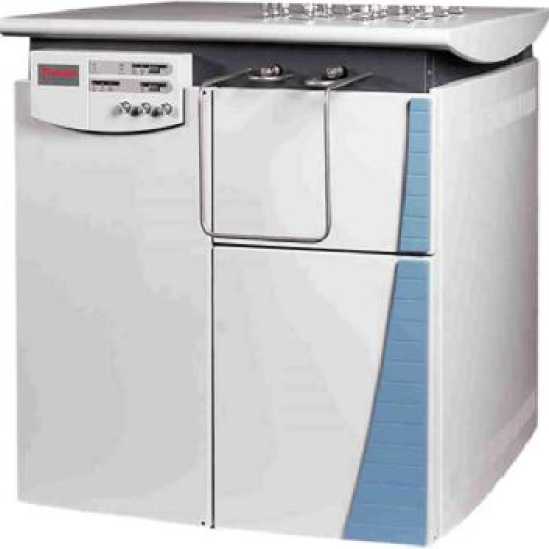

Рис.1. Фотография общего вида масс-спектрометров Delta V Plus, Delta V Advantage.

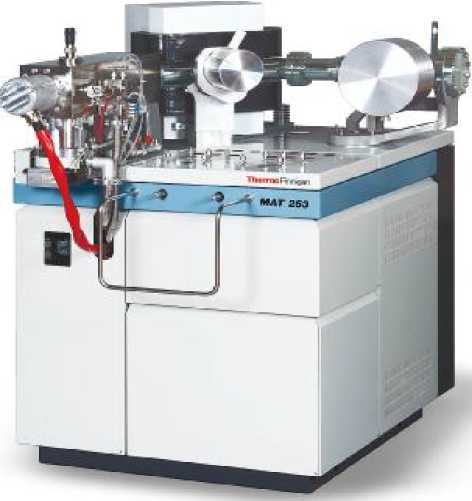

Рис.2. Фотография общего вида масс-спектрометра МАТ 253.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Программное обеспечение, входящее в состав масс-спектрометров, позволяет устанавливать и контролировать режимные параметры масс-спектрометров, отслеживать выполнение анализа, обрабатывать экспериментальные данные.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "А" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения масс-спектрометров учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон массовых чисел, а.е.м

модель Delta V Advantage                                               от 1 до 80

модель Delta V Plus                                                       от 1 до 96

модель MAT 253                                                    от 1 до 150

Чувствительность (молекул/ион), не более

(СО2 массовое число 44 а.е.м, двойная система напуска)

модель Delta V Advantage

модель Delta V Plus

модель MAT 253

Разрешающая способность, М/ДМ, (на уровне 10 % от максимальной интенсивности пика m/z 44), не менее:

модели Delta V Advantage, Delta V Plus

модель MAT 253

СКО выходного сигнала: (в зависимости от используемого устройства ввода пробы), %о, не более:

двойная система напуска газа (Dual Inlet)

CO2 (13C) (1)

CO2 (18О) (1)

H2 (D/H)(3)

элементный анализатор (EA-ConFlo)

CO2 (13C)(1)

N2 (15N)(2)

пиролизатор (ЕА-ТС)

H2 (D/H)(3)

CO (18О)

универсальный газовый интерфейс "GasBench"

CO2 (13C)(1)                                                                             0,08

CO2 (18О)(1)                                                                            0,08

H2 (D/H)(3)                                                                          0,3

газовый хроматограф - преобразователь GC-СШ или GC Isolink

Условия эксплуатации:

- диапазон температур окружающего воздуха, °С                              от 15 до 35

- диапазон относительной влажности окружающего воздуха при t=25 °С, %    от 20 до 80

- диапазон атмосферного давления, кПа                                      от 84 до 106,7

- напряжение питания, В                                                      220~^3

- частота, Гц                                                                       50 ± 1

- средний срок службы, лет, не менее                                               8

Все проверки проводятся при подаче следующих газов в базовый прибор (масс-спектрометр) через газовый коммутатор, являющийся неотъемлемой частью любого устройства ввода пробы, либо из сильфонов для двойной системы напуска:

(1) углекислого газа (СО2);

(2) азота (N2);

(3) водорода (Н2);

(4) оксид углерода (СО).

Знак утвержденного типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус масс-спектрометра изотопного в виде наклейки.

Комплектность

Масс-спектрометр изотопный модели Delta V Advantage, Delta V Plus, MAT 253 с устройствами ввода пробы в комплектации (по заказу).

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 60027-15 "Масс-спектрометры изотопные модели Delta V Advantage, Delta V Plus, МАТ 253. Методика поверки", утвержденному ФГУП "ВНИИМС" 25 ноября 2014 г.

Средства поверки:

- азот высшего сорта по ГОСТ 9293-74;

- двуокись углерода высшего сорта по ГОСТ 8050-85;

- водород высшего сорта по ГОСТ Р 51673-2000.

Сведения о методах измерений

нет.

Нормативные документы

ГОСТ 4.361-85 "Анализаторы масс-спектрометрические. Номенклатура показателей".

Техническая документация фирмы "Thermo Fisher Scientific" (Bremen) GmbH, Германия.

Рекомендации к применению

- осуществление ветеринарной деятельности;

- осуществление деятельности в области охраны окружающей среды.
