Расходомеры-счетчики электромагнитные ВЗЛЕТ ППД исп. ППД-113, ППД-113*, ППД-213, ППД-Ex
| Номер в ГРСИ РФ: | 60200-15 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Взлет", г.С.-Петербург |
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-113, ППД-1 13*, ППД-213, ППД-Ех предназначены для измерения среднего объемного расхода и/или объема различных жидкостей в напорных трубопроводах (в том числе минерализованной оборотной воды в системах поддержания пластового давления нефтепромыслов, слабоагрессивных абразивных сред).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60200-15 |
| Действует | по 30.01.2030 |
| Наименование | Расходомеры-счетчики электромагнитные |
| Модель | ВЗЛЕТ ППД исп. ППД-113, ППД-113*, ППД-213, ППД-Ex |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5fd1578d-14bf-85d5-5d0d-5bbf9ce55d46 |
Производитель / Заявитель
Акционерное общество «Взлет» (АО «Взлет»), г. Санкт-Петербург; Общество с ограниченной ответственностью «Инженерно-Технический Центр Взлет» (ООО «ИТЦ Взлет»), г. Санкт-Петербург; ООО "Техсервис", г.С.-Петербург; ООО "СКБ Взлет", г.С.-Петербург (срок свидетельства: 19.03.2020 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
3232
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3129 (97%) |
| Неуспешных поверок (СИ непригодно) | 103 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
60200-15: Описание типа
2024-60200-15.pdf
|
Скачать | 252.9 КБ | |
|
60200-15: Методика поверки
2022-mp60200-15.pdf
|
Скачать | 23.3 MБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех предназначены для измерения среднего объемного расхода и/или объема различных жидкостей в напорных трубопроводах (в том числе минерализованной оборотной воды в системах поддержания пластового давления нефтепромыслов, слабоагрессивных абразивных сред).
Описание
Принцип действия расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-1 13, ППД-1 13*, ППД-213, ППД-Ех основан на измерении электродвижущей силы (ЭДС), пропорциональной скорости потока, возникающей при протекании потока жидкости через наведенное системой электромагнитов магнитное поле. ЭДС воспринимается электродами и преобразуется в значение среднего объемного расхода и/или объема.
Конструктивно расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-1 13, ППД-1 13*, ППД-213, ППД-Ех состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).
ППРЭ представляет собой отрезок трубы (патрубок) круглого или прямоугольного сечения из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка (или весь патрубок) выполнен из электроизолирующего материала.
ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.
ВП выполняется в виде отдельного блока либо конструктивно объединяется с ППРЭ.
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех выпускаются в следующих исполнениях: ППД-113 - без индикатора, ППД-113* - без индикатора с расширенными интерфейсными возможностями, ППД-213 - с индикатором, ППД-Ех - взрывозащищенное.

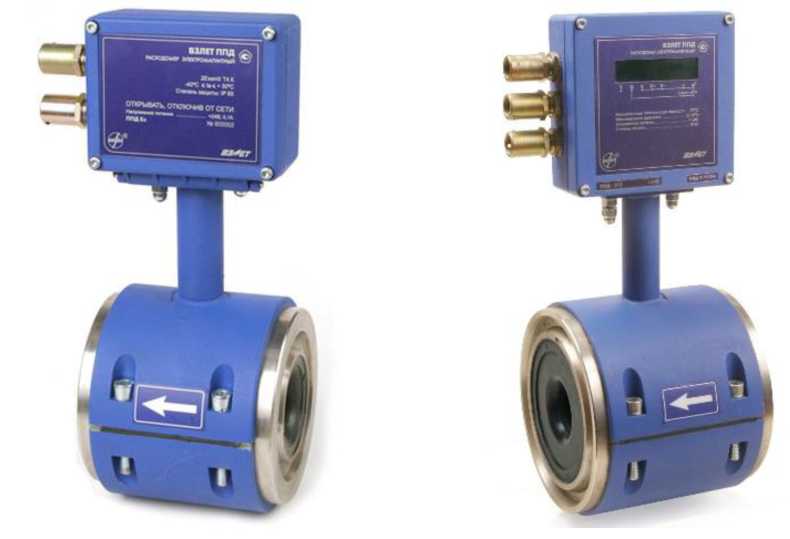

Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех представлен на рисунке 1.
ППД-113 ППД-213
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех

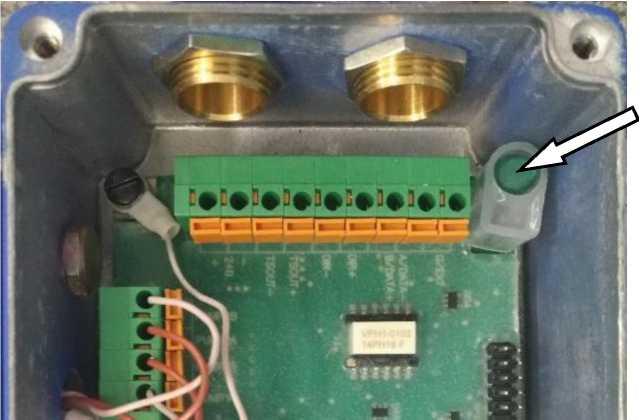

Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пластиковом колпачке, который предотвращает доступ к контактной паре разрешения модификации калибровочных параметров. Место пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-113, ППД-1 13*, ППД-213, ППД-Ех, в зависимости от исполнений, представлено на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех
Программное обеспечение
Программное обеспечение (ПО) расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех является встроенным. После включения питания расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-1 13, ППД-1 13*, ППД-213, ППД-Ех ПО проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
ПО расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации.
ПО расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-1 13, ППД-1 13*, ППД-213, ППД-Ех не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
ПО не влияет на метрологические характеристики средства измерений.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ ППД |
|
Номер версии (идентификационный номер) ПО |
41.77.17.23 |
|
Цифровой идентификатор ПО |
0x45EF |
Технические характеристики
Пределы допускаемых относительных погрешностей расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех при измерении среднего объемного расхода (объема) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Диапазон измерения среднего объемного расхода (объема) |
Пределы допускаемой относительной погрешности в диапазоне температур от 0оС до 50оС, % |
Пределы допускаемой относительной погрешности в диапазоне температур от -40ОС до 0ОС (включительно), % |
|
ОЯМ < Q < Рнаиб |
±1,0 |
±2,0 |
|
0,025Оаиб< Q < 0,04М |
±1,5 |
±2,5 |
|
0,0^наиб< Q < 0,025Qнаиб |
±2,0 |
±3,0 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
Номинальный диаметр ППРЭ, DN: - минимальный - максимальный |
10 300 |
|
Диапазон измеряемого среднего объемного расхода, м3/ч |
от 0,01 ^наиб до Qнаиб, где: Qнаиб = 0,0198 DN2 (по заказу диапазон может быть от 0,01 ^наиб до Qнаиб, где Qнаиб= 0,034DN2) |
|
Температура измеряемой среды, ос |
от 0 до +60 |
|
Давление измеряемой среды, МПа |
от 0,05 до 25 |
|
Минимальная удельная электропроводимость рабочей жидкости, См/м |
5-10-4 |
|
Габаритные размеры, мм, не более: - длина - высота - ширина |
514 597 485 |
|
Масса, кг, не более |
55 |
|
Условия эксплуатации: - температура окружающего воздуха, ос - атмосферное давление, кПа |
от -40 до +50 от 66 до 106,7 |
|
Среднее время наработки на отказ, ч |
75 000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на лицевую панель расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД» исполнений ППД-1 13, ППД-1 13*, ППД-213, ППД-Ех методами шелкографии, термопечати и металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер-счетчик электромагнитный «ВЗЛЕТ ППД» |
ШКСД.407212.001 |
1 шт. |
В соответствии с заказом |
|
Комплект монтажных частей | |||
|
Паспорт |
ШКСД.407212.001 ПС2 |
1 шт. | |
|
Руководство по эксплуатации с методикой поверки |
ШКСД.407212.001 РЭ2 |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.4. «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие требования и методы испытаний;
ШКСД.407212.001 ТУ2. Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-113, ППД-1 13*, ППД-213, ППД-Ех. Технические условия.
