Приборы для измерения шероховатости поверхности SURTRONIC серии S
| Номер в ГРСИ РФ: | 60616-15 |
|---|---|
| Производитель / заявитель: | Фирма "Taylor Hobson Ltd.", Великобритания |
| 60616-15: Описание типа СИ | Скачать | 100.2 КБ |
Приборы для измерения шероховатости поверхности SURTRONIC серии S предназначены для измерений параметров шероховатости поверхности, сечение которых в плоскости измерения представляет прямую линию (на цилиндрических поверхностях, в отверстиях, на плоских поверхностях, в глубоких отверстиях малого диаметра).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 60616-15 |
| Наименование | Приборы для измерения шероховатости поверхности |
| Модель | SURTRONIC серии S |
| Срок свидетельства (Или заводской номер) | 06.05.2020 |
Производитель / Заявитель
Фирма "Taylor Hobson Ltd.", Великобритания
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 61 |
| Найдено поверителей | 17 |
| Успешных поверок (СИ пригодно) | 60 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 60616-15: Описание типа СИ | Скачать | 100.2 КБ |
Описание типа
Назначение
Приборы для измерения шероховатости поверхности SURTRONIC серии S предназначены для измерений параметров шероховатости поверхности, сечение которых в плоскости измерения представляет прямую линию (на цилиндрических поверхностях, в отверстиях, на плоских поверхностях, в глубоких отверстиях малого диаметра).
Описание
Конструктивно прибор для измерения шероховатости поверхности SURTRONIC серии S выполнен в одном блоке, на лицевой панели которого расположены жидко -кристаллический дисплей, кнопки управления/выбора режимов измерений, в нижней части корпуса крепится опорный индуктивный датчик. Приборы для измерения шероховатости поверхности SURTRONIC серии S выпускаются двух модификаций: S-116 и S-128, различающихся диапазоном показаний по параметрам Rz, Rt, диапазоном измерений по параметру Ra и длиной участка измерений.
Действие прибора основано на принципе ощупывания неровностей исследуемой поверхности алмазным щупом датчика и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются электронным блоком. Результаты измерения выводятся на жидко - кристаллический дисплей или принтер SURTRONIC серии S, который подключается к прибору посредством кабеля USB. Питание прибора осуществляется от аккумулятора, а также от сети через блок питания.
Прибор может использоваться на больших деталях, вертикальных поверхностях, а также при измерениях в перевернутом положении. Встроенный аккумулятор позволяет выполнять измерение без использования кабелей. Для стационарного измерения прибор крепится на специальном штативе (каталожный номер 112/2693).

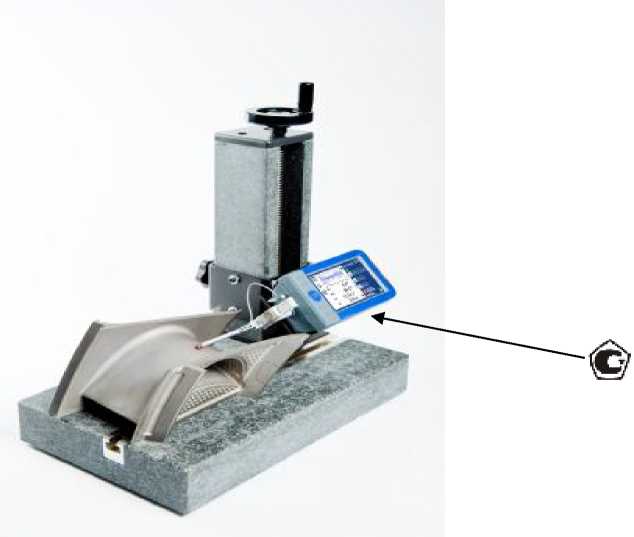

Рисунок 1 - Общий вид прибора для измерений шероховатости поверхности SURTRONIC серии S и места нанесения знака утверждения типа
Программное обеспечение
Приборы для измерения шероховатости поверхности SURTRONIC серии S имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
|
SURTRONIC S series |
не менее S/W 2.х |
TH516 |
- |
Программное обеспечение является неизменным. Средства для программирования
или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является лицензия, что предотвращает неавторизованное использование ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
|
Модификация |
S-116 |
S-128 |
|
Измеряемые параметры шероховатости |
Ra, Rv, Rp, Rz, Rt, Rq, Rsk, Rmr, Rdq, Rpc,RSm, Rzimax, Sm | |
|
Диапазон измерений по параметру Ra, мкм |
±50 |
±100 |
|
Диапазон показаний по параметрам Rz, Rmax, мкм |
±200 |
±400 |
|
Длина участка измерения, мм |
от 0,25 до 17,5 |
от 0,25 до 25,5 |
|
Разрешение, нм |
100; 20; 10 |
50; 10; 5 |
|
Отсечка шага 1с, мм |
0,25; 0,8; 2,5 | |
|
Скорость перемещения датчика, мм/сек |
1,0 | |
|
Радиус кривизны щупа, мкм |
2; 5 | |
|
Пределы допускаемой основной погрешности измерений по параметру Ra, % |
±3 | |
|
Г абаритные размеры Surtronic серии S, мм, не более -длина; -ширина; -высота |
303 87 81 | |
|
Габаритные размеры блока расчета параметров, мм, не более -длина; -ширина; -высота |
152 87 57 | |
|
Масса, кг, не более |
0,60 | |
|
Тип датчика |
индуктивный | |
|
Электрическое питание: | ||
|
От аккумулятора напряжением, В |
3,7 | |
|
От сети переменного тока напряжением, В |
220 |
|
Диапазон рабочих температур, °С |
От +5 до + 40 |
|
Относительная влажность воздуха, % |
не более 85 без конденсата |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и методом наклейки на корпус прибора.
Комплектность
Поставляется в комплекте с принадлежностями в упаковке для хранения и переноски.
- прибор для измерения шероховатости поверхности SURTRONIC серии S;
- блок питания;
- установочная мера;
- стандартный щуп;
- руководство по эксплуатации;
- методика поверки.
Поверка
осуществляется в соответствии с документом МП 60616-15 «Приборы для измерения шероховатости поверхности SURTRONIC серии S. Методика поверки», утвержденным ФГУП «ВНИИМС» в феврале 2015 года и включенной в комплект поставки.
Основные средства поверки:
- меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 10-1 (Госреестр № 52740-13).
Сведения о методах измерений
Сведения о методах измерений содержатся в документе «Приборы для измерения шероховатости поверхности SURTRONIC серии S. Руководство по эксплуатации»
Нормативные документы
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025^1600 мкм».
Техническая документация фирмы Taylor Hobson Ltd.
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
