Трансформаторы тока ТОГФ (П)
| Номер в ГРСИ РФ: | 61432-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ЗЭТО - Газовые Технологии", г.Великие Луки |
Трансформаторы тока ТОГФ (П) (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты на номинальные напряжения 110 - 500 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61432-15 |
| Действует | по 01.09.2025 |
| Наименование | Трансформаторы тока |
| Модель | ТОГФ (П) |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b1b712bf-b3a6-bd79-c1a5-ae1c4bf0189e |
Производитель / Заявитель
ООО "ЗЭТО-Газовые Технологии", РОССИЯ, г.Великие Луки
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
1930
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1923 (100%) |
| Неуспешных поверок (СИ непригодно) | 7 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
61432-15: Описание типа
2018-61432-15.pdf
|
Скачать | 886.2 КБ | |
|
61432-15: Методика поверки
2021-mp61432-15.pdf
|
Скачать | 69.2 КБ | |
|
61432-15: Описание типа
2026-61432-15.pdf
|
Скачать | 162 КБ |
Описание типа
Назначение
Трансформаторы тока ТОГФ (И) (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты на номинальные напряжения 110 - 500 кВ.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока ТОГФ (П) - опорные, с фарфоровой (полимерной) покрышкой, газонаполненные, одноступенчатые, с несколькими вторичными обмотками для измерений и учета и для защиты, с несколькими коэффициентами трансформации.
Первичная обмотка трансформаторов тока состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1 до Л2 будет протекать через все токоведущие части последовательно, максимальному - при котором ток будет только через внутренние токоведущие стержни.
Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу закреплённому на покрышке трансформатора тока. Провода вторичных обмоток пропущены через стойку находящуюся внутри покрышки.
Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой (полимерной) покрышке, установленной на основании трансформаторов.
В качестве главной изоляции в трансформаторах тока ТОГФ (П) применяется элегаз (смесь элегаза и азота). Параметры элегаза (смеси) контролируются сигнализатором плотности с температурной компенсацией.
На основании трансформаторов установлен обратный клапан для подкачки элегаза.
Для защиты резервуара от разрыва при превышении внутреннего давления (например, при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части резервуара расположен защитный узел с предохранительной мембраной для сброса давления.

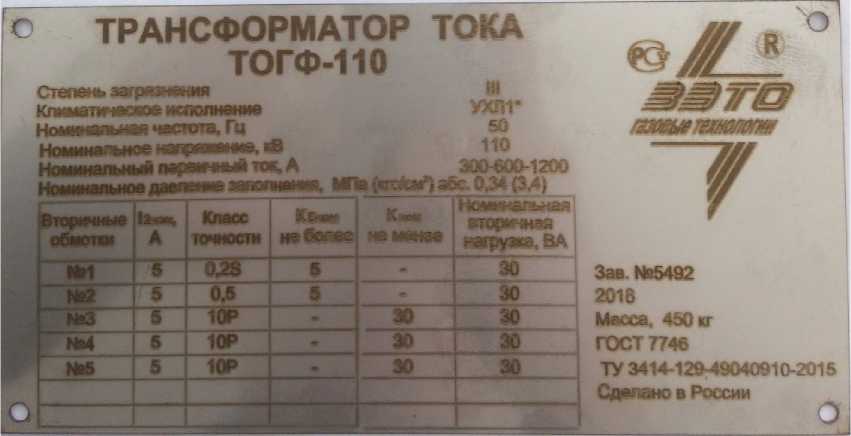

На основании трансформаторов размещена табличка технических данных. Содержание таблички соответствует ГОСТ 7746-2001.

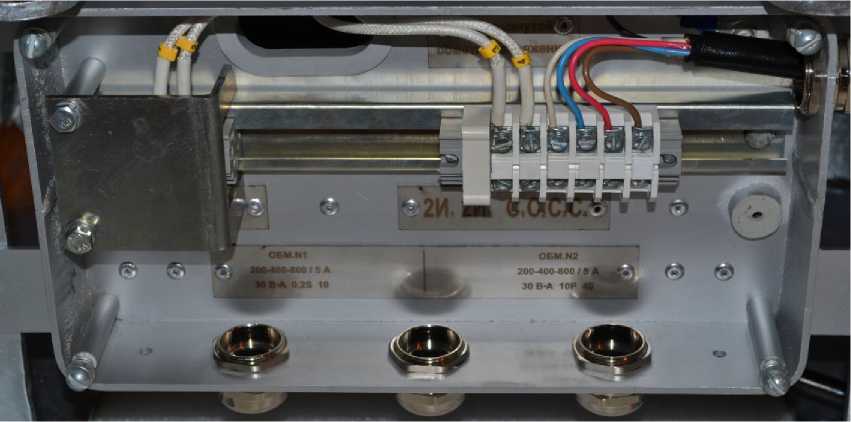

Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой.
Трансформаторы изготавливаются в ряде модификаций и типоисполнений (таблица 1), отличающихся номинальным напряжением, длиной пути утечки, габаритными размерами и массой.
Рабочее положение трансформаторов в пространстве - вертикальное.
|
1 „ |
лЛ-1-; | |
|
■ | ||
|
■ —/л. | ||
|
i — | ||
|

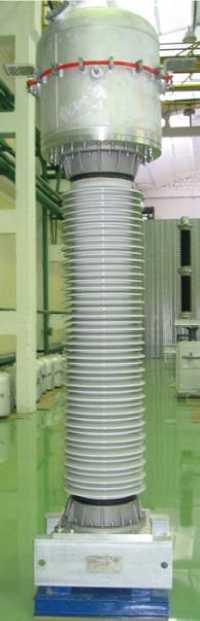

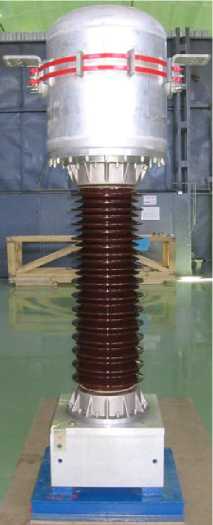

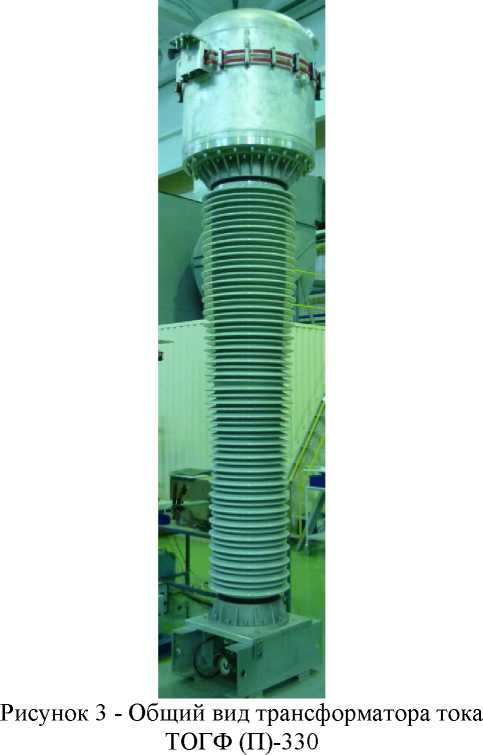

Рисунок 3. Общий вид трансформатора тока |

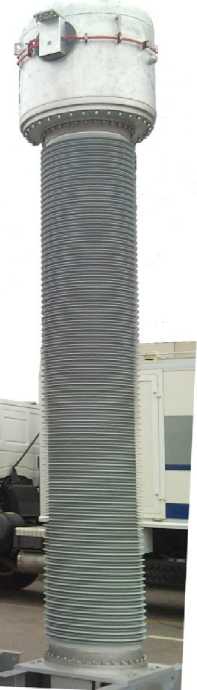

Рисунок 4. Общий вид трансформатора тока | |
|
ТОГФ-ЗЗО |
ТОГП-500 | |
Технические характеристики
Таблица 1 - Виды типоисполнений трансформаторов
|
Обозначение конструкторской документации |
Базовое обозначение типоисполнения |
Удельная длина пути утечки, см/кВ |
|
ИВЕЖ.671214.001 |
ТОГФ-1ЮП*-УХЛ1* |
2,25 |
|
-01 |
ТОГФ-110Ш-УХЛ1* |
2,5 |
|
-02 |
ТОГФ-1Ю1У-УХЛ1* |
3,1 |
|
-03 |
ТОГФ-1Ю1Р-УХЛ1 |
2,25 |
|
-04 |
ТОГФ-1ЮШ-УХЛ1 |
2,5 |
|
-05 |
ТОГФ-1Ю1У-УХЛ1 |
3,1 |
|
ИВЕЖ.671214.003 |
ТОГФ-220Ш-У1 |
2,5 |
|
-01 |
ТОГФ-2201У-У1 |
3,1 |
|
-02 |
ТОГФ-220Ш-УХЛ1 |
2,5 |
|
-03 |
ТОГФ-2201У-УХЛ1 |
3,1 |
|
ИВЕЖ.671214.004 |
ТОГФ-ЗЗОШ-У1 |
2,5 |
|
-01 |
ТОГФ-3301У-У1 |
3,1 |
|
-02 |
ТОГФ-ЗЗОШ-УХЛ1 |
2,5 |
|
-03 |
ТОГФ-3301У-УХЛ1 |
3,1 |
|
ИВЕЖ.671214.005 |
ТОГП-500Ш-У1 |
2,5 |
|
-01 |
ТОГП-5001У-У1 |
3,1 |
|
-02 |
ТОГП-500Ш-УХЛ1 |
2,5 |
|
-03 |
ТОГП-5001У-УХЛ1 |
3,1 |
Таблица 2 - Метрологические и технические характеристики
|
Наименование параметра |
Значение параметра для модификаций | |||
|
ТОГФ-ИО |
ТОГФ-220 |
ТОГФ-ЗЗО |
ТОГП-500 | |
|
Номинальное напряжения, кВ |
110 |
220 |
330 |
500 |
|
Наибольшее рабочее напряжение, кВ |
126 |
252 |
363 |
525 |
|
Номинальный первичный ток, А - для трансформаторов тока с переключением коэффициента трансформации; - для трансформаторов тока без переключения коэффициента трансформации |
150-300-600; 200-400-800; 300-600-1200; 400-800-1600; 500-1000-2000; 600-1200-2400 От 50 до 300; от 800 до 4000 | |||
|
Номинальный вторичный ток, А |
1 и/или 5 | |||
|
Количество вторичных обмоток, шт. - для измерений и учета; - для защиты |
1;2 3; 4; 5 | |||
|
Номинальная вторичная нагрузка, В-А - при cos ср = 1; - при cos (р = 0,8 |
1;2; 2,5 От 3 до 100 | |||
|
Класс точности вторичных обмоток - для измерений и учета; - для защиты |
0,1; 0,2S; 0,2; 0,5S; 0,5 5Р; ЮР | |||
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета |
От 5 до 20 | |||
|
Номинальная предельная кратность вторичных обмоток для защиты |
От 10 до 40 | |||
|
Значение параметра для модификаций | ||||
|
Номинальная частота напряжения сети, Гц |
50 | |||
|
Г абаритные размеры, мм, (высота х длинах ширина) |
2380x1030 х647 |
3305x1142 х832 |
4145x1273 х962 |
5732x1430 Х1141 |
|
Масса, кг |
450 ± 10 |
700 ± 20 |
1000 ±30 |
1160 ±40 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1 УХЛ1* УХЛ1 |
диапазон температур от минус 40 до плюс 60 °C; диапазон температур от минус 55 до плюс 60 °C; диапазон температур от минус 60 до плюс 60 °C | |||
|
Средняя наработка до отказа, ч |
4-Ю5 | |||
|
Установленный полный срок службы, лет |
40 | |||
Примечание: - Три значения номинального первичного тока за счет переключения на
первичной обмотке.
2) - Вторичные обмотки могут иметь ответвления.
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Трансформатор тока |
1 шт. | |
|
Руководство по эксплуатации трансформатора тока |
1 экз. |
На партию из 3 трансформаторов, поставляемых в один адрес |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации сигнализатора плотности |
1 экз. |
На партию трансформаторов, поставляемых в один адрес |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации ИВЕЖ.671214.001 РЭ, ИВЕЖ.671214.003 РЭ, ИВЕЖ.671214.004 РЭ, ИВЕЖ.671214.005 РЭ.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. ТУ 3414-129-49040910-2015 Трансформаторы тока серии ТОГФ (П). Технические условия.
Другие Трансформаторы
