Счетчики газа бытовые ДТСГ-3,2
| Номер в ГРСИ РФ: | 61664-15 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "ДИОТЕХ", г.Чистополь |
| 61664-15: Описание типа СИ | Скачать | 92.9 КБ |
Счетчики газа бытовые ДТСГ-3,2 (далее - счётчики) предназначены для измерения объема расхода газа, природного газа по ГОСТ 5542-87 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов, при учете потребления газа индивидуальными потребителями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61664-15 |
| Наименование | Счетчики газа бытовые |
| Модель | ДТСГ-3,2 |
| Срок свидетельства (Или заводской номер) | 15.09.2020 |
Производитель / Заявитель
ООО "ДИОТЕХ", г.Чистополь
Поверка
| Межповерочный интервал / Периодичность поверки | 12 лет |
| Зарегистрировано поверок | 58 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 58 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 61664-15: Описание типа СИ | Скачать | 92.9 КБ |
Описание типа
Назначение
Счетчики газа бытовые ДТСГ-3,2 (далее - счётчики) предназначены для измерения объема расхода газа, природного газа по ГОСТ 5542-87 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов, при учете потребления газа индивидуальными потребителями.
Описание
Принцип действия счётчиков основан на струйно-акустическом принципе измерения расхода - линейной зависимости частоты акустического сигнала струйного генератора от величины протекающего по нему потока газа.
Конструктивно, счётчик состоит из основания с входным и выходным патрубками, на котором смонтирован герметичный корпус, с установленным внутри него датчиком расхода. Датчик расхода включает в себя пневмоэлектропреобразователь, струйный автогенератор, электронный блок с питанием и счетным устройством. Конфигурация струйного автогенератора построена по многоконтурной системе замкнутых камер, соединенными каналами с низким пневматическим сопротивлением. В состав электронного блока входят усилитель напряжения переменного тока с пъезоэлементом пневмоэлектропреобразователя, с фильтрующими электрическими цепями и цепью стабилизации тока, а также микроконтроллер, управляющий индикацией накопленного объема газа с периодическим сохранением данных в энергонезависимую память. В пневмоэлектропреобразователе акустические колебания преобразуются в электрический сигнал, поступающий в электронный блок, где формируется, подсчитывается и переводится полученное количество импульсов в значение прошедшего через счётчик объёма газа и отображает полученное значение на ЖКИ. Индикатор счетчика указывает пройденный через него объем газа в «м3». Программное обеспечение счётчика хранится в энергонезависимой памяти и является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств счётчика.
Счётчики газа бытовые ДТСГ-3,2 выпускаются классов точности 1,0 и 1,5 по ГОСТ 8.401-80.
Счётчики выпускаются в четырех исполнениях:
- ДТСГ - 3,2 - счётчик без температурной коррекции,
- ДТСГ - 3,2- И - счётчик без температурной коррекции с импульсным выходом,
- ДТСГ - 3,2 -Т - счётчик с температурной коррекцией,
- ДТСГ - 3,2 - ТИ - счётчик с температурной коррекцией и импульсным выходом.
Исполнение счетчиков с импульсным выходом, используют в своём составе оптрон, для дистанционной передачи низкочастотных импульсов с весом импульса 0,01 до 10 м3/имп. Схема бесконтактного импульсного выхода обеспечивает подключение счётчика к устройству считывания двумя способами: по релейной схеме и по схеме с контролем обрыва провода и короткого замыкания.
Исполнение счётчиков с температурной коррекцией приводит измеренный объем газа к нормальным условиям, к температуре 20 °С.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки предотвращающей вскрытие корпуса счетчика, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счётчика.
Счётчики допускают горизонтальную и вертикальную установку на газопроводе.

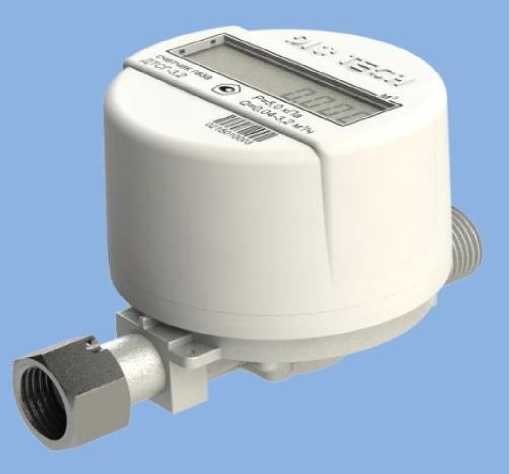

Фотография внешнего вида счётчиков газа бытовых ДТСГ-3,2 приведена на фото 1.
Фото 1. Счётчик газа бытовой ДТСГ-3,2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДТСГ-32-vl.O |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
CS1A53 |
|
Другие идентификационные данные (если имеются) |
- |
Алгоритм расчета цифрового идентификатора ПО - CRC16.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий (в соответствии с Р 50.2.077-2014).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Основные метрологические и технические характеристики счётчиков приведены в
таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диаметр условного прохода, мм |
15; 20 |
|
Диапазон измерения расхода газа, м3/ч |
0,04 - 3,2 |
|
Максимальный расход, Qmax, м3/ч |
3,2 |
|
Пределы допускаемой относительной погрешности при измерении объема газа, % в диапазоне расходов: от Qmin до 0,2Qmax от 0,2 Qmax до Qmax ВКЛЮЧ. - для класса точности 1,0 - для класса точности 1,5 |
± 2,5 ± 1,0 ± 1,5 | |
|
Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С, для исполнений с термокоррекцией |
± 0,5 | |
|
Избыточное давление измеряемой среды, кПа, не более |
5 | |
|
Потери давления при Qmax, кПа, не более |
1,5 | |
|
Емкость отсчетного устройства |
999999,999 | |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
129х79х82 |
129х79х82 |
|
Масса, кг, не более |
0,7 |
0,7 |
|
Средний срок службы, лет, не менее |
12 | |
|
Условия эксплуатации: - температура окружающего воздуха и измеряемой среды, ОС - относительная влажность воздуха при температуре 25 ОС % - атмосферное давление, кПа |
от - 10 до + 50 от 5 до 95 от 84 до 106,7 | |
Знак утверждения типа
наносится на лицевую панель счётчика методом лазерной гравировки и в левый верхний угол титульных листов эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят технические средства, и документация в соответствии с таблицей 3.
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
Счётчик газа бытовой ДТСГ-3,2 |
1 шт. |
В соответствии с заказом потребителя. |
|
Комплект монтажных частей |
1 компл. |
Поставляется по заказу потребителя. |
|
Счётчики газа бытовые «ДТСГ-3,2. Руководство по эксплуатации. ТМРД.421300.001.РЭ |
1 экз. | |
|
Счётчики газа бытовые ДТСГ-3,2. Паспорт ТМРД.421300.001.ПС |
1 экз. | |
|
ГСИ. Счётчики газа бытовые ДТСГ-3,2. Методика поверки. ТМРД.421300.001.МП |
1 экз. |
Поверка
осуществляется по документу ТМРД.421300.001.МП «ГСИ. Счётчики газа бытовые ДТСГ-
3,2. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 24 июля 2015 г.
Основные средства поверки:
- установка для поверки счётчиков газа бытовых, диапазон расходов от 0,04 до 5 м3/ч, пг ± 0,3 %.
Сведения о методах измерений
изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации «Счётчики газа бытовые ДТСГ-3,2» ТМРД.421300.001.РЭ.
Нормативные документы
1. ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объёмного и массового расходов газа.
2. Счётчики газа бытовые ДТСГ-3,2. Технические условия. ТМРД.421300.001.ТУ.
