Хроматографы газовые промышленные специализированные "Хромос ПГХ-1000"
| Номер в ГРСИ РФ: | 61770-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RS ISOLSEC, S.L.", Франция |
Хроматографы газовые промышленные специализированные «Хромос ПГХ-1000» (далее - хроматограф) предназначены для автоматических измерений компонентного состава газа горючего природного (далее - ГГП) в соответствии с требованиями ГОСТ 31371.7 - 2008 с последующим расчетом значений физико-химических показателей проб газа горючего природного по ГОСТ 31369-2008.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61770-15 |
| Действует | по 01.10.2030 |
| Наименование | Хроматографы газовые промышленные специализированные |
| Модель | "Хромос ПГХ-1000" |
| Приказы |
№1911 от
09.09.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bec20cfd-3e60-b2f8-5997-99e51a4f3dd9 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ХРОМОС Инжиниринг» (ООО «ХРОМОС Инжиниринг»), Нижегородская обл., г. о. г. Дзержинск, г. Дзержинск; ООО "Хромос", г.Дзержинск (срок свидетельства: 01.10.2021г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 154 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
61770-15: Описание типа
2024-61770-15.pdf
Файл устарел
|
Скачать | 492.7 КБ | |
|
61770-15: Методика поверки
2020-mp61770-15.pdf
Файл устарел
|
Скачать | 823.6 КБ | |
|
61770-15: Описание типа
2024-61770-15-1.pdf
|
Скачать | 492.7 КБ | |
|
61770-15: Методика поверки
2020-mp61770-15-1.pdf
|
Скачать | 823.6 КБ |
Описание типа
Назначение
Хроматографы газовые промышленные специализированные «Хромос ПГХ-1000» (далее - хроматограф) предназначены для автоматических измерений компонентного состава газа горючего природного (далее - ГГП) в соответствии с требованиями ГОСТ 31371.7 - 2008 с последующим расчетом значений физико-химических показателей проб газа горючего природного по ГОСТ 31369-2008.
Описание
Принцип действия хроматографов основан на разделении пробы анализируемой смеси на компоненты в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем и последующем детектировании компонентов смесей с помощью детекторов.
Хроматограф состоит из следующих блоков:
- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос Поток». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером;
- программное обеспечение «Хромос Поток» (далее - ПО) - для управления
хроматографом, а также сбора и обработки хроматографических данных;
- блок аналитический;
- мышь.
В состав аналитического блока входят:
- термостат, теплоизолированный съёмным кожухом, который закреплен с
помощью двух фиксаторов;
- трех нагревателей патронного типа;
- хроматографических колонок;
- дозирующих кранов;
- двух детекторов по теплопроводности (ДТП);
- пневмосопротивления;
- регуляторов потока газов.
ДТП предназначен для преобразования концентрации органических и неорганических веществ в потоке газа-носителя в электрический сигнал.
Блок аналитический может устанавливаться в зоне 1 по (ГОСТ IEC 60079-14-2013).
Подгруппа электрооборудования: IIB
Температурный класс: Т4.
Знак «Х», следующий после маркировки взрывозащиты «Хромое ПГХ-1000», означает, что открывать крышку прибора разрешается через 60 минут после отключения напряжения и прекращения подачи газа по ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Степень защиты от воздействия окружающей среды хроматографа - IP65 по ГОСТ 14254-96.
«Искробезопасная цепь» (ib) по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Градуировка хроматографа проходит в автоматическом режиме методом абсолютной градуировки (по одной точке) в соответствии с ГОСТ 31371.7-2008 с использованием ГСО состава природного газа.
Конструкция хроматографа позволяет определять значения молярной доли индивидуальных компонентов: кислорода, азота, диоксида углерода, этана, пропана, изобутана, нормального бутана, нео-пентана, изо-пентана, нормального пентана. Содержание высококипящих углеводородов определяют суммарно как содержание псевдокомпонента Сб+высшие, молярная доля которого измеряется по н-гексану (С6+ высшие по н-С6Н14). Молярная доля метана определяется как разность между 100 % и суммой измеренных значений молярной доли определяемых компонентов и значений молярной доли неопределяемых компонентов, учитываемых как условно-постоянные.
Общий вид хроматографа приведен на рисунке 1. Пломбирование хроматографа от
несанкционированного доступа не предусмотрено.

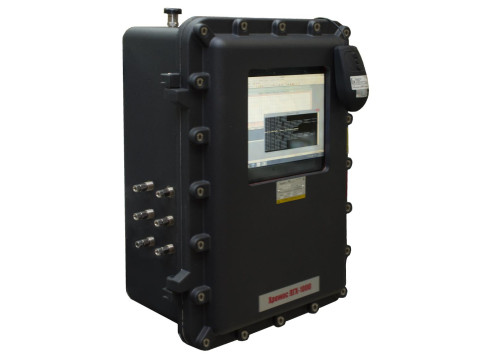

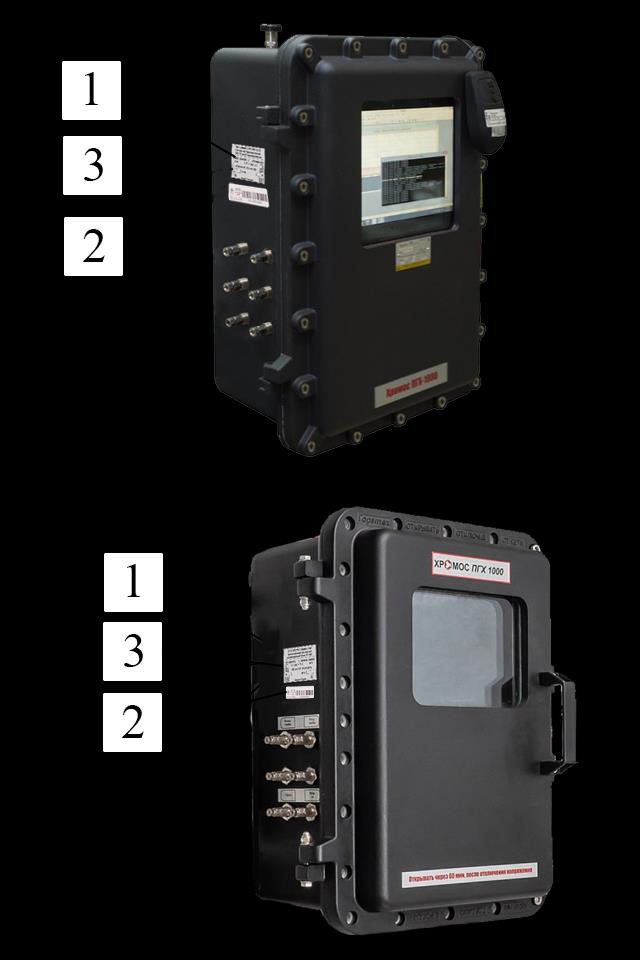

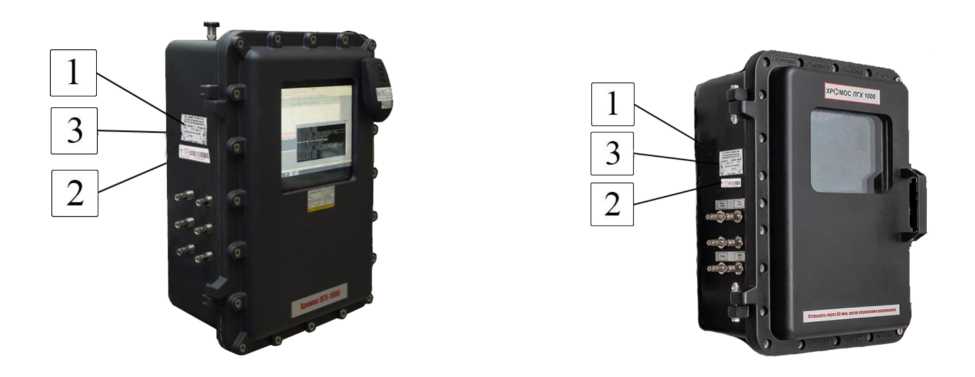

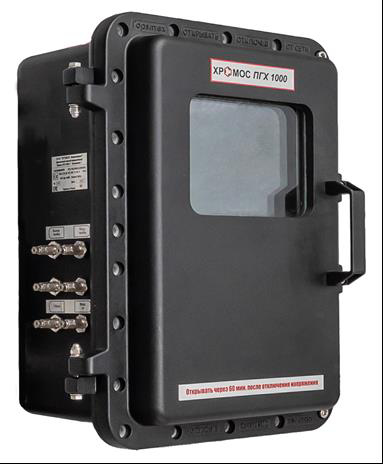

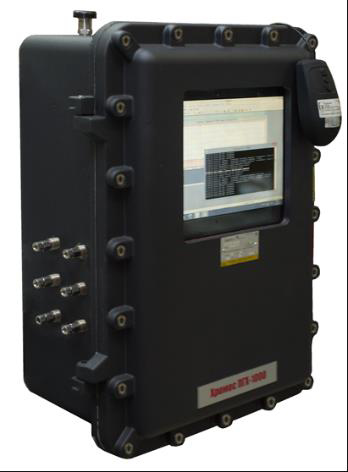

Рисунок 1 - Общий вид хроматографа газового промышленного специализированного «Хромос ПГХ-1000».
Программное обеспечение
Хроматограф имеет встроенное программное обеспечение «Хромое Поток», состоящее из блока управления хроматографом, блока обработки и хранения хроматограмм.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Программное обеспечение «Хромос Поток» предназначено для управления хроматографом «Хромос ПГХ-1000» и обработки хроматографических данных, ведения базы данных по всем анализам. Метрологически значимая часть встроенного ПО (библиотека расчёта ПО «Хромос Поток» ChromosCalc.dll) позволяет выполнять проверку приемлемости хроматографических данных и расчёт молярной доли компонентов природного газа, а также расчёт на их основе значений физико-химических показателей природного газа.
ПО «Хромос Поток» не оказывает недопустимого влияния на метрологические характеристики результатов измерений.
Программное обеспечение хроматографов газовых промышленных
специализированных «Хромос ПГХ-1000» аттестовано ФГУП «ВНИИМ им. Д.И. Менделеева» 08.08.2019 г. «Свидетельство № ПО-202-08-2015 о метрологической аттестации программного обеспечения (программы) «Хромос Поток».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Хромос Поток |
|
Номер версии (идентификационный номер) ПО |
1.2.0.0 |
|
Контрольная сумма ПО |
7f217998-e840a84d-fa78bd3b-d9d97592-90db3c08 |
Технические характеристики
Диапазоны измерений молярной доли компонентов ГГП и пределы допускаемой абсолютной погрешности хроматографов газовых промышленных специализированных «Хромос ПГХ-1000» приведены в таблице 2.
Таблица 2 - Метрологические характеристики хроматографов газовых промышленных
специализированных «Хромое ПГХ-1000»________________________________________
|
Наименование компонента |
Диапазон измерений молярной доли компонента, % |
Пределы допускаемой абсолютной погрешности ±Д (х) 1), % |
|
Метан |
от 40 до 99,97 |
-0,0187-х + 1,882) |
|
Этан |
от 0,0010 до 15 |
0,04-х + 0,00026 |
|
Пропан |
от 0,0010 до 6 |
0,06-х + 0,00024 |
|
Изобутан |
от 0,0010 до 4 |
0,06-х + 0,00024 |
|
н-Бутан |
от 0,0010 до 4 |
0,06-х + 0,00024 |
|
Изопентан |
от 0,0010 до 2,0 |
0,06-х + 0,00024 |
|
н-Пентан |
от 0,0010 до 2,0 |
0,06-х + 0,00024 |
|
нео-пентан (2,2-Диметилпропан) |
от 0,0005 до 0,05 |
0,06-х + 0,00024 |
|
Гексаны (Сб+высшие)2) |
от 0,0010 до 1,5 |
0,06-х + 0,00024 |
|
Диоксид углерода |
от 0,005 до 10 |
0,06-х + 0,0012 |
|
Азот |
от 0,005 до 15 |
0,04-х + 0,0013 |
|
Кислород + Аргон |
от 0,005 до 2,0 |
0,06-х + 0,0012 |
|
1) соответствует абсолютной расширенной неопределенности результата измерения молярной доли компонента U(x), %, при коэффициенте охвата k=2. 2) Формула применяется при определении молярной доли метана по разности; 3) Суммарное значение молярной доли углеводородов Сб+высшие не должно превышать 1,5 %; х - измеренное значение молярной доли компонента ГГП. | ||
Таблица 3 - Основные технические характеристики хроматографов газовых промышленных специализированных «Хромое ПГХ-1000»________________________________________
|
Наименование параметра |
Значение |
|
Напряжение питания: | |
|
Переменного тока, частотой 50 ± 1 Гц, В |
(220±10) |
|
Постоянного тока, В |
(24±3) |
|
Конфигурация с одним аналитическим блоком: Габаритные размеры (без системы обработки пробы) (В х Ш х Д), мм, не более |
600x400x250 |
|
Масса (без системы пробоподготовки), кг, не более |
50 |
|
Наработка на отказ, ч, не менее |
26280 |
|
Средний срок службы, лет |
10 |
|
Время непрерывной работы хроматографа без корректировки градуировочной зависимости, ч, не менее П р и м е ч а н и е - Допускаемое отклонение выходного сигнала за 24 часа непрерывной работы хроматографа вычисляют по формуле (6) ГОСТ 31371.7-2008. |
24 |
|
Условия эксплуатации: | |
|
Диапазон температур окружающей среды, °С |
от 10 до 50 |
|
Диапазон относительной влажности, %: |
от 30 до 80 |
|
При t - 25°С диапазон атмосферного давления, кПа |
от 84 до 106 |
|
Маркировка взрывозащиты |
1Ex d [ib] IIB T4 X |
|
Взрывонепроницаемая оболочка d |
IEC 60079-1-2011 |
|
Передача данных: | |
|
Ethernet (Modbus) |
Modbus RTU Modbus TCP |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую панель корпуса хроматографа в виде наклейки.
Комплектность
|
Таблица 4 - Комплектность хроматографов газовых п |
ромышленных. | |
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный специализированный «Хромос ПГХ-1000» |
— |
1 экз. |
|
Руководство по эксплуатации |
ХАС 2.320.004РЭ |
1 экз. |
|
Методика поверки |
МП 242-1856-2015 с Изменением 1 |
1 экз. |
|
Руководство пользователя программой «Хромос Поток» |
— |
1 экз. |
|
Программное обеспечение (встроенное) |
— |
1 экз. |
|
Паспорт |
ХАС 2.320.004 СБ ПС |
1 экз. |
|
Сертификат соответствия требованиям по взрывозащите хроматографа |
— |
1 экз. |
|
Свидетельство об утверждении типа средства измерения |
— |
1 экз. |
|
Разрешение на применение Ростехнадзора |
— |
1 экз. |
|
Свидетельство об аттестации программного обеспечения |
— |
1 экз. |
Продолжение таблицы 4.
|
Наименование |
Обозначение |
Количество |
|
Комплект ЗИП |
— |
1 экз. |
|
Упаковка |
— |
1 экз. |
Нормативные документы
Технические условия ТУ 4215-004-68706237-2014 с изменением 1.
Другие Трансформаторы
