Комплексы измерительно-вычислительные DVS2015
| Номер в ГРСИ РФ: | 61824-15 |
|---|---|
| Производитель / заявитель: | ЗАО "НТЦ "Диапром", г.Москва |
Комплексы измерительно-вычислительные DVS2015 (далее - ИВК) предназначены для контроля величин среднеквадратических значений (СКЗ) виброперемещений стационарного оборудования реакторной установки АЭС (далее РУ АЭС) и применяются в составе многоканальных систем диагностики типа систем контроля вибраций (СКВ), систем вибро-шумовой диагностики (СВТТТД), систем нейтронно-шумовой диагностики (СНТТТД).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61824-15 |
| Действует | по 02.10.2026 |
| Наименование | Комплексы измерительно-вычислительные |
| Модель | DVS2015 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 26ffb884-7449-13cb-1113-b043600ec449 |
Производитель / Заявитель
АО "НТЦД", г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год и 6 месяцев
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
61824-15: Описание типа
2020-61824-15.pdf
|
Скачать | 675.9 КБ | |
|
61824-15: Методика поверки
2022-mp61824-15.pdf
|
Скачать | 238.4 КБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные DVS2015 (далее - ИВК) предназначены для контроля величин среднеквадратических значений (СКЗ) виброперемещений стационарного оборудования реакторной установки АЭС (далее РУ АЭС) и применяются в составе многоканальных систем диагностики типа систем контроля вибраций (СКВ), систем вибро-шумовой диагностики (СВШД), систем нейтронно-шумовой диагностики (СНШД).
Описание
Принцип действия ИВК основан на измерении входных аналоговых сигналов напряжения переменного тока от первичных пьезоэлектрических вибропреобразователей (далее - ПВП) контролируемого объекта в пропорциональный электрический сигнал, с последующей предварительной аналоговой обработкой и преобразованием их в цифровой сигнал посредством 24-разрядных дельта-сигма АЦП.
В состав ИВК входят следующие компоненты:
- адаптер ТА1-12
- усилитель УЗ-002;
- модуль КС16;
- блок объединительный БОС-12;
- блок системный базовый БСБ-02Р с ОС Linux и программой поддержки аналогоцифрового преобразователя (далее АЦП);
- АЦП в составе базового модуля ADP64Z1PCI и субмодуля ADM1624x192;
- устройство отображения результата (стандартный монитор к блоку БСБ-02Р) и устройство ввода/вывода (клавиатура).
Блок системный базовый БСБ-02Р предназначен для применения в качестве базового вычислительного устройства в составе систем диагностики РУ. Блок БОС-12 предназначен для установки до 12 модулей типа КС16. Модуль КС16 используется для приема, предварительной аналоговой обработки и трансляции измерительного сигнала в устройство регистрации, а также для обеспечения функций управления и тестирования удаленным усилителем заряда УЗ-002. Управляющие команды интерфейса RS-485 транслируются на шину блока БОС-12 через модуль управления МТ-12. Модуль АЦП в составе базового модуля ADP64Z1PCI (процессор цифровой обработки сигналов) и дополнительного модуля ADM1624x192 (субмодуль аналогового ввода), предназначен для многоканальной аналогоцифровой обработки сигналов и устанавливается в блок системный базовый БСБ-02Р. Адаптер ТА1-12 ёмкостного типа, предназначен для формирования на входе изделия электрического заряда, пропорционального величине входного напряжения, при проведении процедуры калибровки и поверки ИВК.
Внешний вид составных частей ИВК представлен на рисунках 1- 5.

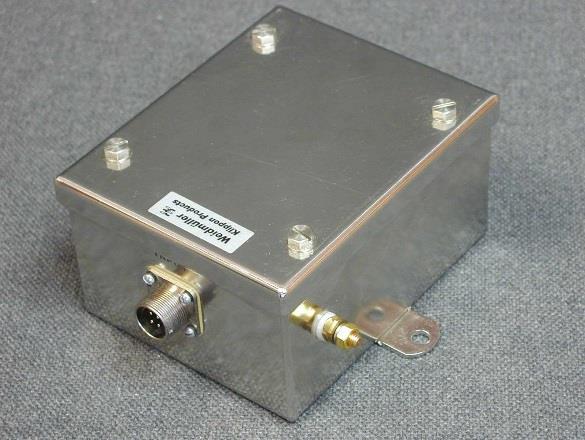

Рисунок 1 - Внешний вид усилителя
УЗ-002

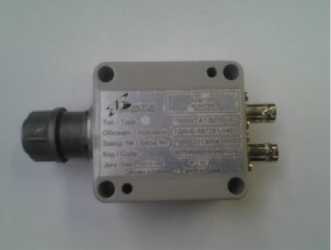

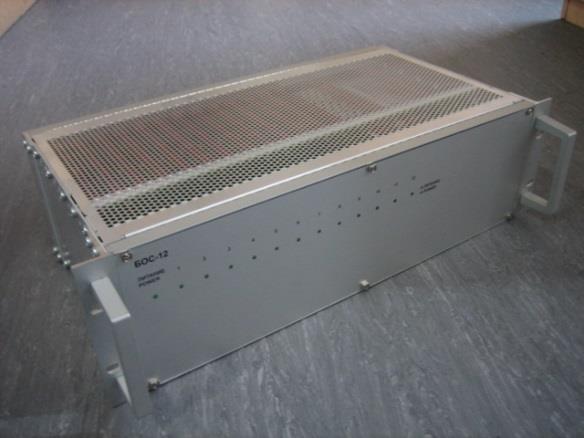

Рисунок 2 - Внешний вид блока объединительного БОС-12

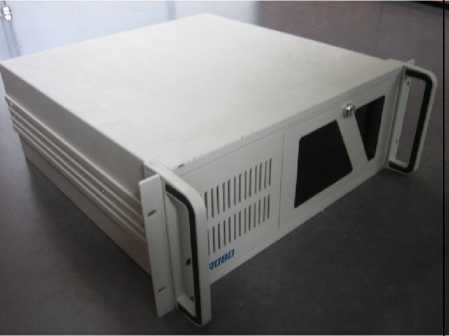

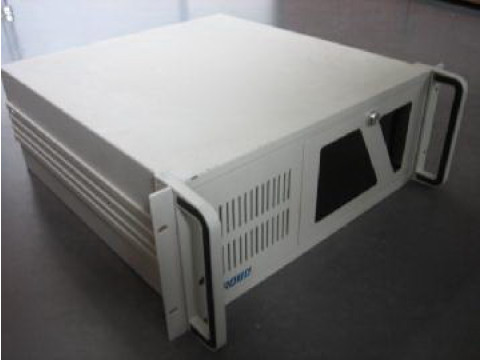

Рисунок 3 - Внешний вид блока системного базового БСБ-02Р
Рисунок 4 - Внешний вид адаптера ТА1-12

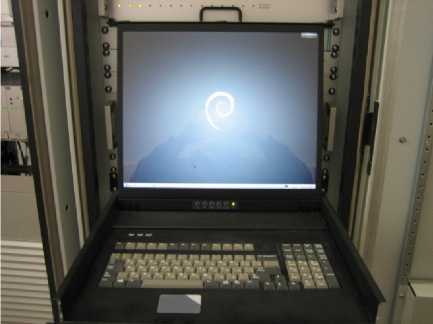

Рисунок 5 - Внешний вид устройства отображения результата (стандартный монитор) и устройства ввода/вывода (клавиатура) к блоку БСБ-02Р
Программное обеспечение (ПО)
Идентификационные данные программного обеспечения ИВК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационны й номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Внешнее |
ВШД |
Не ниже 2.03.08 |
- |
- |
|
СКД |
Не ниже 2.01 | |||
|
Встроенное |
Z1 |
Не ниже 1.1 |
- |
- |
|
ЦОС ADP64Z1PCI |
Не ниже 0.2 |
Влияние программного обеспечения учтено при нормировании метрологических
характеристик ИВК. ИВК имеют защиту программного обеспечения от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного программного обеспечения -«Высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Технические характеристики составных элементов ИВК
|
Наименование характеристики |
Значение | |||||
|
Усилитель УЗ-002 |
Блок БСБ-02Р |
Блок БОС-12 |
Модуль КС16 |
модуль АЦП | ||
|
ADM1624x192 |
ADP64Z1PCI | |||||
|
Диапазон рабочих температур, °С |
от плюс 10 до плюс 85 |
от плюс10 до плюс 40 |
от плюс 5 до плюс 50 | |||
|
Ток потребления, мА, не более |
100 |
- |
- |
± 65 (± 15В) |
500 (+12 В; +5 В; -12 В) |
- |
|
Мощность потребления, не более, В^А |
- |
300 |
15 |
- |
- |
- |
|
Напряжение питания (сеть переменного тока частотой 50 Гц), не хуже |
- |
220 В ± 10 % |
- |
- |
- | |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP65 |
IP20 |
IP30 |
- |
- |
- |
|
Наименование характеристики |
Значение | |||||
|
Усилитель УЗ-002 |
Блок БСБ-02Р |
Блок БОС-12 |
Модуль КС16 |
модуль АЦП | ||
|
ADM1624x192 |
ADP64Z1PCI | |||||
|
Габаритные размеры, мм, не более |
182x160x92 |
482x508x178 |
483x305x133 |
188x128x20 |
99x97x16 |
360x140x25 |
|
Масса, кг, не более |
1,6 |
30 |
6,7 |
0,25 |
0,15 |
0,3 |
|
Средняя наработка на отказ, не менее, ч |
35 000 | |||||
|
Средний срок службы, не менее, лет |
10 | |||||
Таблица 3 - Метрологические и технические характеристики ИВК
|
Наименование |
Значение па |
раметра | |||||||||
|
характеристики |
ДКНБ.401163.002 |
ДКНБ.401163.002-01 | |||||||||
|
варианты настройки | |||||||||||
|
Диапазон измерения |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
2 |
3 |
4 |
5 |
|
виброперемещений для вариантов настройки, мкм |
200 |
о о |
1000 |
о о о ci |
о о о |
10000 |
о о ОО |
о о |
160 |
О ОО |
о |
|
Номинальный коэффициент преобразования на базовой частоте Fa1=16 Гц, мВ/пКл |
2474 |
1237 |
495 |
247 |
123,5 |
49,5 |
12,4 |
24,7 |
61,8 |
123,7 |
247,4 |
|
Рабочий диапазон частот (полоса пропускания по уровню минус 3 дБ), Гц, не менее |
от 5 до 45 | ||||||||||
|
Пределы допускаемой приведенной погрешности отклонения коэффициента преобразования от номинального значения, дБ |
± 1 | ||||||||||
|
Неравномерность АЧХ относительно базовой частоты F61=16 Гц, дБ, не более |
± 1 | ||||||||||
|
Нелинейность АХ на базовой частоте F61=16 Гц в диапазоне амплитуд от 0,1 до 0,9 от максимального, дБ, не более |
0,5 | ||||||||||
Примечание: АЧХ - амплитудно-частотная характеристика; АХ - амплитудная характеристика
Знак утверждения типа
наносится на корпус компонентов ИВК посредством наклейки, нанесенной на алюминиевую пленку, и типографским способом на эксплуатационную документацию.
Комплектность
Таблица 4 - Комплектность
|
№ |
Наименование |
Обозначеие |
Количество |
|
1 |
Адаптер ТА1-12 |
ДКНБ.687281.046 |
1 шт. |
|
2 |
Усилитель УЗ-002 исполнения: - ДКНБ.687282.003 - ДКНБ.687282.003-04 |
ДКНБ.687282.003ТУ |
1 шт. * |
|
3 |
Модуль управления МТ-12 |
ДКНБ.687281.003 |
1 шт. * |
|
4 |
Модуль КС16 |
ДКНБ.687281.008-01 |
1 шт. * |
|
5 |
Блок БОС-12 |
ДКНБ.426474.001 |
1 шт. * |
|
6 |
Блок системный базовый БСБ-02Р с ОС Linux |
ДКНБ.426469.001-01 |
1 шт. |
|
7 |
Базовый модуль ADP64Z1PCI |
1 шт. * | |
|
8 |
Субмодуль ADM1624x192 |
1 шт. * | |
|
9 |
Устройство отображения (стандартный монитор) к блоку БСБ-02Р и устройство ввода/вывода (клавиатура) к блоку БСБ-02Р |
1 шт. | |
|
10 |
Руководство по эксплуатации |
ДКНБ.401163.002РЭ |
1 экз. |
|
11 |
Методика поверки |
1 экз. |
* - указано минимальное количество. Определяется в соответствии с заказом.
Поверка
осуществляется по документу МП 61824-15 «Комплексы измерительно-вычислительные
DVS2015. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.05.2015 г.
Таблица 5 - Перечень основного оборудования для поверки
|
Наименование |
Характеристики |
№ Госреестра |
|
Генератор сигналов, двухканальный AFG 3102 |
от 0,001 Гц до 100 кГц, с когерентными выходами от 20 мВ до 10 В, 50 Ом |
53102-13 |
|
Осциллограф цифровой запоминающий TPS2014 |
Частота пропускания 100 МГц, 4 изолированных канала, Пределы допускаемой относительной погрешности установки коэффициента отклонения ± 3 % |
28767-06 |
Сведения о методах измерений
приведены в руководстве по эксплуатации ДКНБ.401163.002РЭ.
Нормативные документы
1. ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.
2. ДКНБ.401163.002 ТУ Комплексы измерительно-вычислительные DVS2015.
Технические условия.
