Счетчики газа малогабаритные бытовые СГМБ

Назначение

Счетчики газа малогабаритные бытовые СГМБ (далее - счетчик) предназначены для измерений объема газа, проходящего через счетчик (природного газа по ГОСТ 5542-2022, паров сжиженного газа по ГОСТ 34858-2022 и других газов, не агрессивных к материалам счетчика).

Описание

Принцип действия счетчиков основан на применении струйного автогенератора, представляющего собой бистабильный струйный элемент, приемные каналы которого соединены каналами обратной связи с соплами управления. В струйном автогенераторе используется эффект колебания струи измеряемого газа, вытекающей из входного сопла в рабочую камеру, с последующим отклонением струи газа к одной из двух стенок, к которой струя прижимается давлением, созданным потоком, отраженным вогнутым дефлектором в область между струей и стенкой. Далее струя течет вдоль стенки и попадает в свой приемный канал; в результате торможения потока давление в канале по сравнению с давлением в камере и противоположном приемном канале повышается. Это вызывает разгон среды в своем канале обратной связи. Через промежуток времени запаздывания в линии, расход в своем сопле управлений достигает величины расхода переключения, что приводит к отрыву струи от стенки. Струя достигает противоположной стенки, и через отрезок времени запаздывания в струйном элементе, во втором приемном канале повышается давление (при этом в противоположном приемном канале оно становится равным давлению в камере). Спустя время прохождения по второму каналу обратной связи - расход во втором сопле управления достигает величины расхода переключения, и струя принимает исходное направление и начнется новый период автоколебаний, воспринимаемых пьезодатчиком, преобразующим автоколебания в электрические импульсы с частотой пропорциональной объемному расходу газа, воспринимаемые электронным блоком.

Счетчик состоит из:

- струйного автогенератора;

- электронного блока;

- литиевой батареи или литиевой резервной и основной щелочной батареи питания электронного блока 1;

- корпуса;

- крышки корпуса;

- крышки счетчика с пломбировочным кольцом;

- встроенного запорного клапана (в зависимости от исполнения).

Основная батарея электропитания электронного блока может располагаться или на плате электронного блока внутри корпуса (литиевая), рисунок 1 - базовое исполнение корпуса

счетчика, или в батарейном отсеке (щелочная), рисунок 1 - исполнение корпуса счетчика с батарейным отсеком (Б).

При размещении основной батареи электропитания электронного блока в батарейном отсеке последний дополнительно пломбируется (рисунок 1 и рисунок 2).

При оснащении счетчиков резервной литиевой батареей питания (устанавливается на плате электронного блока внутри корпуса счетчика) батарейный отсек с основной щелочной батареей питания электронного блока не пломбируется для удобства замены элемента питания, рисунок 1 - исполнение корпуса счетчика с резервной батареей питания.

Счетчик предназначен для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно - вычислительных комплексов контроля и учета энергоресурсов.

Для передачи результатов измерений и информации во внешние измерительные системы, связи со счетчиком в процессе эксплуатации, используются вспомогательные цепи счетчика, на базе которых могут быть реализованы совместно или по отдельности: радиоканал; импульсное выходное устройство, цифровое проводное выходное устройство.

Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.

Счетчики выпускаются в двух модификациях для измерений объема газа при рабочих условиях и измерений объема газа, приведенного к стандартным условиям, в исполнениях с различными значениями максимального объемного расхода газа:

- СГМБ-1,6; СГМБ-2,5; СГМБ-3,2; СГМБ-4; СГМБ-6 - счетчики с различными

значениями максимального объемного расхода газа для измерений объема газа при рабочих условиях;

- СГМБ-1,6ТК; СГМБ-2,5ТК; СГМБ-3,2ТК; СГМБ-4ТК; СГМБ-6ТК - счетчики с различными значениями максимального объемного расхода газа для измерений объема газа, приведенного к стандартным условиям косвенным методом динамических измерений.

Счетчики модификации СГМБ ТК приведение объема газа при рабочих условиях к стандартным условиям осуществляют с применением метода «Т - пересчет».

Условное обозначение счетчиков при заказе:

Счетчик газа малогабаритный бытовой СГМБ-Х1 Х2 Х3 Х4 Х5 Х6 Х7 Х8

где    Х1 - максимальный объемный расход, м3/ч: 1,6; 2,5; 3,2; 4; 6;

Х 2 - модификация счетчика:

■ пустое знакоместо для измерений объема газа при рабочих условиях;

■ ТК - для измерений объема газа, приведенного к стандартным условиям;

Х3 - комплектация счетчика комплектом монтажных частей и принадлежностей:

■ пустое знакоместо - для неукомплектованных;

■ М - для укомплектованных;

Х4 - комплектация счетчика встроенным запорным клапаном:

■ пустое знакоместо - для неукомплектованных;

■ К - для укомплектованных клапаном

Х5 - комплектация счетчика отдельным батарейным отсеком:

■ пустое знакоместо - для неукомплектованных;

■ Б - для укомплектованных;

Хб - комплектация счетчика с резервной батареей питания:

■ пустое знакоместо - для неукомплектованных резервной батареей питания;

■ Д - для укомплектованных литиевой резервной и основной щелочной батареей

питания;

Х7 - присоединение счетчиков модификации СГМБ-6 к процессу:

■ пустое знакоместо - резьбовое в соответствии с таблицей 3

■ Ф - фланцевое;

Х8 - комплектация счетчика интерфейсом связи:

■ пустое знакоместо - без интерфейса связи;

■ И - импульсного типа;

■ Ц - цифровым проводным;

■ Р - цифровым радиоканалом.

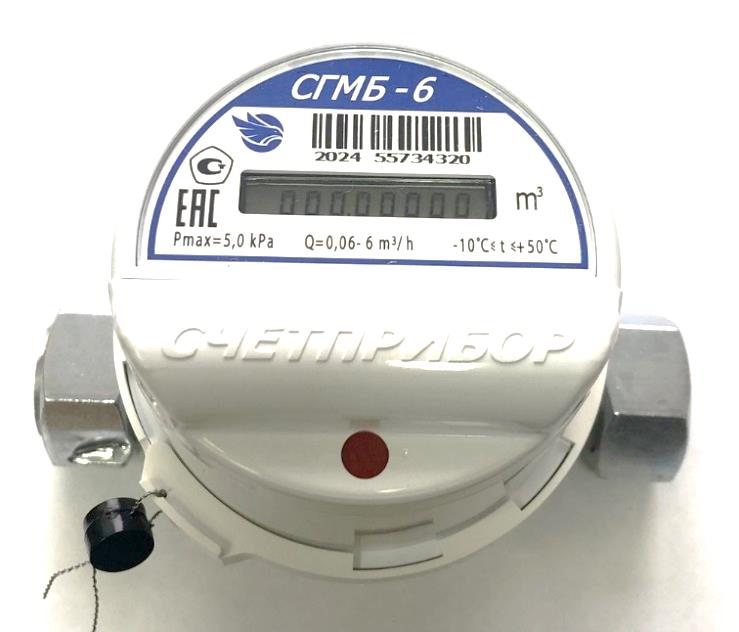

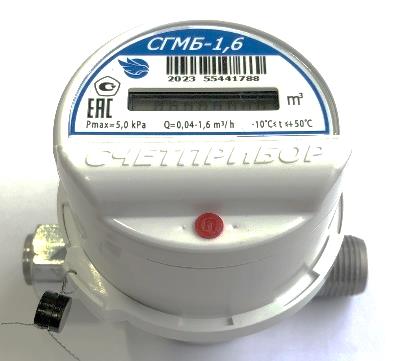

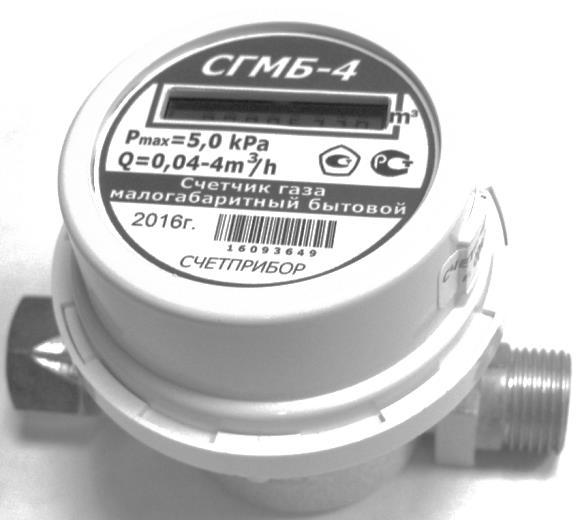

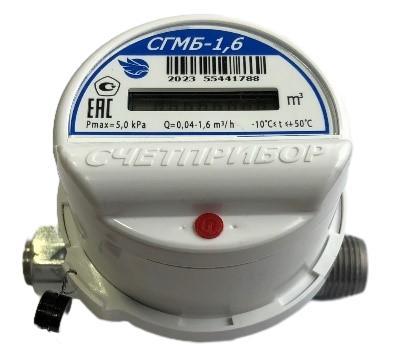

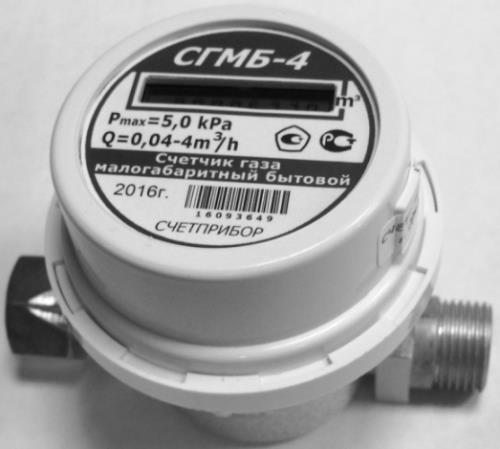

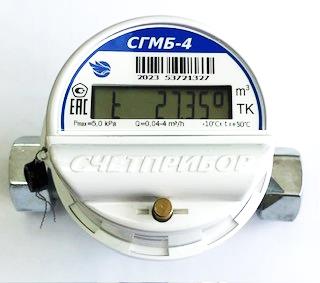

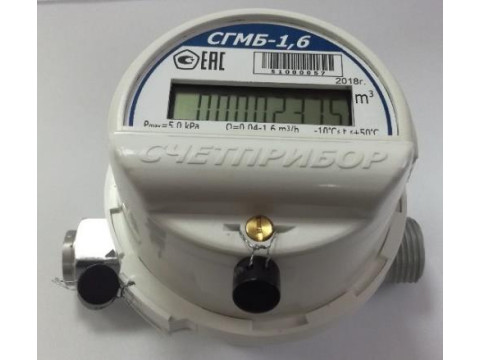

Общий вид счетчиков показан на рисунке 1.

Базовая модификация

Модификация с батарейным отсеком (Б) пломбируемым навесной пломбой

Исполнение корпуса счетчика с батарейным отсеком (Б), пломбируемым пломбой-заглушкой

Исполнение корпуса счетчика с резервной батареей питания

Рисунок 1 - Общий вид счетчиков

Защита от несанкционированного доступа осуществляется с помощью пломбирования.

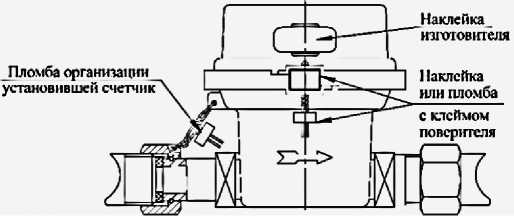

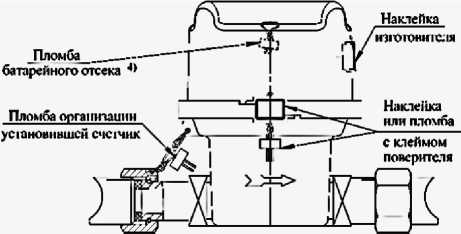

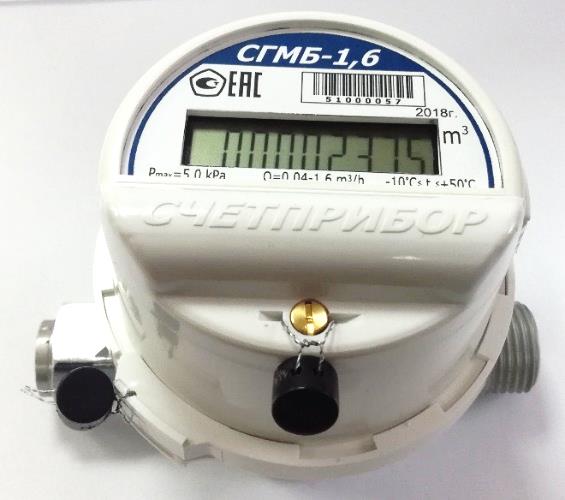

Схемы пломбирования средства измерений приведена на рисунке 2.

Базовая модификация

Модификация с батарейным отсеком (Б)

Место нанесения знака поверки

Пломба-заглушка

Рисунок 2 - Схема пломбирования и места нанесения знака поверки на корпус средства измерений

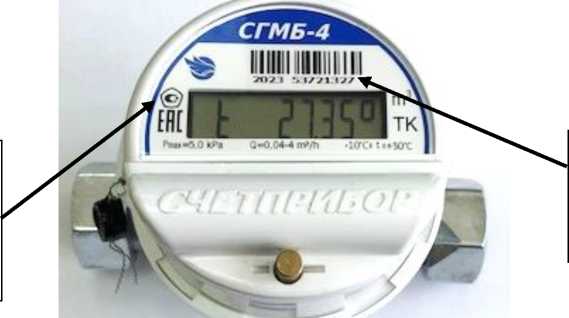

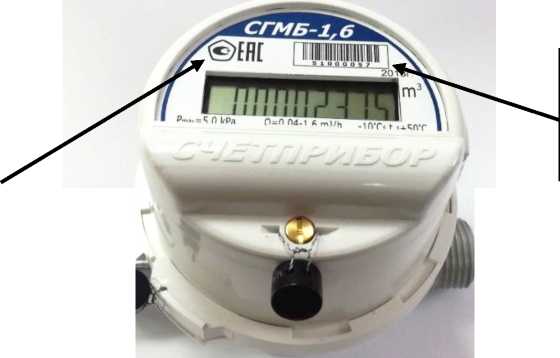

Заводской номер счетчика состоит из арабских цифр и наносится на корпусе счетчика в месте, указанном на рисунке 3. Заводской номер наносится любым способом, обеспечивающим его сохранность в течение всего срока эксплуатации.

Знак поверки наносится на корпус средств измерений наносится в местах, указанных на рисунке 2.

Место нанесения знака утверждения типа средств измерений

Место нанесения заводского номера

Место нанесения знака утверждения типа средств измерений

Место нанесения заводского номера

Место нанесения знака утверждения типа средств измерений

Место нанесения заводского номера

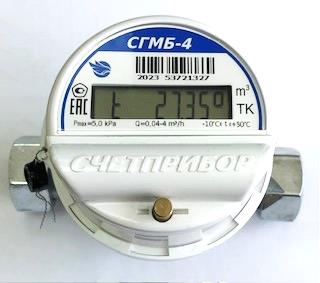

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для:  сбора, преобразования, обработки и отображения

на индикаторном устройстве измерительной информации об объеме газа.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

* Значение Х от 0 до 99.

ПО защищено от преднамеренных изменений с помощью специальных средств (механическое опечатывание (пломбирование). Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 высокий.

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

По заказу счетчик модификации СГМБ-6 может иметь фланцевое присоединение

к процессу.

Для счетчиков, укомплектованных импульсным выходом.

Знак утверждения типа

наносится на лицевую часть корпуса методом печати или гравировки в соответствии с рисунком 3 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средств измерений

Сведения о методах измерений

приведены в документе СПЭФ.407279.005 РЭ в разделе 2.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств

измерений объемного и массового расходов газа»

СПЭФ.407279.005 ТУ Счетчики газа малогабаритные бытовые СГМБ. Технические условия
