Термометры цифровые СК-Терм
| Номер в ГРСИ РФ: | 62194-15 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "Сибирь-Комплекс", г.Новосибирск |
Термометры цифровые «СК-Терм» предназначены для измерения температуры нефтепродуктов в резервуарах при их приемке, хранении и выдаче.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62194-15 |
| Действует | по 23.10.2030 |
| Наименование | Термометры цифровые |
| Модель | СК-Терм |
| Приказы |
№2152 от
07.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c320c162-a354-4f6c-6e3b-23b11cecedfc |
Производитель / Заявитель
ООО "Сибирь-Комплекс", г.Новосибирск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1720
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1690 (98%) |
| Неуспешных поверок (СИ непригодно) | 30 (2 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
62194-15: Описание типа
2015-62194-15.pdf
Файл устарел
|
Скачать | 121.7 КБ | |
|
62194-15: Методика поверки
2022-mp62194-15.pdf
Файл устарел
|
Скачать | 390.1 КБ | |
|
62194-15: Описание типа
2015-62194-15-1.pdf
|
Скачать | 121.7 КБ | |
|
62194-15: Методика поверки
2022-mp62194-15-1.pdf
|
Скачать | 390.1 КБ |
Описание типа
Назначение
Термометры цифровые «СК-Терм» предназначены для измерения температуры нефтепродуктов в резервуарах при их приемке, хранении и выдаче.
Описание
Принцип действия термомтеров цифровых «СК-Терм» (далее - термометров) основан на измерении падения напряжения в цепи постоянного тока установленного значения на включенном в нее термозависимом сопротивлении.
В качестве термочувствительного элемента используется платиновый термоэлемент, значение сопротивления которого при температуре 0 °С составляет 1 000 Ом. Платиновый элемент включен в цепь источника постоянного тока с калиброванным значением 1 мА.
Масштабный преобразователь, включенный по схеме инвертирующего усилителя, осуществляет компенсацию падения напряжения на термоэлементе при температуре 0 °С, а также масштабное преобразование полезного сигнала до уровня работы аналого-цифрового преобразователя (далее - АЦП).
Процессор осуществляет общую синхронизацию и работу цифрового индикатора, а также обеспечивает организацию калиброванного значения постоянного тока в источнике путем подачи на него опорного напряжения 2,5 В.
В качестве цифрового индикатора использован четырехдекадный светодиодный индикатор, обеспечивающий нормальную работу термометров при температуре минус 50 °С.
Конструктивно термометры состоят из блока измерительного и датчика температуры, соединенных между собой кабелем длиной 15 м.
Блок измерительный выполнен в металлическом герметичном корпусе, на крышке которого расположен светодиодный индикатор и тумблер включения питания.
Корпус имеет отдельный отсек для блока питания и гнездо для зарядки аккумуляторной батареи блока питания в процессе эксплуатации.
Корпус датчика температуры представляет собой тонкую металлическую трубку из нержавеющей стали.
Вводы кабеля загерметизированы.
Уровень «0» взрывозащиты измерителя обеспечивается видом взрывозащиты «искробезопасная электрическая цепь «ia» по ГОСТ 30852.10-2002». Маркировка взрывозащиты «0ExiaIIBT4».
Термометры могут применяться в различных отраслях промышленности, в том числе опасных по взрыву газов, для измерения температуры жидких веществ за исключением химически агрессивных сред (растворы кислот, щелочей и т.п.).
Сертификат соответствия №ТС RU С-К.и.МЮ62.В.02122, выданный
ООО «ПромМашТест» (аттестат аккредитации № РОСС Ru.0001.11МЮ62).

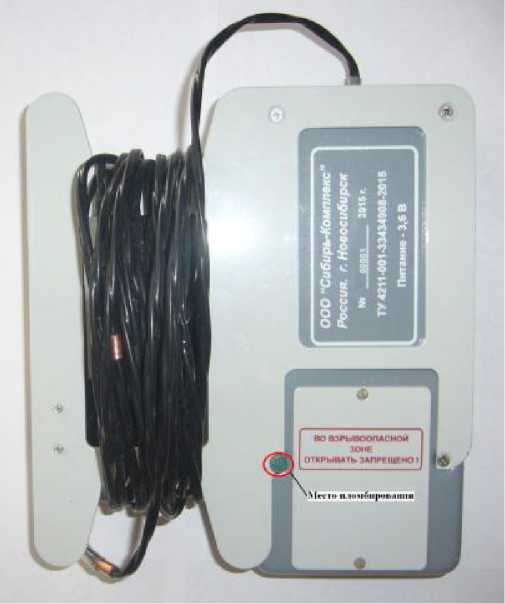

Общий вид и схема пломбирования термометров приведены на рисунке 1.
Рисунок 1 - Общий вид и схема пломбирования
Программное обеспечение
Программное обеспечение (далее - ПО) термометров по аппаратному обеспечению является встроенным и предназначено для линейного перерасчет кода АЦП в единицы температуры с последующим динамическим отображением на четырехдекадном семисегментном светодиодном индикаторе в десятичном виде арабскими цифрами.
Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Сохранение результатов измерений, ведение журнала событий в памяти процессора и последующее их считывание не предусмотрены ПО и конструкцией прибора.
Конструкция блока измерительного исключает возможность несанкционированного влияния на ПО термометров и на измерительную информацию.
Уровень защиты ПО и измерительной информации в соответствии с Р 50.2.077-2014 -«высокий». Метрологические характеристики термометров нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TERM 2015.hzx |
|
Номер версии (идентификационный номер ПО) |
v.1.0 |
|
Цифровой идентификатор ПО |
MD5: B6622B9BB01C3D361F72FC055808643C |
|
Другие идентификационные данные (если имеются) |
- |
Технические характеристики
Основные метрологические и технические характеристики термометров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых температур, °С |
от минус 50 до плюс 50 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±0,2 |
|
Время непрерывной работы, ч, не менее |
3 |
|
Напряжение питания постоянного тока, В |
3,6 |
|
Потребляемая мощность, В\Л, не более |
0,4 |
|
Габаритные размеры, мм, не более: - блока измерительного (без держателя для намотки кабеля) - датчика температуры |
80x30x180 020x145 |
|
Длина кабеля, м, не более |
15 |
|
Масса, кг, не более |
1,2 |
|
Средняя наработка на отказ, ч, не менее |
5 000 |
|
Средний срок службы, лет, не менее |
3 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 30 °С, % |
от минус 50 до плюс 50 не более 95 |
Знак утверждения типа
наносится по центру в нижней части панели измерительного блока методом шелкографии, а также в левом верхнем углу паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность термометров приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Термометр цифровой |
СК-Терм |
1 шт. |
|
Блок питании |
СК |
1 шт. |
|
Зарядное устройство (адаптер) |
ММ 1002 |
1 шт. |
|
Руководство по эксплуатации |
СК.405111.001 РЭ |
1 экз. |
|
Паспорт |
СК.405111.001 ПС |
1 экз. |
|
Методика поверки |
СК.405111.001 МП |
1 экз. |
Поверка
осуществляется по документу СК.405111.001 МП «ГСИ. Термометры цифровые «СК-Терм». Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 13.07.2015 г.
Основные средства поверки:
- термометр лабораторный электронный ЛТ-300: диапазон измеряемых температур от минус 50 до плюс 300 °С, пределы допускаемой погрешности измерения (в диапазоне температур от минус 50 до плюс 200 °С) ±0,05 °C;
- термостат жидкостный ТЕРМОТЕСТ-05-02: диапазон рабочих температур от минус 80 до плюс 30 °С, нестабильность поддержания температуры ±0,02 °С, неравномерность температуры в рабочей ванне ±0,02 °С;
- термостат для вискозиметров ВИС-Т: диапазон рабочих температур от 15 до 100 °С, нестабильность поддержания температуры ±0,01 °С, пределы допускаемой погрешности установления заданной температуры ±0,01 °С.
Сведения о методах измерений
С К.405111.01 РЭ «Термометр цифровой «СК-Терм». Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
3. ГОСТ 30852.0-2002 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»
4. ГОСТ 30852.10-2002 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i»
5. ТУ 4211-001-33434908-2015 «Термометр цифровой «СК-Терм». Технические условия»
