Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV
| Номер в ГРСИ РФ: | 62259-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород |
Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 62259-15 | ||||||||||||
| Действует | по 12.11.2030 | ||||||||||||
| Наименование | Трансформаторы тока наружной установки | ||||||||||||
| Модель | ТОЛ-НТЗ-35-IV | ||||||||||||
| Модификации |
Т О Л-НТЗ-35-IV-(ХХ)1 (Х)2-(Х/Х/Х)3-(Х/Х/Х)4-(Х)5/(Х)6 (Х)7 (Х)8 1 (Х)9, где: Т - трансформатор тока; О - опорный; Л - с литой изоляцией; НТЗ - зарегистрированный товарный знак изготовителя; 35 - номинальное напряжение, кВ; IV - категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89 (СТ СЭВ 6465, МЭК 815, МЭК 694); (ХХ)1 - конструктивное исполнение; (Х)2 - исполнение с переключением/отпайками (П, К) - при наличии; (Х/Х/Х)3 -класс точности и номинальный коэффициент безопасности приборов/ номинальная предельная кратность/ номинальный коэффициент расширения тока/ симметрический номинальный коэффициент тока короткого замыкания и номинальный коэффициент расширенного тока для переходного режима; (Х/Х/Х)4 - номинальная нагрузка, В·А; (Х)5 - номинальный первичный ток, А; (Х)6 - номинальный вторичный ток, А; (Х)7 - односекундный ток термической стойкости, кА; (Х)8 - климатическое исполнение по ГОСТ 15150-69; 1 - категория размещения по ГОСТ 15150-69; (Х)9 - дополнительная информация На испытания представлены: ТОЛ-НТЗ-35-IV-11-0,2SFs10/0,5Fs2/10Р100-1/2,5/3-5/5 2кА УХЛ1 ТОЛ-НТЗ-35-IV-12-0,2Fs10/0,5SFs50/5Р10/5Р2/5РR10/10РR10-10/10/10/10/10/100-1500/5 40кА УХЛ1 ТОЛ-НТЗ-35-IV-21-PX10/PXR10/ТРX1х50/ТPY50х1/ТPZ1х1-5/5/3/3/1-3000/1 100кА Т1 |
||||||||||||
| Приказы |
№1309 от
02.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6a3f6036-b60f-7497-5856-1efcd0e0d5d5 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НТЗ «Волхов», РОССИЯ, Новгородская обл., г. Великий Новгород, ул. Северная, д. 19
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-002-26 ГСИ. Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV. Методика поверки
(с 02.07.2026)
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
(по 02.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
7339
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7339 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 24.06.2026 |
Поверители
Скачать
|
62259-15: Описание типа
2019-62259-15.pdf
|
Скачать | 200.2 КБ | |
|
62259-15: Методика поверки
2022-mp62259-15.pdf
Файл устарел
|
Скачать | 68.3 КБ | |
|
62259-15: Методика поверки
ГОСТ 8.217-2003
2022-mp62259-15-1.pdf
Файл устарел
|
Скачать | 68.3 КБ | |
|
62259-15: Описание типа
2026-62259-15.pdf
|
Скачать | 230.4 КБ | |
|
62259-15: Методика поверки
МП-НИЦЭ-002-26
2026-mp62259-15.pdf
|
Скачать | 6 MБ | |
|
62259-15: Методика поверки
ГОСТ 8.217-2003
2022-mp62259-15-2.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ) и являются комплектующими изделиями.
Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV - опорные, с литой изоляцией, одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков (переключения) первичной и (или) вторичных обмоток.
Трансформаторы выполнены в виде опорной конструкции и состоят из магнитопроводов и обмоток, выполненных в литом корпусе из компаунда на основе циклоалифатической смолы, обеспечивающим основную изоляцию и защиту обмоток от климатических и механических воздействий.
Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96.
Удельная длина пути утечки внешней изоляции трансформаторов при эксплуатации соответствует степени загрязнения IV (очень сильной), и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.
Трансформаторы выпускаются в виде конструктивных исполнений 11, 12, 21, отличающихся между собой номинальным первичным и вторичным токами, числом вторичных обмоток, формой и размерами корпуса. Трансформаторы с переключением по первичной обмотке имеют в своем обозначении букву «П». Трансформаторы с отпайками на вторичных обмотках имеют в своем обозначении букву «К».
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.
Маркировка первичной обмотки выполнена методом литья на корпусе трансформаторов. Маркировка вторичных обмоток выполнена методом литья на корпусе трансформаторов, методом липкой аппликации или методом лазерной гравировки.
Исполнения трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

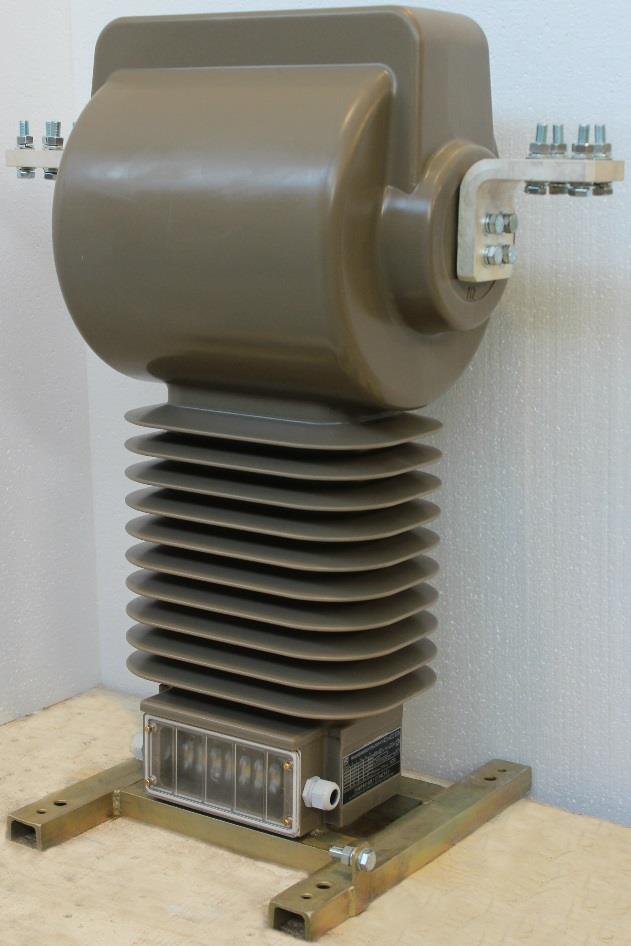

Общий вид трансформаторов представлен на рисунках 2 - 3.
Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к опорным элементам крепления (швеллерам), расположенных на основании трансформаторов и образующих установочную раму.
На установочной раме трансформаторов расположен болт заземления М12.
Трансформаторы имеют табличку технических данных на боковой поверхности корпуса с предупреждающей надписью о высоком напряжении на выводах разомкнутых обмоток.
Схема пломбировки от несанкционированного доступа представлена на рисунках 2 - 3.
Нанесение знака поверки на трансформаторы не предусмотрено.
Место нанесения заводских номеров - на табличке технических данных; способ нанесения - трафаретная печать или лазерная гравировка; формат - цифровой код, состоящий из арабских цифр.
Обозначение мест нанесения знака утверждения типа и заводских номеров представлено на рисунках 2 - 3.
Рабочее положение трансформаторов в пространстве - вертикальное.
О Л-НТЗ-35-IV-XX Х-Х/ХХ-ХХХ-ХХ Х Х 1 (Х)
|
Дополнительная информация | ||||||
|
Категория размещения по ГОСТ 15150-69 | ||||||
|
Климатическое исполнение по ГОСТ 15150-69 | ||||||
|
Односекундный ток термической стойкости, кА | ||||||
|
Номинальный вторичный ток, А | ||||||
|
Номинальный первичный ток, А | ||||||
|
Номинальная нагрузка, В •А | ||||||
Для измерительных обмоток:
Класс точности и номинальный коэффициент безопасности приборов (Fs); Для защитных обмоток 5Р; 10Р; 5PR; 10PR: Класс точности и номинальная предельная кратность
Для защитных обмоток PX; PXR: Класс точности и номинальный коэффициент расширения тока
Для защитных обмоток TPX; TPY; TPZ: Класс точности, симметрический номинальный коэффициент тока короткого замыкания и номинальный коэффициент расширенного тока для переходного режима
Исполнение с переключением/отпайками (П, К) - при наличии____________________
|
Конструктивное исполнение | ||
|
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89 (ст СЭВ 6465, МЭК 815, МЭК 694) | ||
|
Номинальное напряжение, кВ | ||
|
Зарегистрированный товарный знак изготовителя | ||
С литой изоляцией
|
Опорный | |
|
Трансформатор тока |
Рисунок 1 - Структура условного обозначения трансформаторов тока наружной установки ТОЛ-НТЗ-35-IV

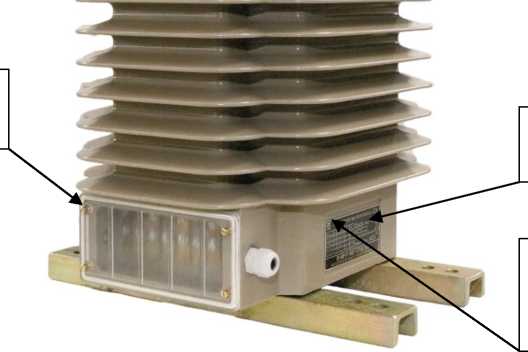

Место пломбировки
Место нанесения заводских номеров
Место нанесения знака утверждения типа

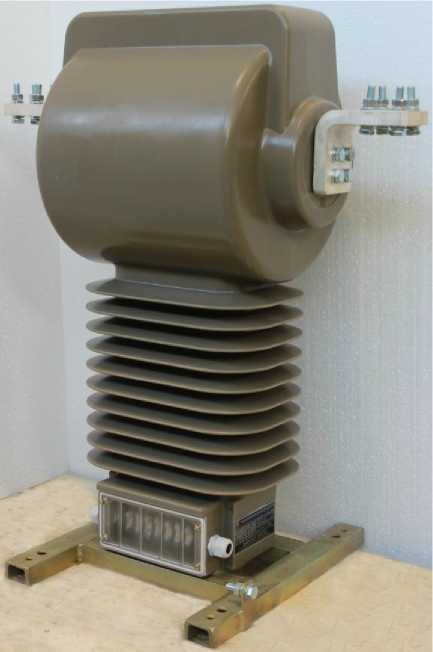

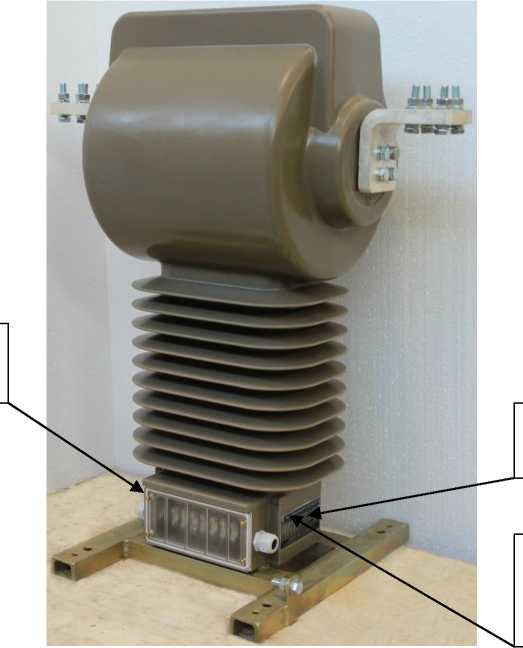

Рисунок 2 - Общий вид трансформаторов тока наружной установки ТОЛ-НТЗ-35-IV-ll (12)
Место пломбировки
Место нанесения заводских номеров
Место нанесения знака утверждения типа

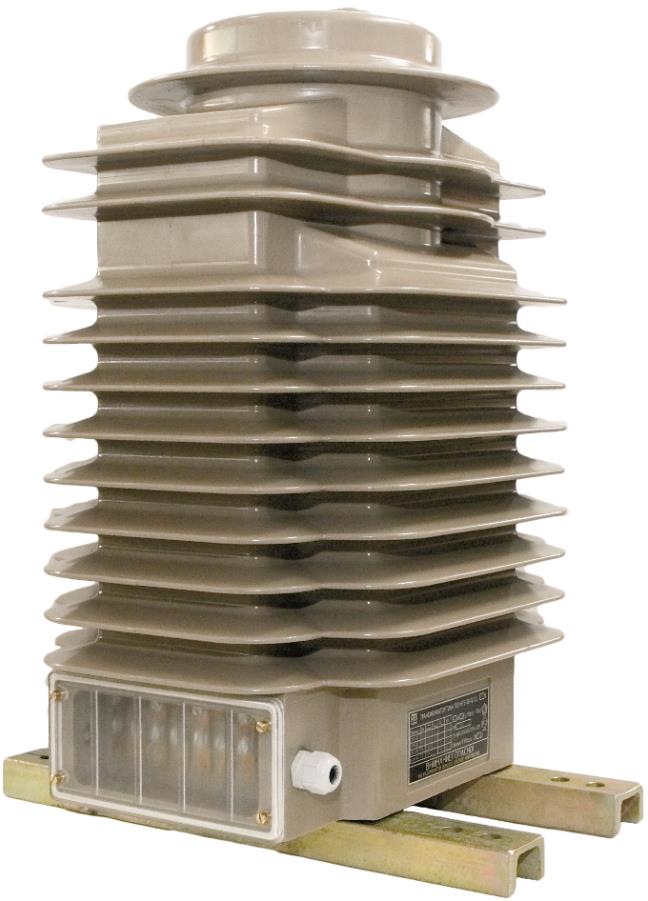

Рисунок 3 - Общий вид трансформаторов тока наружной установки ТОЛ-НТЗ-35-^-21
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток, А 1) |
от 5 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Число вторичных обмоток |
до 6 |
|
Номинальная вторичная нагрузка, В^А - с коэффициентом мощности COS ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 |
1; 2; 2,5 от 3 до 100 включ. |
|
Класс точности вторичных обмоток для измерений и учета 2) по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
|
Класс точности вторичных обмоток для защиты 2) - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 |
5Р;10Р 5Р; 10Р; 5PR; 10PR; PX; PXR; TPX; TPY; TPZ |
|
Номинальная предельная кратность вторичных обмоток для защиты с классами точности по ГОСТ 7746-2015 |
от 2 до 100 |
|
Номинальная предельная кратность вторичных обмоток для защиты с классами точности 5Р; 10Р; 5PR; 10PR по ГОСТ Р МЭК 61869-2-2015 |
от 2 до 100 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений с классами точности по ГОСТ 7746-2015 |
от 2 до 50 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений с классами точности по ГОСТ Р МЭК 61689-2-2015 |
от 2 до 50 |
|
Номинальный коэффициент расширения тока Кх вторичных обмоток для защиты с классами точности PX; PXR по ГОСТ Р МЭК 61869-2-2015 |
от 10 до 35 |
|
Симметрический номинальный коэффициент тока короткого замыкания 1\\^с вторичных обмоток для защиты с классами точности TPX; TPY; TPZ по ГОСТ Р МЭК 61869-2-2015 |
от 3 до 50 |
|
Номинальный коэффициент расширенного тока для переходного режима Км вторичных обмоток для защиты с классами точности TPX; TPY; TPZ по ГОСТ Р МЭК 61869-2-2015 |
от 3 до 50 |
|
Номинальная частота напряжения сети, Гц |
50 или 60 3) |
|
Примечания: 1) - по заказу трансформаторы могут изготавливаться с расширенным диапазоном первичного тока от 0,1 % до 200 % номинального первичного тока для классов точности 0,2S; 0,2; 0,5S; 0,5; 1 и от 10 % до 200 % номинального первичного тока для классов точности 5Р; 10Р; 5PR; 10PR; PX; PXR; TPX; TPY; TPZ; 2) - трансформаторы изготавливаются с вторичными обмотками, имеющими одно значение класса точности и одно соответствующее ему значение номинальной мощности, в соответствии с заказом; 3) - для экспортных поставок | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более (с установочной рамой) - длина - ширина - высота |
750 470 890 |
|
Масса, кг, не более |
170 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, диапазон рабочих температур от -60 до +40 °С 1), относительная влажность воздуха 100 % при +25 °С; или Т1, диапазон рабочих температур от -10 до +50 °С 1), относительная влажность воздуха 100 % при +35°С |
|
Примечание - 1) - верхнее рабочее значение температуры окружающего воздуха с учетом нагрева поверхности трансформаторов солнцем составляет для исполнения УХЛ1 -плюс 70 °С, для исполнения Т1 - плюс 80 °С | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
4-106 |
Знак утверждения типа
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока наружной установки ТОЛ-НТЗ-35-IV |
3414-013-30425794-2015 |
1 шт. |
|
Паспорт |
0.НТЗ.486.033 ПС |
1 экз. |
|
Руководство по эксплуатации |
0.НТЗ.142.033 РЭ |
1 экз. 1) |
|
Примечание - 1) размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» и предоставляется по запросу | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации 0.НТЗ.142.033 РЭ в разделе 3 «Устройство».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 3414-013-30425794-2015 «Трансформаторы тока наружной установки
ТОЛ-НТЗ-35-IV. Технические условия»
