Преобразователи первичные линейных перемещений Bm 713
| Номер в ГРСИ РФ: | 62392-15 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Преобразователи первичные линейных перемещений Вт 713 (далее - преобразователи) предназначены для измерений линейных перемещений и преобразования их в электрический сигнал (сопротивление).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62392-15 |
| Действует | по 25.11.2030 |
| Наименование | Преобразователи первичные линейных перемещений |
| Модель | Bm 713 |
| Приказы |
№2211 от
14.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8434f4d1-1648-73d4-5432-f369982ce0e0 |
Производитель / Заявитель
АО "НИИ физических измерений" (НИИФИ), РОССИЯ, г.Пенза
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 75 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
62392-15: Описание типа
2015-62392-15.pdf
|
Скачать | 189.9 КБ | |
|
62392-15: Методика поверки
2021-mp62392-15.pdf
|
Скачать | 595.5 КБ | |
|
62392-15: Описание типа
2025-62392-15.pdf
|
Скачать | 311.9 КБ |
Описание типа
Назначение
Преобразователи первичные линейных перемещений Вт 713 (далее - преобразователи) предназначены для измерений линейных перемещений и преобразования их в электрический сигнал (сопротивление).
Описание
Преобразователи Вт 713 потенциометрического типа, с аналоговым выходным сигналом (сопротивление).
Преобразователь состоит из:
- двух алюминиевых корпусов и платы, являющихся основными несущими элементами конструкции;
- чувствительного элемента (переменного резистор СП5-21А), предназначенного для преобразования вращательного движения шестерни в электрический сигнал (сопротивление);
- штока, служащего для воспроизведения линейного перемещения и преобразования его совместно с шестерней во вращательное движение;
- муфты, предназначенной для соединения шестерни с осью вращения резистора;
- барабана для преобразования линейных перемещений каната во вращательное движение оси переменного резистора;
- спиральной пружины, обеспечивающей возвратное движение штока;
- кабеля для подвода напряжения питания и снятия выходного сигнала с преобразователя.
Датчик жестко крепится на неподвижном блоке изделий.
Возвратно-поступательное перемещение объекта измерения воспринимаются штоком преобразователя. Переменный резистор преобразует механическое перемещение в пропорциональный ему электрический сигнал (сопротивление), который через кабель, оканчивающийся вилкой 2РМТ4КПЭШ1В1 поступает на регистрирующую аппаратуру.
При перемещении штока от исходного положения на величину диапазона измерений меняется выходное сопротивление преобразователя. В зависимости от диапазона измерений преобразователь имеет семь вариантов исполнений.

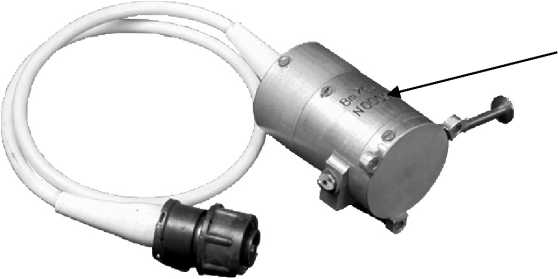

Общий вид преобразователя представлен на рисунке 1.
Место нанесения маркировки исполнения, предела измерений и заводского номера
Рисунок 1 - Общий вид преобразователя
Маркировка исполнения (шифр) и предел измерения в виде буквенно-цифрового обозначения, заводской номер в виде цифрового обозначения выполняются методом гравирования на корпусе преобразователя.
Нанесение знака поверки на преобразователи не предусмотрено.
Доступ к месту настройки невозможен без повреждения корпуса.
Габаритно-установочные размеры преобразователя (в зависимости от варианта исполнения) представлены на рисунке 2.
Рисунок 2 - Габаритно-установочные размеры преобразователя
Технические характеристики
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений в зависимости от исполнения, мм: - Bm 2.787.028; - Bm 2.787.028-01; - Bm 2.787.028-02; - Bm 2.787.028-03; - Bm 2.787.028-04; - Bm 2.787.028-05; - Bm 2.787.028-06 |
0-5,6 0-8 0-11 0-16 0-22 0-30 0-45 |
|
Полное сопротивление для исполнений, Колн., Ом: - Bm 2.787.028; Bm 2.787.028-01; Bm 2.787.028-02; - Bm 2.787.028-03; Bm 2.787.028-04; Bm 2.787.028-05; Bm 2.787.028-06 |
750±50 1500±75 |
|
Относительное значение выходного сопротивления в начале диапазона измерений для исполнений, Лнач., % от - от Bm 2.787.028 до Bm 2.787.028-05, не менее; - Bm 2.787.028-06 |
0,5 от 5 до 8 |
|
Относительное значение выходного сопротивления в конце диапазона измерения для исполнений, Лкон., % от Кполн,: - от Bm 2.787.028 до Bm 2.787.028-05, не более; - Bm 2.787.028-06 |
99,5 от 95 до 99,5 |
|
Разность относительных значений выходных сопротивлений для исполнений, (Лкон. - Лнач.), % от Кполн, не менее: - от Bm 2.787.028 до Bm 2.787.028-05; - Bm 2.787.028-06 |
90 - |
|
Пределы допускаемой приведенной погрешности, % |
± 1,5 |
|
Усилие поджатия штока, Н: - в начале диапазона изменений для исполнений, не менее: 1) Bm 2.787.028; Bm 2.787.028-01; Bm 2.787.028-03 Bm 2.787.028-05; 2) Bm 2.787.028 -02; Bm 2.787.028-04; 3) Bm 2.787.028-06 - в конце диапазона измерений для исполнений, не более: 1) Bm 2.787.028; Bm 2.787.028-01; Bm 2.787.028-03 Bm 2.787.028-05; 2) Bm 2.787.028 -02; Bm 2.787.028-04; 3) Bm 2.787.028-06 |
2,0 1,0 2,5 8 3,6 _ |
|
Масса, кг, не более |
0,18 |
Продолжение таблицы 1
|
1 |
2 |
|
Габаритные размеры для исполнений, мм, не более: - от Bm 2.787.028 до Bm 2.787.028-02; - от Bm 2.787.028-03 до Bm 2.787.028-05; - Bm 2.787.028-06 |
40,5 х 55,0 х 73,0 40,5 х 55,0 х 84,0 40,5 х 55,0 х 107,0 |
|
Диапазон рабочих температур, °С |
от минус 50 до 50 |
Знак утверждения типа
наносится на титульных листах эксплуатационной документации офсетным способом.
Комплектность
аблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
Bm713 |
1 шт. |
|
Формуляр |
Bm 2.787.028 ФО |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
Bm 2.787.028 ТО |
1 экз. |
|
Инструкция входного контроля |
Bm 2.787.028Д5 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 5 технического описания и инструкции по эксплуатации Вm 2.787.028 ТО.
Нормативные документы
1. Преобразователь первичный угловых перемещений Вm 713. Технические условия Bm2.787.028ТУ.
2. ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
