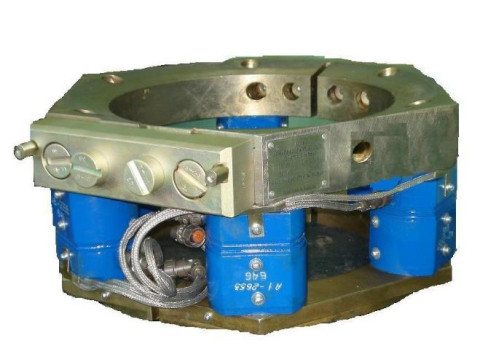

Преобразователи силы измерительные ПСИ-01
| Номер в ГРСИ РФ: | 62522-15 |
|---|---|
| Производитель / заявитель: | ОАО "НИКТИ средств контроля электронной аппаратуры и изделий электронной техники" (Контрольприбор), г.Пенза |
Преобразователи силы измерительные ПСИ-01 (далее - ПСИ-01) предназначены для измерений силы натяжения армоканатов системы преднапряжения защитной оболочки АЭС.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62522-15 |
| Действует | по 25.11.2030 |
| Наименование | Преобразователи силы измерительные |
| Модель | ПСИ-01 |
| Приказы |
№1945 от
11.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2212 от
14.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4231ed9c-d648-5935-f3f5-1d4ffdd1fd33 |
Производитель / Заявитель
АО «Контрольприбор», РОССИЯ, 440004, г. Пенза, ул. Центральная, стр. 1В
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 120 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
62522-15: Описание типа
2017-62522-15.pdf
Файл устарел
|
Скачать | 187 КБ | |
|
62522-15: Методика поверки
2017-mp62522-15.pdf
Файл устарел
|
Скачать | 165.5 КБ | |
|
62522-15: Описание типа
2017-62522-15-1.pdf
Файл устарел
|
Скачать | 187 КБ | |
|
62522-15: Описание типа
2025-62522-15.pdf
Файл устарел
|
Скачать | 231.6 КБ | |
|
62522-15: Методика поверки
2017-mp62522-15-1.pdf
Файл устарел
|
Скачать | 165.5 КБ | |
|
62522-15: Описание типа
2025-62522-15-1.pdf
|
Скачать | 231.6 КБ | |
|
62522-15: Описание типа
2017-62522-15-2.pdf
|
Скачать | 187 КБ | |
|
62522-15: Методика поверки
2017-mp62522-15-2.pdf
|
Скачать | 165.5 КБ |
Описание типа
Назначение
Преобразователи силы измерительные ПСИ-01 (далее - ПСИ-01) предназначены для измерений силы натяжения армоканатов системы преднапряжения защитной оболочки АЭС.
Описание
Принцип действия ПСИ-01 основан на преобразовании силы сжатия, действующей на шесть независимых измерительных датчиков силоизмерительных, в изменения частоты собственных свободных колебаний струны в каждом датчике силоизмерительном и последующим преобразованием каждого сигнала в цифровой код.
Конструктивно ПСИ-01 состоит из модуля силы ДС-01 (далее - ДС-01), преобразователя сигнала датчика-струна (далее - ПСД-С) и кабелей, соединяющих ДС-01 с ПСД-С.
ДС-01 состоит из шести независимых датчиков силоизмерительных, установленных параллельно между специальными силовводящими кольцами. Нижнее силовводящее кольцо служит для установки ДС-01 на плите анкерного устройства армоканата. Верхнее и нижнее силовводящие кольца могут быть сплошными или разрезными. Силовводящие кольца обеспечивают равномерное распределение силы по всем шести датчикам силоизмерительным. Датчик силоизмерительный состоит из упругого элемента с натянутой струной и электромагнитного устройствас двумя катушками (основной и резервной). Струна приводится в колебательное движение с помощью электромагнитного устройства, импульс возбуждения на которое поступает от ПСД-С. Электромагнитное устройство используется как для подачи возбуждающего импульса, так и для приема колебаний, генерируемых струной.
ПСД-С подключается при помощи кабелей к каждому независимому датчику силоизмерительному, преобразует частоту собственных свободных колебаний струны датчика силоизмерительного в цифровой код по основному и резервному каналу. ПСД-С обеспечивает временное хранение полученной информации и связь с ПВЭМ по интерфейсу стандарта RS-485.
Сумма показаний шести независимых датчиков силоизмерительных по основному измерительному каналу или по резервному измерительному каналу соответствует силе приложенной к ПСИ-01.
Фотографии общего вида и варианты исполнения ПСИ-01, отличающиеся исполнением верхних и нижних силовводящих колец приведены на рисунках 1 и 2.

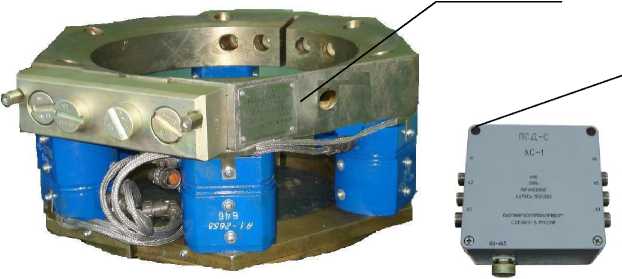

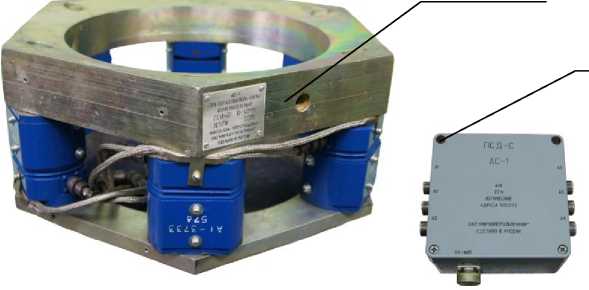

Знак поверки
Пломба
ДС-01 с разрезными кольцами
ПСД-С
ПСИ-01 с разрезными кольцами

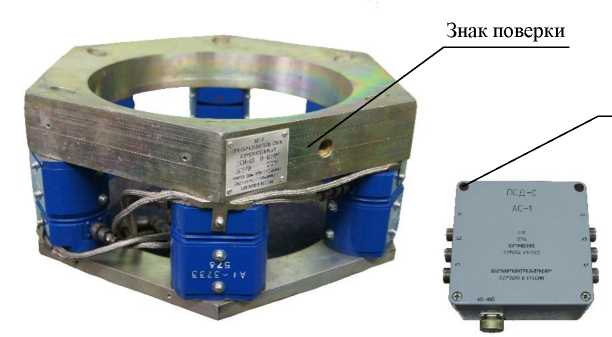

Знак поверки
Пломба

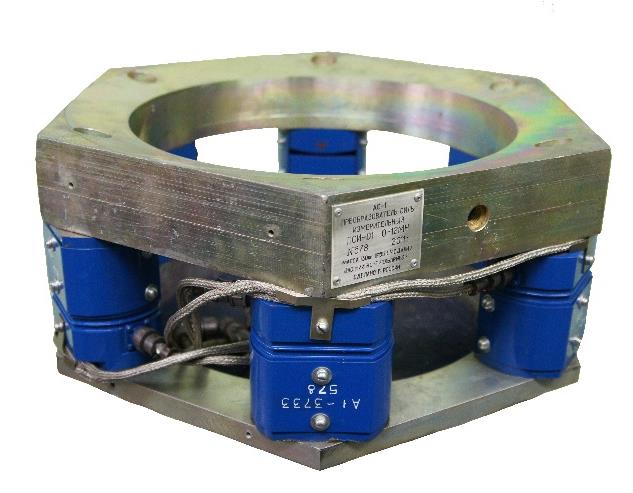

ДС-01 с целыми кольцами
ПСД-С
ПСИ-01 с целыми кольцами
Рисунок 2
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления крышки ПСД-С, в левом верхнем углу.
Программное обеспечение
Программное обеспечение (далее - ПО) включает в себя:
- автономное ПО;
- встроенное ПО.
Автономное ПО предназначено для поверки ПСИ-01, устанавливается в ПЭВМ с компакт диска, выполняет функции по обработке, хранению, передаче и представлению измерительной информации и обеспечивает:
- обмен информацией между ПЭВМ и ПСИ-01;
- настройку каналов измерения ПСИ-01;
- визуализацию и сохранение полученных данных по результатам измерений;
- анализ результатов поверки;
- формирование отчётов по результатам поверки.
Встроенное ПО устанавливается в ПСД-С выполняет функции по обработке, хранению и передаче измерительной информации и обеспечивает:
- настройку измерительных каналов ПСД-С;
- выдачу импульса запроса и съем данных с датчиков силоизмерительных;
- сохранение полученных результатов измерения в памяти ПСД-С;
- передача полученных результатов измерения в ПЭВМ по ее запросу.
Встроенное ПО не имеет пользовательского интерфейса и работает только по командам автономного ПО из ПЭВМ.
Всё ПО является метрологически значимым.
И дентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения (автономного ПО)
|
Идентификационные данные (признаки) автономного ПО |
Значение |
|
Идентификационное наименование ПО |
Niikp.PSI.Test.exe |
|
Номер версии (идентификационный номер ПО) |
Не ниже v.1.0.0.0 |
|
Цифровой идентификатор ПО |
d7a37d009e60f4d11d9553c8988a1797 |
|
Алгоритм определения контрольной суммы |
md5 |
Таблица 2 - Идентификационные данные программного обеспечения (встроенного ПО)
|
Идентификационные данные (признаки) встроенного ПО |
Значение |
|
Идентификационное наименование ПО |
PSD-S |
|
Номер версии (идентификационный номер ПО) |
Не ниже v.12 |
|
Цифровой идентификатор ПО |
Не доступно |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы ПСИ-01, МН |
от 2,4 до 12 |
|
Диапазон показаний силы ПСИ-01, МН |
от 0 до 12 |
|
Дискретность отсчета ПСИ-01, кН |
1 |
|
Пределы допускаемой абсолютной погрешности измерений силы ПСИ-01, кН |
±(120+2,44) |
|
Диапазон измерений силы датчиком силоизмерительным (по основному и резервному каналу), МН |
от 0,4 до 2 |
|
Диапазон показаний датчика силоизмерительного (по основному и резервному каналу), МН |
от 0 до 2 |
|
Дискретность отсчета датчика силоизмерительного (по основному и резервному каналу), кН |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений силы датчиком силоизмерительным (по основному и резервному каналу), кН |
±(20+0,4-t) |
|
Примечание: t - интервал времени в годах, прошедший с момента поверки | |
Таблица 4 - Основный технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
42±6 |
|
Г абаритные размеры средства измерений, мм, не более | |
|
- высота |
245 |
|
- ширина |
705 |
|
- длина |
545 |
|
Масса, кг, не более |
130 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от -40 до +60 |
|
- относительная влажность воздуха при температуре плюс 25 оС, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Вероятность безотказной работы за 450 000 ч |
0,97 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также рядом с шильдиком, закрепленным на кольце ПСИ-01 несмывающейся краской.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь силы измерительный ПСИ-01 |
АМЦ2.782.000 или АМЦ2.782.000-01 |
1 шт. |
|
Формуляр |
АМЦ2.782.000 ФО или АМЦ2.782.000-01 ФО |
1 экз. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации (поставляется с первой партией ПСИ-01, отправляемой в один адрес) |
АМЦ2.782.000 РЭ |
1 экз. |
|
Методика поверки (поставляется с первой партией ПСИ-01, отправляемой в один адрес) |
МП 2301-278-2015 |
1 экз. |
|
Диск установочный Поверка. Преобразователь силы измерительный ПСИ-01. Программное обеспечение и руководство оператора (поставляется с первой партией ПСИ-01, отправляемой в один адрес) |
АМЦ5.106.041 |
1 шт. |
|
Комплект инструмента и принадлежностей для поверки (поставляется по отдельному договору) |
АМЦ4.074.009 |
1 компл. |
Поверка
осуществляется по документу МП 2301-278-2017 «Преобразователи силы измерительные ПСИ-01. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 марта 2017 г.
Основные средства поверки:
Машины силовоспроизводящие 3-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,2 %.
Знак поверки в виде оттиска клейма наносится несмывающейся краской рядом с шильдиком, закрепленным на кольце ПСИ-01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.
2 ТУ 4343-133-04671464-06 Преобразователи силы измерительные ПСИ-01 АМЦ2.782.000. Технические условия.
