Адгезиметры гидравлические Elcometer 506
| Номер в ГРСИ РФ: | 62707-25 |
|---|---|
| Категория: | Адгезиметры |
| Производитель / заявитель: | Фирма "Elcometer Instruments Ltd.", Великобритания |
Адгезиметры гидравлические Elcometer 506 (далее - адгезиметры) предназначены для измерений усилия, необходимого для отрыва нанесенных покрытий (лакокрасочных, изоляционных, порошковых и других) от материала основания.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 62707-25 | |||||||||
| Действует | по 01.08.2030 | |||||||||
| Наименование | Адгезиметры гидравлические | |||||||||
| Модель | Elcometer 506 | |||||||||
| Модификации |
Elcometer F506-A Elcometer F506-D |
|||||||||
| Приказы |
№1551 от
01.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 05af30ae-b697-b685-ffae-ffbe0679b0f8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Elcometer Limited, СОЕДИНЕННОЕ КОРОЛЕВСТВО, M43 6BU, Edge Lane, Manchester
Поверка
| Методика поверки / информация о поверке |
РТ-МП-179-445-2025 Государственная система обеспечения единства измерений. Адгезиметры гидравлические Elcometer 506. Методика поверки
(с 01.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
62707-25: Описание типа
2025-62707-25.pdf
Файл устарел
|
Скачать | 738.8 КБ | |
|
62707-25: Методика поверки
РТ-МП-179-445-2025
2025-mp62707-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
62707-25: Описание типа
2025-62707-25-1.pdf
|
Скачать | 738.8 КБ | |
|
62707-25: Методика поверки
РТ-МП-179-445-2025
2025-mp62707-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Адгезиметры гидравлические Elcometer 506 (далее - адгезиметры) предназначены для измерений усилия, необходимого для отрыва нанесенных покрытий (лакокрасочных, изоляционных, порошковых и других) от материала основания.
Описание
Конструктивно адгезиметры состоят из кривошипной рукоятки регулировки величины прилагаемой нагрузки, винта грубой регулировки и индикатора, объединенных в едином корпусе, быстроразъемной соединительной муфты, подсоединенной при помощи гибкого шланга.
Рукоятка регулировки величины прилагаемой нагрузки выполнена в виде кривошипной рукоятки для вращения рукой.
Принцип действия адгезиметров основан на измерении усилия, требуемого для отрыва участка покрытия от материала основания. К измеряемому покрытию при помощи адгезива прикрепляется тестовый элемент (упор) из комплекта поставки (покрытие может обрезаться вокруг тестового элемента, если это предписано стандартом или методикой проведения измерения). После отвердевания адгезива быстроразъемная соединительная муфта устанавливается на тестовый элемент и зажимает его. Величина прилагаемой нагрузки регулируется оператором сначала при помощи поворота винта грубой регулировки, а затем вращением кривошипной рукоятки.
Когда величина прилагаемого усилия превышает степень адгезии покрытия, тестовый элемент и покрытие отделяются от основания. Во время проведения измерений на индикаторе регистрируется максимальное гидравлическое давление, которое является эквивалентом степени адгезии покрытия к основанию.
К данному типу средства измерений относятся адгезиметры следующих модификаций: Elcometer F506-A и Elcometer F506-D. Модификации отличаются метрологическими характеристика и типом индикатора: аналогового типа (Elcometer F506-A) или цифрового типа (Elcometer F506-D).
Адгезиметры могут быть упомплектованы тестовыми элементами (упорами) диаметром 14,2; 20; 50 мм.
Адгезиметры могут использоваться как на горизонтальных, так и на вертикальных поверхностях.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на корпус адгезиметра.
Общий вид адгезиметров представлен на рисунках 1 и 2.

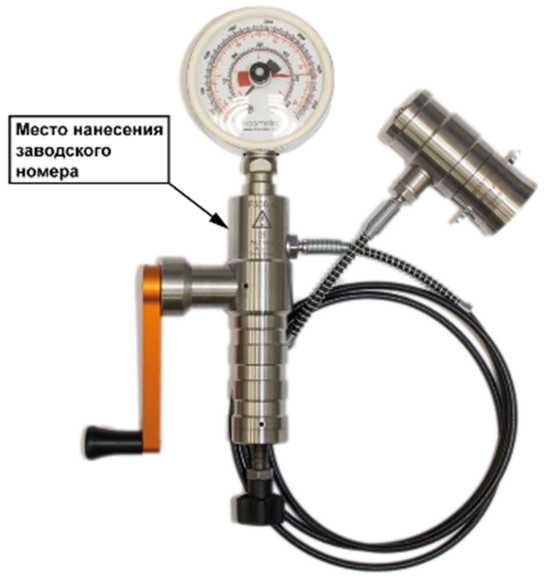

Рисунок 1 - Общий вид адгезиметров гидравлических модификации Elcometer F506-A
Рисунок 2 - Общий вид адгезиметров гидравлических модификации Elcometer F506-D
Пломбирование адгезиметров не предусмотрено.
Программное обеспечение
Программное обеспечение предустановленно только в модификации адгезиметра Elcometer F506-D и предназначено для отображения на индикаторе адгезиметра результатов измерений и выполнения настройки параметров измерений.
Программное обеспечение реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
недоступно пользователю |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
1.04.06 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений усилия отрыва покрытий, МПа - Elcometer F506-A с тестовым элементом (упором) диаметром 14,2 мм - Elcometer F506-A с тестовым элементом (упором) диаметром 20 мм - Elcometer F506-A с тестовым элементом (упором) диаметром 50 мм - Elcometer F506-D с тестовым элементом (упором) диаметром 14,2 мм - Elcometer F506-D с тестовым элементом (упором) диаметром 20 мм - Elcometer F506-D с тестовым элементом (упором) диаметром 50 мм |
от 6 до 46 от 3 до 23 от 0,5 до 3,7 от 4 до 50 от 2 до 25 от 0,4 до 4,0 |
|
Пределы допускаемой приведенной к максимальному значению диапазона измерений погрешности измерений усилия отрыва покрытий, % - Elcometer F506-A - Elcometer F506-D |
±2,0 ±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина ширина высота), мм, не более - Elcometer F506-A и Elcometer F506-D с тестовыми элементами (упорами) диаметром 14,2 мм и 20 мм - Elcometer F506-A и Elcometer F506-D с тестовыми элементами (упорами) диаметром 50 мм |
290x142x85 290x142x110 |
|
Масса, кг, не более - Elcometer F506-A и Elcometer F506-D с тестовыми элементами (упорами) диаметром 14,2 мм и 20 мм - Elcometer F506-A и Elcometer F506-D с тестовыми элементами (упорами) диаметром 50 мм |
2,0 2,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от -10 до +60 от 40 до 80 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Адгезиметр гидравлический Elcometer 506 |
- |
1 шт. |
|
Тестовые элементы (упоры) 20 мм |
- |
10 шт.* |
|
Юбка для упоров диаметром 20 мм |
- |
* 1 шт. |
|
Рукоятка для резака 20 мм |
- |
* 1 шт. |
|
Резак для обрезки упоров 20 мм |
- |
* 1 шт. |
|
Тестовые элементы (упоры) 50 мм |
- |
** 6 шт. |
|
Юбка для упоров диаметром 50 мм |
- |
* ** 1 шт. |
|
Оправка для резака 50 мм |
- |
* ** 1 шт. |
|
Резак для обрезки упоров 50 мм |
- |
* ** 1 шт. |
|
Тестовые элементы (упоры) 14,2 мм |
- |
*** 10 шт. |
|
Адгезив |
- |
1 шт. |
|
Абразивная подушка |
- |
1 шт. |
|
Защитный кейс для переноски |
- |
1 шт. |
|
Батареи LR6 типа АА (только для прибора с индикатором цифрового типа) |
- |
2 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* только в наборах с тестовыми элементами (упорами) 20 мм. только в наборах с тестовыми элементами (упорами) 50 мм. поставляется по отдельному заказу. | ||
Сведения о методах измерений
приведены в разделах 4 «Подготовка прибора к проведению тестирования», 5 «Подсоединение прибора к упору», 6 «Проведение тестирования», 7 «Оценка результатов (разрушающий тест)» руководства по эксплуатации.
Нормативные документы
Адгезиметры Elcometer 506. Стандарт предприятия/
