Комплексы измерительно-вычислительные "Вектор-02"
| Номер в ГРСИ РФ: | 62761-15 |
|---|---|
| Производитель / заявитель: | ЗАО "ИПФ Вектор", г.Тюмень |
Комплексы измерительно-вычислительные «Вектор-02» (далее - ИВК) предназначены для измерения выходных токовых, частотных, импульсных и цифровых сигналов измерительных преобразователей, преобразования их в числовые значения измеряемых величин и вычисления результатов косвенных совокупных измерений в соответствии с установленными алгоритмами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62761-15 |
| Действует | по 25.08.2025 |
| Наименование | Комплексы измерительно-вычислительные |
| Модель | "Вектор-02" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 787a7cb7-b886-0bb4-9f0e-c2e0003e2e42 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»), г. Тюмень.
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 150 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
62761-15: Описание типа
2024-62761-15.pdf
|
Скачать | 591.9 КБ | |
|
62761-15: Методика поверки
2024-mp62761-15.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные «Вектор-02» (далее - ИВК) предназначены для измерения выходных токовых, частотных, импульсных и цифровых сигналов измерительных преобразователей, преобразования их в числовые значения измеряемых величин и вычисления результатов косвенных совокупных измерений в соответствии с установленными алгоритмами.
Описание
Принцип действия ИВК основан на измерении и преобразовании входных электрических сигналов, поступающих от первичных преобразователей расхода, давления. температуры, объема, массы и т.д., в значения измеряемых величин. Вычисления результатов косвенных измерений осуществляются с помощью заложенного в ИВК программного обеспечения.
Конструктивно ИВК выполнен в двух исполнениях: в виде стационарного шкафа или переносного кейса. ИВК состоит из следующих функциональных блоков:
- промышленные компьютеры;
- платы гальванической развязки и подготовки входных сигналов;
- блоки питания;
- искробезопасные барьеры;
- блоки клеммных соединений.
ИВК обеспечивает выполнение следующих основных функций:
- измерение входных электрических сигналов, поступающих от измерительных преобразователей силы постоянного тока, частоты и периода импульсного сигнала, количества импульсов, количества импульсов за интервал времени и отношения количества импульсов за интервал времени;
- преобразование входных электрических сигналов в значения величин;
- контроль значений величин электрических сигналов;
- управление автоматическими пробоотборниками;
- управление электроприводами запорно-регулирующей арматуры, насосных агрегатов и турбокомпрессором;
- управление электроприводами крана-манипулятора или 4-х ходового крана ТПУ;
- управление гидроприводом компакт-прувера;
- формирование оперативных отчётов с возможностью просмотра и печати;
- создание и ведение журналов событий с возможностью просмотра и печати;
- создание и ведение архивов учетной информации с возможностью просмотра и печати;
- поверка и контроль метрологических характеристик (МХ) преобразователей расхода (ПР);
- формирование, архивирование, отображение и печать протоколов поверки и контроля ПР;
- обмен данными с компьютером верхнего уровня.
ИВК обеспечивает вычисление значений следующих основных величин:
- объёма продукта;
- массы продукта;
- объёмного и массового расхода продукта;
- суммарного объёмного и массового расхода продукта;
- температуры продукта;
- давления продукта;
- плотности продукта;
- вязкости продукта;
- перепада давления продукта;
- объёмной и массовой доли воды в продукте;
- массовой доли серы в продукте;
- параметры окружающей среды (влажность, температура, давления и т. д);
- коэффициента преобразования преобразователей объёмного расхода (ПОР) при определении МХ по ТПУ или КП;
- коэффициента преобразования ПОР при определении МХ по эталонному преобразователю расхода (ЭПР);
- коэффициента преобразования ПОР при определении МХ по мернику;
- коэффициента преобразования, коэффициента коррекции, градуировочного коэффициента преобразователя массового расхода (ПМР) при определении МХ по ТПУ или КП и преобразователю плотности (ПП);
- коэффициента преобразования, коэффициента коррекции, градуировочного коэффициента ПМР при определении МХ по ЭПР;
Пломбирование промышленных компьютеров, входящих в состав ИВК, осуществляется при помощи винтов с отверстиями, через которые проволокой обвязывается «корзина» каждого промышленного компьютера (Рисунок 2). Заводской номер, в виде цифрового обозначения, наносится на информационной табличке, размещаемой на внутренней стороне двери шкафа измерительно-вычислительного комплекса. Знак поверки наносят на пломбу, устанавливаемую на каркас промышленного компьютера.
Общий вид ИВК показан на рисунке 1.

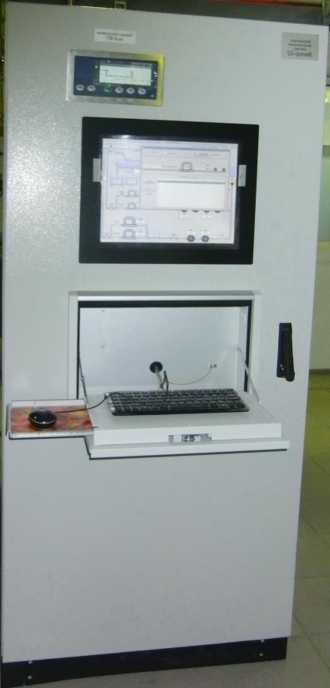

Рисунок 1 - Общий вид ИВК

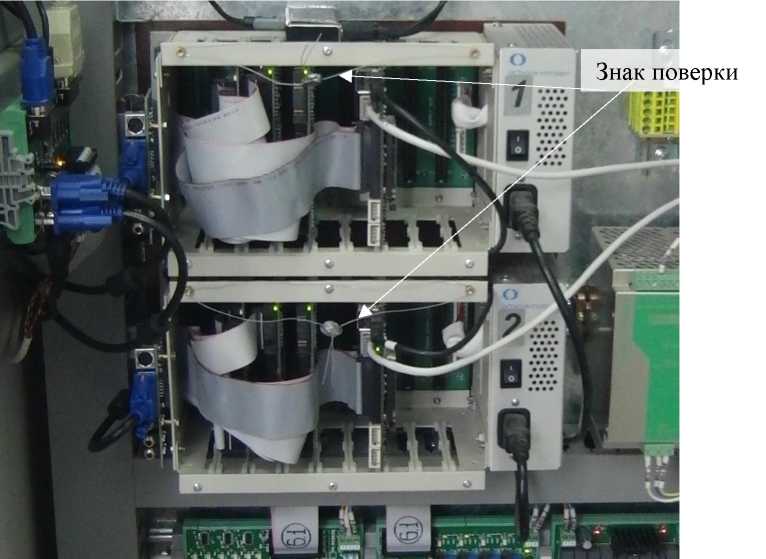

Рисунок 2 - Места установки поверительных пломб

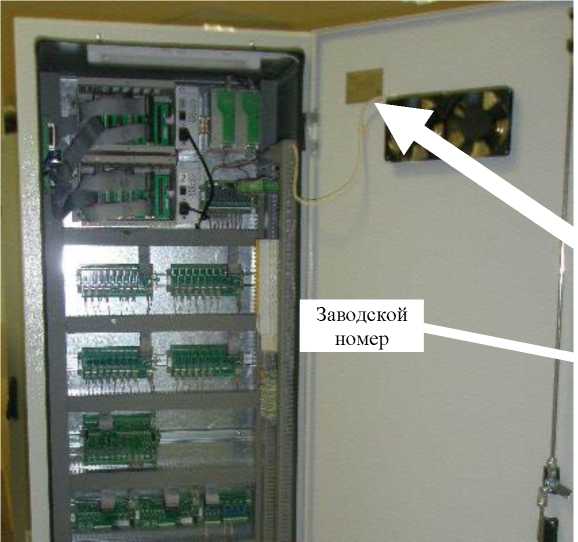

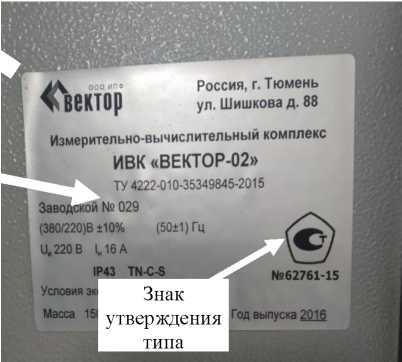

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
ИВК имеет встроенное прикладное программное обеспечение (далее - ПО ИВК)
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК «Вектор-02» |
|
Идентификационное наименование ПО |
icc_mt |
|
Номер версии (идентификационный номер) ПО |
6.4.2 |
|
Цифровой идентификатор ПО |
3555877189 |
|
Другие идентификационные данные |
_ |
Защита данных от несанкционированного доступа в ПО ИВК обеспечивается разграничением прав пользователей. Введены четырехуровневая система доступа и система паролей. Предусмотрена физическая защита (опломбирование) контроллеров, установленных в ИВК, от несанкционированного доступа.
Контроль целостности и подлинности ПО осуществляется по номеру версии и цифровому идентификатору, вычисляемому по алгоритму CRC32. Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК.
Уровень защиты в соответствии с Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Аналоговые входы: - диапазон измерения силы постоянного тока, мА |
от 4 до 20 |
|
Аналоговые выходы: - диапазон воспроизведения силы постоянного тока, мА |
от 0 до 20 |
|
Импульсные входы: - диапазон амплитуды входного сигнала, В - диапазон измерения частоты импульсного сигнала, Гц |
от 3 до 15 от 10 до 10000 |
|
Импульсные входы: - диапазон амплитуды входного сигнала, В - диапазон измерения частоты импульсного сигнала, Гц |
от 0,2 до 1 от 10 до 2000 |
|
Частотные входы: - диапазон амплитуда входного сигнала, В - диапазон измерений частоты сигнала, Гц |
от 3 до 5 от 10 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
± 0,010 |
|
Пределы допускаемой относительной погрешности измерения, %: - периода импульсного сигнала - частоты импульсного сигнала - количества импульсов - количества импульсов за интервал времени - отношения количества импульсов за интервал времени |
± 0,002 ± 0,002 ± 0,005 ± 0,005 ± 0,010 |
|
Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значение объёма продукта, %: - для преобразователей объёмного расхода - для преобразователей массового расхода жидкости и преобразователей плотности |
± 0,005 ± 0,025 |
|
Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значение массы жидкости, %: - для преобразователей объёмного расхода и преобразователей плотности - для преобразователей массового расхода |
± 0,025 ± 0,005 |
|
Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значение коэффициента преобразования объёмного преобразователя расхода при определении МХ, %: - по трубопоршневой установке и КП - по эталонному преобразователю объёмного расхода, контрольному преобразователю объёмного расхода - по эталонному преобразователю массового расхода, контрольному преобразователю массового расхода и преобразователю плотности |
± 0,020 ± 0,020 ± 0,025 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значение коэффициента преобразования преобразователя массового расхода при определении МХ, %: - по трубопоршневой установке или КП и преобразователю плотности |
± 0,025 |
|
- по эталонному преобразователю объёмного расхода, контрольному преобразователю объёмного расхода, преобразователю объемного расхода и преобразователю плотности |
± 0,025 |
|
- по эталонному преобразователю массового расхода, контрольному преобразователю массового расхода |
± 0,005 |
|
Отклонение результатов вычислений ИВК от расчётных значений, ед. мл. р. |
1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерения силы постоянного тока (определяется заказом) |
от 8 до 64 |
|
Количество каналов воспроизведения силы постоянного тока (определяется заказом) |
от 2 до 8 |
|
Количество каналов измерения количества импульсов амплитудой от 3 до 15 В, частотой от 10 до 10000 Гц (определяется заказом) |
от 8 до 24 |
|
Количество каналов измерения количества импульсов амплитудой от 0,2 до 1,0 В, частотой от 10 до 2000 Гц (определяется заказом) |
от 2 до 6 |
|
Количество каналов измерения частотного сигнала амплитудой от 3 до 5 В, и частотой от 10 до 2000 Гц (определяется заказом) |
от 2 до 6 |
|
Количество каналов для подключения детекторов трубопоршневой установки типа «сухой» контакт (определяется заказом) |
4 |
|
Количество каналов типа «сухой» контакт (определяется заказом) |
16 или 24 |
|
Количество выходных каналов типа «сухой» контакт (определяется заказом) |
8 или 24 |
|
Условия эксплуатации: - рабочий диапазон температуры окружающего воздуха, °С - рабочий диапазон относительной влажности окружающего воздуха, % - рабочий диапазон атмосферного давления, кПа |
от +5 до +35 от 30 до 80 от 84 до 106 |
|
Параметры электропитания - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, кВт, не более |
220+33 50±0,4 1 |
|
Масса без упаковки, кг, не более |
200 |
|
Габаритные размеры приборного шкафа, мм, не более - ширина - глубина - высота |
800 600 2000 |
|
Режим работы |
непрерывный |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на маркировочную табличку ИВК и титульные листы эксплуатационной документации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количеств о |
|
Комплекс измерительно-вычислительный |
Вектор-02 |
1 экз. |
|
Комплекс измерительно-вычислительный «ВЕКТОР». Паспорт ИВК «ВЕКТОР» |
4222.010.35349845 ПС |
1 экз. |
|
Комплекс измерительно-вычислительный «ВЕКТОР». Руководство по эксплуатации |
4222.010.35349845 РЭ |
1 экз. |
|
Комплекс измерительно-вычислительный «ВЕКТОР». Руководство оператора |
4222.010.35349845 РО |
1 экз. |
|
Комплекс измерительно-вычислительный «ВЕКТОР». Алгоритмы вычислений |
4222.010.35349845 АВ |
1 экз. |
|
Комплекс измерительно-вычислительный «ВЕКТОР». Альбом схем |
4222.010.35349845 АС |
1 экз. |
|
Комплект ЗИП |
1 экз. | |
|
Резервная копия программного обеспечения |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1- 10-16 до 100 А»;
ТУ 4222-010-35349845-2015 Комплексы измерительно-вычислительные «Вектор-02». Технические условия.
