Измерители параметров электрических и магнитных полей П3-90

Назначение

Измерители параметров электрических и магнитных полей П3-90 (далее - измерители П3-90) предназначены для измерений напряженности электрического и магнитного полей (далее - НЭП и НМП) в режимах непрерывной генерации.

Описание

Принцип действия измерителей П3-90 состоит в преобразовании трехкоординатными антеннами трех ортогональных составляющих вектора измеряемого параметра электромагнитного поля в напряжение, которое поступает на блок измерительный «Циклон-Т» (далее - БИ), который выполняет обработку информации и отображение параметров измеряемого электромагнитного поля на жидкокристаллическом индикаторе (далее - ЖК-индикатор).

Измерители П3-90 состоят из блока измерительного «Циклон-Т» (далее - БИ), и комплекта сменных антенн.

В комплект сменных антенн входят:

- антенна магнитная АМ1 (далее - антенна АМ1) для измерений НМП в диапазонах частот от 0,01 до 0,03 МГц; от 0,3 до 3 МГц; от 30 до 50 МГц;

- антенна электрическая АЭ1 (далее - антенна АЭ1) для измерений НЭП в диапазоне частот от 0,03 до 300 МГц;

- антенна электрическая АЭ2 (далее - антенна АЭ2) для измерений НЭП промышленной частоты 50 Гц и в диапазоне от 0,01 до 0,03 МГц.

Каждая антенна состоит из измерительного преобразователя, усилителя, помещенного в металлический корпус, и кабеля связи с БИ.

Измерительный преобразователь антенны АМ1 имеет три ортогонально расположенные катушки, помещенные в цилиндрический пластмассовый корпус.

Измерительный преобразователь антенны АЭ1 состоит из трех ортогонально расположенных пар диполей, помещенных в сферический пластмассовый корпус. Антенна АЭ1 имеет фланец с резьбой, к которому крепится неметаллическая ручка-держатель для уменьшения искажений поля при измерениях.

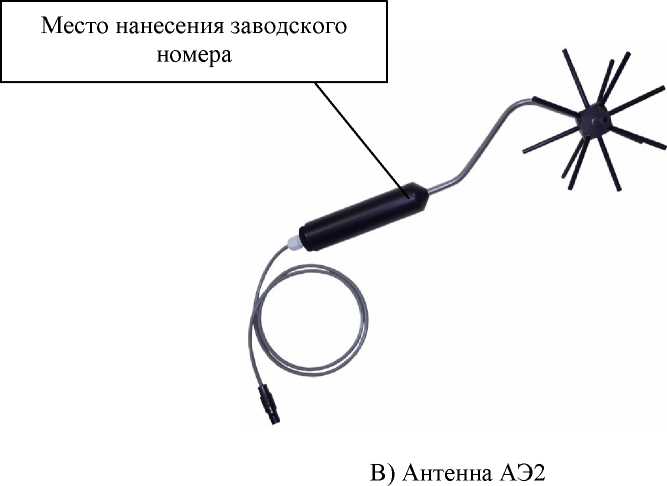

Измерительный преобразователь антенны АЭ2 имеет три ортогонально расположенные пары диполей и семь симметрирующих штырей, установленных в изолятор, имеющий форму куба. Измерительный преобразователь закреплен на металлической изогнутой штанге. Для удобства диполи и симметрирующие штыри являются съемными и для их крепления в центре каждой стороны куба имеются резьбовые втулки. Антенна АЭ2 имеет фланец с резьбой, к которому крепится неметаллическая ручка-держатель для уменьшения искажений поля при измерениях.

БИ, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение постоянного напряжения, обработку информации и отображения значений параметров электромагнитного излучения.

Конструктивно БИ выполнен в виде моноблока из пластмассового корпуса. На передней панели корпуса находится ЖК-индикатор и клавиатура мембранного типа. На верхней торцевой стороне корпуса БИ находится розетка для подключения антенного кабеля, на боковой стороне - держатель microSD карты памяти, используемой для сохранения данных. С обратной стороны корпуса БИ, под съемной защелкивающейся крышкой, расположен батарейный отсек. рассчитанный на четыре аккумулятора (батареи) типоразмера АА.

Питание измерителей П3-90 осуществляется от четырех аккумуляторов (батареи)

типоразмера АА. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.

Внешний вид измерителей П3-90 представлен на рисунке 1.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Номерная пломба от несанкционированного доступа

А) Блок измерительный «Циклон-Т» с антенной АЭ1

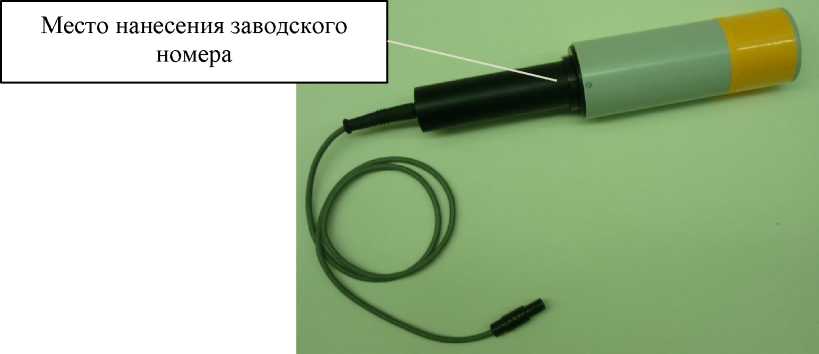

Б) Антенна АМ1

Рисунок 1 - Внешний вид измерителей П3-90

Заводской номер наносится типографским способом на шильдик на корпус блока измерительного «Циклон-Т» и на шильдик на корпус антенн. Формат нанесения заводского номера цифровой.

Нанесение знака поверки не предусмотрено.

Элементы измерителей П3-90, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи опломбирования корпуса БИ самоклеющейся номерной пломбой. Схема пломбирования измерителей П3-90 от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 1А.

Комплект поставки измерителя П3-90 размещается в кейсе.

Измерители П3-90 могут использоваться при проведении специальной оценки условий труда, производственного контроля, гигиенической оценки безопасности производственного оборудования и бытовой техники, безопасности производственных зон и рабочих мест, жилых и производственных помещений.

Программное обеспечение

Программное обеспечение (далее - ПО), реализованное в виде микропроцессорной программы, устанавливается в БИ изготовителем.

ПО выполняет функции задания режимов работы, обработку входного напряжения и отображения значений параметров электромагнитного поля.

Таблица 1 - Идентификационные данные (признаки) ПО измерителей П3-90

Защита ПО измерителей П3-90 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Условия применения антенны АЭ1

Знак утверждения типа

наносится при изготовлении печатью на верхний слой пленочной клавиатуры, которая размещается на передней панели корпуса блока измерительного «Циклон-Т» и типографским способом на титульном листе документа «Измеритель параметров электрических и магнитных полей П3-90. Паспорт РМКУ.411180.009 ПС».

Комплектность

Таблица 3 - Комплектность поставки измерителей П3-90

Сведения о методах измерений

приведены в разделе 5 «Порядок работы» документа РМКУ.411180.009 РЭ «Измерители параметров электрических и магнитных полей П3-90. Руководство по эксплуатации».

Нормативные документы

1 ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.

2 ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.

3 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц.
