Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ЗСВ
| Номер в ГРСИ РФ: | 63214-16 |
|---|---|
| Производитель / заявитель: | Западная водопроводная станция МГП "Мосводоканал", г.Москва |
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ЗСВ (далее - АСДКУ) предназначена для непрерывного измерения и контроля параметров водоподготовки: давления воды в водоводах и коллекторах, объемного расхода воды в водоводах I и II подъемов, оборотной воды, сточных вод, иловых вод, уровня воды в резервуарах питьевой воды, качества воды (мутности, цветности, содержания остаточного хлора, алюминия, щелочности, аммония, рН-метрии) Западной станции водоподготовки (ЗСВ) АО «Мосводоканал».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 63214-16 | ||||||
| Наименование | Система измерительная автоматизированная диспетчерского контроля и управления | ||||||
| Модель | АСДКУ ЗСВ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d809e595-399c-a851-08d2-b76b8a8740b2 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Западная станция водоподготовки АО "Мосводоканал", г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
63214-16: Описание типа
2023-63214-16.pdf
|
Скачать | 393.9 КБ | |
|
63214-16: Методика поверки
2016-mp63214-16.pdf
|
Скачать | 534.6 КБ |
Описание типа
Назначение
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ЗСВ (далее - АСДКУ) предназначена для непрерывного измерения и контроля параметров водоподготовки: давления воды в водоводах и коллекторах, объемного расхода воды в водоводах I и II подъемов, оборотной воды, сточных вод, иловых вод, уровня воды в резервуарах питьевой воды, качества воды (мутности, цветности, содержания остаточного хлора, алюминия, щелочности, аммония, рН-метрии) Западной станции водоподготовки (ЗСВ) АО «Мосводоканал».
Описание
Принцип действия АСДКУ заключается в измерении технологических параметров с помощью датчиков и аналого-цифровом преобразовании выходных аналоговых сигналов этих датчиков измерительными модулями контроллеров. Далее преобразованные цифровые сигналы передаются в локальную вычислительную сеть ЗСВ, на АРМ дежурного диспетчера ЗСВ и по корпоративной сети в центральное диспетчерское управление АО «Мосводоканал».
Серверное оборудование осуществляет с заданным интервалом времени последовательный опрос информации о технологических параметрах, поступающей с контроллеров, регистрацию, отображение, архивирование и хранение результатов измерения. Вывод информации об измеренных параметрах осуществляется на АРМ диспетчера с помощью специализированного ПО «Таблицы и графики».
АСДКУ состоит из измерительных каналов (ИК) и представляет собой трехуровневую систему:
1-й уровень - первичные измерительные преобразователи (датчики) технологических параметров в унифицированные сигналы силы постоянного тока;
2-й уровень включает:
- контроллеры программируемые логические PLC Modicon (Госреестр № 18649-09) с модулями ввода аналоговых сигналов TSX AEZ 802, TSX AEY 810 или с преобразователями измерительными серии Inline IB IL AI 4/I-PAC (Госреестр 58642-14),
- РС-совместимые контроллеры с модулями ввода аналоговых сигналов IC-538MA, 73L-II020 и преобразователями измерительными ISO-А (Госреестр № 24245-03);
- контроллеры Moducon M251 с модулями ввода аналоговых сигналов TM3AI8 (госре-естр № 71202-18);
- контроллеры Modicon M340 с модулями ввода аналоговых сигналов BMXAMI0810 (госреестр № 67370-17);
3-й уровень - серверное оборудование, осуществляющее сбор, хранение и передачу информации, автоматизированное рабочее место (АРМ) дежурного оператора, включающее персональный компьютер (ПК) для визуализации технологических параметров, выполнения расчетов, ведения протоколов, архивации данных, обработки измерительной информации.
При необходимости в измерительных каналах АСДКУ могут быть установлены модули защиты от импульсных помех, бросков напряжения и сверхтоков при грозовых разрядах (типа НЕВОД+3, Diamond SP3000P).
АСДКУ ЗСВ состоит из измерительных каналов (ИК) следующих типов:
1 Каналы измерений объемного расхода воды в водоводах I и II подъемов, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
расходомеры - счетчики УРС 002 (рег. № 67520-17);
- вторичная (электрическая) часть ИК (далее - ЭИК), включающая:
контроллеры программируемые логические Modicon M251 с модулями ввода аналоговых сигналов TM3AI8 (с входными сигналами от 4 до 20 мА);
- модули защиты НЕВОД+3, Diamond SP3000P (представляют собой промежуточные преобразователи, не являющиеся средствами измерений, не влияют на метрологические характеристики ИК, предназначены для ограничения до безопасной величины значений перенапряжений, возникающих в линиях связи вследствие электростатических разрядов, например, при ударе молнии).
2 Каналы измерений объемного расхода оборотной воды, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
расходомеры - счетчики УРС 002 (рег. № 67520-17);
- ЭИК, включающая:
контроллеры программируемые логические Modicon M251 с модулями ввода аналоговых сигналов TM3AI8 (с входными сигналами от 4 до 20 мА);
контроллеры программируемые логические Modicon M340 с модулями ввода аналоговых сигналов BMXAMI0810 (с входными сигналами от 4 до 20 мА);
- модули защиты НЕВОД+3, Diamond SP3000P.
3 Каналы измерений объемного расхода сточных вод, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
расходомеры с интегратором акустические ЭХО-Р-02 (Госреестр № 21807-06);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
4 Каналы измерений объемного расхода иловых вод, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
расходомеры электромагнитные SIMA FC 2 (Госреестр № 18120-99);
контроллеры программируемые логические Modicon M251 с модулями ввода аналоговых сигналов TM3AI8 (с входными сигналами от 4 до 20 мА);
контроллеры программируемые логические Modicon M340 с модулями ввода аналоговых сигналов BMXAMI0810 (с входными сигналами от 4 до 20 мА).
5 Каналы измерений уровня воды в резервуарах чистой (питьевой) воды, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
преобразователи давления измерительные LMP 808 (рег. № 56797-14);
преобразователи давления измерительные LMK-358H (рег. № 56797-14)
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
6 Каналы измерений давления воды на водоводах и в коллекторах, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
датчики давления DMP 330L (Госреестр № 56795-14);
ОВЕН ПД100-ДИ (госреестр № 47586-11)
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
7 Каналы измерений содержания остаточного алюминия в воде, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
анализаторы жидкости Cristal (Госреестр № 49095-12);
анализаторы воды Seilbold Composer (Госреестр № 48885-12);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
8 Каналы измерений содержания остаточного хлора в воде, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
анализаторы Depolox 3 plus (Госреестр № 24787-05);
анализаторы MFA-Depolox 4 (Госреестр № 19443-08);
- ЭИК, включающая:
контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА),
контроллеры программируемые логические Modicon M251 с модулями ввода аналоговых сигналов TM3AI8 (с входными сигналами от 4 до 20 мА).
9 Каналы измерений мутности воды, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
анализаторы мутности «TURBILIGHT» (Госреестр № 18504-06);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
10 Каналы измерений щелочности воды, в состав которых входят следующие компо-
ненты:
- первичные измерительные преобразователи:
анализаторы «SERES 1000 TA & TAC» (Госреестр № 22043-01, зав. №№ 501F002, 501F005, 501F006, 501F007, 501F008, 501F009, 501F010);
Cristal SERES (госреестр № 58748-14)
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
1 1 Каналы измерений цветности воды, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
анализаторы жидкости SERES 1000 (Госреестр № 37964-08);
анализаторы жидкости SERES 2000 (Госреестр № 37966-08);
анализаторы жидкости Cristal (Госреестр № 49095-12);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
12 Каналы измерений рН воды, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
рН-метры LIQUISYS CPM 221 (Госреестр № 22502-02, зав.№№ 404404, 404411, 404416, 404419, 404420, 404427);
рН-метры LIQUISYS M CPM 223 (Госреестр № 28379-10);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
13 Каналы измерений содержания аммония в воде, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
анализаторы жидкости SERES 2000 (Госреестр № 37966-08);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon с модулями ввода аналоговых сигналов TSX AEY 810 (с входными сигналами от 4 до 20 мА).
Заводской номер 0005, наносится типографским способом на табличку, прикрепленную на лицевую панель шкафов, в которых размещено контроллерное оборудование и на руководство по эксплуатации.
Нанесение знака поверки на средство измерений не предусмотрено.

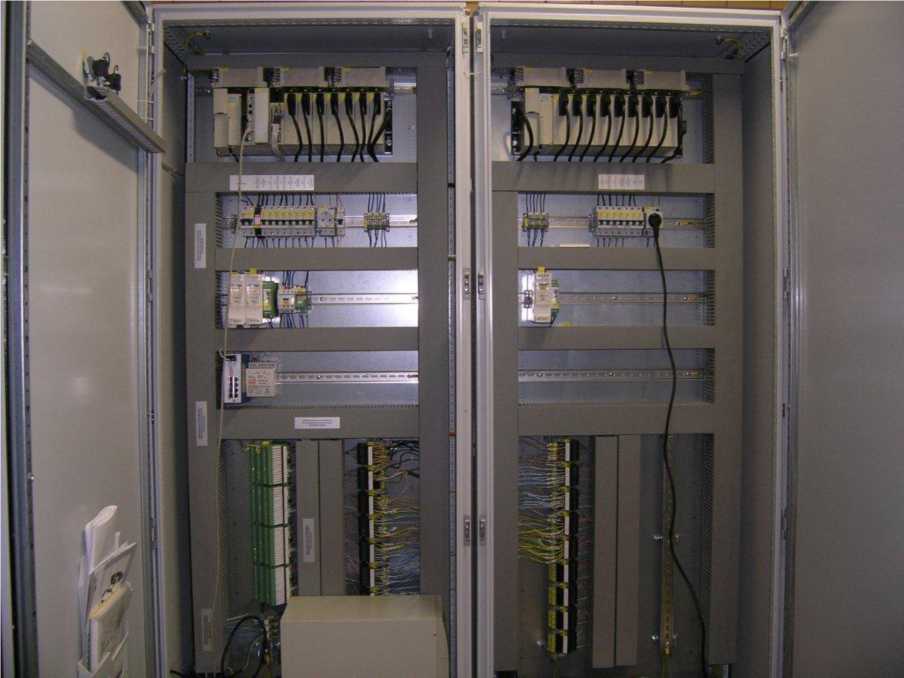

Фотография шкафов, в которых размещено контроллерное оборудование, представлена на рисунке 1.
Рисунок 1 - Фотография шкафов с контроллерами и модулями ввода
Программное обеспечение
ПО верхнего уровня - FIX, iFIX и «Таблицы и графики» не являются метрологически значимыми, т.к. их функциями является архивирование и отображение информации, полученной от приборов.
ПО FIX и iFIX содержат серверную часть для сбора, передачи и архивирования информации от приборов.
ПО «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и визуализацию информации из базы данных.
Для защиты информации от несанкционированного доступа предусмотрен физический контроль доступа (отдельные запираемые помещения серверной) и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) АСДКУ представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО АСДКУ
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
FIX |
iFIX |
«Таблицы и графики» |
|
Номер версии (идентификационный номер ПО) |
Не ниже 6.0 |
Не ниже 3.5 |
Не ниже 2.3 |
|
Цифровой идентификатор ПО |
Не используется | ||
Технические характеристики
Основные метрологические характеристики ИК АСДКУ представлены в таблице 2.
аблица 2 - Основные метрологические характеристики ИК АСДКУ
|
Канал измерений (измеряемый параметр) |
Тип первичного преобразователя |
Диапазон измерений первичного преобразователя 1) |
Пределы допуск. основной погрешности первичного преобразователя 2) |
Тип контроллера |
Пределы допуск. осн. приведенной погрешн. ЭИК У ЭИК , % (±) |
Пределы допускаемой основной погрешности ИК |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Расход воды в водоводах I и II подъемов |
УРС-002 |
от 0 до 20000 м3/ч |
6 = ±1,5 % |
PLC Mod-icon |
0,15 |
6 = ± (1,5+3000/Х) %* |
|
от 0 до 18000 м3/ч |
6 = ± (1,5+2700/Х) %* | |||||
|
от 0 до 16000 м3/ч |
6 = ± (1,5+2400/Х) %* | |||||
|
от 0 до 320 м3/ч |
6 = ±2,0 % |
6 = ±(2,0+48/Х) %* | ||||
|
Расход оборотной воды |
УРС-002 |
от 0 до 12000 м3/ч |
6 = ±1,5 % |
PLC Mod-icon |
0,6 |
6 = ± (1,5+7200/Х) %* |
|
Расход сточных вод |
ЭХО-Р-02 |
от 0 до 346,7 м3/ч |
6 = ±3 % |
PLC Mod-icon |
0,15 |
6 = ±(3+52/Х) % * |
|
от 0 до 434,8 м3/ч |
6 = ±(3+65/Х) % * | |||||
|
от 0 до 1866,4 м3/ч |
6 = ±(3+280/Х) % * | |||||
|
Расход иловых вод |
SIMA FC 2 |
от 0 до 2000 м3/ч |
6 = ±3 % |
РС-совм. |
0,85 |
6 = ±(3+1700/Х) % * |
|
Уровень воды в РПВ |
LMK-358H |
от 0 до 6 м |
Y = ±0,5 % |
PLC Mod-icon |
0,15 |
Y = ±0,65 % |
|
LMP808 |
Y = ±0,2 % |
Y = ±0,35 % | ||||
|
Давление воды |
DMP 330L |
от 0 до 1,6 МПа |
Y = ±0,5 % |
PLC Mod-icon |
0,15 |
Y = ±0,65 % |
|
ОВЕН ПД100-ДИ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Остаточный хлор |
Depolox 3 plus |
от 0 до 2 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0 до 0,4 мг/дм3 от 0,4 до 2 мг/дм3 |
Y = ±25 % 6 = ±25% |
РС-совм. |
0,85 |
Y = ±25 % 6 = ±25% |
|
PLC Mod-icon |
0,15 | |||||
|
MFA- Depolox 4 |
от 0 до 2 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0 до 0,4 мг/дм3 от 0,4 до 2 мг/дм3 |
Y = ±25 % 6 = ±25% |
PLC Mod-icon |
0,15 |
Y = ±25 % 6 = ±25 % | |
|
Остаточный алюминий |
Cristal |
от 0 до 1,0 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0,1 до 0,3 мг/дм3 от 0,3 до 1,0 мг/дм3 |
Y = ±20 % 6 = ±20 % |
PLC Mod-icon |
0,15 |
Y = ±20 % 6 = ±20 % |
|
Seilbold Composer |
от 0 до 0,5 мг/дм3: (соотв.диап. от 4 до 20 мА): от 0 до 0,05 мг/дм3 от 0,05 до 0,13 мг/дм3 от 0,13 до 0,5 мг/дм3 |
Y = 30 % (к диап. изм) Y = 12 % (к верх. пре делу диап.) 6 = ±12 % |
Y = 30 % (к диап. изм) у = 12 % (к верх. пределу диап.) 6 = ±(12+0,06/Х) % * | |||
|
SERES 2000 |
от 0 до 0,5 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0,1 до 0,3 мг/дм3 от 0,3 до 0,5 мг/дм3 |
Y = ±20 % 6 = ±20 % |
Y = ±20 % 6 = ±20 % | |||
|
Мутность воды |
Turbilight |
от 0 до 100 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0,5 до 5,0 мг/дм3 от 5,0 до 10,0 мг/дм3 от 10 до 100 мг/дм3 |
6 = ±20% 6 = ±14% 6 = ±10% |
PLC Mod-icon |
0,15 |
6 = ±(20+0,7/Х) % * 6 = ±(14+0,8/Х) % * 6 = ±(10+13,5/Х) % * |
|
от 0 до 10 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0,1 до 0,5 мг/дм3 от 0,5 до 5,0 мг/дм3 от 5,0 до 10,0 мг/дм3 |
6 = ±24% 6 = ±20% 6 = ±14% |
6 = ±24% 6 = ±(20+0,7/Х) % * 6 = ±(14+0,8/Х) % * |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Мутность воды |
Turbilight |
от 0 до 2,0 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0,05 до 0,1 мг/дм3 от 0,1 до 0,5 мг/дм3 от 0,5 до 2,0 мг/дм3 |
6 = ±30% 6 = ±24% 6 = ±20% |
PLC Modicon |
0,15 |
6 = ±30% 6 = ±24% 6 = ±20% |
|
Щелочность воды |
SERES 1000 TA&TAC |
от 0 до 5,0 ммоль/дм3 (соотв.диап. от 4 до 20 мА): от 0,8 до 2,0 ммоль/дм3 от 2,0 до 5,0 ммоль/дм3 |
Y = ±25% 6 = ±15% |
Y = ±25% 6 = ±(15+0,5/Х) % * | ||
|
Cristal SERES |
от 15 до 50 мг/дм3 от 50 до 500 мг/дм3 |
Y = ±15% 6 = ±15% |
Y = ±15 % 6 = ±(15+0,5/Х) % * | |||
|
Цветность воды |
SERES 1000 |
от 0 до 100 градусов цветности (соотв.диап. от 4 до 20 мА): от 3 до 10 град. цветн. от 10 до 50 град, цветн. от 50 до 70 град, цветн. |
6 = ±50% 6 = ±20% 6 = ±10% |
6 = ±50% 6 = ±20% 6 = ±(10+3/Х) % * | ||
|
SERES 2000 | ||||||
|
Cristal |
от 3 до 10 град. цветн. от 10 до 50 град, цветн. от 50 до 100 град.цветн. |
6 = ±30% 6 = ±20% 6 = ±10% |
6 = ±30% 6 = ±20% 6 = ±(10+3/Х) % * | |||
|
pH воды |
pH метр LIQUISYS СРМ 221 |
от 2 до 12 рН |
Д = ±0,07 рН |
Y = ±0,85 % | ||
|
LIQUISYS M СРМ 223 |
Д = ±0,1 рН |
Y = ±1,15 % |
|
Содержание аммония в воде |
SERES 2000 |
от 0 до 0,5 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0,1 до 0,3 мг/дм3 от 0,3 до 0,5 мг/дм3 |
Y = ±20 % 6 = ±20% |
Y = ±20 % 6 = ±20 % | ||
|
от 0 до 1,0 мг/дм3 (соотв.диап. от 4 до 20 мА): от 0,1 до 0,3 мг/дм3 от 0,3 до 1,0 мг/дм3 |
Y = ±20 % 6 = ±20% |
Y = ±20 % 6 = ±20 % | ||||
|
Примечания 1) - В таблице 2 указаны диапазоны измерений первичных преобразователей, приведенные к диапазону входного сигнала ЭИК от 4 до 20 мА; 2) - Используемые обозначения: Д - пределы допускаемой основной абсолютной погрешности; 6 - предел допускаемой основной относительной погрешности; Y - пределы допускаемой основной приведенной погрешности. 3) - Пределы допускаемой основной погрешности ИК, обозначенных «*», рассчитываются по формуле: $ИК - 8д + , % (1) X где §д - пределы допускаемой основной относительной погрешности первичного преобразователя, % от измеренного значения; D - диапазон измерений первичного преобразователя, единицы измеряемого физического параметра; Х - измеренное значение параметра, единицы измеряемого физического параметра; УЭИК - пределы допускаемой основной приведенной погрешности ЭИК, включающей контроллер с модулями ввода или с преобразователями измерительными серии Inline IB IL AI 4/I-PAC, измерительный преобразователь ISO-А, % от диапазона измерений физического параметра. | ||||||
Таблица 3 - Основные технические характеристики системы
|
Наименование параметра |
Значение |
|
Температура окружающего воздуха, °С - для электронных блоков датчиков, контроллеров |
от +5 до +40 |
|
- для компьютеров |
от +15 до +35 |
|
Относительная влажность окружающего воздуха, % |
от 5 до 80 |
|
Атмосферное давление, кПа |
от 86 до 106,7 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота питающей сети, Гц |
от 49 до 51 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ЗСВ, заводской № 0005 |
АСДКУ ЗСВ |
1 шт. |
|
Руководство по эксплуатации |
ЗСВ.0005.2023 РЭ |
1 шт. |
Сведения о методах измерений
приведены в пункте «Работа системы» документа ЗСВ.0005.2023 РЭ «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ЗСВ. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 27384-2002 Вода. Нормы погрешностей измерений показателей состава и свойств.
Смотрите также
