Контроллеры многофункциональные MAB3-IED
| Номер в ГРСИ РФ: | 63281-16 |
|---|---|
| Производитель / заявитель: | Фирма "Infoware ZRt.", Венгрия |
Контроллеры многофункциональные «MAB3-IED» (далее - контроллеры) предназначены для измерений напряжения переменного тока, силы переменного и постоянного токов, активной, реактивной и полной мощностей, частоты, температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63281-16 |
| Наименование | Контроллеры многофункциональные |
| Модель | MAB3-IED |
| Срок свидетельства (Или заводской номер) | 01.03.2021 |
Производитель / Заявитель
Фирма "Infoware ZRt.", Венгрия
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 7 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 63281-16: Описание типа СИ | Скачать | 220.4 КБ | |
| 63281-16: Методика поверки | Скачать | 685.4 КБ |
Описание типа
Назначение
Контроллеры многофункциональные «MAB3-IED» (далее - контроллеры)
предназначены для измерений напряжения переменного тока, силы переменного и постоянного токов, активной, реактивной и полной мощностей, частоты, температуры.
Контроллеры могут быть использованы в автоматизированных системах передачи и распределения электрической энергии в качестве блоков визуализации и блоков управления присоединениями, а также в составе приложений управления, местного и дистанционного наблюдений за сетевыми коммутаторами, распределительными подстанциями и другими энергообъектами.
Описание
Контроллеры представляют собой модульные, проектно-компонуемые, программно-конфигурируемые промышленные контроллеры, содержащие модули ввода/вывода аналоговых и дискретных сигналов, коммуникационные модули.
Контроллеры выполняют следующие основные функции:
- измерения и регистрация параметров переменного электрического тока;
- измерения унифицированных аналоговых сигналов тока и напряжения постоянного тока;
- прием информации, представленной в виде дискретных электрических сигналов с разными характеристиками по току и напряжению;
- обработка измерительной информации;
- выполнение пользовательских алгоритмов;
- обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами.
Контроллеры выпускаются в корпусах: MD1/21, MD2/21, MD1/14, MD2/14, MD2/7, для возможности эксплуатации в различных габаритных условиях.
В корпусах контроллеров устанавливаются модули или платы и фиксируются в рабочих положениях винтами. Объединение модулей в единую систему выполняется через внутреннюю шину. Модули и платы, устанавливаемые в корпуса:
- Фронтальной платой, содержащей графический дисплей и клавиши.
- Платой передней панели, предназначенной для соединения всех электронных модулей и обеспечения их электрической и механической поддержкой.
- Модули обработки и связи - CPU429, CPU912, CPU912SW, CPU3, CPU1, CPU429SP, осуществляющие всю центральную обработку данных.
- DI16 HS - модуль дискретных входов. Модуль имеет 16 входов с одним общим минусом, без внутреннего модуля питания. Имеется несколько опций с разными диапазонами напряжения питания и напряжения срабатывания входов. Рабочее напряжение входов выбирается на стадии формирования заказа контроллера.
- DOR06 HS - модуль дискретных выходов. Модуль имеет 6 независимых выходов: 4 выхода с нормально открытым контактом, 2 выхода с нормально открытым и нормально закрытым контактом (опционально).
- AI4 HS - модуль на 4 аналоговых входов постоянного тока или напряжения. Этот модуль содержит 4 независимых аналоговых входов постоянного тока или напряжения и используется для передачи сигналов датчиков в нескольких диапазонах, например, измеренных значений температуры и давления. Есть несколько опций номинального тока и номинального напряжения входов, в зависимости от реализации. Каждый вход можно программировать
независимо как вход напряжения или тока.
- TI4 HS - Модуль на 4 аналоговых входов постоянного тока. Этот модуль содержит 4 независимых аналоговых входа для обработки сигналов с трехпроводных датчиков Pt100. Обработка может следовать без единого перерыва в характеристиках RTD.
- PQT3 HS - модуль на 6 измерительных каналов. Модуль содержит 3 измерительных канала переменного напряжения и 3 измерительных канала переменного тока. Модуль обеспечивает гальваническую развязку токов и напряжений вторичной цепи измерительных трансформаторов.

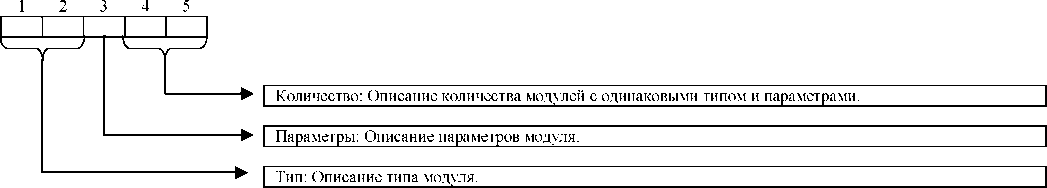

Структура комплектации контроллеров многофункциональных MAB3-IED:
Позиция:_______ __________
| M | A | B | 3 | - | I | E | D | -
|
1 2 3 4 5 6 7 |
8 |
9 |
10 |
11 |
12 |
1 2 3 4 5 |
1 2 3 4 5 | ||
|
1 1 II 1-1 1 1 1 |
__________1 — |
■ 1 R |
1 R |
1 R |
1 R |
|/| |
1 1 1 1 1 |
/| |
1 II II/- |
|
) |
1 | ||||||||
|
У | |||||||||
|
| Базовый код контроллера |
J |
| Модуль №1 |
1 |
| Модуль №2 | | |||||
| Тип контроллера: IED (Полевого уровня)
| Контроллер: MAB3 ( Контроллер многофункциональный модульного типа)
| Базовый код контроллера:
|
Позиция 1: «Версия» |
Описание | |
|
Значение: |
0 |
С лицензией IEC 61850 |
|
1 |
Без лицензии IEC 61850 | |
|
Позиция 2: «Корпус» |
Высота |
Ширина |
Описание | |
|
Значение: |
1 |
3U |
84TE |
Для модулей с горячим резервированием |
|
2 |
6U |
84TE |
Для модулей с горячим резервированием | |
|
3 |
3U |
56TE |
Для модулей с горячим резервированием | |
|
4 |
6U |
56TE |
Для модулей с горячим резервированием | |
|
5 |
6U |
28TE |
Для модулей с горячим резервированием | |
|
6 |
3U |
84TE |
Для модулей без горячего резервирования | |
|
7 |
6U |
84TE |
Для модулей без горячего резервирования | |
|
8 |
3U |
56TE |
Для модулей без горячего резервирования | |
|
9 |
6U |
56TE |
Для модулей без горячего резервирования | |
|
A |
6U |
28TE |
Для модулей без горячего резервирования | |
|
Позиция 3: «Лицевая панель» |
Место установки |
Описание | |
|
Значение: |
1 |
Фронтальная часть |
Без индикации |
|
2 |
Фронтальная часть |
Светодиодная индикация | |
|
3 |
Фронтальная часть |
Монохромный LCD дисплей с кнопками | |
|
4 |
Фронтальная часть |
Цветной сенсорный дисплей | |
|
5 |
Задняя часть |
Без индикации | |
|
6 |
Задняя часть |
Светодиодная индикация | |
|
7 |
Задняя часть |
Монохромный LCD дисплей с кнопками | |
|
8 |
Задняя часть |
Цветной сенсорный дисплей | |
|
Позиция 4: «Тип блока питания» |
Тип |
Описание | |
|
Значение: |
1 |
PSU50 HS |
С функцией горячего резервирования |
|
2 |
PSU50H HS |
С функцией горячего резервирования | |
|
3 |
PSU25 |
Без функции горячего резервирования | |
|
4 |
PSU30 |
Без функции горячего резервирования | |
|
5 |
PSU50 |
Без функции горячего резервирования | |
|
6 |
PSU50H |
Без функции горячего резервирования | |
|
Позиция 5: «Номинальное напряжение блока питания №1» |
Номинальное напряжение | |
|
Значение: |
1 |
~220 В или ±220 В |
|
2 |
~110 В или ±110 В | |
|
3 |
~48 В или ±48 В | |
|
4 |
~24 В или ±24 В | |
|
Позиция 6: «Номинальное напряжение блока питания №2» |
Номинальное напряжение |
|
0 |
Без блока питания №2 |
|
1 |
~220 В или ±220 В |
|
Значение: 2 |
~110 В или ±110 В |
|
3 |
~48 В или ±48 В |
|
4 |
~24 В или ±24 В |
|
Позиция 7: «Основной (мастер) процессор» |
Тип |
Порты коммуникации |
Описание | |
|
Значение: |
1 |
CPU429 |
RB |
R: RJ-45 L: оптика LC B: шина интерфейсов (для SW5) S: оптика ST |
|
2 |
CPU429 |
LB | ||
|
3 |
CPU429 |
RL | ||
|
4 |
CPU429 |
LL | ||
|
5 |
CPU912 |
R | ||
|
6 |
CPU912SW |
2xR 2xS | ||
|
7 |
CPU3 |
R | ||
|
8 |
CPU1 |
- | ||
|
9 |
CPU429SP |
индивидуальный | ||
|
Позиция 8: «Коммуникация» |
Тип |
Порты коммуникации |
PRP/HSR |
Горячее резервирование |
Описание | |||
|
Значение: |
0 |
Без модуля |
R: RJ-45 L: оптика LC S: оптика ST Только два канала поддерживают PRP/HSR | |||||
|
1 |
SW5 HS |
2L ETH |
Поддерживает |
Поддерживает | ||||
|
2 |
SW5 HS |
4R ETH |
Поддерживает |
Поддерживает | ||||
|
3 |
SW5 HS |
5L ETH |
Поддерживает |
Поддерживает | ||||
|
4 |
SW5 HS |
2L2R ETH |
Поддерживает |
Поддерживает | ||||
|
5 |
SW5 HS |
2R2L ETH |
Поддерживает |
Поддерживает | ||||
|
6 |
SW5 HS |
2L ETH |
Не поддерживает |
Поддерживает | ||||
|
7 |
SW5 HS |
4R ETH |
Не поддерживает |
Поддерживает | ||||
|
8 |
SW5 HS |
5L ETH |
Не поддерживает |
Поддерживает | ||||
|
9 |
SW5 HS |
2L2R ETH |
Не поддерживает |
Поддерживает | ||||
|
A |
SC1P |
POF |
Не поддерживает |
Не поддерживает | ||||
|
B |
SC1M |
RS-232 |
Не поддерживает |
Не поддерживает | ||||
|
C |
SC1B |
RS-485 |
Не поддерживает |
Не поддерживает | ||||
|
D |
SC1G |
Оптический ST мультимод |
Не поддерживает |
Не поддерживает | ||||
| Позиция 9, 10, 11, 12: «Резерв»
| Модули?
|
| Тип: 00 |
Имя: VAK |
| Поддерживает горячее резервирование | ||
|
Описание: Металлическая пластина | ||||
|
Параметры: |
1 |
4TE | ||
|
2 |
8TE | |||
|
3 |
12TE | |||
|
4 |
16TE | |||
|
| Тип: 36 |
Имя: AI4 HS |
| Поддерживает горячее резервирование | |
|
Описание: Модуль аналоговых входов с 4-мя каналами | |||
|
Параметры: |
1 |
4-20мА (Входной ток) | |
|
2 |
±220 В (Входное напряжение) | ||
| Тип: 37
|
| Тип: 39 |
Имя: DOR06 HS |
| Поддерживает горячее резервирование | ||
|
Описание: Модуль с 6-ю дискретными выходами | ||||
|
Параметры: 1 2 |
6 высокотоковых выхода 4 высокотоковых выхода + 2 низкотоковых выхода | |||
|
| Тип: 3B |
Имя: AT3 HS |
| Поддерживает горячее резервирование |
|
Описание: Модуль аналоговых входов с 3-мя каналами измерения | ||
|
Параметры: | ||
|
1 |
3 х 1 А | |
|
2 |
3 х 5 А | |
|
3 |
3 х 100 В | |
|
4 |
3 х 200 В | |
|
5 |
3 х 230/220 В (Фаза) | |
|
6 |
Индивидуальный | |
|
| Тип: 3С |
Имя: PQT3 HS |
| Поддерживает горячее резервирование | |
|
Описание: Модуль аналоговых входов с 6-ю каналами измерения | |||
|
Параметры: |
1 |
1А, 115,47 В | |
|
2 |
5 А, 115,47 В | ||
|
3 |
1А, 57.74 В | ||
|
4 |
5А, 57.74 В | ||
|
5 |
1А, 200 В | ||
|
6 |
5А, 200 В | ||
|
7 |
1А, 230/220 В (Фаза) | ||
|
8 |
5А, 230/220 В (Фаза) | ||
|
| Тип: 61 |
Имя: DOR16 HS |
| Поддерживает горячее резервирование | |
|
Описание: Модуль c 16- |
. дискретными выходами | ||
|
Параметры: 1 2 |
6 А AC или 450 мА DC 5 А AC или 180 мА DC | ||
Рисунок 2 - Общий вид контроллера сзади

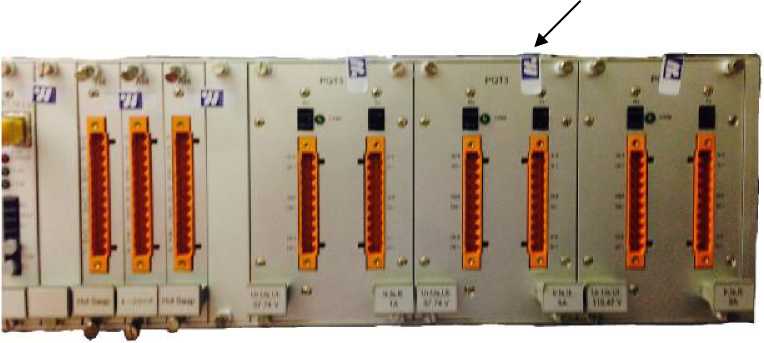

Рисунок 3 - Место пломбировки контролеров
Контроллеры позволяют производить обмен информацией с цифровыми устройствами и системами в следующих протоколах:
- МЭК 61850-8-1;
- ГОСТ Р МЭК 60870-5-101/103/104;
- DNP 3.0 (TCP/IP или последовательный)
- Modbus (TCP/IP или последовательный)
Программное обеспечение
В контроллерах используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации.
Метрологически значимая часть ПО размещена в контроллерах нижнего уровня и обслуживает измерительные аналоговые модули, точностные характеристики которых нормируются в процессе производства.
ПО контроллеров хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция модулей контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
|
Идентиф икацион ное наименование программного обеспечения |
Наименование программного модуля |
Номер версии программного обеспечения |
Цифровой идентиф икатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО |
PQT3 HS |
MAB3 PQ v2.0 |
21 41 52 4D 5F 43 48 4B 53 55 4D 21 24 D3 84 98 |
Md5 |
|
Встроенное ПО |
TI4 |
MAB3 TI4 v1.0 |
21 41 52 4D 5F 43 48 4B 53 55 4D 21 51 AF 14 68 |
Md5 |
|
Встроенное ПО |
AI4 220 V DC |
MAB3 AI4 v1.0 |
21 41 52 4D 5F 43 48 4B 53 55 4D 21 DF 82 D6 3C |
Md5 |
|
Встроенное ПО |
AI4 4-20 mA |
MAB3 AI4 v1.0 |
21 41 52 4D 5F 43 48 4B 53 55 4D 21 38 D8 63 3F |
Md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики контроллеров, указанные в таблице 2 и 3, нормированы с учетом ПО контроллеров.
Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа. Пломбы представлены в виде индикаторной наклейки (рисунок 3).
Технические характеристики
Метрологические характеристики контроллеров определяется метрологическими характеристиками измерительных каналов (ИК) модулей, приведенных в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Измерительный модуль |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону измерений, % |
|
MAB3-IED-XXXX-XXXX- RRRR/3C1xx |
Фазное напряжение переменного тока, В |
от 0 до 138,56 |
± 0,2 |
|
Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной последовательности, В |
от 0 до 239,99 | ||
|
Сила переменного тока, сила переменного тока нулевой, прямой и обратной последовательности, А |
от 0 до 1,2 | ||
|
Мощность активная, Вт |
от 0 до 166,28 | ||
|
Мощность реактивная, вар |
от 0 до 166,28 | ||
|
Мощность полная, В^А |
от 0 до 166,28 | ||
|
Фазовые углы между током и напряжением основной гармоники, ° |
от минус 180° до 180° | ||
|
Коэффициент мощности |
от минус 1,0 до 1,0 |
|
Измерительный модуль |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону измерений, % |
|
MAB3-IED-XXXX-XXXX- RRRR/3C2xx |
Фазное напряжение переменного тока, В |
от 0 до 138,56 |
± 0,2 |
|
Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной последовательности, В |
от 0 до 239,99 | ||
|
Сила переменного тока, сила переменного тока нулевой, прямой и обратной последовательности, А |
от 0 до 6 | ||
|
Мощность активная, Вт |
от 0 до 831,38 | ||
|
Мощность реактивная, вар |
от 0 до 831,38 | ||
|
Мощность полная, В^А |
от 0 до 831,38 | ||
|
Фазовые углы между током и напряжением основной гармоники, ° |
от минус 180° до 180° | ||
|
Коэффициент мощности |
от минус 1,0 до 1,0 |
|
Измерительный модуль |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону измерений, % |
|
MAB3-IED-XXXX-XXXX- RRRR/3C3xx |
Фазное напряжение переменного тока, В |
от 0 до 69,29 |
± 0,2 |
|
Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной последовательности, В |
от 0 до 120,01 | ||
|
Сила переменного тока, сила переменного тока нулевой, прямой и обратной последовательности, А |
от 0 до 1,2 | ||
|
Мощность активная, Вт |
от 0 до 83,15 | ||
|
Мощность реактивная, вар |
от 0 до 83,15 | ||
|
Мощность полная, В^А |
от 0 до 83,15 | ||
|
Фазовые углы между током и напряжением основной гармоники, ° |
от минус 180° до 180° | ||
|
Коэффициент мощности |
от минус 1,0 до 1,0 |
|
Измерительный модуль |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону измерений, % |
|
MAB3-IED-XXXX-XXXX- RRRR/3C4xx |
Фазное напряжение переменного тока, В |
от 0 до 69,29 |
± 0,2 |
|
Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной последовательности, В |
от 0 до 120,01 | ||
|
Сила переменного тока, сила переменного тока нулевой, прямой и обратной последовательности, А |
от 0 до 6 | ||
|
Мощность активная, Вт |
от 0 до 415,73 | ||
|
Мощность реактивная, вар |
от 0 до 415,73 | ||
|
Мощность полная, В^А |
от 0 до 415,73 | ||
|
Фазовые углы между током и напряжением основной гармоники, ° |
от минус 180° до 180° | ||
|
Коэффициент мощности |
от минус 1,0 до 1,0 |
|
Измерительный модуль |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону измерений, % |
|
MAB3-IED-XXXX-XXXX- RRRR/3C7xx |
Фазное напряжение переменного тока, В |
от 0 до 276 |
± 0,2 |
|
Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной последовательности, В |
от 0 до 478,05 | ||
|
Сила переменного тока, сила переменного тока нулевой, прямой и обратной последовательности, А |
от 0 до 1,2 | ||
|
Мощность активная, Вт |
от 0 до 331,2 | ||
|
Мощность реактивная, вар |
от 0 до 331,2 | ||
|
Мощность полная, В^А |
от 0 до 331,2 | ||
|
Фазовые углы между током и напряжением основной гармоники, ° |
от минус 180° до 180° | ||
|
Коэффициент мощности |
от минус 1,0 до 1,0 |
|
Измерительный модуль |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности измерений, приведенной к верхнему значению диапазону измерений, % |
|
MAB3-IED-XXXX-XXXX- RRRR/3C8xx |
Фазное напряжение переменного тока, В |
от 0 до 276 |
± 0,2 |
|
Линейное напряжение переменного тока, напряжение переменного тока нулевой, прямой и обратной последовательности, В |
от 0 до 478,05 | ||
|
Сила переменного тока, сила переменного тока нулевой, прямой и обратной последовательности, А |
от 0 до 6 | ||
|
Мощность активная, Вт |
от 0 до 1656 | ||
|
Мощность реактивная, вар |
от 0 до 1656 | ||
|
Мощность полная, В^А |
от 0 до 1656 | ||
|
Фазовые углы между током и напряжением основной гармоники, ° |
от минус 180° до 180° | ||
|
Коэффициент мощности |
от минус 1,0 до 1,0 | ||
|
МАВЗ-IED-xxxx-xxxx- RRRR/361xx |
Силы постоянного тока, мА |
от 4 до 24 |
± 0,2 |
|
МАВЗ-IED-xxxx-xxxx-RRRR/362xx |
Напряжения постоянного тока, В |
± 264 | |
|
МАВЗ-IED-xxxx-xxxx- RRRR/371xx |
Температура °C |
От минус 30 до 144 |
± 0,5 |
Таблица 3 - Метрологические характеристики
|
Измерительный модуль |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
MAB3-IED-xxxx-xxxx- RRRR/3C1xx |
Частота, Гц |
От 45 до 55 |
± 10 мГц |
|
MAB3-IED-xxxx-xxxx- RRRR/3C2xx |
Частота, Гц |
От 45 до 55 | |
|
MAB3-IED-xxxx-xxxx- RRRR/3C3xx |
Частота, Гц |
От 45 до 55 | |
|
MAB3-IED-xxxx-xxxx- RRRR/3C4xx |
Частота, Гц |
От 45 до 55 | |
|
MAB3-IED-xxxx-xxxx- RRRR/3C7xx |
Частота, Гц |
От 45 до 55 | |
|
MAB3-IED-xxxx-xxxx- RRRR/3C8xx |
Частота, Гц |
От 45 до 55 |
Примечание - Метрологические характеристики контроллеров указаны для рабочих условий эксплуатации.
Таблица 4 - Технические характеристики контроллеров
|
Параметр |
Значение |
|
Максимальное количество аналоговых токовых входов переменного напряжения, шт. |
24 |
|
Максимальное количество аналоговых входов переменного напряжения, шт. |
24 |
|
Максимальное количество входов постоянного тока, шт. |
140 |
|
Максимальное количество входов постоянного напряжения, шт. |
140 |
|
Максимальное количество входов дискретных, шт. |
560 |
|
Максимальное количество выходов дискретных, шт. |
210 |
|
Номинальное напряжение питания/диапазоны напряжений, В |
Постоянный ток - 110/(66-160) Переменный ток - 110/(66-120) |
|
Постоянный ток - 220/(100-375) Переменный ток - 220/(100-240) | |
|
Рабочие условия эксплуатации: Допустимая температура окружающего воздуха, °С Относительная влажность воздуха, % Атмосферное давление, кПа |
от минус 20 до плюс 70 от 0 до 98 от 84 до 106,7 |
|
Параметр |
Значение |
|
Г абаритные размеры(длина х ширина х высота), не более, мм |
483 x 231 x 132,5 483 x 231 x 266 340,7 x 231 x 132,5 340,7 x 231 x 266 198,4 x 231 x 266 |
|
Корпус |
3U, 6U, 19”, 13,5”, 7,8” |
|
Масса, кг |
от 3,7 до 16,5 |
Знак утверждения типа
наносится на контроллеры методом наклейки этикеток и на титульные листы руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- контроллер MAB3-IED в заказной конфигурации;
- комплект программного обеспечения;
- методика поверки;
- руководство по эксплуатации;
- паспорт.
Поверка
осуществляется по документу МП 63281-16 «Контроллер многофункциональный MAB3-IED». Методика поверки», утвержденному ФГУП «ВНИИМС» от 22 июля 2015 г.
Перечень основных средств поверки:
1. Калибратор универсальный «Omicron CMC 256». Диапазон воспроизведения напряжения постоянного тока: от 0,2 до 1000 В, пределы допускаемой погрешности: ± 0,003 %. Диапазон воспроизведения напряжения переменного тока: от 0,2 до 1000 В, пределы допускаемой погрешности: ± 0,008 %. Диапазон воспроизведения силы постоянного тока: от 0,0002 до 30 А, пределы допускаемой погрешности: ± 0,05 %. Диапазон воспроизведения силы переменного тока: от 0,002 до 30 А, пределы допускаемой погрешности: ± 0,03 %.
2. Установка поверочная универсальная «Omicron CMC 256». Диапазон воспроизведения активной электрической мощности: от 0,05 Вт до 52,8 кВт, пределы допускаемой погрешности: ± 0,02 %. Диапазон воспроизведения значений коэффициента мощности: от 0,1 до 1, пределы допускаемой погрешности: ± 0,001.
3. Магазин сопротивлений Tinsley 1682-0.02. Диапазон воспроизведения электрических сигналов от 0 до 100 Ом, пределы допускаемой основной погрешности ±20 мОм, от 100 до 400 Ом, пределы допускаемой основной погрешности ±0,01% от показания +10 мОм.
Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России № 1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
Сведения о методах измерений
«К онтроллер многофункциональный MAB3-IED». Руководство пользователя.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия».
2. ГОСТ 51841-2001 «Программируемые контроллеры. Общие технические
требования и методы испытаний».
Смотрите также
