Система измерительная для стендовых испытаний узлов и агрегатов автомобилей СИСТ-51

Назначение

Сис гема измерительная для стендовых испытаний узлов и агрегатов автомобилей СПСТ-51 (далее - система) предназначена для измерений силы, угла и перемещения, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно система представляет собой стойку управления с размещенными в ней консолью управления с блоком согласования датчиков (БСД). источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Модули тензометрические, блоки подключения датчиков и блок коммутационный выполнены в отдельных корпусах и расположены на испытательном сгенде.

Функционально система состоит измерительных каналов (ИК):

- ИК силы;

- ИК перемещения;

- ИК угла.

ИК силы

Принцип действия ИК основан на преобразовании силы, действующей на датчик силы, установленный в системе нагружения, в электрический сигнал на выходе датчика, пропорциональный измеряемой силе. Выходной сигнал датчика (напряжение постоянного тока) преобразуется модулем тензометрическим в токовую петлю, передастся в АЦП и преобразуется в цифровой код. с последующим вычислением ПЭВМ значений измеряемой силы по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК перемещения

Принцип действия ИК основан на использовании зависимости значений электрического сигнала первичного преобразователя (датчика перемещения) от величины измеряемого перемещения. Выходной сигнал датчика (токовая петля), пропорциональный измеряемому перемещению, передается в АЦП и преобразуется в цифровой код. с последующим вычислением ПЭВМ значений измеряемого перемещения по известной градуировочной характеристике ИК. результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ПК угла

Принцип действия ИК основан на использовании зависимости значений электрического сигнала первичного преобразователя (датчика угла) от величины измеряемого угла. Выходной сигнал от датчика угла (напряжение постоянного тока), пропорциональный измеряемому углу, поступает в блок подключения датчиков, преобразуется в токовую петлю, передается в АЦП и преобразуется в цифровой код, с последующим вычислением ПЭВМ значений измеряемого угла по известной градуировочной характеристике ИК. результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

По условиям эксплуатации системы удовлетворяют требованиям гр. Е1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30 С и относительной влажностью окружающего воздуха от 30 до 80 О,о при температуре 25 С без предъявления требований по механическим воздействиям.

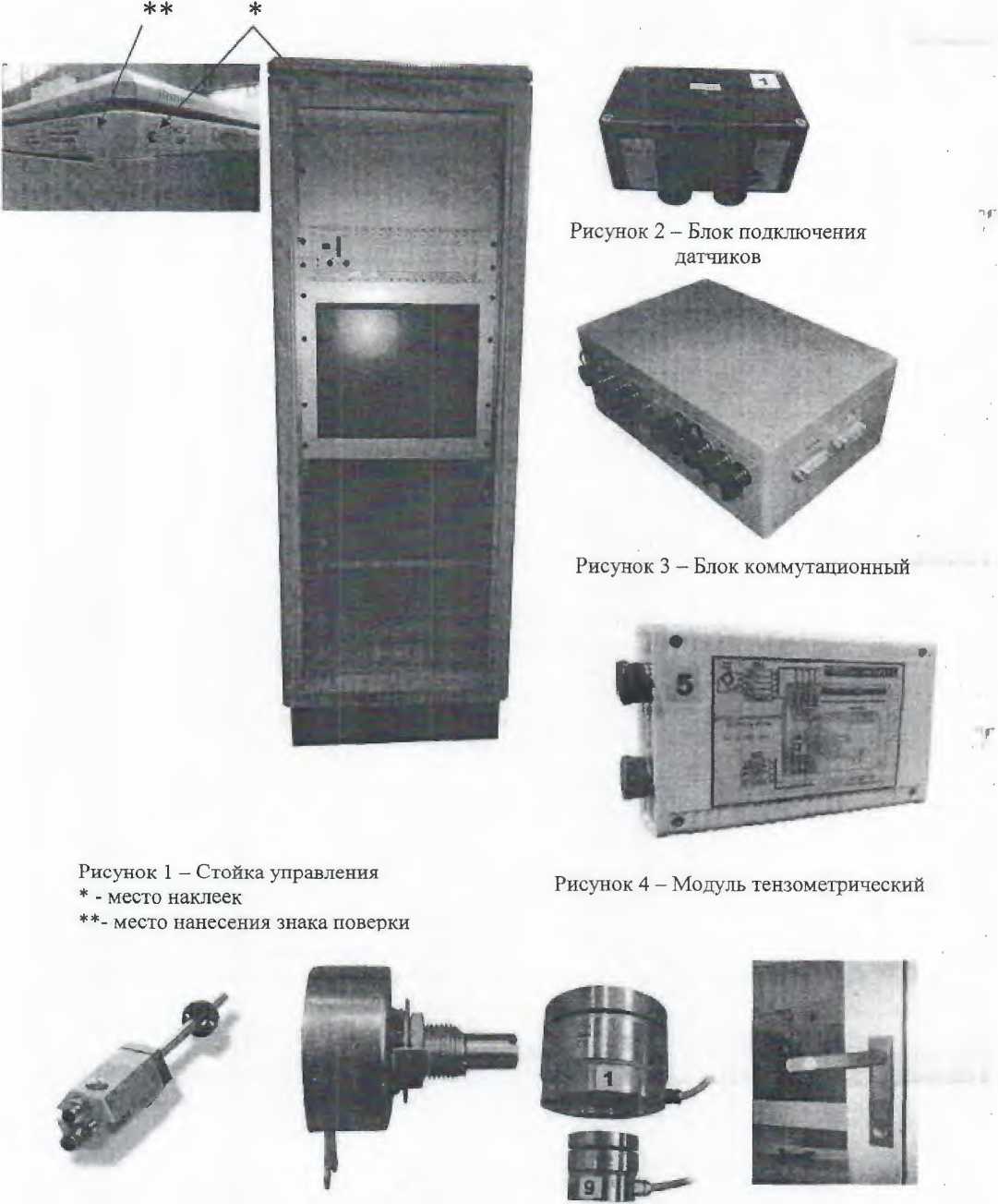

Внешний вид стойки управления системы и места нанесения наклеек и знака поверки приведены на рисунке 1.

Внешний вид других компонентов системы приведен па рисунках 2...7.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверпс стойки управления, запираемого ключом (рисунок 8).

Рисунок 7 - Датчики Рисунок 8 - Внешний силы         вид замка на дверце

стойки управления

г

Рисунок 5 - Датчик перемещения

Рисунок 6 - Датчик угла

Программное обеспечение

Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню '.высокий» но Р 50.2.077 - 2014.

Технические характеристики

ИК силы

Диапазон измерений силы, кН.............................................................от 1 до 10.

Пределы допускаемой относительной погрешности измерений силы, %

Количество ПК

Диапазон измерений силы, кН.............................................................от 5 до 50.

Пределы допускаемой относительной погрешности измерений силы. %

Количество ИК

ИК перемещения

Диапазон измерений перемещения, мм.............................................................от 0 до 1000.

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений перемещения. %

Количество ИК

ИК у гла

Диапазон измерений угла. °..............................................от минус 10 до плюс 25.

Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений угла, %

Количество ИК

Общие характеристики

Габаритные размеры (длинахширинахвысота). мм. не более:

- стойка управления..........................................................................................600 - 600 ' 1700:

- модуль тензометрический.................................................................170<95 40;

- блок подключения датчиков .............................................................115v80'60:

- блок коммутационный................................................................250х 180х90;

- датчик силы U3 (10 кН)...................................................................54x54x47;

- датчик силы U3 (50 кН)...................................................................95*95*72;

- датчик угла «Clarostat»....................................................................35*30*40;

- датчик перемещения BTL-7 ...........................................................1300*80*80.

Масса, кг, не более:

- стойка управления

- модуль тензометрический

- блок подключения датчиков

- блок коммутационный.....................................................................................................0.8;

- датчик силы U3 (10 кН)

- датчик силы U3 (50 кН)

- датчик угла «Clarostat»..,

- датчик перемещения BTL-7

Параметры питания от сети переменного тока:

- напряжение, В............................................................................................................220±22;

- частота, Гц......................................................................................................................50±1.

Потребляемая мощность. В-А, не более

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на стойку управления в виде наклейки.

Комплектность

Комплект поставки приведен в таблицах 2, 3,

Таблица 2

Таблица 3 - Комплект ЗИП

F—    .....................  —-----

- поставляется по отдельному заказу.

Поверка

осуществляется по документу СТ06-015.01 МП «Инструкция. Система измерительная для стендовых испытаний узлов и агрегатов автомобилей СИСТ-51. Методика поверки», утвержденному начальником «ГНМЦ» Минобороны России 23 декабря 2015 г.

Знак поверки наносится на стойку управления в виде наклейки.

Основные средства поверки:

- динамометр электронный переносной АИД (per. № 49465-12): диапазоны измерений (растяжение) от 1 до 10; от 5 до 50 кН, класс точности 2, пределы допускаемой относительной погрешности измерений силы ±0,45 %;

- квадрант оптический КО-60М (per. № 26905-04): диапазон измерений плоского угла от минус 120 до 120°; пределы допускаемой абсолютной погрешности измерений плоского угла ±30" (±0,0084°);

- дальномер лазерный Leica Disto D210 (per. № 50417-12): диапазон измерений расстояний от 0,05 до 80 м; пределы допускаемой среднеквадратической погрешности измерений расстояний ±2 мм.

Сведения о методах измерений

С Т1502.20.00.000РЭ «Система измерительная для стендовых испытаний узлов и агрегатов автомобилей СИСТ-51. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ РВ 20.39.304-98.

2. ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

3. ГОСТ 8.577-2002 «ГСИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела».

4. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 ■ 1 О’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
