Установки поверочные переносные УПРС-П
| Номер в ГРСИ РФ: | 63829-16 |
|---|---|
| Производитель / заявитель: | ООО "ИПФ "Нептун", г.Киров |
Установки поверочные переносные УПРС-П предназначены для хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63829-16 |
| Действует | по 25.04.2031 |
| Наименование | Установки поверочные переносные |
| Модель | УПРС-П |
| Модификации |
УПРС-П-xx/x, где: УПРС-П - наиманование; -xx - модификация. Определяется рядом 03, 05, 15; /x - исполнение. Определяется рядом 1, 2. |
| Приказы |
№469 от
16.03.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fc49ce46-3624-6f8a-344d-e8969a15a609 |
Производитель / Заявитель
ООО «ИПФ «Нептун», РОССИЯ, 610030, г. Киров, ул. Прудная, д. 51
Поверка
| Методика поверки / информация о поверке |
МП 0393-1-2016 Государственная система обеспечения единства измерений. Установки поверочные переносные УПРС-П. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 654 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
63829-16: Описание типа
2022-63829-16.pdf
|
Скачать | 712.5 КБ | |
|
63829-16: Методика поверки
2016-mp63829-16.pdf
Файл устарел
|
Скачать | 357.7 КБ | |
|
63829-16: Описание типа
2022-63829-16-1.pdf
Файл устарел
|
Скачать | 712.5 КБ | |
|
63829-16: Методика поверки
2016-mp63829-16-1.pdf
Файл устарел
|
Скачать | 357.7 КБ | |
|
63829-16: Методика поверки
МП 0393-1-2016
2016-mp63829-16-2.pdf
|
Скачать | 357.7 КБ |
Описание типа
Назначение
Установки поверочные переносные УПРС-П предназначены для хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Описание
Принцип работы установок поверочных переносных УПРС-П основан на измерении объема и объемного расхода протекающей жидкости с помощью первичного преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерения.
Конструктивно установки поверочные переносные УПРС-П выполнены в носимом пластмассовом корпусе. Подключение установок поверочных переносных УПРС-П производится с помощью гибких шлангов с помощью быстроразъемных соединений. Слив прошедшей жидкости осуществляется с помощью шланга в канализацию либо в накопительный бак.
Контроль установленного расхода и прошедшего объема жидкости осуществляется по показанию на экране персонального компьютера (стационарный, переносной) или мобильного устройства (смартфон, планшет).
После проведения процедуры поверки формируется протокол поверки и сохраняется в энергонезависимой памяти персонального компьютера (стационарный, переносной) или мобильного устройства (смартфон, планшет).
Установки поверочные переносные УПРС-П имеют несколько модификаций и исполнений. Модификации отличаются диапазонами расходов установок поверочных переносных УПРС-П. Исполнения установок поверочных переносных УПРС-П отличаются пределами допускаемой погрешности.
Установки поверочные переносные УПРС-П имеют следующую маркировку:
|
УПРС-П |
-xx |
/х |
|
1 |
2 |
3 |
1 - наименование;
2 - модификация. Определяется рядом 03, 05, 15;
3 - исполнение. Определяется рядом 1, 2.

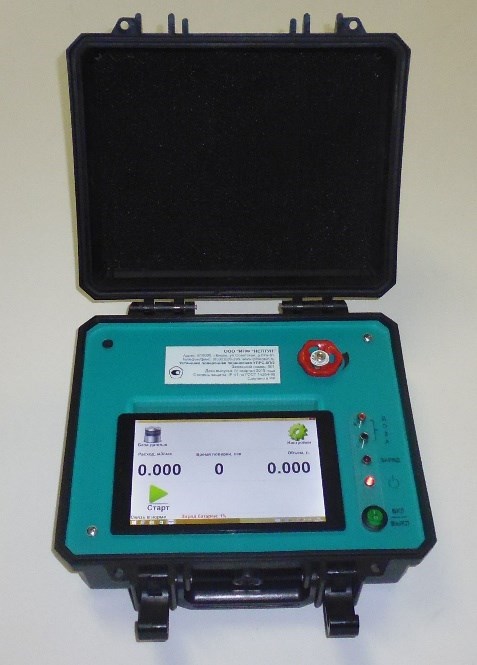

Общий вид установок поверочных переносных УПРС-П приведен на рисунке 1.

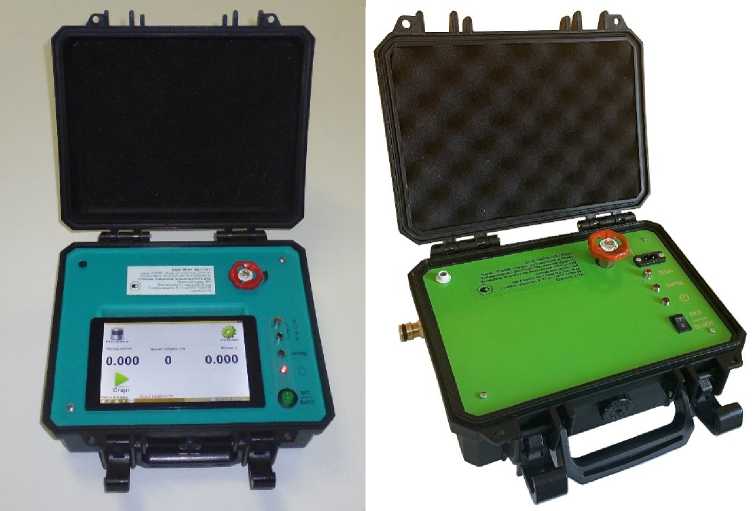

Рисунок 1 - Общий вид установок поверочных переносных УПРС-П

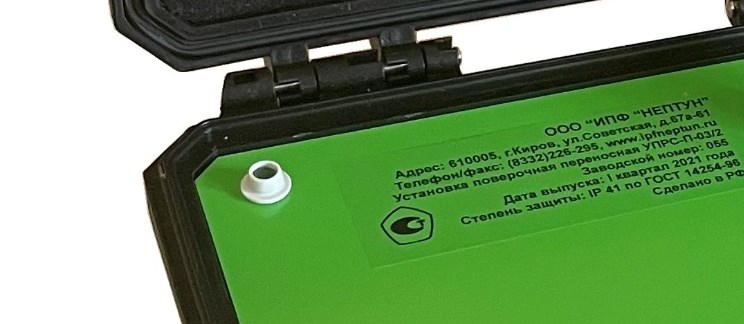

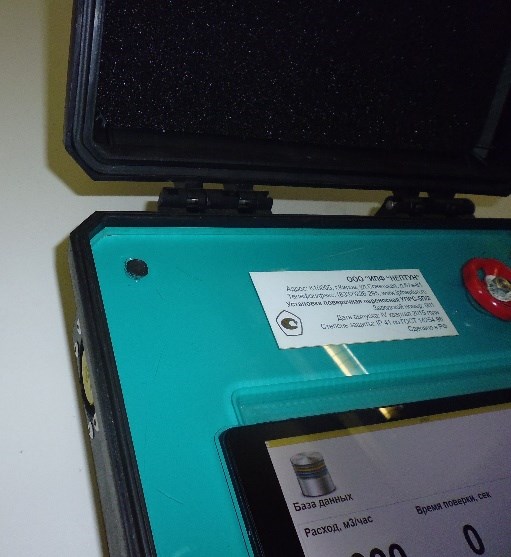

Пломбирование от несанкционированного доступа установок поверочных переносных УПРС-П осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта крепления на лицевой части передней панели. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных переносных УПРС-П представлены на рисунке 2.

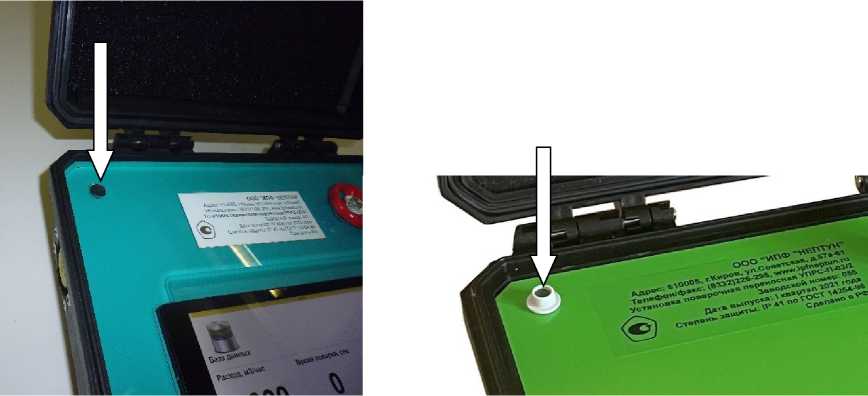

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных переносных УПРС-П

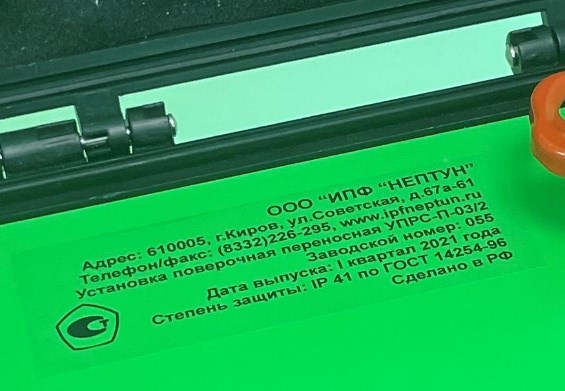

Заводской номер установок поверочных переносных УПРС-П наносится на табличку типографским, электрохимическим или лазерным способом, расположенную на лицевой части передней панели и представлен на рисунке 3.

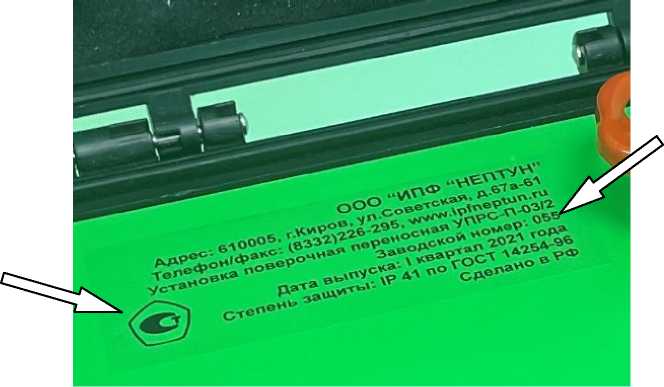

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера установок поверочных переносных УПРС-П
Программное обеспечение
Программное обеспечение (ПО) установок поверочных переносных УПРС-П автономное.
Функции программного обеспечения: обмен данными, выполнение математической обработки результатов, хранение информации, управление и визуальное отображение данных.
Программное обеспечение не влияет на метрологические характеристики установок поверочных переносных УПРС-П.
Программное обеспечение защищено от несанкционированного вмешательства путем пломбирования установки поверочной переносной УПРС-П. Доступ к программному обеспечению защищен паролем.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UPRSP |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.ххх |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения | ||
|
Модификация УПРС-П | |||
|
03 |
05 |
15 | |
|
Наименьший расход, м3/ч |
0,01 |
0,02 |
0,05 |
|
Переходный расход, м3/ч |
0,06 |
0,12 |
0,3 |
|
Наибольший расход, м3/ч |
3 |
5 |
15 |
|
Пределы допускаемой относительной погрешности установок при измерении объема и объемного расхода в диапазоне расхода, %: - от наименьшего до переходного - от переходного до наибольшего |
± 1,0 (для исполнения 1) ± 0,5 (для исполнения 2) ± 0,5 (для исполнения 1) ± 0,33 (для исполнения 2) | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения | ||
|
Модификация УПРС-П | |||
|
03 |
05 |
15 | |
|
Количество одновременно поверяемых средств измерений, штук, не более |
1 | ||
|
Номинальный диаметр поверяемых средств измерений |
от DN 4 до DN 32 | ||
|
Измеряемая среда |
вода питьевая по СанПиН 2.1.4.1074-2001 | ||
|
Температура измеряемой среды, оС |
от 5 до 90 | ||
|
Давление измеряемой среды, МПа, не более |
0,6 | ||
|
Напряжение питания, В - переменного тока - постоянного тока |
220 ± 22 от 6 до 24 | ||
|
Частота, Гц |
50 ± 1 | ||
|
Потребляемая мощность, Вт, не более |
15 | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
360 330 170 |
360 330 170 |
430 350 210 |
|
Масса установки, кг, не более |
7 |
8 |
10 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +40 от 30 до 90 от 84 до 107 | ||
|
Срок службы, лет, не менее |
12 | ||
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на лицевой части передней панели в виде наклейки и на титульных листах руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность установок поверочных переносных УПРС-П
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная переносная |
УПРС-П |
1 шт. |
|
Руководство по эксплуатации |
УПРСП.00.001 РЭ |
1 экз. |
|
Паспорт |
УПРСП.00.001 ПС |
1 экз. |
|
Программное обеспечение на носителе цифровой информации |
1 экз. | |
|
Комплект шлангов и присоединителей |
1 комплект |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа установки» эксплуатационного документа «Установка поверочная переносная УПРС-П. Руководство по эксплуатации.
УПРСП.00.001 РЭ».
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-003-67571864-2015 «Установки поверочные переносные УПРС-П. Технические условия».
