Люксметры LXP-2, LXP-10A, LXP-10B (далее - люксметры) предназначены для измерений освещенности в видимой области спектра излучений, создаваемой искусственными или естественными источниками, расположенными произвольно относительно приемника.

Информация по Госреестру

Основные данные
Номер по Госреестру 64050-16
Наименование Люксметры
Модель LXP-2, LXP-10A, LXP-10B
Срок свидетельства (Или заводской номер) 18.05.2021
Производитель / Заявитель

Фирма "Sonel S.A.", Польша

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 405
Найдено поверителей 30
Успешных поверок (СИ пригодно) 383 (95%)
Неуспешных поверок (СИ непригодно) 22 (5%)
Актуальность информации 21.11.2024

Поверители

Скачать

64050-16: Описание типа СИ Скачать 95.3 КБ

Описание типа

Назначение

Люксметры LXP-2, LXP-10A, LXP-10B (далее - люксметры) предназначены для измерений освещенности в видимой области спектра излучений, создаваемой искусственными или естественными источниками, расположенными произвольно относительно приемника.

Описание

Принцип работы люксметров заключается в регистрации фотоприемным устройством оптического излучения, преобразовании электрического сигнала в цифровое значение освещенности и передаче измеренных значений для индикации на дисплее и в регистратор данных и/или на внешнее устройство (персональный компьютер), для последующей обработки. Возможность передачи данных на внешнее устройство (персональный компьютер) осуществляется через USB-порт (все модификации) и по радиоканалу с помощью дополнительного адаптера OR-1 (для модификаций LXP-10B, LXP-10A).

Конструктивно люксметры состоят из двух блоков: измерительного датчика (фотоголовки) и панели управления, связанных между собой гибким кабелем. В фотоголовке расположен светочувствительный элемент - кремниевый фотодиод. На панели управления расположены органы управления режимами работы и цифровой ЖКИ с 40-сегментным барграфом. Отображаться результат на экране может в люксах или фут-канделлах.

Приборы выпускаются в трех модификациях: LXP-2, LXP-10A, LXP-10B, различающихся метрологическими и техническими характеристиками.

LXP-2 имеет три диапазона измерения, запись в память до 99 значений;

LXP-10B имеет пять диапазонов измерения, запись в память до 999 значений, возможность передачи данных по радиоканалу с помощью дополнительного адаптера OR-1;

LXP-10A имеет шесть диапазонов измерения, запись в память до 999 значений,

возможность передачи данных по радиоканалу с помощью дополнительного адаптера OR-1.

Место нанесения знака поверки

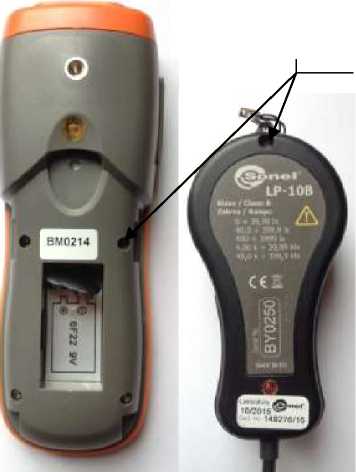

Места пломбирования

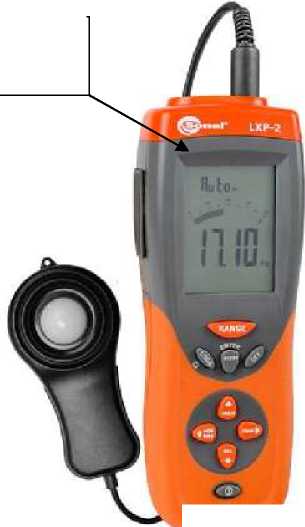

Рисунок 1 - Общий вид люксметров LXP-2 и LXP-10B с указанием мест пломбирования и нанесения знака поверки

Программное обеспечение

Люксметры имеют встроенное программное обеспечение (далее - ПО). Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО. Уровень защиты встроенного программного обеспечения - «Высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)

Значение

LXP-2

LXP-10B

LXP-10A

Идентификационное наименование ПО

LXP-2

LXP-10B

LXP-10A

Номер версии (идентификационный номер) ПО

1.07

1.07

1.07

Цифровой идентификатор ПО

414Ah

0A3Bh

0A3Bh

Технические характеристики

Таблица 2 - Метрологические и технические характеристики люксметров LXP-2, LXP-10A, LXP-10B

Наименование характеристики

Значение

LXP-2

LXP-ЮВ

LXP-10A

Диапазон измерений освещенности, лк

от 1 до 200 000

Пределы допускаемой основной относительной погрешности измерения освещённости, %

±8,0

±7,0

±6,0

Пределы допускаемой основной относительной погрешности градуировки освещенности по источнику излучения типа А, %:

±4

±3

±3

Пределы допускаемой основной относительной погрешности отклонения относительной спектральной чувствительности от относительной спектральной световой эффективности монохроматического излучения для дневного зрения, %

±4

±4

±2

Пределы допускаемой основной относительной погрешности, вызванной отклонением световой характеристики от линейной, %,

±4

±4

±3

Пределы допускаемой дополнительной относительной погрешности, обусловленной пространственной (угловой) зависимостью фотометрической головки в пределах 10°, %

±3

±3

±3

Пределы допускаемой дополнительной относительной погрешности, обусловленной изменением температуры в зоне измерений на каждые 10 °С в пределах от 0 до 50 °С, %

±4

±4

±4

Напряжение питания постоянного тока, В - от батареи - от аккумулятора

9

8,4

Средняя наработка на отказ, часов, не менее

5000

Продолжение таблицы 2

Наименование характеристики

Значение

LXP-2

LXP-10B

LXP-10A

Габаритные размеры, мм, не более:

- измерительного датчика (длина х ширина х высота)

- панели управления (длина х ширина х высота)

115x60x20

170x80x40

Масса, кг, не более

0,39

Температура окружающей среды, °C

От 0 до плюс 50

Относительная влажность воздуха, %, не более

80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и с помощью наклейки на люксметр с тыльной стороны.

Комплектность

Комплектность люксметров указана в таблице 3.

Таблица 3 - Комплектность люксметров

Наименование

Количество

Панель управления (LXP-2 или LXP-10)

1 шт.

Измерительный датчик (LP-1, LP-10B или LP-10A)

1 шт.

Кабель USB

1 шт.

Батарея 6LR61 9В

1 шт.

Руководство по эксплуатации

1 экз.

Диск CD с программой для считывания результатов

1 шт.

Кейс

1 шт.

Программа для создания протоколов измерений Foton 12464

1 шт. *

Радиоадаптер для беспроводной передачи данных OR-1

1 шт. *

Примечание - * - поставляются по дополнительному заказу

Поверка

осуществляется по ГОСТ Р 8.665-2009 «Государственная система обеспечения единства измерений. Люксметры и яркомеры фотоэлектрические. Методика поверки».

Основные средства поверки:

Рабочий эталон - установка автоматизированная для поверки люксметров, яркомеров, пульсметров и радиометров УЛР-1А. Спектральный диапазон (400-760) нм. Пределы допускаемой основной относительной погрешности измерения освещенности ± 2,5 %.

Сведения о методах измерений

Метод измерений описан в руководстве по эксплуатации «Люксметры LXP-2, LXP-10A, LXP-10B».

Нормативные документы

ГОСТ 8.023-2014 «ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений»
