Трансформаторы тока ТВ
| Номер в ГРСИ РФ: | 64181-16 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
Трансформаторы тока ТВ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 64181-16 | |||||||||||||||||||||
| Действует | по 06.06.2026 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | ТВ | |||||||||||||||||||||
| Модификации |
Т В - Х1 - Х2 - Х3 - Х4 - Х5 - Х6 / Х7 Х8 Х9, где: Т - Трансформатор тока, В - Встроенный, Х1 - Номинальное напряжение ввода, кВ, Х2 - Номер конструктивного исполнения, Х3 - Вариант конструктивного исполнения, Х4 - Количество вторичных обмоток, шт, Х5 - Класс точности, Х6 - Номинальный первичный ток, Х7 - Номинальный вторичный ток, Х8 - Климатическое исполнение по ГОСТ 15150-69, Х9 - Категория размещения по ГОСТ 15150-69 На испытания представлены: ТВ-24-X ТВ-110-I ТВ-110-IX |
|||||||||||||||||||||
| Приказы |
№253 от
13.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 677b9ad5-441f-c3c9-6ab1-5506672abf16 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ОАО «СЗТТ», РОССИЯ, 620043, Свердловская область, г. Екатеринбург, ул. Черкасская, стр. 25
Поверка
| Методика поверки / информация о поверке |
МП 12-26-2022 ГСИ. Трансформаторы тока ТВ. Методика поверки
МП 71-26-2025 Государственная система обеспечения единства измерений. Трансформаторы тока ТВ. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП 12-26-2022.
(с 13.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
7112
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7111 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
64181-16: Описание типа
2022-64181-16.pdf
|
Скачать | 497.6 КБ | |
|
64181-16: Методика поверки
2022-mp64181-16.pdf
Файл устарел
|
Скачать | 4.1 MБ | |
|
64181-16: Описание типа
2022-64181-16-1.pdf
Файл устарел
|
Скачать | 497.6 КБ | |
|
64181-16: Описание типа
2026-64181-16.pdf
Файл устарел
|
Скачать | 259.8 КБ | |
|
64181-16: Методика поверки
МП 12-26-2022
2022-mp64181-16-1.pdf
Файл устарел
|
Скачать | 4.1 MБ | |
|
64181-16: Методика поверки
МП 71-26-2025
2026-mp64181-16.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
64181-16: Описание типа
2026-64181-16-1.pdf
|
Скачать | 259.8 КБ | |
|
64181-16: Методика поверки
МП 12-26-2022
2022-mp64181-16-2.pdf
|
Скачать | 4.1 MБ | |
|
64181-16: Методика поверки
МП 71-26-2025
2026-mp64181-16-1.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Трансформаторы тока ТВ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора служит высоковольтный ввод выключателя силового трансформатора или линейный ввод, а также высоковольтный кабель или шина) трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Для получения различных коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.
Стороны трансформатора, соответствующие первичной цепи, обозначены Л1 и Л2 (либо только Л1 или Л2).
Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток, габаритными размерами, массой, наружной изоляцией, вариантами крепления. Структура обозначения трансформаторов приведена на рисунке 1.
Трансформаторы, выпускаемые в литом корпусе, который выполнен из изоляционного материала, имеют возможность пломбирования вторичных контактов.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.
На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных методом термотрансферной печати или методом лазерной гравировки.
Общий вид трансформаторов, места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера представлены на рисунках 2 и 3.
Т В - Х - Х - Х - Х - Х - Х / Х Х Х
______Категория размещения по ГОСТ 15150-69_______________
____________Климатическое исполнение по ГОСТ 15150-69___________
Номинальный вторичный ток (при наличии нескольких вторичных токов указывают все значения через тире или
______________________дробь), А________'__________________________________________
Номинальный первичный ток (при наличии у трансформатора нескольких первичных витков указывают
__________________________все значения через тире или дробь), А____________________
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывается класс
_______________________________точности каждой через дробь)__________________________
Количество вторичных обмоток (только для
____________________________________трансформаторов с несколькими обмотками) шт._________
Вариант конструктивного исполнения (при его наличии обозначается арабскими или римскими цифрами)
Номер конструктивного исполнения
Номинальное напряжение ввода, кВ
Встроенный
_________________________________________________________________Трансформатор тока________________________ классе точности и/или о значениях номинального первичного тока / номинального вторичного тока выносить отдельно, ниже обозначения трансформатора
Рисунок 1 - Структура обозначения трансформаторов тока ТВ
Место нанесения знака утверждения типа
Место нанесения заводского номера

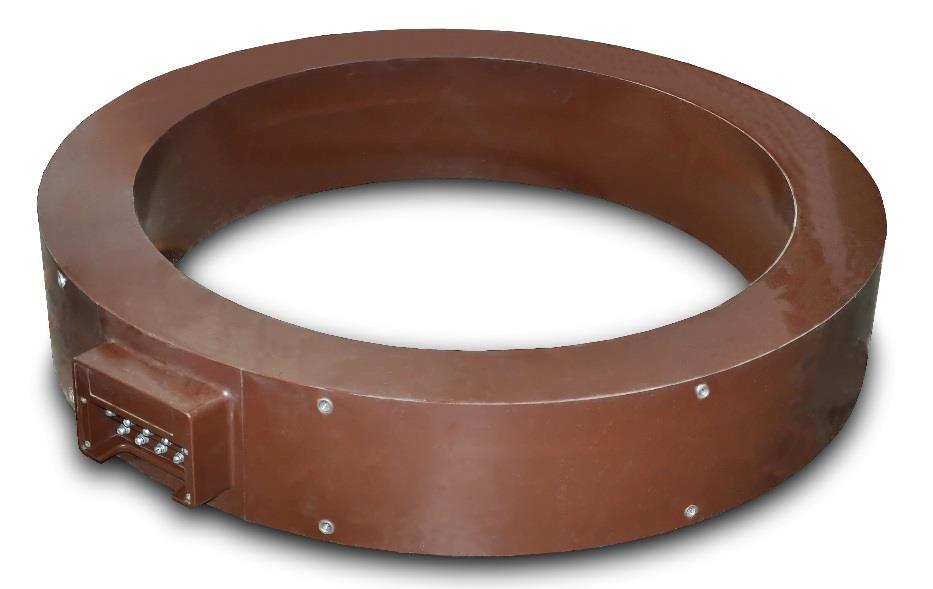

Рисунок 2 - Общий вид трансформаторов тока ТВ внутренней установки с указанием места нанесения знака утверждения типа, заводского номера
Место нанесения
заводского номера
Место пломбировки
Место нанесения знака утверждения типа
А
Место нанесения
заводского номера
Место нанесения
Место пломбировки
знака утверждения типа
Б

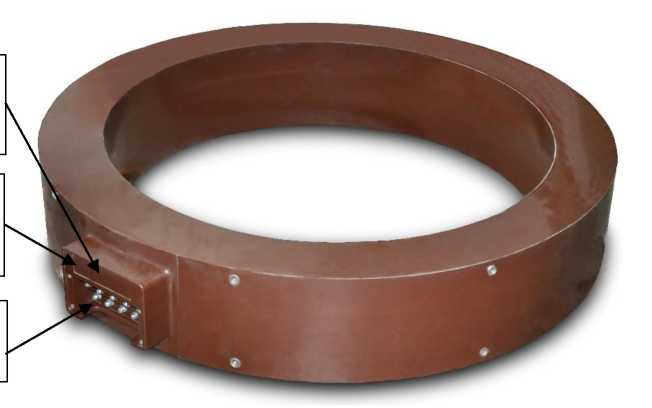

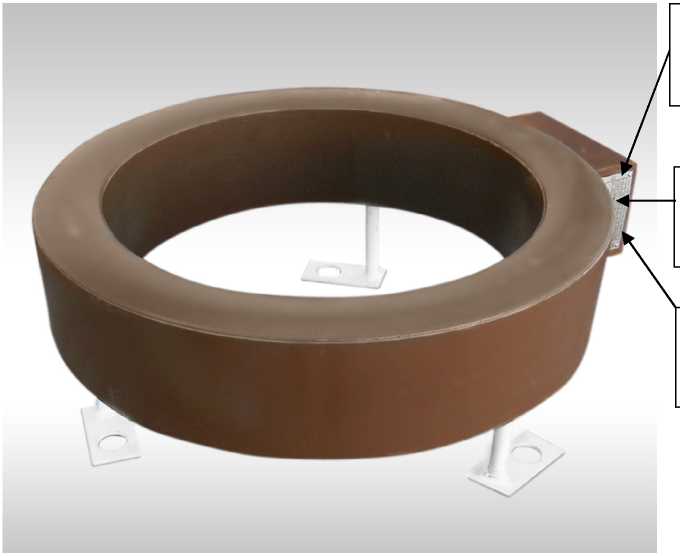

Рисунок 3 - Общий вид трансформаторов тока ТВ наружной установки А и Б, с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа, заводского номера
Пломбирование трансформаторов внутренней установки не предусмотрено, трансформаторов наружной установки предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс напряжения ввода, кВ |
от 0,66 до 750 |
|
Номинальный первичный ток (11ном), А |
от 50 до 40000 |
|
Диапазон первичных токов, % от значения 11ном |
от 1 до 200 |
|
Номинальный вторичный ток (Ьном), А |
1; 2; 5 |
|
Частота, Гц |
50; 60 |
|
Класс точности вторичных обмоток: для измерений по ГОСТ 7746-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
|
Класс точности вторичных обмоток для защиты: - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 |
5P;10P 5PR; 10PR; PX; PXR; TPY; TPZ |
|
Номинальная вторичная нагрузка, В^А, вторичных обмоток |
от 1 до 150 |
|
Нижний предел вторичной нагрузки, В\А, для трансформаторов классов точности 0,2S; 0,5S |
1 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 100 |
|
Примечания: 1 Требуемые параметры оговариваются при заказе. 2 Трансформаторы класса точности 3, с указанной номинальной предельной кратностью, могут использоваться как защитные класса точности 10Р с той же самой номинальной предельной кратностью. Трансформаторы классов точности 0,5 и 1, с указанной номинальной предельной кратностью, могут использоваться как защитные класса точности 5Р или 10Р с той же самой номинальной предельной кратностью. Если номинальная предельная кратность не указана, то трансформаторы как защитные использоваться не могут! 3 Согласно ГОСТ 7746-2015 для конкретного трансформатора, если одно из значений номинальной нагрузки является стандартным для одного класса точности, то для другого класса точности, допускается значение нагрузки, не являющейся стандартным значением. 4 Согласно ГОСТ 7746-2015 для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 и 200 % номинального первичного тока не выходят из пределов допускаемых погрешностей для 120 % номинального первичного тока. | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг |
от 0,2 до 600 |
|
Внутренний диаметр, мм |
от 20 до 1450 |
|
Наружный диаметр, мм |
от 30 до 1650 |
|
Высота, мм |
от 20 до 500 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
40 • 105 |
Знак утверждения типа
наносят на табличку технических данных методом термотрансферной печати или методом лазерной гравировки, на титульный лист паспорта типографским способом.
Комплектность
аблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество | |
|
Трансформатор тока |
ТВ внутренней установки |
ТВ наружной установки |
1 шт. |
|
Руководство по эксплуатации |
1ГГ.671 239.001 РЭ 1ГГ.671 238.028 РЭ 1ГГ.671 237.042 РЭ 1ГГ.671 235.007 РЭ |
1ГГ.671 238.014 РЭ 1ГГ.671 237.028 РЭ 1ГГ.671 236.017 РЭ 1ГГ.671 238.026 РЭ 1ГГ.671 238.020 РЭ 1ГГ.671 238.016 РЭ |
1 экз. |
|
Паспорт |
1ГГ.671 200.001 ПС |
1ГГ.671 200.001 ПС 1ГГ.671 238.030 ПС 1ГГ.671 238.026 ПС 1ГГ.671 238.020 ПС |
1 экз. |
|
Детали для пломбирования обмоток для измерений*, комплект: - крышка, винт 2М4 |
_ |
по количеств у обмоток | |
|
Копии свидетельства, описания типа средств измерений и декларации о соответствии (по требованию заказчика) |
_ |
1 экз. | |
|
* Для трансформаторов с литой изоляцией. Примечание - При поставке партии трансформаторов в один адрес, по согласованию с заказчиком, количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук. | |||
Сведения о методах измерений
пункт 11 «Методика измерений» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
ТУ16-2004 ОГГ.671 237.049 ТУ «Трансформаторы тока ТВ. Технические условия»
