Источники питания ИП-400
| Номер в ГРСИ РФ: | 64268-16 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Источники питания ИП-400 (далее - ИП) предназначены для воспроизведения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64268-16 |
| Наименование | Источники питания |
| Модель | ИП-400 |
| Срок свидетельства (Или заводской номер) | 16.06.2021 |
Производитель / Заявитель
ООО Фирма "Информтест", г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 57 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 53 (93%) |
| Неуспешных поверок (СИ непригодно) | 4 (7%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 64268-16: Описание типа СИ | Скачать | 86.8 КБ | |
| 64268-16: Методика поверки | Скачать | 716.5 КБ |
Описание типа
Назначение
Источники питания ИП-400 (далее - ИП) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание
Принцип действия ИП основан на преобразовании переменного сетевого напряжения 220 В в постоянное стабилизированное напряжение в диапазоне от 0 до плюс 40 В для питания радиоэлектронной аппаратуры. В ИП реализованы режим стабилизации напряжения и режим ограничения силы постоянного тока, а 16-битовые цифро-аналоговые преобразователи и аналого-цифровые преобразователи обеспечивают высокую дискретность измерений и малую погрешность воспроизведения выходных параметров.
Конструктивно ИП представляет собой функционально законченное электронное устройство в металлическом корпусе, предусматривающем его установку в 19 дюймовую стойку. При установке в стойку ИП крепится механическим разборным соединением, выполненным в виде регулируемых направляющих. На лицевой панели ИП расположены элементы индикации и управления: кнопка включения/выключения питания; четырёхразрядные цифровые индикаторы значений напряжения и силы тока; сенсорные кнопки управления режимами работы; ручки энкодеров для установки значений напряжения и силы тока; светодиодные индикаторы. На задней панели ИП расположены: разъемы LAN и microUSB; кнопка «Сброс»; клеммы выхода постоянного тока; клемма заземления; плавкий предохранитель; вилка сетевого питания.
Электропитание ИП осуществляется от сети питания 220 В, 50/60 Гц. Сетевое напряжение поступает на модуль преобразователя 40 В 10 А, который обеспечивает гальваническую развязку силовой цепи и потребителя, преобразование напряжения и сглаживание пульсаций постоянного напряжения. Внешне, источники питания могут иметь чёрное и серое исполнение.

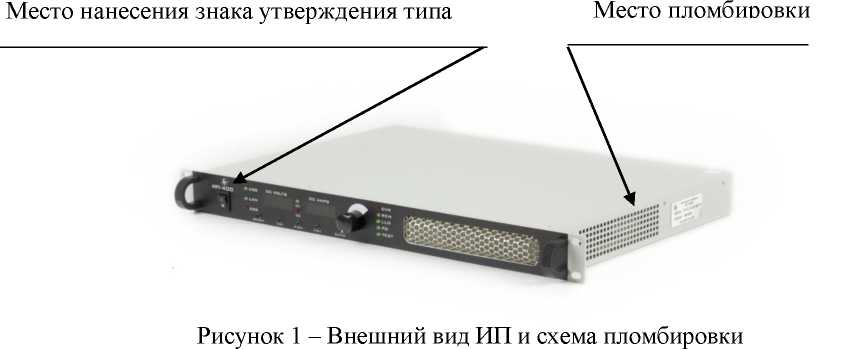

Внешний вид ИП с указанием места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде опломбирования этикеткой с клеймом ОТК, закрепленной клеем на верхней крышке ИП поверх головки одного из винтов крепления крышки и сверху закрытой прозрачной липкой лентой, обеспечивающей контроль целостности этикетки с клеймом.
Программное обеспечение
ИП работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание из ИП и обработку измерительной информации;
- формирование и передачу в ИП сигналов управления.
Метрологически значимая часть ПО выделена в файлы библиотек математических функций: unpower_math.dll.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
unpower math.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
7D502369 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока иуст, В |
от 0,1 до 40 |
|
Шаг установки выходного напряжения, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(540—4^+0,01) |
|
Нестабильность выходного напряжения при изменении напряжения питания в пределах 220±22 В, мВ, не более |
±10 |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 10 до 1 А, мВ, не более |
±10 |
|
Уровень пульсаций выходного напряжения при выходном току 9 А, мВ, не более |
30 |
|
Диапазон воспроизведения силы постоянного тока 1уст, A |
от 0,1 до 10 |
|
Шаг установки выходного тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А |
±(140-34уст+0,06) |
|
Нестабильность выходного тока при изменении напряжения питания в пределах 220±22 В, мА, не более |
±20 |
|
Нестабильность выходного тока при изменении выходного напряжения от 40 до 4 В, мА, не более |
±20 |
|
Уровень пульсаций выходного тока, мА, не более |
60 |
|
Максимальная выходная мощность, Вт |
400 |
Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22 50±1 |
|
Максимальная потребляемая мощность, ВА, не более |
1000 |
|
Электрическая прочность изоляции цепей сетевого питания, В, не менее |
1500 |
|
Электрическое сопротивление защитного заземления, Ом, не более |
1-10’1 |
|
Сопротивление изоляции цепей сетевого питания, МОм, не менее |
20 |
|
Габаритные размеры, мм, не более: - ширина - высота - длина |
347 483 45 |
|
Масса, кг, не более |
5 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре +25 °С, % атмосферное давление, кПа |
от +5 до +40 от 45 до 80 от 84 до 106 |
Знак утверждения типа
наносится на лицевую панель ИП в виде наклейки и на титульный лист формуляра методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность ИП
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Источник питания ИП-400 |
ФТКС.436237.003 |
1 |
|
Комплект принадлежностей |
- |
1 |
|
Руководство по эксплуатации |
ФТКС.436237.003РЭ |
1 |
|
Паспорт |
ФТКС.436237.003ПС |
1 |
|
Руководство оператора |
ФТКС.67001-01 34 01 |
1 |
|
Методика поверки |
- |
1 |
Поверка
осуществляется по документу МП 64268-16 «Источники питания ИП-400. Методика поверки.
Изменение №1», утвержденному ООО «КИА» 18.07.2018 г.
Основные средства поверки:
Вольтметр универсальный GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
Нагрузка электронная АТН-8240 (рег. № 50595-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 18953-73 Источники питания электрические ГСП. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16-30 А
ФТКС.436237.003 ТУ «Источник питания ИП-400. Технические условия»
