Изделия ПС-161 ТСЮИ.461531.014
| Номер в ГРСИ РФ: | 64475-16 |
|---|---|
| Производитель / заявитель: | ОАО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург |
Изделия ПС-161 ТСЮИ.461531.014 (далее по тексту - изделия) предназначены для измерений координат, скорости и воспроизведения шкалы времени (ШВ), синхронизированной с национальной шкалой координированного времени UTC(SU) или шкалой всемирного времени UTC(USNO) по радиосигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64475-16 |
| Действует | по 29.06.2026 |
| Наименование | Изделия |
| Модель | ПС-161 ТСЮИ.461531.014 |
| Приказы |
№2135 от
02.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 055b75a5-7cdd-b26c-a6ae-ac89679ea5ef |
Производитель / Заявитель
АО «НПО «Обуховский завод», РОССИЯ, 192012, г. Санкт-Петербург, вн. тер. г. муниципальный округ Рыбацкое, пр-кт Обуховской Обороны, д. 120, стр. 19, помещ. 1-Н № 708
Поверка
| Методика поверки / информация о поверке |
84-15-03 МП Инструкция Изделия ПС-161 ТСЮИ.461531.014 Методика поверки
(с 29.06.2016)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 81 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
64475-16: Описание типа
2024-64475-16.pdf
|
Скачать | 260.3 КБ | |
|
64475-16: Методика поверки
2016-mp64475-16.pdf
Файл устарел
|
Скачать | 657.2 КБ | |
|
64475-16: Описание типа
2024-64475-16-1.pdf
Файл устарел
|
Скачать | 260.3 КБ | |
|
64475-16: Описание типа
2025-64475-16.pdf
Файл устарел
|
Скачать | 191.2 КБ | |
|
64475-16: Методика поверки
2016-mp64475-16-1.pdf
Файл устарел
|
Скачать | 657.2 КБ | |
|
64475-16: Описание типа
2025-64475-16-1.pdf
|
Скачать | 191.2 КБ | |
|
64475-16: Методика поверки
84-15-03 МП
2016-mp64475-16-2.pdf
|
Скачать | 657.2 КБ |
Описание типа
Назначение
Изделия ПС-161 ТСЮИ.461531.014 (далее по тексту - изделия) предназначены для измерений координат, скорости и воспроизведения шкалы времени (ШВ), синхронизированной с национальной шкалой координированного времени UTC(SU) или шкалой всемирного времени UTC(USNO) по радиосигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS.
Описание
Принцип действия изделий основан на измерениях текущих навигационных параметров путем параллельного приема и обработки 16-ю измерительными каналами сигналов ГНСС ГЛОНАСС в частотном диапазоне L1 (CT-код) и GPS на частоте L1 (C/A-код) и подстройки внутренней ШВ к сигналам высокостабильной ШВ ГНСС ГЛОНАСС или GPS.
Конструктивно изделие состоит из приемника синхронизирующего ПС-161.1 ТСЮИ.468157.060 (ПС), блока антенного ТСЮИ.464659.036 (БА), усилителя магистрального ТСЮИ.468834.006 (УМ) и приспособления монтажного РТКП.686172.001-01 (ПМ). ПС и УМ выполнены в металлических корпусах, БА закрыт радиопрозрачным обтекателем.
ПС обеспечивает поиск и слежение за радиосигналами навигационных космических аппаратов (НКА), измерение радионавигационных параметров и декодирование принятой служебной информации. БА и УМ обеспечивают прием, фильтрацию и усиление радиосигналов НКА с дальнейшей обработкой в ПС.
Изделия могут работать в трех режимах: «Навигация на стоянке», «Время на твердой точке», «Навигация в движении». В режиме «Навигация на стоянке» изделия осуществляют измерения координат и текущего времени. В режиме «Время на твердой точке» изделия осуществляют только измерения текущего времени. В режиме «Навигация в движении» изделия осуществляют измерения координат, скорости и текущего времени.
Изделия обеспечивают обмен информацией с внешними устройствами по последовательному интерфейсу передачи данных RS-232C.
Внешний вид изделий приведен на рисунке 1.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки изделий от несанкционированного доступа приведена на рисунке 2.

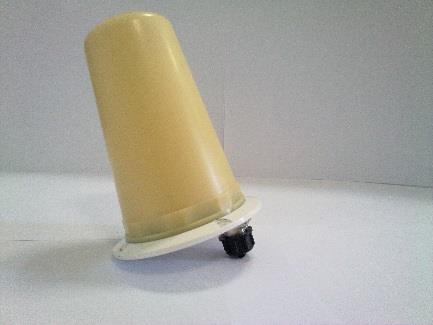

Блок антенный
ТСЮИ.464659.036

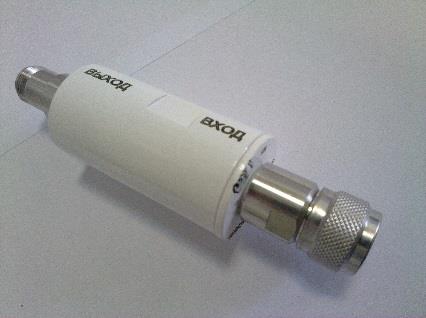

Усилитель магистральный ТСЮИ.468834.006

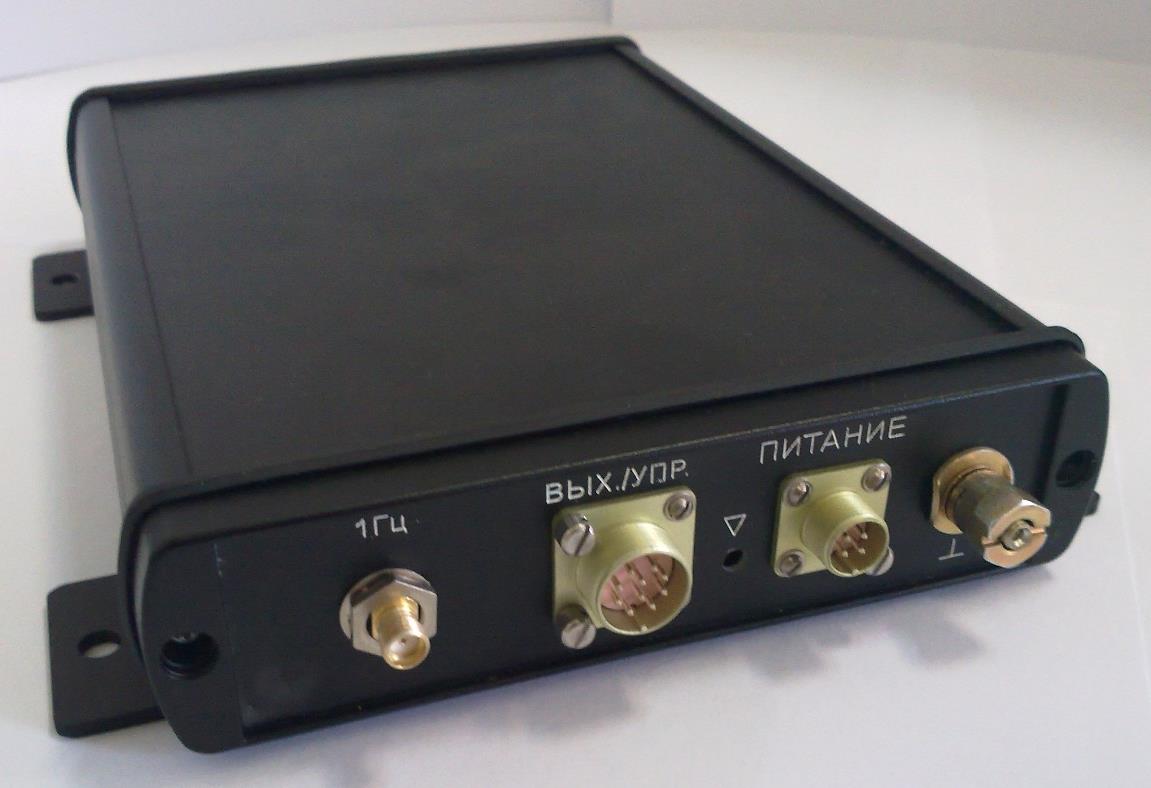

Приемник синхронизирующий
ПС-161.1 ТСЮИ.468157.060

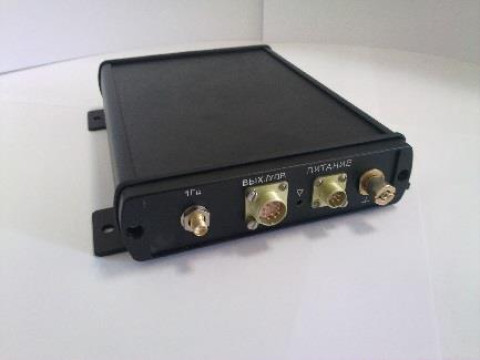

Рисунок 1 - Внешний вид изделий ПС-161 ТСЮИ.461531.014
♦ - Место нанесения наклейки «Знак утверждения типа»
• -Места пломбировки от несанкционированного доступа
Рисунок 2 - Место нанесения наклейки «Знак утверждения типа» и схема пломбировки
Технические характеристики
Метрологические и технические характеристики изделий приведены в таблице 2.
аблица 2
|
Наименование характеристики |
Значение характеристики |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) измерений координат, м: - при работе по радиосигналам ГНСС ГЛОНАСС в плане, не более |
15 |
|
по высоте |
± 25 |
|
- при работе по радиосигналам ГНСС GPS в плане, не более |
11 |
|
по высоте |
± 16 |
|
- при работе по радиосигналам ГНСС ГЛОНАСС и GPS в плане, не более |
10 |
|
по высоте |
± 15 |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) измерений скорости, м/с: - в плане |
± 0,05 |
|
- по высоте |
± 0,08 |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Навигация на стоянке», нс: - при работе по радиосигналам ГНСС ГЛОНАСС |
± 75 |
|
- при работе по радиосигналам ГНСС ГЛОНАСС/GPS |
± 55 |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Навигация на стоянке», нс: - при работе по радиосигналам ГНСС GPS |
± 65 |
|
- при работе по радиосигналам ГНСС ГЛОНАСС/GPS |
± 55 |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Время на твердой точке», нс: - при работе по радиосигналам ГНСС ГЛОНАСС |
± 60 |
|
- при работе по радиосигналам ГНСС ГЛОНАСС/GPS |
± 50 |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Время на твердой точке», нс: - при работе по радиосигналам ГНСС GPS |
± 50 |
|
- при работе по радиосигналам ГНСС ГЛОНАСС/GPS |
± 50 |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Навигация в движении», нс: - при работе по радиосигналам ГНСС ГЛОНАСС |
± 160 |
|
- при работе по радиосигналам ГНСС ГЛОНАСС/GPS |
± 140 |
|
Границы абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Навигация в движении», нс: - при работе по радиосигналам ГНСС GPS |
± 140 |
|
- при работе по радиосигналам ГНСС ГЛОНАСС/GPS |
± 140 |
Окончание таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания от источника постоянного тока, В |
от 9 до 36 |
|
Потребляемая мощность, Вт, не более |
4 |
|
Масса составных частей изделия, кг, не более: - ПС - БА - УМ - ПМ |
1 0,44 0,17 2 |
|
Габаритные размеры, мм, не более: - ПС (длина х ширина х высота) - БА (диаметр х высота) - УМ (диаметр х высота) - ПМ (диаметр х высота) |
213х166х37,5 105х180,5 34х133 129х818,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С: ПС БА, УМ - относительная влажность при температуре воздуха 35 °С, % - пониженное атмосферное давление, кПа (мм рт.ст.), не менее |
от минус 40 до 50 от минус 50 до 70 до 100 60(450) |
|
Примечания: 1 Погрешности измерения координат и скорости обеспечиваются при приеме радиосигналов не менее 4 НКА при работе по одной из ГНСС и не менее 5 НКА при работе по сигналам ГНСС ГЛОНАСС и GPS при значении геометрического фактора (GDOP) рабочего созвездия НКА не более 3 при работе по одной из ГНСС и не более 3,5 при работе по сигналам ГНСС ГЛОНАСС и GPS. 2 Погрешности синхронизации формируемой ШВ с ШВ UTC(SU) или UTC(USNO) для всех приведенных режимов обеспечиваются при приеме радиосигналов не менее 4 НКА (с GDOP<3) при работе по одной из ГНСС и не менее 5 НКА (с GDOP<3,5) при работе по сигналам ГНСС ГЛОНАСС и GPS, при известных координатах с погрешностью не более 1,5 м по каждой координате в режиме «Время на твердой точке», при соответствии значения реального смещения между системной ШВ ГЛОНАСС (ШВ GPS) и UTC(SU) (UTC(USNO)) значению, передаваемому НКА в составе служебной информации | |
Знак утверждения типа
наносится на приемник синхронизирующий в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят: изделие ПС-161 ТСЮИ.461531.014, кабель ТСЮИ.685661.088, комплект эксплуатационной документации, методика поверки.
Сведения о методах измерений
Изделие ПС-161 ТСЮИ.461531.014. Руководство по эксплуатации.
ТСЮИ.461531.014 РЭ
Нормативные документы
Изделие ПС-161 ТСЮИ.461531.014. Технические условия. ТСЮИ.461531.014 ТУ
