Системы измерительные Альбатрос ТанкМенеджер-2
| Номер в ГРСИ РФ: | 64517-16 |
|---|---|
| Производитель / заявитель: | ЗАО "Альбатрос", г.Москва |
Системы измерительные Альбатрос ТанкМенеджер-2 (далее - системы) предназначены для измерений массы, параметров нефти и нефтепродуктов в парках резервуаров высотой от 1,5 до 25,0 м, согласно ГОСТ Р 8.595-2004.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64517-16 |
| Действует | по 11.07.2026 |
| Наименование | Системы измерительные |
| Модель | Альбатрос ТанкМенеджер-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cc51066c-6cf3-f46c-a99c-23697867feac |
Производитель / Заявитель
АО «Альбатрос», РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1009
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 996 (99%) |
| Неуспешных поверок (СИ непригодно) | 13 (1 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
64517-16: Методика поверки
2016-mp64517-16.pdf
|
Скачать | 1.3 MБ | |
|
64517-16: Описание типа
2021-64517-16.pdf
|
Скачать | 925.8 КБ |
Описание типа
Назначение
Системы измерительные Альбатрос ТанкМенеджер-2 (далее - системы) предназначены для измерений массы, параметров нефти и нефтепродуктов в парках резервуаров высотой от 1,5 до 25,0 м, согласно ГОСТ Р 8.595-2004.
Описание
Принцип действия системы основан на использовании косвенного метода статических измерений массы нефти и нефтепродуктов.
Системы выпускаются в четырех исполнениях, отличающихся типом вторичного преобразователя (далее - ВП), составом поддерживаемых первичных преобразователей (далее -ПП), а также количеством реализованных каналов измерения массы (далее - ИКМ). В состав систем, в зависимости от исполнения, входят:
- ПП предназначенные для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, выполненные на основе датчиков и других устройств и располагающиеся непосредственно на резервуаре (на объектах в зонах классов 0, 1 и 2 по ГОСТ 30852.9-2002);
- ВП, получающие информацию с ПП, осуществляющий индикацию и архивирование измеряемых системой параметров, а также формирование сигналов управления внешними устройствами.
Исполнение 1 предназначено для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, объема, массы нетто (брутто). Число ИКМ - один.
В качестве ПП используется один датчик уровня ультразвуковой ДУУ2М, или датчик уровня ультразвуковой ДУУ6, или уровнемер поплавковый ДУУ10 (регистрационный номер 56503-14), или датчик температуры многоточечный ДТМ2 (регистрационный номер № 32476-12), или измеритель температуры многоточечный ДТМ3, или плотномер жидкости ДП1 (регистрационный номер 59097-14).
В качестве ВП используется блок сопряжения с датчиком БСД5А (регистрационный номер 57793-14).
Исполнение 2 предназначено для измерения уровня, уровня раздела сред, температуры, избыточного давления, плотности, объема, массы нетто (брутто). Число ИКМ - один.
В качестве ПП используется до четырех уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14) с протоколом обмена HART, измерителей температуры многоточечных ДТМ3 с протоколом обмена HART, преобразователей избыточного давления Альбатрос p20 (регистрационный номер 50673-12), преобразователей (датчиков) давления измерительных EJ* (регистрационный номер 59868-15).
В качестве ВП используется блок сопряжения с датчиком БСД5Н (регистрационный номер 57793-14).
Исполнение 3 предназначено для измерения уровня и (или) высоты газового пространства контактным или бесконтактным методом, уровня раздела сред, температуры, избыточного и гидростатического давления, плотности, объема, массы нетто (брутто). Число ИКМ - четыре.
В качестве ПП используются до четырех датчиков уровня ультразвуковых ДУУ2М, или датчиков уровня ультразвуковых ДУУ6, или датчиков температуры многоточечных ДТМ2 (регистрационный номер 32476-12), или плотномеров жидкости ДП1 (регистрационный номер 59097-14) или до двух уровнемеров радиоволновых РДУ3 (регистрационный номер 52031-12), или до двух уровнемеров тросиковых радиоволновых УТР1 (регистрационный номер 52339-12),
В качестве ВП используется контроллер ГАММА-8МА.
Исполнение 4 предназначено для измерения уровня и (или) высоты газового пространства контактным или бесконтактным методом, уровня раздела сред, температуры, избыточного и гидростатического давления, плотности, объема, массы нетто (брутто). Число ИКМ - шесть.
В качестве ПП используется:
- до шести датчиков уровня ультразвуковых ДУУ2М, датчиков уровня ультразвуковых ДУУ6, датчиков температуры многоточечных ДТМ2 (регистрационный номер 32476-12), уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14), измерителей температуры многоточечных ДТМ3, плотномеры жидкости ДП1 (регистрационный номер 59097-14) с протоколом обмена ЗАО «Альбатрос»;
- до трех уровнемеров радиоволновых РДУ3 (регистрационный номер 52031-12) или уровнемеров тросиковых радиоволновых УТР1 (регистрационный номер 52339-12);
- до 24 уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14), измерителей температуры многоточечных ДТМ3, преобразователей избыточного давления Альбатрос p20 (регистрационный номер 50673-12) с протоколом обмена HART, преобразователей (датчиков) давления измерительных EJ* (регистрационный номер 59868-15).
В качестве ВП используется контроллер А17.
Структура условного обозначения системы измерительный Альбатрос ТанкМенеджер-2.
Таблица 1
|
Тип подключаемых ПП |
Типы подключаемого ВП | |||
|
БСД5А |
БСД5Н |
ГАММА-8МА |
А17 | |
|
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 | |
|
ДУУ2М |
+ |
- |
+ |
+ |
|
ДУУ6 |
+ |
- |
+ |
+ |
|
ДУУ10 |
+ |
+ |
- |
+ |
|
ДТМ2 |
+ |
- |
+ |
+ |
|
ДТМ3 |
+ |
+ |
- |
+ |
|
ДП1 |
+ |
- |
+ |
+ |
|
Альбатрос р20 |
- |
+ |
- |
+ |
|
РДУ3 |
- |
- |
+ |
+ |
|
УТР1 |
- |
- |
+ |
+ |
|
EJ* |
- |
+ |
- |
+ |

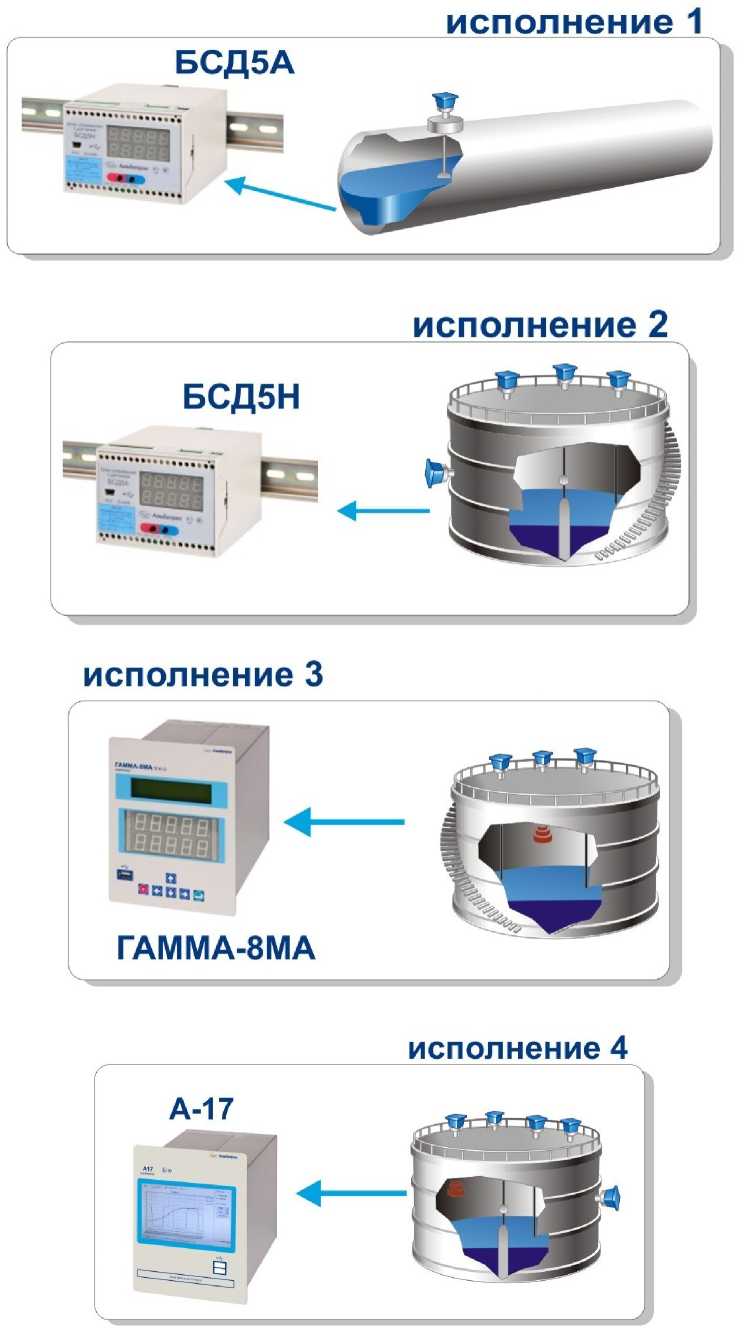

Рисунок 1 - Внешний вид системы
Место пломбировки
Рисунок 2 - Место пломбировки
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов и передачи данных.
Номер версии ПО выводится на ВП, а так же доступны для чтения с ЭВМ верхнего уровня. Для контроля работы системы проводится самодиагностика. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями и пломбами.
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «Высокий».
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
Программа блока БСД5А |
Программа блока БСД5Н |
Программа контроллера ГАММА-8МА |
Программа контроллера А17 |
|
Номер версии (идентификационный номер ПО) |
1.06 |
1.06 |
1.03 |
1.06 |
|
Цифровой идентификатор ПО |
В135 |
В135 |
8C6DH |
27D1 |
Технические характеристики
Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 25000 |
|
Диапазон измерений температуры, °С |
от -45 до +200 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1050 |
|
Диапазон измерений избыточного давления, МПа |
от -0,06 до +60 |
|
Диапазон измерений гидростатического давления, кПа |
от 0 до 61,6 |
|
Диапазоны выходного токового сигнала, при величине сопротивления нагрузки не более 500 Ом, мА |
от 0 до 20 от 4 до 20 |
|
Диапазоны выходного токового сигнала, при величине сопротивления нагрузки не более 2,2 кОм, мА |
от 0 до 5 |
|
Диапазоны входных токовых сигналов, мА ГАММА-8МА, А17 БСД5Н, БСД5А |
от 0 до 5 от 0 до 20 от 4 до 20 - |
|
Пределы допускаемой относительной погрешности измерений плотности, % |
±0,4 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 * |
±1,1 |
|
Пределы допускаемой относительной погрешности измерений массы брутто М, %: М > 120 т М < 120 т |
±0,50 ±0,65 |
|
Пределы допускаемой относительной погрешности измерений массы нетто Мн, %: Мн > 120 т Мн < 120 т |
±0,60 ±0,75 |
|
Пределы допускаемой абсолютной погрешности токовых сигналов, мкА |
±15 |
|
Температура окружающей среды, °С -исполнение 1, исполнение 3 -исполнение 2, исполнение 4 |
от -45 до +85 от -50 до +85 |
|
Температура транспортирования и хранения, °С -исполнение 1, исполнение 2 -исполнение 3, исполнение 4 |
от -40 до + 45 от +1 до + 45 |
|
Средняя наработка на отказ, не менее, часов |
100000 |
|
Срок службы, не менее, лет |
14 |
|
* Нормированы для систем исполнений 1,3 и 4 при подключении плотномера жидкости ДП1. | |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений уровня, мм
|
Типы подключаемых ПП |
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 |
|
ДУУ2М |
±5 (±3; ±2; ±1)* |
- |
±5 (±3; ±2; ±1)* | |
|
ДУУ6 |
±5 (±1)* |
- |
±5 (±1)* | |
|
ДУУ10 |
±3 ( ±0,7; ±0,5)* |
±3 (±1)* |
- |
±3(±1;±0,7; 0,5)* |
|
УТР1 |
- |
- |
±10 (±5)* | |
|
РДУ3 |
- |
- |
±6 (±4; ±2; ±1)* | |
|
*по заказу | ||||
Таблица 5 - Пределы допускаемой относительной погрешности измерений объема, %
|
Типы подключаемых ПП |
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 |
|
ДУУ2М |
±0,44 (±0,41; ±0,29)* |
- |
±0,44 (±0,41; ±0,29)* | |
|
ДУУ6 |
±0,44 (±0,29)* |
- |
±0,44 (±0,29)* | |
|
ДУУ10 |
±0,44 (±0,41; ±0,29; ±0,26)* |
- |
±0,44 (±0,41;±0,29;±0,26)* | |
|
УТР1; РДУ3 |
- |
- |
±0,34 | |
|
* по заказу | ||||
Таблица 6 - Пределы допускаемой абсолютной погрешности измерений температуры, °С
|
Типы подключаемых ПП |
Диапазон измерений температуры (t), °С |
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 |
|
-45 < t < -10 |
±2,0 |
- |
±2,0 | ||
|
ДУУ2М |
-10 < t < +85 |
±0,5 |
±0,5 | ||
|
+85 < t < +120 |
±2,0 |
±2,0 | |||
|
ДУУ6 |
- 40 < t < +65 |
±0,5 |
- |
±0,5 | |
|
ДУУ10 |
-45 < t < -40 |
±0,7 |
- |
±0,7 | |
|
-40 < t < +105 |
±0,5 |
±0,5 | |||
|
+105 <t< +120 |
±0,7 |
±0,7 | |||
|
ДТМ2 |
-45 < t < -10 |
±2,0 |
- |
±2,0 | |
|
-10 < t < +85 |
±0,5 |
±0,5 | |||
|
+85 < t < +125 |
±2,0 |
±2,0 | |||
|
(-45< t < +85)* |
±0,5 |
±0,5 | |||
|
ДТМ3 |
-45 < t < +125 |
±0,75 (±0,2)* |
- |
±0,75(±0,2)* | |
|
+125 < t < +200 |
±1,2 (±0,2)* |
±1,2 (±0,2)* | |||
|
ДП1 |
-40 < t < +105 |
±0,5 |
- |
±0,5 | |
|
*по заказу | |||||
Таблица 7 - П]
давления
|
Типы подключаемых ПП |
Диапазон измерений давления (P), кПа |
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 |
|
ДУУ2М -избыточное |
0 < P < 2000 |
±1,5 % |
- |
±1,5 % | |
|
ДУУ6 -избыточное -гидростатическое |
-1,87 < P < +2,06 -3,08 < P < +3,27 -6,16 < P < +6,28 0 < P < 18,7 0 < P < 30,8 0 < P < 61,6 |
±51 Па ±84 Па ±168 Па ±20,4 Па ±33,6 Па ±67,2 Па |
- |
±51 Па ±84 Па ±168 Па ±20,4 Па ±33,6 Па ±67,2 Па | |
|
ДУУ10 -избыточное |
0 < P < 2000 |
±1,5 % |
- |
±1,5 % | |
|
Альбатрос р20 -избыточное |
-60 < P < +60 -0,01 < P< +60000 |
- |
0,2 % 0,1 % |
- |
0,2 % 0,1 % |
Таблица 8
|
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 | |
|
Степень защиты по ГОСТ 14254-96 |
IP68, IP20 |
IP66, IP68, IP20 |
IP68, IP50 |
IP66, IP68, IP30 |
|
Масса, не более, кг |
23,75 |
93,65* |
87* |
563,4* |
|
*Габаритные размеры, не более, мм |
281x180x(352,5+L ) |
281x180x(202+L) |
400x400x(438+L) | |
|
Примечание - L - длина ЧЭ датчика, определяемая при заказе, мм. * определяется при заказе. | ||||
Знак утверждения типа
наносится на лицевую панель ВП системы методом шелкографии и на титульные листы эксплуатационной документации типографским методом.
Комплектность
Таблица 9 - Комплектность
|
Наименование |
Кол-во, шт |
Примечание |
|
Система измерительная Альбатрос ТанкМенеджер-2 исполнение 1: |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Продолжение таблицы 9
|
Наименование |
Кол-во, шт |
Примечание |
|
Паспорт |
1 | |
|
Блок сопряжения с датчиком БСД5А |
1 | |
|
Система измерительная Альбатрос ТанкМенеджер-2 исполнение 2: |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Паспорт |
1 | |
|
Блок сопряжения с датчиком БСД5Н |
1 | |
|
Система измерительная Альбатрос ТанкМенеджер-2 исполнение 3: |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Паспорт |
1 | |
|
Контроллер ГАММА-8МА |
1 | |
|
Система измерительная Альбатрос ТанкМенеджер-2 исполнение 4: |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Паспорт |
1 | |
|
Контроллер А17 |
1 |
Сведения о методах измерений
изложены в документе УНКР.421417.011 РЭ «Системы измерительные Альбатрос
ТанкМенеджер-2. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
ТУ 4252-006-29421521-15 «Система измерительная Альбатрос ТанкМенеджер-2.
Технические условия».
