Блоки детектирования БДМГ-101
| Номер в ГРСИ РФ: | 64529-16 |
|---|---|
| Производитель / заявитель: | ООО НПП "Доза", г.Москва |
Блоки детектирования БДМГ-101 (далее - блоки) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) или мощности поглощенной дозы в воздухе (далее - МПД) фотонного излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64529-16 |
| Действует | по 11.07.2026 |
| Наименование | Блоки детектирования |
| Модель | БДМГ-101 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d704c05-cba5-50ed-c856-13eee0367261 |
Производитель / Заявитель
ООО НПП "Доза", РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
2 года
с 11.2017 г.
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 181 (91%) |
| Неуспешных поверок (СИ непригодно) | 17 (9 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
64529-16: Описание типа
2018-64529-16.pdf
|
Скачать | 516 КБ | |
|
64529-16: Методика поверки
2016-mp64529-16.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Блоки детектирования БДМГ-101 (далее - блоки) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) или мощности поглощенной дозы в воздухе (далее - МПД) фотонного излучения.
Описание
Конструктивно блоки состоят из модуля электрометра (далее - МЭ) и модуля ионизационной камеры (далее - МИК).
МИК выпускается в четырех вариантах исполнения, отличающихся конструктивно -техническими и метрологическими характеристиками:
- МИК-01 с объёмом ионизационной камеры 100 см3;
- МИК-02 с объёмом ионизационной камеры 20 см3;
- МИК-03 с объёмом ионизационной камеры 500 см3;
- МИК-04 с объёмом ионизационной камеры 2 см3.
МИК состоит из ионизационной камеры, корпуса и электрометрического кабеля в защите.
МИК соединяется с МЭ электрометрическим кабелем с антимикрофонным покрытием в толстостенной силиконовой трубе, длина которого может достигать 30 м.
МЭ состоит из двух подмодулей: интерфейсного и электрометрического. Интерфейсный подмодуль состоит из управляемого узла питания, программируемого источника высокого напряжения и интерфейсного узла с опто-гальванической развязкой. Электрометрический подмодуль состоит из электрометрического усилителя, охваченных обратной связью измерительных резисторов и электрометрических реле, осуществляющих переключение диапазонов измерений.
Принцип работы блоков основан на измерении тока, возникающего в ионизационной камере МИК под действием ионизирующего излучения.

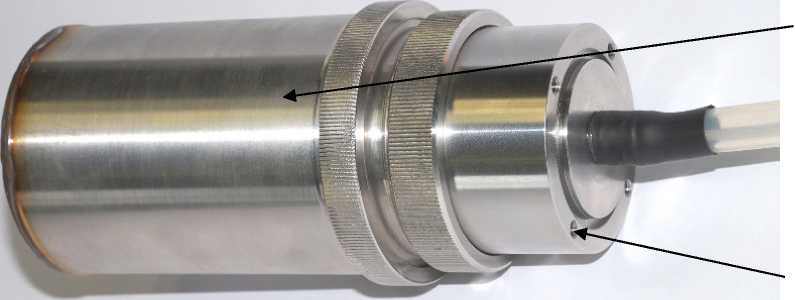

Внешний вид составных частей блоков, мест пломбировки и размещения знака утверждения типа приведены на рисунках 1-5.
Место
для размещения знака утверждения типа
Место для гарантийной пломбы
Место для размещения знака утверждения типа
Место для гарантийной пломбы

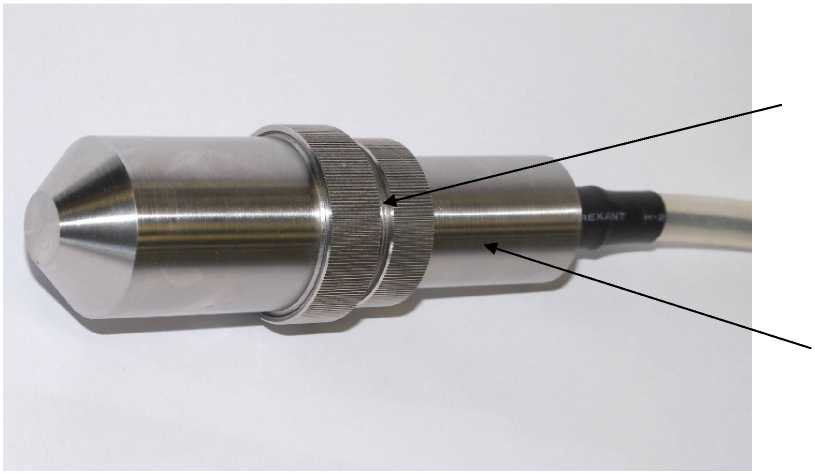

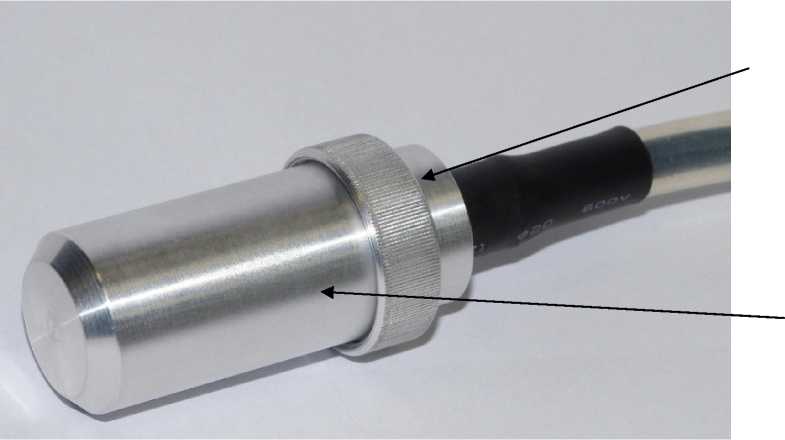

Рисунок 2 - Внешний вид модуля ионизационной камеры МИК-02
Место для гарантийной пломбы
Место для размещения знака утверждения типа
Место для гарантийной пломбы
Место для размещения знака утверждения типа

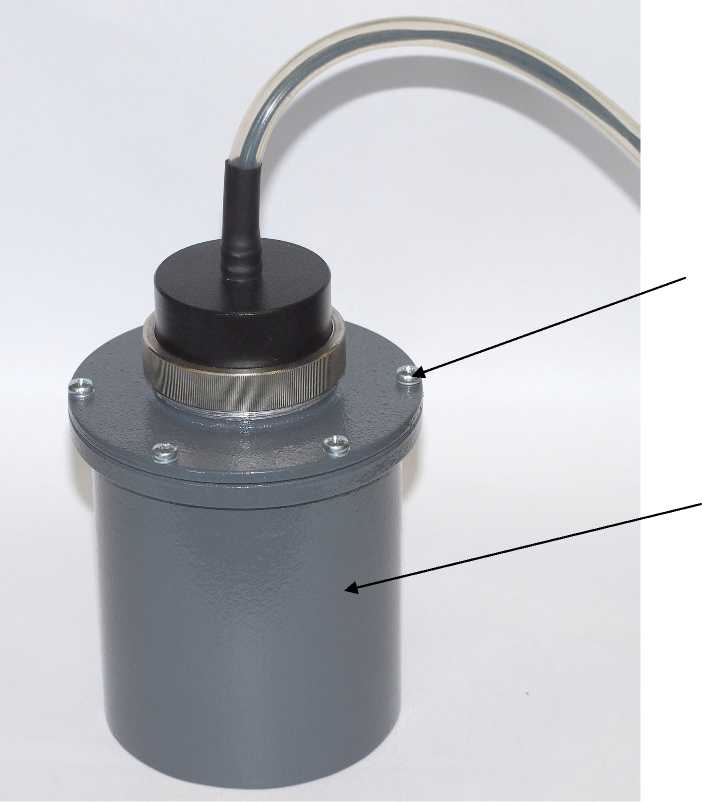

Рисунок 4 - Внешний вид модуля ионизационной камеры МИК-04
Место для гарантийной пломбы
Место для размещения знака утверждения типа
Рисунок 5 - Внешний вид модуля электрометра
Программное обеспечение
Программное обеспечение (ПО) блоков состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) блока с таблицами градуировочных коэффициентов и констант, имеющего наименование и свой номер версии исполнения.
- автономного программного обеспечения «DWPTest», устанавливаемого на ПЭВМ, имеющего возможность считывания текущей измерительной информации с блока и установки (записи) параметров и констант в память блока.
Метрологически значимой частью ПО БДМГ-101 является встроенное ПО, включающее программу (код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в память блока.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Встроенное |
DWPTest |
|
Номер версии (идентификационный номер) ПО |
3.01 |
02.01.2.00.03 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого модуля) |
- |
808a0f7b15cc156bc9dcce92b1489c20 |
|
Алгоритм вычисления идентификатора ПО |
- |
MD5 |
Защита ПО «DWPTest» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий фотонного излучения, МэВ |
от 0,05 до 3,0 |
|
Диапазон измерений МАЭД фотонного излучения, Зв/ч: | |
|
- БДМГ-101 с МИК-01 |
от 5-10-5 до 2-102 |
|
- БДМГ-101 с МИК-02 |
от 540’4 до 103 |
|
Диапазон измерений МПД фотонного излучения в воздухе, Гр/ч: | |
|
- БДМГ-101 с МИК-03 |
от 10-5 до 102 |
|
- БДМГ-101 с МИК-04 |
от 5-10-3 до 104 |
|
Чувствительность для энергии излучения нуклида 60Со, не менее: | |
|
- БДМГ-101 с МИК-01, Зв/Кл |
3,0.105 |
|
- БДМГ-101 с МИК-02, Зв/Кл |
1,5.106 |
|
- БДМГ-101 с МИК-03, Гр/Кл |
6,0.104 |
|
- БДМГ-101 с МИК-04, Гр/Кл |
1,2.107 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД и МПД фотонного излучения, % |
±15 |
|
Энергетическая зависимость относительно энергии 0,661 МэВ, % |
±25 |
|
Анизотропия чувствительности, % |
±30 |
|
Радиационный ресурс, Гр, не менее: | |
|
- БДМГ-101 с МИК-01 |
45 000 |
|
- БДМГ-101 с МИК-02 |
200 000 |
|
- БДМГ-101 с МИК-03 |
45 000 |
|
- БДМГ-101 с МИК-04 |
200 000 |
|
- МЭ |
100 |
|
Пределы допускаемой дополнительной погрешности измерений МАЭД или МПД фотонного излучения при отклонении температуры окружающего воздуха от нормальных условий на каждые 10°С, % |
±3 |
|
Пределы допускаемой дополнительной погрешности измерений МАЭД или МПД фотонного излучения при повышении влажности окружающего воздуха до 98 % при температуре 35 °С, % |
±5 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °C: - относительная влажность воздуха при температуре 25 °C, % - атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за 24 ч непрерывной работы, % |
±5 |
|
Параметры питания: - напряжение постоянного тока, В |
от 9 до 42 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры, диаметр х высота, мм, не более: | |
|
- МИК-01 |
85x210 |
|
- МИК-02 |
45x160 |
|
- МИК-03 |
140x230 |
|
- МИК-04 |
35x90 |
|
- МЭ |
110x300 |
|
Масса (без соединительного кабеля), кг, не более: | |
|
- МИК-01 |
1,0 |
|
- МИК-02 |
0,3 |
|
- МИК-03 |
1,0 |
|
- МИК-04 |
0,2 |
|
- МЭ |
2,0 |
|
Средняя наработка на отказ, ч, не менее |
30 000 |
|
Средний срок службы, лет, не менее |
15 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C: МИК-01 с соединительным кабелем МИК-02, МИК-03, МИК-04 с соединительным кабелем МЭ - относительная влажность окружающего воздуха при температуре 35 °C, %, не более - атмосферное давление, кПа |
от -30 до +120 от -30 до +60 от -30 до +60 до 98 от 84,0 до 106,7 |
Знак утверждения типа
наносится на корпус в виде наклейки и типографским способом на титульные листы руководства по эксплуатации ФВКМ.418266.009РЭ и паспорта ФВКМ.418266.009ПС.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
ФВКМ.418266.009 |
Блоки детектирования БДМГ-101 в составе: | ||
|
ГКПС44.02.00.000-01 |
Модуль ионизационной камеры МИК-01 |
1*шт. |
* С кабелем |
|
ГКПС.44.05.00.000-01 |
Модуль ионизационной камеры МИК-02 |
1) |
С кабелем |
|
ГКПС44.07.00.000 |
Модуль ионизационной камеры МИК-03 |
1) |
С кабелем |
|
ГКПС44.08.00.000 |
Модуль ионизационной камеры МИК-04 |
1) |
С кабелем |
|
ГКПС.44.01.00.000-01 |
Модуль электрометра МЭ |
1 шт. | |
|
ФВКМ.301524.047 |
Узел крепления МЭ |
1 шт. | |
|
Разъем 2РМГД-19 |
1 шт. | ||
|
ГКПС44.09.00.000 |
Кабель электрометрический |
1) | |
|
ФВКМ.301524.048 |
Узел крепления МИК-01 |
1) |
|
1 |
2 |
3 |
4 |
|
ФВКМ.301524.049 |
Узел крепления МИК-02 |
1) | |
|
ФВКМ.301524.050 |
Узел крепления МИК-03 |
1) | |
|
ФВКМ.301524.051 |
Узел крепления МИК-04 |
1) | |
|
ФВКМ.004001 |
Программное обеспечение «DWPTest» |
1 экз. | |
|
ФВКМ.418266.009РЭ |
Руководство по эксплуатации |
1 экз. | |
|
ФВКМ.418266.009ПС |
Паспорт |
1 экз. | |
|
Свидетельство о поверке |
1 экз. | ||
|
Упаковка |
1 шт. | ||
|
1) Поставляется в соответствии с условиями поставки | |||
Поверка
осуществляется по документу ФВКМ.418266.009РЭ «Блоки детектирования БДМГ-101». Руководство по эксплуатации, раздел 4 «Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25 января 2016 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,0.10-3 до 4,5-103 Гр/мин, пределы допускаемой относительной погрешности измерений ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.070-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ТУ 4361-029-31867313-2015. Блоки детектирования БДМГ-101. Технические условия
