Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников АРП-11/1, АРП-11/7, АРП-11/М
| Номер в ГРСИ РФ: | 64549-16 |
|---|---|
| Производитель / заявитель: | ООО "Меткатом", г.С.-Петербург |
Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников АРП-11/1, АРП-11/7, АРП-11/М (далее - измерители) предназначены для измерения амплитуд напряжения акустико-эмиссионных сигналов в целях анализа и прогноза ресурса редукторов и подшипников.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64549-16 |
| Действует | по 11.07.2026 |
| Наименование | Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников |
| Модель | АРП-11/1, АРП-11/7, АРП-11/М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 50b5b2fc-6a63-c469-06a9-56bfe887ca67 |
Производитель / Заявитель
Общество с ограниченной ответственностью «МЕТКАТОМ» (ООО «МЕТКАТОМ»), г. Санкт-Петербург.
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 245 (98%) |
| Неуспешных поверок (СИ непригодно) | 5 (2 %) |
| Актуальность информации | 03.12.2025 |
Поверители
Скачать
|
64549-16: Описание типа
2025-64549-16.pdf
|
Скачать | 1.1 MБ | |
|
64549-16: Методика поверки
2016-mp64549-16.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников АРП-11/1, АРП-11/7, АРП-11/М (далее по тексту -измерители) предназначены для измерения амплитуд напряжения акустико-эмиссионных сигналов в целях анализа и прогноза ресурса редукторов и подшипников.
Описание
Принцип действия измерителей основан на преобразовании акустико-эмиссионных сигналов в напряжение, измерении амплитуды напряжения, обработки и выведении на дисплей (или экран монитора в модификации АРП-11/7) интегрального показателя остаточного ресурса D, линейно зависимого от измеренной амплитуды напряжения.
Конструктивно измерители состоят из измерительного блока и пьезоэлектрического преобразователя.
Пьезоэлектрический преобразователь (далее по тексту - ПЭП) устанавливается на диагностируемый узел. Акустико-эмиссионные сигналы, излучаемые работающим узлом, преобразуются в ПЭП в электрические сигналы, которые после усиления и фильтрации поступают в аналого-цифровой преобразователь (далее по тексту - АЦП). После АЦП значения амплитуд электрических сигналов в цифровом виде поступают на вход центрального процессора. В центральном процессоре происходит обработка результатов измерений по установленной программе и вывод на дисплей или персональный компьютер.
Измерители выпускаются в 3-х модификациях: АРП-11/1, АРП-11/М, АРП-11/7. Измерители АРП-11/1 имеют один канал диагностики, его измерительный блок снабжен клавиатурой для управления и выбора программ, измерители АРП-11/М имеют клавиатуру другого типа и цветной дисплей, измерители АРП-11/7 имеют 2 исполнения: от 1 до 7 каналов диагностики и от 1 до 12 каналов диагностики, в обоих исполнениях измерительный блок без клавиатуры, а вывод информации осуществляется на компьютер.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр наносится методом шелкографии на металлизированную табличку размером не более 80*50 мм, которая крепится на заднюю панель измерителя путем приклеивания, либо, по требованию заказчика, в случае эксплуатации измерителя в условиях агрессивного воздействия окружающей среды (тряска, повышенная вибрация и др.) путем механического крепежа (заклепки), либо путем лазерной гравировки на корпусе измерителя.
Элементы настройки измерителей конструктивно защищены от несанкционированного проникновения пломбой в виде специального стикера-наклейки на основе литой ПВХ пленки, наклеиваемой на винты, скрепляющие верхнюю и нижнюю части прибора. Стикер-наклейка при попытке несанкционированного вскрытия повреждается.
Корпуса измерителей АРП-11/1, АРП-11/М изготавливают из пластмассы, а корпуса измерителей АРП-11/7 изготавливают из алюминиевого сплава, окрашиваемый в цвета по заказу заказчика.
Внешний вид измерителей, место пломбировки и место нанесения заводского номера представлены на рисунках 1, 2, 3.
Нанесение знака поверки на корпус измерителя не предусмотрено.
ПЭП
нанесения
в виде
-наклейки
Место нанесения заводского номера

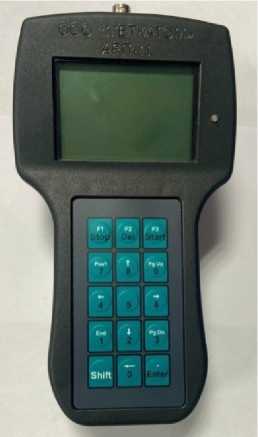

Рисунок 1 - Внешний вид измерителя амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников типа АРП-11/1с указанием места нанесения пломбы в виде стикера-наклейки и места нанесения заводского номера

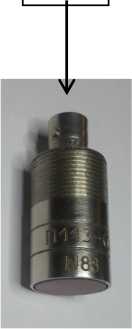

ПЭП
Место нанесения пломбы в виде стикера-наклейки

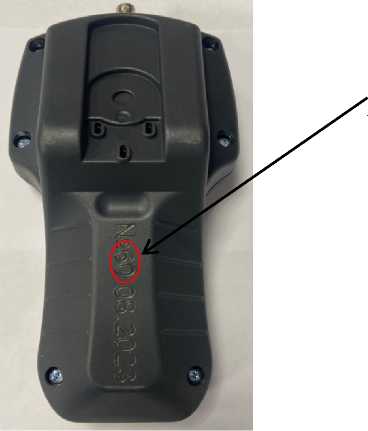

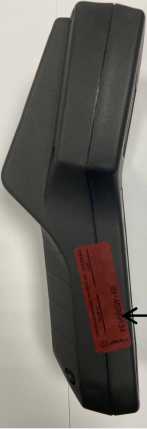

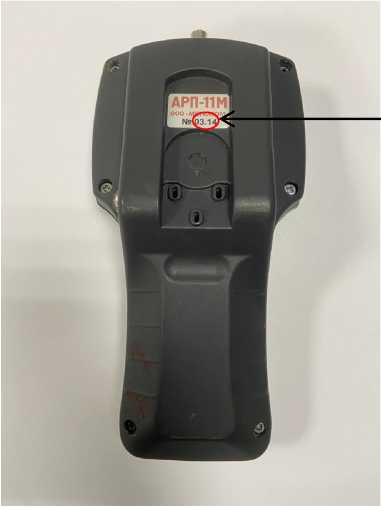

Рисунок 2 - Внешний вид измерителя амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников типа АРП-11/М с указанием места нанесения пломбы в виде стикера-наклейки и места нанесения заводского номера
Место нанесения заводского номера

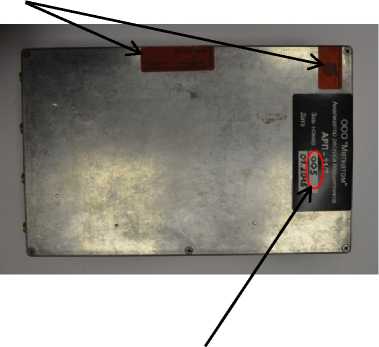

Место нанесения пломбы
в виде стикера-наклейки
Место нанесения заводского номера
ПЭП
Место нанесения заводского номера
Место нанесения пломбы в виде стикера-наклейки

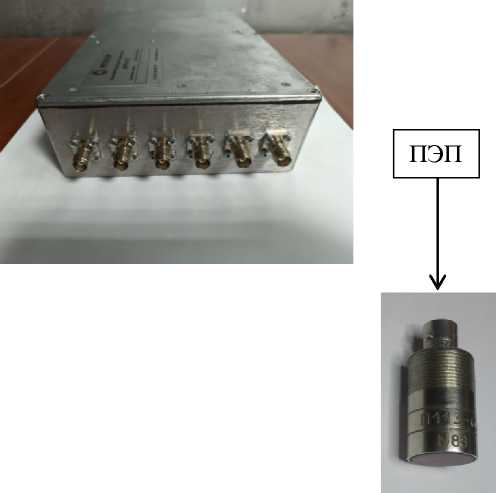

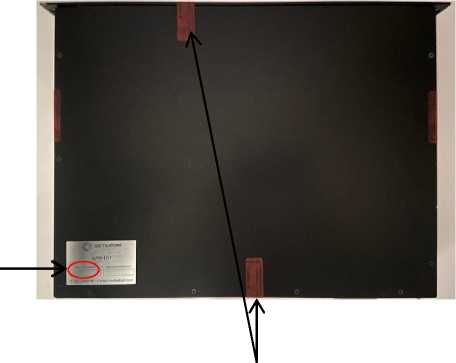

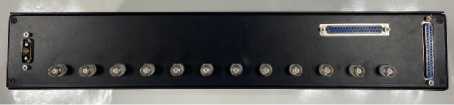

Рисунок 3 - Два представления внешнего вида измерителя АРП-11/7 с указанием места нанесения пломбы в виде стикера-наклейки и места нанесения заводского номера
Программное обеспечение
ПО «АРП» предназначено для сбора данных, расчета и анализа спектра акустико- эмиссионного сигналов.
Уровень защиты ПО измерителей «ВЫСОКИЙ» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
4. 0 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот акустико-эмиссионного сигнала, кГ ц |
от 20 до 200 |
|
Диапазон измерения амплитуды напряжения акустико-эмиссионного сигнала, мВ |
от 0,2 до 23 |
|
Пределы допускаемой относительной погрешности измерения амплитуды напряжения акустико-эмиссионного сигнала, % |
±30 |
|
Допускаемое относительное отклонение показаний прибора от номинальных значений при входном напряжении 50 мкВ на частотах 20, 60, 80, 100 и 200 кГц, % |
±15 |
|
Допускаемое относительное отклонение показаний прибора от номинальных значений при входном напряжении 100, 200, 400, 800 мкВ на частотах 20, 60, 80, 100 и 200 кГц, % |
±8 |
Таблица 3 - Градуировочная характеристика измерителей
|
Амплитуда напряжения с ПЭП, мВ |
0,2 |
0,8 |
3 |
8 |
23 |
|
Показания прибора |
3 |
10 |
32 |
110 |
320 |
Таблица 4 - Амплитудно-частотные характеристики измерительного блока
|
Модификация |
Входное напряжения, мкВ |
Частота, к |
Гц | |||
|
20 |
60 |
80 |
100 |
200 | ||
|
Показания прибора | ||||||
|
1 |
2 |
3 | ||||
|
АРП-11/1 |
50 |
6 |
21 |
19 |
17 |
13 |
|
100 |
6 |
41 |
40 |
36 |
27 | |
|
200 |
6 |
85 |
85 |
74 |
57 | |
|
400 |
6 |
175 |
175 |
149 |
117 | |
|
800 |
6 |
350 |
350 |
320 |
240 | |
|
АРП-11/М |
50 |
6 |
18 |
16 |
16 |
13 |
|
100 |
6 |
38 |
37 |
34 |
27 | |
|
200 |
6 |
80 |
80 |
69 |
57 | |
|
400 |
6 |
165 |
164 |
143 |
117 | |
|
800 |
6 |
325 |
329 |
309 |
240 | |
|
АРП-11/7 |
50 |
6 |
18 |
21 |
18 |
13 |
|
100 |
6 |
40 |
43 |
39 |
27 | |
|
200 |
6 |
87 |
89 |
78 |
57 | |
|
400 |
6 |
180 |
182 |
155 |
117 | |
|
800 |
6 |
360 |
362 |
331 |
240 | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более: АРП-11/1 |
187x106x50 |
|
АРП-11/М |
225x95x62 |
|
АРП-11/7 |
370x485x80 |
|
Габаритные размеры датчиков (диаметр х длина), мм, не более |
(16 ± 2)x(45 ± 5) |
|
Масса измерительного блока с внутренним источником питания, г, не более: АРП-11/1 |
520 |
|
АРП-11/М |
490 |
|
АРП-11/7 |
4500 |
|
Масса датчика, г, не более |
25 |
|
Напряжение питания внешнего (внутреннего), В |
4,5 (4,2) |
|
Потребляемый ток измерительного блока, мА, не более: - в режиме измерений |
400 |
|
- в режиме аналитического просмотра |
150 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +45 |
|
- относительная влажность воздуха при 20 °C, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации РЭ 4276-002-94655322-2015. Знак утверждения типа на корпус измерителя не наносится.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. | ||
|
АРП-11/1 |
АРП-11/М |
АРП-11/7 | ||
|
Измерительный блок |
1 |
1 |
1 | |
|
Пьезоэлектрический преобразователь |
1 |
1 |
1-12 | |
|
Устройство связи с ПК |
- |
- |
1 | |
|
Внешний блок питания |
1 |
1 |
1 | |
|
Коаксиальный кабель |
2 |
2 |
1-12 | |
|
РЭ с разделом «Методика поверки» |
РЭ 4276-002-94655322-2015 |
1 |
1 |
1 |
|
Чехол прибора |
1 |
1 |
- | |
|
Паспорт прибора |
1 |
1 |
1 | |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» руководства по эксплуатации РЭ 4276-002-94655322-2015.
Нормативные документы
ТУ 4276-002-94655322-2015 Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников АРП-11/1, АРП-11/М, АРП-11/7. Технические условия.
