Весы платформенные ПСВ Скала
| Номер в ГРСИ РФ: | 64565-16 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "ИнтерВес", г.Новосибирск |
Весы платформенные ПСВ Скала предназначены для измерения массы различных грузов при статическом взвешивании.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 64565-16 | |||||||||
| Действует | по 11.07.2031 | |||||||||
| Наименование | Весы платформенные | |||||||||
| Модель | ПСВ Скала | |||||||||
| Модификации |
ПСВ - Max (Д) Скала, где: ПСВ Скала – обозначение весов; Max – максимальная нагрузка, т; Д – весы с демпфирующими узлами (при наличии). |
|||||||||
| Приказы |
№469 от
16.03.2026
— О продлении срока действия утвержденных типов средств измерений
№2044 от
08.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 79aef3d7-b4ad-05b6-4756-4b1bb42281f4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ИнтерВес», РОССИЯ, Россия, 630090, г. Новосибирск, ул. Кутателадзе, 4г, офис 245
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIMLR 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Приложение ДА «Методика поверки весов»
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17 (94%) |
| Неуспешных поверок (СИ непригодно) | 1 (6 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
64565-16: Описание типа
2023-64565-16.pdf
|
Скачать | 584.7 КБ | |
|
64565-16: Методика поверки
2021-mp64565-16.pdf
|
Скачать | 336 КБ | |
|
64565-16: Описание типа
2026-64565-16.pdf
|
Скачать | 192 КБ |
Описание типа
Назначение
Весы платформенные ПСВ Скала предназначены для измерения массы различных грузов при статическом взвешивании.
Описание
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и электронного оборудования.
Весы изготавливаются в двух исполнениях грузоприемного устройства - весовая платформа с демпфирующими узлами и без них. Демпфирующие узлы предназначены для защиты весов от ударных нагрузок с помощью четырех пружинных блоков. Тип пружин -цилиндрические винтовые. Для гашения возможных колебаний платформы применяются гидравлические двухтрубные амортизаторы. ГПУ может состоять от одной до четырех весовых платформ. Соединение электрических устройств в цепь выполнено через клеммные коробки и комплект кабелей.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в аналогово-цифровой преобразователь электронного оборудования, где происходит его дальнейшая обработка и индикация результатов измерений.

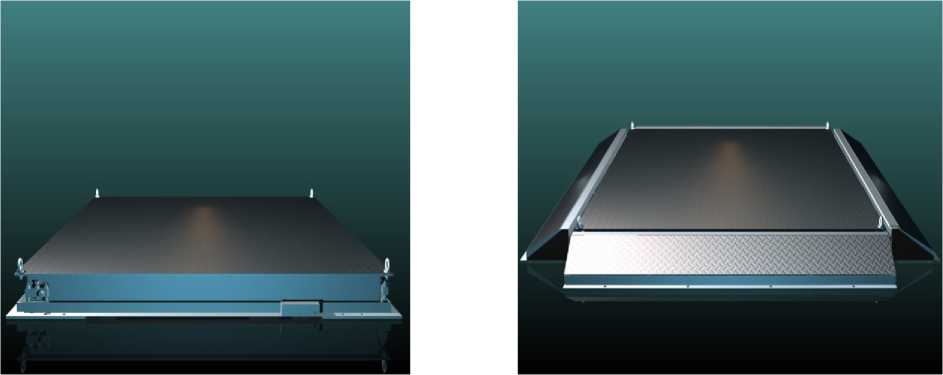

Общий вид весов представлен на рис. 1.
Платформа без демпфирующих узлов
Платформа с демпфирующими узлами
Рисунок 1 - Общий вид весов
Форма маркировки весов: ПСВ - Max (Д) Скала
где ПСВ Скала - обозначение весов;
Max - максимальная нагрузка, т
Д - весы с демпфирующими узлами (при наличии).
В весах применяются следующие модули:
- датчики весоизмерительные МВ150 (регистрационный №44780-10);
- датчики весоизмерительные тензорезисторные М модификации М70 и М100 (регистрационный №53673-13);
- датчики весоизмерительные тензорезисторные Уралвес К-С модификации Уралвес К-С-18З (регистрационный №75853-19);
- электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес», г.Новосибирск (далее - прибор);
- преобразователь весоизмерительный вторичный Ньютон-81 (регистрационный № 56674-14) производства ООО ИК «ВЕСКОМ», г.Челябинск (далее - прибор).
В весах предусмотрены следующие основные устройства и функции (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- автоматическое (T.2.7.2.3) и полуавтоматическое (T.2.7.2.2) устройство установки на нуль;
- устройство автоматического слежения за нулем (T.2.7.3);
- устройство первоначальной установки на нуль (Т.2.7.2.4).
Защита от несанкционированного доступа к встроенному ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки) на корпусе прибора. Для прибора DataVes-18 переключатель режимов настройки весов доступен только при открытом корпусе прибора (при открытой пластине верхней крышки прибора). Для прибора Ньютон-81 пломбируемый переключатель расположен на задней панели прибора. ПО не может быть модифицировано без нарушения защитной пломбы (наклейки).

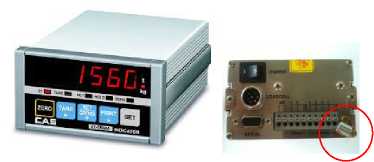

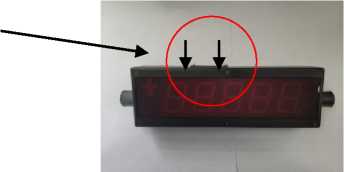

О бщий вид приборов и схемы их пломбирования представлены на рис. 2. Нанесение знака поверки на СИ не предусмотрено.
Место нанесения пломбы
□□DODS □оооов 50SBSS
DataVes-18 Ньютон-81
Рисунок 2 - Общий вид приборов и схемы их пломбирования
Общий вид маркировочной таблички приведен на рисунке 3.
ООО «ИнтерВес»
Весы платформенные ПСВ-10 Скала
Мах 10000 кг
Min 100 кг е 5 кг
Место нанесения заводского номера
№ 02076
Год выпуска 2021 Температура -30/+40
г. Новосибирск www.interves.ru Сделано в России
Рисунок 3 - Общий вид маркировочной таблички
Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.
Программное обеспечение
Приборы DataVes-18 и Ньютон-81 имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
DataVes-18 |
ELF |
02.07 |
„* |
— |
|
Ньютон-81 |
— |
V-02.01 |
—* |
— |
|
* - Отсутствует, исполняемый код недоступен. | ||||
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014.
Технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011.........................................средний (III)
Значение максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной и периодической поверке весов (mpe) приведены в таблице 2.
аблица 2 - Метрологические характеристики
|
Обозначение модели |
Значение | |||||
|
Мах, т |
Min, т |
e=d, кг |
n |
Для нагрузки m, т |
mpe, кг | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПСВ-3 Скала |
3 |
0,02 |
1 |
3000 |
0,02 < m < 0,5 |
± 0,5 |
|
0,5 < m < 2 |
± 1 | |||||
|
2 < m < 3 |
± 1,5 | |||||
|
ПСВ-5 Скала |
5 |
0,04 |
2 |
2500 |
0,04 < m < 1 |
± 1 |
|
1 < m < 4 |
± 2 | |||||
|
4 < m < 5 |
± 3 | |||||
|
ПСВ-10 Скала |
10 |
0,1 |
5 |
2000 |
0,1 < m < 2,5 |
± 2,5 |
|
2,5 < m < 10 |
± 5 | |||||
|
ПСВ-15 Скала |
15 |
0,1 |
5 |
3000 |
0,1 < m < 2,5 |
± 2,5 |
|
2,5 < m < 10 |
± 5,0 | |||||
|
10 < m < 15 |
± 7,5 | |||||
|
ПСВ-20 Скала |
20 |
0,2 |
10 |
2000 |
0,2 < m < 5 |
± 5 |
|
5 < m < 20 |
± 10 | |||||
|
ПСВ-30 Скала |
30 |
0,2 |
10 |
3000 |
0,2 < m < 5 |
± 5 |
|
5 < m < 20 |
± 10 | |||||
|
20 < m < 30 |
± 15 | |||||
|
ПСВ-50 Скала |
50 |
0,4 |
20 |
2500 |
0,4 < m < 10 |
± 10 |
|
10 < m < 40 |
± 20 | |||||
|
40 < m < 50 |
± 30 | |||||
|
ПСВ-60 Скала |
60 |
0,4 |
20 |
3000 |
0,4 < m < 10 |
± 10 |
|
10 < m < 40 |
± 20 | |||||
|
40 < m < 60 |
± 30 | |||||
|
ПСВ-80 Скала |
80 |
1,0 |
50 |
1600 |
1 < m < 25 |
± 25 |
|
25 < m < 80 |
± 50 | |||||
|
ПСВ-100 Скала |
100 |
1,0 |
50 |
2000 |
1 < m < 25 |
± 25 |
|
25 < m < 100 |
± 50 | |||||
|
ПСВ-150 Скала |
150 |
1,0 |
50 |
3000 |
1,0 < m < 25 |
± 25 |
|
25 < m < 100 |
± 50 | |||||
|
100 < m < 150 |
± 75 | |||||
|
ПСВ-200 Скала |
200 |
2,0 |
100 |
2000 |
2,0 < m < 50 |
± 50 |
|
50 < m < 200 |
± 100 | |||||
Пределы допускаемой погрешности в эксплуатации (надзор во время эксплуатации п.8.4.2 ГОСТ OIML R 76-1-2011) равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Предельные значения температуры весов, °С - с датчиками типа М100 - c датчиками типа М70, МВ150 - с датчиками типа Уралвес К-С-183 |
от -10 до +40 от -30 до +40 от -30 до +50 |
|
Диапазон рабочих температур электронного оборудования, °С |
от -30 до +40 |
|
Пределы допускаемой погрешности устройства установки на нуль |
± 0,25 е |
|
Потребляемая мощность, В^А, не более |
10 |
|
Электрическое питание: - напряжение однофазного переменного тока, В - частота, Гц |
от 187 до 242 от 49 до 51 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
10 |
Таблица 5 - Габаритные размеры и масса весов
|
Max, т |
Габаритные размеры (ДхШ*В), мм, не более |
Масса, кг, не более |
|
3, 5 |
2500x2500x450 |
1500 |
|
10, 15 |
12000x3500x600 |
7000 |
|
20, 30, 50, 60, 80 |
12000x5000x1000 |
15000 |
|
100, 150, 200 |
15000x9000x1500 |
25000 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Количество |
|
1. Весы ПСВ Скала в сборе |
1 комплект |
|
2. Эксплуатационная документация: - Руководство по эксплуатации весов ИВПС.404432.251 РЭ с изм. 2; - Паспорт весов ИВПС.404432.251 ПС |
1 комплект |
Сведения о методах измерений
приведены в документе «Весы платформенные ПСВ Скала. Руководство по эксплуатации» ИВПС.404432.251 РЭ с изм. 2», раздел 9 «Порядок работы».
Нормативные документы
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622
ГОСТ OIML R-76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»
ИВПС.404432.251 ТУ Весы платформенные ПСВ Скала. Технические условия
