Киловольтметры многопредельные цифровые ПрофКиП СКВ-120/140
| Номер в ГРСИ РФ: | 64607-16 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
Киловольтметры многопредельные цифровые ПрофКиП СКВ-120/140 (далее по тексту -киловольтметры) предназначены для измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64607-16 |
| Действует | по 13.07.2026 |
| Наименование | Киловольтметры многопредельные цифровые |
| Модель | ПрофКиП СКВ-120/140 |
| Модификации |
ПрофКиП СКВ-120/140-0,25 ПрофКиП СКВ-120/140-0,5 ПрофКиП СКВ-120/140-1 |
| Приказы |
№845 от
05.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2fe0af00-afcc-565b-ba5f-aa1151b0b5e1 |
Производитель / Заявитель
ООО «ПРОФКИП», РОССИЯ, 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2, этаж 3, помещ. 7, лит. А
Поверка
| Методика поверки / информация о поверке |
РТ-МП-3186-551-2016 ГСИ. Киловольтметры многопредельные цифровые ПрофКиП СКВ-120/140. Методики поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 197 (97%) |
| Неуспешных поверок (СИ непригодно) | 6 (3 %) |
| Актуальность информации | 17.05.2026 |
Поверители
Скачать
|
64607-16: Описание типа
2016-64607-16.pdf
|
Скачать | 80.9 КБ | |
|
64607-16: Методика поверки
2016-mp64607-16.pdf
Файл устарел
|
Скачать | 760.3 КБ | |
|
64607-16: Описание типа
2026-64607-16.pdf
|
Скачать | 100.9 КБ | |
|
64607-16: Методика поверки
РТ-МП-3186-551-2016
2016-mp64607-16-1.pdf
|
Скачать | 760.3 КБ |
Описание типа
Назначение
Киловольтметры многопредельные цифровые ПрофКиП СКВ-120/140 (далее по тексту -киловольтметры) предназначены для измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
Описание
Конструктивно киловольтметры состоят из блока делителя высоковольтного многопредельного цифрового (далее по тексту - ДВМЦ) и блока индикации, соединенные между собой кабелем.
Функциональные узлы блока ДВМЦ:
- делитель высоковольтный резистивно-ёмкостной;
- дисковый антикоронный экран;
- система электромагнитных экранов;
- плата измерительная;
- двухцветный светодиод индикации предела измерений и светодиод наличия высокого напряжения;
- соединительный разъем с блоком индикации;
- клемма заземления;
Функциональные узлы блока индикации:
- ЖК индикатор;
- плата управления;
- клавиатура, совмещенная с передней лицевой панелью;
- разъем USB для подключения к ПК;
- разъем питания;
- клемма заземления;
- универсальная ручка для переноски с функцией установки блока в удобное положение.
Рабочее положение киловольтметра - вертикальное.
Принцип действия киловольтметров основан на масштабном преобразовании с помощью высоковольтного делителя высокого входного напряжения и измерении выходного напряжения с помощью АЦП.
Киловольтметры имеют возможность отображения формы и параметров кривой напряжения на дисплее ПК в масштабе реального времени.
Киловольтметры имеют следующие модификации: ПрофКиП СКВ-120/140-0,25, ПрофКиП СКВ-120/140-0,5 и ПрофКиП СКВ-120/140-1.
Киловольтметры пломбируются от несанкционированного доступа нанесением наклеек на нижнюю часть корпуса блока индикации и блока ДВМЦ.
Общий вид и место пломбировки киловольтметров представлены на рисунке 1.

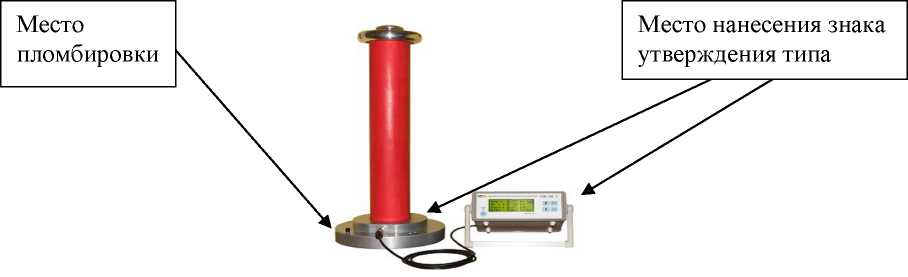

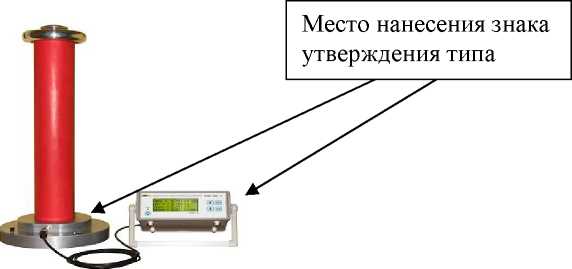

Рисунок 1 - Общий вид киловольтметра, места пломбировки и нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение киловольтметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологические характеристики киловольтметров нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения киловольтметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения киловольтметров
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
Отсутствует |
|
Номер версии (идентификационный номер) ПО |
Не ниже v1.1 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты программного обеспечения киловольтметров от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики киловольтметров представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики киловольтметров
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ |
от 2 до 120 |
|
Диапазон измерений напряжения постоянного тока, кВ |
от 2 до 140 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока и среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, %, |
|
- ПрофКиП СКВ-120/140-0,25 |
±0,25 |
|
- ПрофКиП СКВ-120/140-0,5 |
±0,50 |
|
- ПрофКиП СКВ-120/140-1,0 |
±1,00 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от плюс 5 до плюс 40 от 30 до 80 от 84 до 106,7 |
|
Электропитание: - напряжение, В - частота, Гц |
220±22 50,0±0,5 |
|
Масса блока индикации, кг, не более |
5 |
|
Масса блока ДВМЦ, кг, не более |
15 |
|
Габаритные размеры блока индикации (ширина х высота х глубина), мм, не более |
268x112x266 |
|
Габаритные размеры блока ДВМЦ (ширина х высота х глубина), мм, не более |
310x810x310 |
Знак утверждения типа
наносится на лицевую панель блока индикации киловольтметра методом наклейки, на титульный лист паспорта методом трафаретной печати.
Комплектность
В комплект киловольтметров многопредельных цифровых «ПрофКиП СКВ-120/140» приведен в таблице 3.
Таблица 3 - Комплектность многопредельных цифровых «ПрофКиП СКВ-120/140»
|
Наименование |
Количество |
|
Блок индикации |
1 шт. |
|
Блок ДВМЦ |
1 шт. |
|
Межблочный соединительный кабель |
1 шт. |
|
Кабель сетевой |
1 шт. |
|
Вставка плавкая 3,15А |
2 шт. |
|
Паспорт |
1 шт. |
|
Методика поверки |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
ТУ 422120-003-68134858-2014 «Киловольтметры многопредельные цифровые ПрофКиП
СКВ-120/140. Технические условия»
