Компараторы массы КМ
| Номер в ГРСИ РФ: | 64756-16 |
|---|---|
| Производитель / заявитель: | ООО "ОКБ Веста", г.С.-Петербург |
Компараторы массы КМ (далее - компаратор) предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 64756-16 |
| Действует | по 12.08.2026 |
| Наименование | Компараторы массы |
| Модель | КМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | eb1fe874-de43-6e94-8d9f-981bf8ac0a1a |
Производитель / Заявитель
ООО "ОКБ Веста", РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 384 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
64756-16: Описание типа
2017-64756-16.pdf
|
Скачать | 745.9 КБ | |
|
64756-16: Методика поверки
2017-mp64756-16.pdf
|
Скачать | 169.8 КБ |
Описание типа
Назначение
Компараторы массы КМ (далее - компаратор) предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.
Описание
Принцип действия компаратора основан на компенсации силы, возникающей под действием взвешиваемого груза, электромагнитной силой, создаваемой системой автоматического уравновешивания, рычажная система которой выполнена в виде моноблока. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на индикатор электронного блока.
Конструктивно компаратор состоит из двух блоков: весоизмерительного и электронного, соединённых между собой кабелем.
Компаратор КМ выпускается следующих модификаций КМ1005, КМ2004, КМ5004, КМ10003, различающихся максимальной нагрузкой, действительной ценой деления, диапазоном автоматического уравновешивания (электронным диапазоном), набором балластных грузов.
В компараторе предусмотрены устройства:
- юстировки чувствительности встроенной гирей (заводская установка) или внешней гирей;
- полуавтоматической установки на нуль;
- слежения за нулём (заводская установка- устройство отключено);
- установки по уровню (индикатор уровня и регулировочные ножки);
- взвешивания под компаратором (весоизмерительным блоком);
- сообщения об ошибках;
- адаптации к внешним условиям: освещенности и вибрациям на рабочем месте.
Компаратор оснащён интерфейсом, совместимым с RS232.
Общий вид модификаций компаратора приведен на рисунке 1.
На компараторе маркировочные надписи выполнены на металлической пластине -адресная информация (АИ) или самоклеющейся пленке с разрушающимся изображением при отклеивании. В таблице 1 приведено содержание маркировки, а на рисунке 2 - расположение.

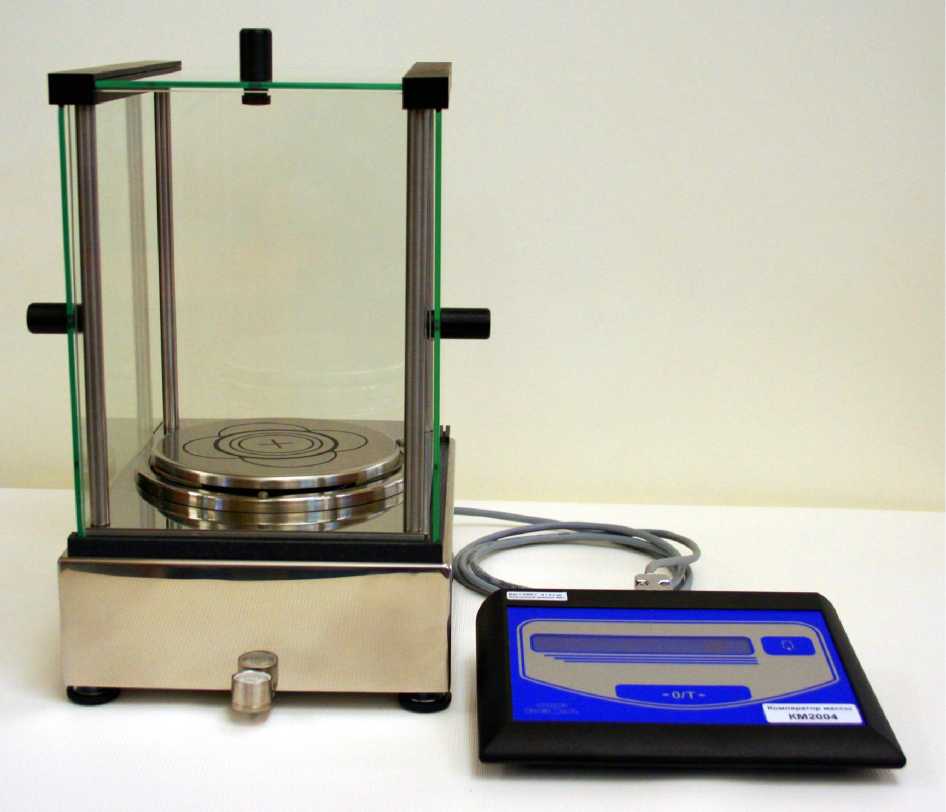

КМ1005, КМ2004, КМ5004

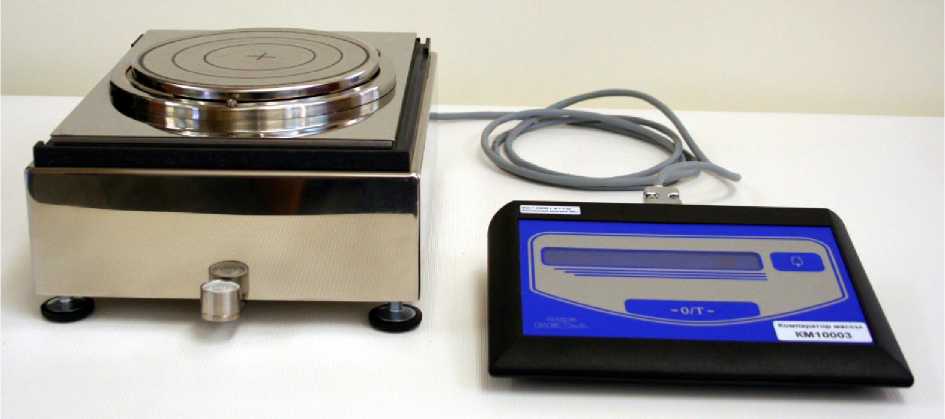

КМ10003
Рисунок 1 - Общий вид модификаций компараторов КМ1005, КМ2004, КМ5004, КМ10003
Таблица 1
|
Обозначение маркировки на рисунке 2 |
Изображение /описание |
|
АИ (Адресная информация) |
192007,Санкт-Петербург, а/я 162 тел.: (812) 712-92-15, 766-18-55 моб. Тел.: +7 (963) 322-40-97 web: www.okbvesta.ru e-mail: okbvesta@peterlink.ru V--------------------------------<7 |
|
И (Информация о компараторе) |
Г КМ2004 №053115 10 °C/30 °C ПО 6.00 flTr} Блок весоизмерительный \^/ 1 ООО "ОКБ Веста"_________________2015 г J Г КМ2004 №053115 ^| ю °с/зо °с по б.оо Блок электронный 1 ООО "ОКБ Веста"__________________2015 rj |
|
МИ (Метрологическая информация) |
Мах = 2200 г d = 0,1 мг Электронный диапазон 200 г V______________________________________/ |
|
К (Знак поверки) |
Знак поверки в виде наклейки |
|
З (Защитная наклейка) |
[гарантия] ОКБ ВЕ@йА к_________________/ |
Для защиты компаратора от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, блоки весоизмерительный и электронный пломбируются поверх винтов стяжки корпуса защитной наклейкой изготовителя (рисунок 2 и 3, обозначение наклейки «З»). При отклеивании разрушается изображение, нанесенное на наклейку. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место несанкционированных действиях.
Всего листов 9
192007.Санкт-Петербург, а/я 162, тел.: (812)712-92-15, 766-18-55, моб. тел +7 (963) 322-40-97 www.okbvesta.ru okbvesta@peterlink.rij
МИ

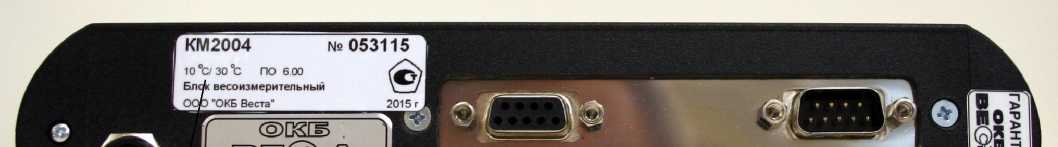

Рисунок 2 - Расположение табличек с маркировкой, защитной наклейки и знака поверки на электронном блоке
АИ
Рисунок 3 - Расположение табличек с маркировкой и защитной наклейки на весоизмерительном блоке
Программное обеспечение
В компараторе используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
К метрологически значимой части ПО относится всё встроенное ПО компаратора.
Идентификационные данные ПО компараторов КМ приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО КМ |
|
Номер версии (идентификационный номер ПО)* |
6.00 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* Номер версии (идентификационный номер) ПО не ниже указанного. | |
Программное обеспечение (ПО) компаратора реализовано аппаратно и является встроенным. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без вскрытия корпуса компаратора и нарушения защитной наклейки.
Идентификация программного обеспечения осуществляется путем просмотра номера версии ПО во время прохождения теста после включения компаратора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик компаратора.
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение характеристики для модификаций компаратора |
|
КМ1005 |
КМ2004 |
КМ5004 |
КМ10003 | ||
|
1 Максимальная нагрузка, г |
1050 |
2200 |
5200 |
10500 | |
|
2 Диапазон автоматического уравновешивания (электронный диапазон), г, не менее |
50 |
200 |
200 |
500 | |
|
3 Действительная цена деления, d, г |
0,00001 |
0,0001 |
0,0001 |
0,001 | |
|
4 Среднее квадратическое отклонение результата измерений разности масс (СКО) для 5-и циклов АВА, г, не более |
0,00003 |
0,0001 |
0,0003 |
0,0008 | |
|
5 Время стабилизации показаний, с, не более |
25 |
25 |
25 |
25 | |
|
6 Диаметр чашки, мм, не более |
140 |
140 |
140 |
140 | |
|
7 Габаритные размеры (длина; ширина; высота), мм, не более |
блока электронного |
150;200;48 | |||
|
блока весоизмерительного |
300;245;360 | ||||
|
8 Масса компаратора, кг, нетто (без балластных грузов), не более |
10 |
10 |
10 |
10 | |
|
9 Потребляемая мощность, ВА, не более |
20 |
20 |
20 |
20 | |
|
10 Параметры сетевого питания: -напряжение, В -частота, Гц |
230±23 50±1 | ||||
|
11 Условия эксплуатации: -диапазон рабочих температур, °С |
от +10 до +30 | ||||
|
-изменение температуры в течение 1 часа, °С |
±0,3 | ||||
|
-изменение температуры в течение 12 часов, °С |
±0,5 | ||||
|
-относительная влажность воздуха, % |
от 30 до 80 | ||||
|
12 Средний срок службы, лет |
10 |
|
13 Вероятность безотказной работы за 2000 ч |
0,95 |
Номинальные массы и классы точности сличаемых гирь по ГОСТ OIML R 111-1-2009 приведены в таблице 4.
Таблица 4
|
Модификация компаратора |
Номинальное значение массы сличаемых гирь |
Класс точности сличаемых гирь по ГОСТ OIML R111-1-2009 |
|
КМ1005 |
От 500 г до 1 кг включ. |
E1 |
|
От 100 г до 1 кг включ. |
E2 | |
|
От 5 г до 1 кг включ. |
F1 | |
|
От 1 г до 1 кг включ. |
F2 | |
|
От 20 мг до 1 кг включ. |
M1 | |
|
От 100 мг до 1 кг включ. |
M2 | |
|
От 1 г до 1 кг включ. |
Мз | |
|
КМ2004 |
От 1 до 2 кг включ. |
E1 |
|
От 500 г до 2 кг включ. |
E2 | |
|
От 100 г до 2 кг включ. |
F1 | |
|
От 50 г до 2 кг включ. |
F2 | |
|
От 1 г до 2 кг включ. |
M1 | |
|
От 100 мг до 2 кг включ. |
M2 | |
|
От 1 г до 2 кг включ. |
Мз | |
|
КМ5004 |
5 кг |
E1 |
|
От 1 до 5 кг включ. |
E2 | |
|
От 500 г до 5 кг включ. |
F1 | |
|
От 200 г до 5 кг включ. |
F2 | |
|
От 50 г до 5 кг включ. |
M1 | |
|
От 1 г до 5 кг включ. |
M2 | |
|
От 1 г до 5 кг включ. |
Мз | |
|
КМ10003 |
10 кг |
E1 |
|
От 5 до 10 кг включ. |
E2 | |
|
От 1 до 10 кг включ. |
F1 | |
|
От 500 г до 10 кг включ. |
F2 | |
|
От 200 г до 10 кг включ. |
M1 | |
|
От 20 г до 10 кг включ. |
M2 | |
|
От 1 г до 10 кг включ. |
Мз |
Знак утверждения типа
наносится графическим способом на маркировочную наклейку с информацией о весах, а также типографским способом на титульный лист Руководства по эксплуатации.
Комплектность
Таблица 5
|
Наименование комплектующей детали |
Количество, шт, для модификации компаратора | |||
|
КМ1005 |
КМ2004 |
КМ5004 |
КМ10003 | |
|
Блок электронный |
1 |
1 |
1 |
1 |
|
Блок весоизмерительный |
1 |
1 |
1 |
1* |
|
Блок питания GS18E24-P1J |
1 |
1 |
1 |
1 |
|
Сферическая самоцентрирующаяся опора |
1 |
1 |
1 |
1 |
|
Утяжелённая сферическая самоцентрирующаяся опора |
- |
- |
1 |
1 |
|
Шариковый сепаратор |
1 |
1 |
1 |
1 |
|
Чашка |
1 |
1 |
1 |
1 |
|
Балластные грузы |
4 |
3 |
3 |
3 |
|
Руководство по эксплуатации (ВЕКБ.404211.001 РЭ) |
1 |
1 |
1 |
1 |
|
Методика поверки МП 2301-0164-2016 |
1 |
1 |
1 |
1 |
|
* - блок весоизмерительный компаратора |
СМ 10003 не имеет стеклянной витрины | |||
Поверка
осуществляется по документу МП 2301-0164-2016 «Компараторы массы КМ. Методика
поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 26.12.2016 г.
Основные средства поверки:
гири эталонные 4-го разряда по ГОСТ 8.021-2005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносят на лицевую поверхность электронного блока.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ТУ 4274-004-58887924-2015 Компараторы массы КМ. Технические условия
