Преобразователи расхода турбинные НОРД, МИГ-М
| Номер в ГРСИ РФ: | 65199-16 |
|---|---|
| Производитель / заявитель: | ООО "НПП "БЗНГА", г.Бугульма |
Преобразователи расхода турбинные НОРД, МИГ-М предназначены для преобразования, измеряемого объема, прошедшей через него нефти, нефтепродуктов и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей в частотный (импульсный) выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65199-16 |
| Действует | по 16.09.2031 |
| Наименование | Преобразователи расхода турбинные |
| Модель | НОРД, МИГ-М |
| Приказы |
№923 от
15.05.2026
— О продлении срока действия утвержденных типов средств измерений
№2053 от
09.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | feed8836-f374-9de0-5e50-2811f10d9b51 |
Производитель / Заявитель
ООО «НПП «БЗНГА», РОССИЯ, 423231, Республика Татарстан, г. Бугульма, пер. 12-й, д. 6/ 1
Поверка
| Методика поверки / информация о поверке |
МП 0447-1-2016 Инструкция. ГСИ. Преобразователи расхода турбинные НОРД, МИГ-М. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1565
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1553 (99%) |
| Неуспешных поверок (СИ непригодно) | 12 (1 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
65199-16: Описание типа
2016-65199-16.pdf
Файл устарел
|
Скачать | 150.1 КБ | |
|
65199-16: Методика поверки
2016-mp65199-16.pdf
Файл устарел
|
Скачать | 374.8 КБ | |
|
65199-16: Описание типа
2016-65199-16-1.pdf
Файл устарел
|
Скачать | 150.1 КБ | |
|
65199-16: Методика поверки
2016-mp65199-16-1.pdf
Файл устарел
|
Скачать | 374.8 КБ | |
|
65199-16: Методика поверки
МП 0447-1-2016
2016-mp65199-16-2.pdf
Файл устарел
|
Скачать | 374.8 КБ | |
|
65199-16: Описание типа
2016-65199-16-2.pdf
|
Скачать | 150.1 КБ | |
|
65199-16: Описание типа
2026-65199-16.pdf
|
Скачать | 217 КБ | |
|
65199-16: Методика поверки
МП 0447-1-2016
2016-mp65199-16-3.pdf
|
Скачать | 374.8 КБ |
Описание типа
Назначение
Преобразователи расхода турбинные НОРД, МИГ-М предназначены для преобразования, измеряемого объема, прошедшей через него нефти, нефтепродуктов и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей в частотный (импульсный) выходной сигнал.
Описание
Преобразователи расхода турбинные НОРД, МИГ-М состоят из преобразователя первичного и датчика магнитоиндукционного НОРД-И2Д-У.
Принцип действия работы преобразователей расхода турбинных НОРД, МИГ-М основан на подсчете количества вращений турбинки преобразователя первичного, которое пропорционально прошедшему объему жидкости.
Каждая лопасть турбинки, проходя мимо сердечника датчика магнитоиндукционного НОРД-И2Д-У, наводит в нем импульс электродвижущей силы, таким образом, датчик магнитоиндукционный НОРД-И2Д-У преобразует частоту вращения турбинки в пропорциональное количество электрических импульсов, которые предварительно усиливаются и передаются далее по каналу связи на внешние устройства.
Преобразователи расхода турбинные НОРД и МИГ-М различаются конструктивными особенностями, реализованными в специальном профиле турбинок, компоновкой сопрягаемых элементов, а также формой обтекателей.

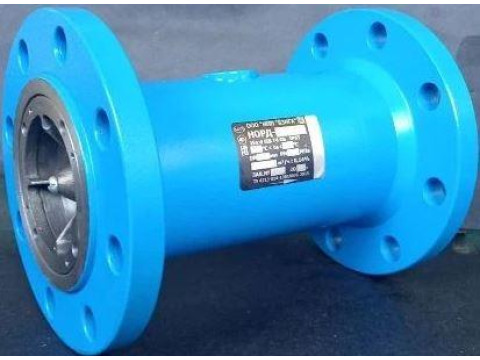

Общий вид преобразователя первичного преобразователей расхода турбинных НОРД приведен на рисунке 1. Общий вид преобразователя первичного преобразователей расхода турбинных МИГ-М приведен на рисунке 2. Общий вид датчиков магнитоиндукционных НОРД-И2Д-У преобразователей расхода турбинных НОРД, МИГ-М представлен на рисунке 3.

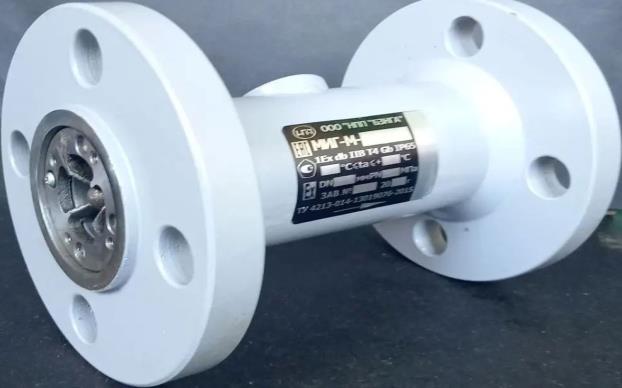

Рисунок 2 - Общий вид преобразователя первичного преобразователей расхода турбинных
МИГ-М

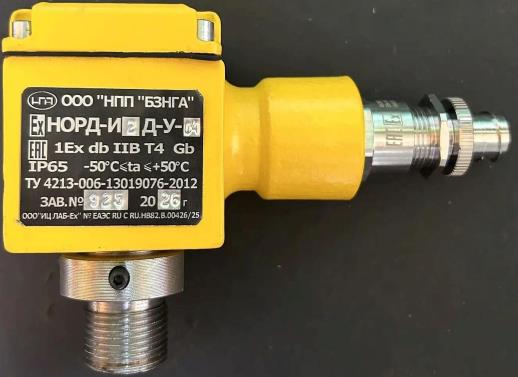

Рисунок 3 - Общий вид датчиков магнитоиндукционных НОРД-И2Д-У преобразователей расхода турбинных НОРД, МИГ-М
Пломбирование преобразователей расхода турбинных НОРД, МИГ-М производится нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта крепления платы датчика магнитоиндукционного НОРД-И2Д-У и ударным методом на табличке, прикрепленной к преобразователю первичному преобразователей расхода турбинных НОРД, МИГ-М.
Место пломбирования преобразователей расхода турбинных НОРД, МИГ-М приведено на рисунке 4.

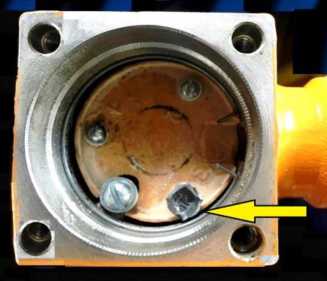

Рисунок 4 - Место пломбирования преобразователей расхода турбинных НОРД, МИГ-М
Заводской номер преобразователей расхода турбинных НОРД, МИГ-М в цифровом формате наносится ударным методом или лазерным способом на маркировочную табличку, закрепленную на преобразователе первичном преобразователей расхода турбинных НОРД, МИГ-М.

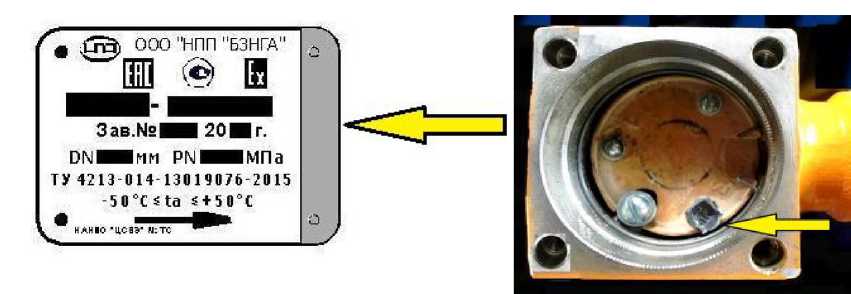

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 5.

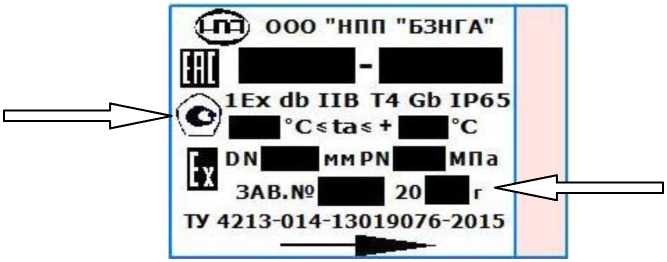

Рисунок 5 - Обозначения мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Метрологические и технические характеристики преобразователей расхода турбинных НОРД, МИГ-М приведены в таблицах 1, 2 и 3, 4 соответственно.
аблица 1 - Метрологические характеристики преобразователей расхода турбинных МИГ-М
|
Характеристики |
Значение | |||||||||
|
Исполнение |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
400 |
|
Номинальный диаметр, мм |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 150 |
DN 200 |
DN 250 |
DN 400 |
|
Диапазон расхода, м3/ч |
от 5,4 до 27 |
от 8,4 до 42 |
от 14,4 до 72 |
от 24 до 120 |
от 36 до180 |
от 60 до 300 |
от 120 до 600 |
от 220 до 1100 |
от 380 до 1900 |
от 800 до 4000 |
|
Пределы допускаемой относительной погрешности преобразователей при измерении объема при реализации градуировочной характеристики, % |
±0,14 | |||||||||
'аблица 2 - Основные технические характеристики преобразователей расхода турбинных МИГ-М
|
Характеристики |
Значение | |||||||||
|
Исполнение |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
400 |
|
Номинальный диаметр, мм |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 150 |
DN 200 |
DN 250 |
DN 400 |
|
Измеряемая среда |
нефть ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные среды нейтральных к сталям 20Х13 и 12Х18Н10Т | |||||||||
|
Давление измеряемой среды, МПа |
1,6; 2,5; 4,0; 6,3; 10,0; 16,0 | |||||||||
|
Температура измеряемой среды, °С |
от 0 до 60 | |||||||||
|
Кинематическая вязкость измеряемой среды, м2/с |
от 1-10-6 до 100-10-6 | |||||||||
|
Размеры механических примесей, мм, не более |
4 | |||||||||
|
Механические примеси в виде волокнистых материалов в измеряемой среде |
не допускается | |||||||||
|
Содержание свободного газа в измеряемой среде |
не допускается | |||||||||
|
Диапазон температуры окружающей среды, оС |
от -50 до +50 | |||||||||
Продолжение таблицы 2
|
Характеристики |
Значение | |||||||||
|
Относительная влажность окружающей среды, % |
95 +3 | |||||||||
|
Частота выходного сигнала, Гц |
от 16 до 5000 | |||||||||
|
Амплитуда выходного сигнала, В |
от 8 до 12 | |||||||||
|
Напряжение постоянного питания, В |
12 | |||||||||
|
Потребляемая мощность, Вт, не более |
0,5 | |||||||||
|
Габаритные размер, мм, не более: - длина - высота - ширина |
180 150 188 |
180 150 200 |
197 195 220 |
220 220 240 |
250 230 252 |
356 250 272 |
368 340 342 |
457 405 400 |
457 470 457 |
610 670 632 |
|
Масса преобразователя, кг, не более |
10,5 |
13,0 |
18,5 |
28,0 |
30,0 |
45,8 |
88,8 |
114,0 |
149,0 |
379,0 |
аблица 3 - Метрологические и технические характеристики преобразователей расхода турбинных НОРД
|
Характеристики |
Значение | |||||
|
Исполнение |
40 |
65 |
80 |
100 |
150 |
200 |
|
Номинальный диаметр, мм |
DN 40 |
DN 65 |
DN 80 |
DN 100 |
DN 150 |
DN 200 |
|
Диапазон расхода, м3/ч |
от 7 до 35 |
от 18 до 90 |
от 28 до 140 |
от 50 до 250 |
от 100 до 500 |
от 180 до 900 |
|
Пределы допускаемой относительной погрешности преобразователей при измерении объема при реализации градуировочной характеристики,% |
±0,14 | |||||
'аблица 4 - Основные технические характеристики преобразователей расхода турбинных НОРД
|
Характеристики |
Значение | |||||
|
Исполнение |
40 |
65 |
80 |
100 |
150 |
200 |
|
Номинальный диаметр, мм |
DN 40 |
DN 65 |
DN 80 |
DN 100 |
DN 150 |
DN 200 |
|
Измеряемая среда |
нефть ГОСТ Р 51858-2002, нефтепродукты и другие неагрессивные среды нейтральных к сталям 20Х13 и 12Х18Н10Т | |||||
|
Давление измеряемой среды, МПа |
1,6; 2,5; 4,0; 6,3; 10,0; 16,0 | |||||
П Продолжение таблицы 4
|
Характеристики |
Значение | |||||
|
Температура измеряемой среды, °С |
от 5 до 50 | |||||
|
Кинематическая вязкость измеряемой среды, м2/с |
от 1-10-6 до 20-10-6 | |||||
|
Размеры механических примесей, мм, не более |
4 | |||||
|
Механические примеси в виде волокнистых материалов в измеряемой среде |
не допускается | |||||
|
Содержание свободного газа в измеряемой среде |
не допускается | |||||
|
Массовое содержание сернистых соединений, %, не более |
3 | |||||
|
Диапазон температуры окружающей среды, С |
от -50 до +50 | |||||
|
Относительная влажность окружающей среды, % |
95±3 | |||||
|
Габаритные размеры, мм, не более: - длина - высота - ширина |
180 165 200 |
220 220 240 |
250 230 252 |
280 265 280 |
360 350 347 |
400 430 412 |
|
Масса преобразователя, кг, не более |
14,7 |
21,0 |
29,0 |
42,0 |
91,0 |
147,0 |
|
Частота выходного сигнала, Гц |
от 16 до 5000 | |||||
|
Амплитуда выходного сигнала, В |
от 8 до 12 | |||||
|
Напряжение питания, В |
12 | |||||
|
Потребляемая мощность, Вт, не более |
0,5 | |||||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
8 25000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и фотохимическим печатанием (штемпелевание) на табличку, прикрепленную к преобразователю первичному преобразователей расхода турбинных НОРД, МИГ-М.
Комплектность
Таблица 6 - Комплектность преобразователей расхода турбинных НОРД, МИГ-М
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода турбинный |
НОРД или МИГ-М |
1 шт. |
|
Руководство по эксплуатации преобразователя расхода турбинного НОРД |
НГА.17-2015 РЭ |
1 экз. |
|
Руководство по эксплуатации преобразователя расхода турбинного МИГ-М |
НГА.18-2015 РЭ |
1 экз. |
|
Паспорт преобразователя расхода турбинного НОРД |
НГА.17-2015 ПС |
1 экз. |
|
Паспорт преобразователя расхода турбинного МИГ-М |
НГА.18-2015 ПС |
1 экз. |
Сведения о методах измерений
Методика измерений изложена в документе НГА.17-2015 РЭ «Руководство по эксплуатации преобразователя расхода турбинного НОРД» и НГА.18-2015 РЭ «Руководство по эксплуатации преобразователя расхода турбинного МИГ-М».
Нормативные документы
Приказ Росстандарта от 19.05.2026 № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объема нефтепродуктов в потоке, массового и объемного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости»
ТУ 4213-014-13019076-2015 Преобразователи расхода турбинные НОРД, МИГ-М. Технические условия
