Датчики-газоанализаторы паров КРТ ДАРТ мод. ДАРТ-А, ДАРТ-А-ВЗ
| Номер в ГРСИ РФ: | 65301-16 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ФГУП СПО "Аналитприбор", г.Смоленск |
Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ (далее - газоанализаторы) предназначены для непрерывного автоматического измерения массовой концентрации паров гидразин-гидрата в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65301-16 |
| Действует | по 26.09.2026 |
| Наименование | Датчики-газоанализаторы паров КРТ |
| Модель | ДАРТ мод. ДАРТ-А, ДАРТ-А-ВЗ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c024d670-b418-d2b7-5d25-077f4384b4b4 |
Производитель / Заявитель
ФГУП "Смоленское ПО "Аналитприбор", РОССИЯ, г.Смоленск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 158 (88%) |
| Неуспешных поверок (СИ непригодно) | 22 (12 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65301-16: Описание типа
2016-65301-16.pdf
|
Скачать | 114.8 КБ | |
|
65301-16: Методика поверки
2016-mp65301-16.pdf
|
Скачать | 566.8 КБ |
Описание типа
Назначение
Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ (далее - газоанализаторы) предназначены для непрерывного автоматического измерения массовой концентрации паров гидразин-гидрата в воздухе рабочей зоны.
Описание
Принцип измерений газоанализаторов - электрохимический, основанный на электрохимическом окислении паров гидразин-гидрата на поверхности рабочего электрода электрохимической ячейки (далее - ЭХЯ). Электрический ток, который возникает при этом, пропорционален содержанию концентрации паров гидразин-гидрата в анализируемой среде.
Газоанализаторы представляют собой стационарный автоматический прибор непрерывного действия.
Способ отбора пробы - принудительный, обеспечивается встроенным побудителем расхода.
Газоанализаторы обеспечивают выполнение следующих функций:
а) измерение массовой концентрации паров гидразин-гидрата в воздухе;
б) выдачу выходного сигнала постоянного тока (4 - 20) мА, пропорционального измеренному значению массовой концентрации;
в) выдачу прерывистой световой сигнализации красного цвета СИГНАЛИЗАЦИЯ при достижении измеренных значений массовой концентрации порога срабатывания сигнализации ПОРОГ1;
г) выдачу прерывистой световой сигнализации повышенной частоты красного цвета СИГНАЛИЗАЦИЯ при достижении измеренных значений массовой концентрации порога срабатывания сигнализации ПОРОГ2;
д) выдачу световой индикации зеленого цвета ПИТАНИЕ при подключении газоанализаторов к источнику напряжения питания постоянного тока;
е) выдачу непрерывной световой индикации красного цвета СИГНАЛИЗАЦИЯ и фиксированного значения тока (1,0 ± 0,2) мА либо (2,0 ± 0,2) мА в линию выходного сигнала постоянного тока в случае неисправности газоанализаторов;
ж) связь с внешними устройствами по цифровому каналу связи, имеющему следующие характеристики:
- интерфейс RS485;
- протокол обмена - MODBUS RTU;
- номинальная цена единицы наименьшего разряда кода - 0,001 мг/м3.
Газоанализатор выполнены в металлическом корпусе. В нижней части корпуса расположен дренажный клапан, штуцеры ввода и вывода пробы, кабельный ввод для подключения цепи питания и внешних устройств. На крышке расположены сигнальные лампы «ПИТАНИЕ» и «СИГНАЛИЗАЦИЯ».
Газоанализаторы ДАРТ-А-ВЗ относятся к взрывозащищённому электрооборудованию группы II по ГОСТ 30852.0-2002 и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты 1ExdHET4.
Лист № 2
Всего листов 7
Обозначения модификаций газоанализаторов, условное наименование газоанализаторов, зона размещения соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Обозначение газоанализаторов |
Условное наименование газоанализаторов |
Зона размещения |
|
ИБЯЛ.413411.054-02 |
ДАРТ-А |
Невзрывоопасная |
|
ИБЯЛ.413411.054-04 |
ДАРТ-А-ВЗ |
Взрывоопасная |

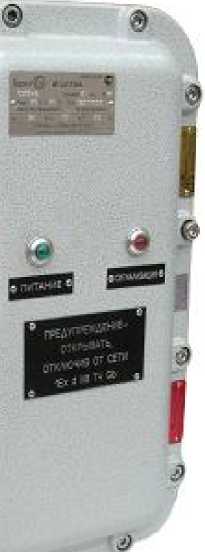

Внешний вид газоанализатора, места пломбирования от несанкционированного доступа и нанесения знака поверки показаны на рисунке 1.

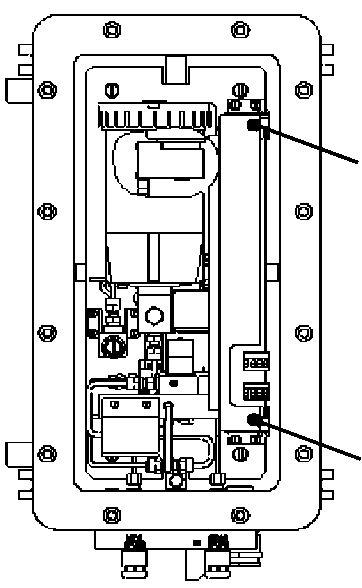

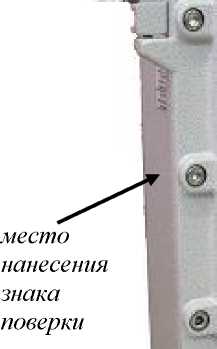

1а) Внешний вид газоанализатора с закрытой 1б) Внешний вид газоанализатора с откры-крышкой (место нанесения знака поверки той крышкой (места пломбирования указа-
указано стрелкой) ны стрелками)
Рисунок 1 - Внешний вид датчика-газоанализатора паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО).
Идентификационные данные ПО приведены в таблице 2.
ПО выполняет следующие функции:
- расчет содержания определяемого компонента;
- формирование выходного сигнала постоянного тока пропорционального содержанию определяемого компонента;
Лист № 3
Всего листов 7
- выдачу световой сигнализации при превышении установленных пороговых значений определяемого компонента и неисправности газоанализатора;
- связь с внешними устройствами по цифровому каналу связи. Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Gidrazin.hex |
|
Номер версии (идентификационный номер)* ПО |
1 |
|
Цифровой идентификатор ПО |
6815 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 |
|
* Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
ПО газоанализаторов соответствует ГОСТ Р 8.654-2015. Уровень защиты ПО от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
В комплекте с газоанализатором может поставляться автономное (сервисное) программное обеспечение «DART.exe», предназначенное для визуализации измеренных значений содержания определяемого компонента.
Технические характеристики
Метрологические и технические характеристики газоанализаторов приведены в таблицах 3 и 4.
Таблица 3
|
Определяемый компонент |
Диапазон измерений (преобразования*) массовой концентрации, мг/м3 |
Пределы допускаемой основной погрешности | |
|
абсолютной Д, мг/м3 |
относительной 6, % | ||
|
Г иразин-гидрат N2H4-H2O |
от 0,0 до 0,1 включ. |
±0,025 |
- |
|
свыше 0,1 до 1,0 |
- |
±25 | |
|
* Номинальная статическая характеристика преобразования газоанализаторов по выходному сигналу постоянного тока I, мА, имеет вид I = 1н + Кп<вх, где 1н - нижняя граница диапазона выходного сигнала постоянного тока, равная 4 мА; Свх - действительное значение массовой концентрации определяемого компонента на входе газоанализаторов, мг/м3; Кп - номинальный коэффициент преобразования, равный 16 мА/мг/м3. | |||
Таблица 4
|
Параметр |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности, % |
6,0 |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды и анализируемой газовой смеси в диапазоне от +1 до +45 °С от значения температуры, при которой определялась основная погрешность, в долях от предела допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемого газа в диапазоне от 30 до 80 % от номинального значения относительной влажности 60 % при температуре +25 °С, в долях от предела допускаемой основной погрешности |
±1,5 |
|
Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в диапазоне от 84,0 до 106,7 кПа от значения давления, при котором определялась основная погрешность, в долях от предела допускаемой основной погрешности |
±1,0 |
|
Предел допускаемого интервала времени непрерывной работы без корректировки показаний по ПГС, месяцев, не менее |
12 |
|
Предел допускаемого времени установления показаний Т0,9, мин |
10 |
|
Время прогрева, мин, не более |
30 |
|
Время срабатывания сигнализации превышения пороговых значений, мин, не более |
5 |
|
Электрическое питание постоянным током напряжением, В |
от 18 до 32 |
|
Потребляемая электрическая мощность, Вт, не более |
25 |
|
Г абаритные размеры, мм, не более - длина - ширина - высота |
260 230 470 |
|
Масса, кг, не более |
20 |
|
Средняя наработка на отказ газоанализатора в условиях эксплуатации, с учетом технического обслуживания, ч |
35000 |
|
Назначенный срок службы (без учета ЭХЯ), лет Срок службы ЭХЯ, лет, не менее |
30* 2 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, oC - диапазон относительной влажности окружающей среды при температуре +25 oC (без конденсации влаги), % - диапазон атмосферного давления, кПа - синусоидальная вибрация в диапазоне частот с амплитудой смещения, равной 0,35 мм, Гц - массовая концентрация пыли в воздухе, не более, г/м3 - содержание коррозионно-активных агентов в атмосфере на открытом воздухе, мг/м3, не более а) хлоридов б) сульфатов в) сернистого газа |
от +1 до +45 от 30 до 80 от 84,0 до 106,7 от 10 до 55 10-2 0,02 мг/м3 0,03 мг/м3 0,31 мг/м3 |
Примечание: *при периодичности капитального ремонта - 10 лет (ГОСТ 18322-78).
Продолжение таблицы 4
|
Параметр |
Значение |
|
Газоанализаторы устойчивы к содержанию неизмеряемых компонентов в анализируемой пробе, не более: оксид углерода диоксид углерода формальдегид фенол этиловый спирт уксусная кислота алкилзамещенные гидразины, гидразин |
20 мг/м3 1000 млн-1 0,5 мг/м3 1,0 мг/м3 2,0 г/м 3 2,0 мг/м3 0,5 ПДК* |
|
Степень защиты газоанализаторов по ГОСТ 14254-96 |
IP65 |
|
По способу защиты персонала от поражения электрическим током газоанализаторы относятся к классу III по ГОСТ 12.2.007.0-75 | |
|
Г азоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011 | |
|
Газоанализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008 | |
|
Примечание: *ПДК - предельно-допустимая концентрация по ГОСТ 12.1.005-88 | |
Знак утверждения типа
Наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 5. Таблица 5
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
ИБЯЛ.413411.054 |
Датчик-газоанализатор паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ |
1 шт. |
Согласно заявке |
|
ИБЯЛ.413411.054 ВЭ |
Ведомость эксплуатационных документов |
1 экз. | |
|
МП-242-2004-2016 ИБЯЛ.413411.054 РЭ2 (ИБЯЛ.413411.054 РЭ4) ИБЯЛ.413411.054 ФО2 |
Комплект эксплуатационных документов: 1. Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ. Методика поверки» 2. Датчики-газоанализаторы паров КРТ ДАРТ. Руководство по эксплуатации 3. Формуляр |
1 компл. |
Согласно ИБЯЛ.413411.054 ВЭ |
|
Комплект ЗИП |
1 компл. |
Согласно ведомости ЗИП |
Поверка
осуществляется по документу МП-242-2004-2016 «Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «18» августа 2016 г.
Основные средства поверки:
Средства измерений в соответствии с МИ 243/01-2016 «Методика измерений массовой концентрации паров гидразина (гидразин-гидрата) в газовых смесях с азотом (воздухом) фотометрическим методом»:
спектрофотометр, позволяющий проводить измерения при длине волны (690±10) нм, абсолютная погрешность не более ±1 %.
Знак поверки наносится на прибор, как указано на рисунке 1 в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
Методики измерений приведены в Руководстве по эксплуатации
ИБЯЛ.413411.054 РЭ2 и ИБЯЛ.413411.054 РЭ4.
Нормативные документы
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности», п. 43
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
Датчики-газоанализаторы паров КРТ ДАРТ. Технические условия часть 2. ИБЯЛ.413411.054 ТУ1.
Другие Газоанализаторы
