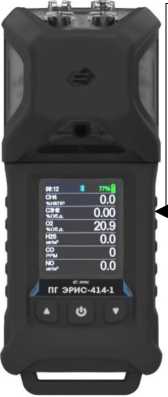

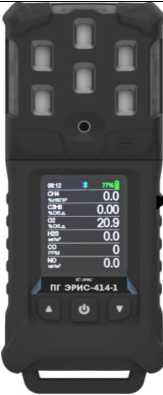

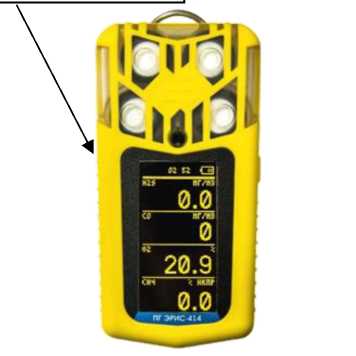

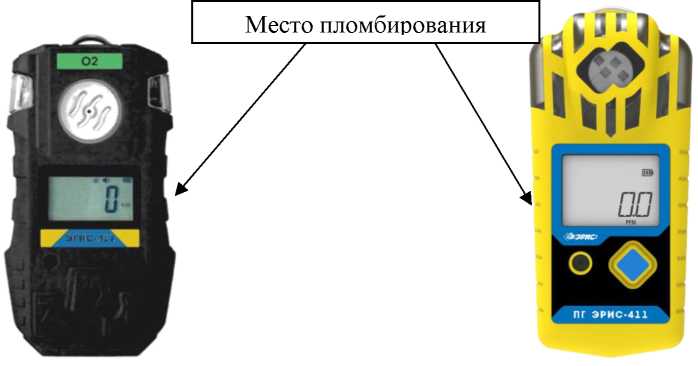

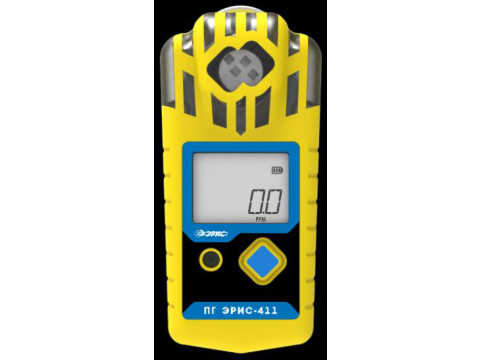

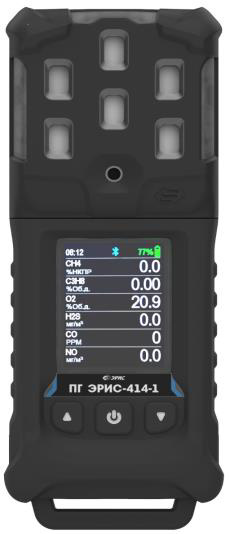

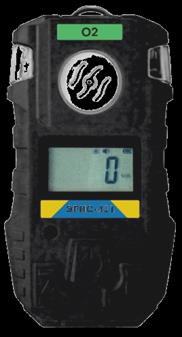

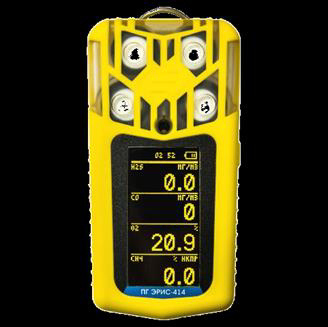

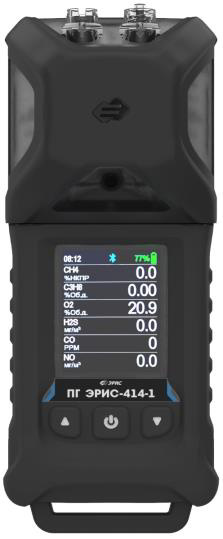

Газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414

Идентификационные данные (признаки)

Значение

Газоанализатор

ПГ ЭРИС-411

ПГ ЭРИС-414

Идентификационное наименование ПО

FW_PG411

FW_PG414

Номер версии (идентификационный номер ПО)

не ниже v01.00

не ниже v01.00

Цифровой идентификатор ПО

-

Определяемый компонент (1)

Модификация сенсора

Диапазон измерений (ДИ)

Пределы допускаемой основной погрешности, %

Врем я уста-нов-ления выходного сигнала

Т0,9 (3), с

объемной доли, % (млн-1)

массовой концентрации (2), мг/м3

приведенной к ДИ

относительной

1

2

3

4

5

6

7

Кислород О2

EC-O2-30

от 0 до 10 % включ.

-

±5

-

10

св. 10 до 30 %

-

-

±5

Диоксид серы SO2

EC-SO2-5

от 0 до 1 млн-1 включ.

от 0 до 2,66 включ.

±15

-

15

св. 1 до 5 млн-1

св. 2,66 до 13,3

-

±15

EC-SO2-20

от 0 до 4 млн-1 включ.

от 0 до 10,64 включ.

±15

-

св. 4 до 20 млн-1

св. 10,64 до 53,2

-

±15

EC-SO2-50

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±10

-

св. 10 до 50 млн-1

св. 26,6 до 133

-

±10

EC-SO2-100

от 0 до 20 млн-1 включ.

от 0 до 53,2 включ.

±10

-

св. 20 до 100 млн-1

св. 53,2 до 266,0

-

±10

EC-SO2-2000

от 0 до 100 млн-1 включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000 млн-1

св. 266 до 5320

-

±20

Сероводород

H2S

EC-H2S-7,1

от 0 до 7,1 млн-1

от 0 до 10,0 включ.

±15

-

15

EC-H2S-20

от 0 до 5 млн-1 включ.

от 0 до 7,1 включ.

±10

-

св. 5 до 20 млн-1

св. 7,1 до 28,4

-

±10

EC-H2S-50

от 0 до 5 млн-1 включ.

от 0 до 7,1 включ.

±10

-

св. 5 до 50 млн-1

св. 7,1 до 71

-

±10

EC-H2S-100

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св.10 до 100 млн-1

св. 14,2 до 142,0

-

±10

EC-H2S-200

от 0 до 20 млн-1 включ.

от 0 до 28,4 включ.

±15

-

св.20 до 200 млн-1

св. 28,4 до 284

-

±15

EC-H2S-2000

от 0 до 200 млн-1 включ.

от 0 до 284 включ.

±15

-

св.200 до 2000 млн-1

св. 284 до 2840

-

±15

1

2

3

4

5

6

7

Цианистый водород HCN

EC-HCN-10

от 0 до 0,5 млн-1 включ.

от 0 до 0,56 включ.

±10

-

10

св. 0,5 до 10 млн-1

св. 0,56 до 11,2

-

±10

EC-HCN-15

от 0 до 1 млн-1 включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15 млн-1

св. 1,12 до 16,8

-

±15

EC-HCN-30

от 0 до 5 млн-1 включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30 млн-1

св. 5,6 до 33,6

-

±15

EC-HCN-100

от 0 до 10 млн-1 включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100 млн-1

св. 11,2 до 112

-

±15

Фтористый водород HF

EC-HF-5

от 0 до 0,1 млн-1 включ.

от 0 до 0,08 включ.

±20

-

90

св. 0,1 до 5 млн-1

св. 0,08 до 4,15

-

±20

EC-HF-10

от 0 до 1 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10 млн-1

св. 0,8 до 8,3

-

±20

EC-HF-50

от 0 до 5 млн-1 включ.

от 0 до 4,2 включ.

±20

-

св. 5 до 50 млн-1

св. 4,2 до 42

-

±20

Фосфин РНз

ЕС-РНз-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,14 включ.

±20

-

10

св. 0,1 до 1 млн-1

св. 0,14 до 1,41

-

±20

ЕС-РН3-5T

от 0 до 0,16 млн-1 включ.

от 0 до 0,225 включ.

±10

-

св.0,16 до 5 млн-1

св. 0,225 до 7,05

-

±10

ЕС-РНз-5

от 0 до 0,16 млн-1 включ.

от 0 до 0,225 включ.

±20

-

св.0,16 до 5 млн-1

св. 0,225 до 7,05

-

±20

ЕС-РНз-10

от 0 до 1 млн-1 включ.

от 0 до 1,41 включ.

±20

-

св. 1 до 10 млн-1

св.1,41 до 14,1

-

±20

Оксид углерода CO

EC-CO-200

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

10

св. 15 до 200 млн-1

св. 17,4 до 232

-

±20

EC-CO-500

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500 млн-1

св. 17,4 до 580

-

±20

EC-CO-5000

от 0 до 1000 млн-1 включ.

от 0 до 1160 включ

±20

-

св. 1000 до 5000 млн-1

св. 1160 до 5800

-

±20

Аммиак NH3

EC-NH3-100

от 0 до 30 млн-1 включ.

от 0 до 21,3 включ.

±15

-

20

св. 30 до 100 млн-1

св. 21,3 до 71,0

-

±15

EC-NH3-500

от 0 до 30 млн-1 включ.

от 0 до 21,3 включ.

±15

-

св. 30 до 500 млн-1

св. 21,3 до 355

-

±15

EC-NH3-1000

от 0 до 100 млн-1 включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000 млн-1

св. 71 до 710

-

±20

Хлор CI2

ЕС-С12-5

от 0 до 0,3 млн-1 включ.

от 0 до 0,88 включ.

±20

-

30

св. 0,3 до 5 млн-1

св. 0,88 до 14,75

-

±20

ЕС-С12-10

от 0 до 0,5 млн-1 включ.

от 0 до 1,475 включ.

±15

-

св. 0,5 до 10 млн-1

св. 1,475 до 29,5

-

±15

ЕС-С12-20

от 0 до 0,5 млн-1 включ.

от 0 до 1,475 включ.

±15

-

св. 0,5 до 20 млн-1

св. 1,475 до 59,0

-

±15

ЕС-С12-50

от 0 до 5 млн-1 включ.

от 0 до 14,75 включ.

±20

-

30

св. 5 до 50 млн-1

св. 14,75 до 147,5

-

±20

1

2

3

4

5

6

7

Водород H2

EC-H2-1000

от 0 до 100 млн-1

от 0 до 8,0 включ.

±10

-

20

св. 100 до 1000 млн-1

св. 8,0 до 80,0

-

±10

EC-H2-10000

от 0 до 1000 млн-1 включ.

от 0 до 80,0 включ.

±10

-

св. 1000 до 10000 млн-1

св. 80,0 до 800

-

±10

Диоксид углерода CO2

EC-CO2-5

от 0 до 0,5 % включ.

-

±10

-

45

св. 0,5 до 5 %

-

-

±10

EC-CO2-2,5

от 0 до 0,5 % включ.

-

±10

-

св. 0,5 до 2,5 %

-

-

±10

Оксид этилена C2H4O

EC-C2H4O-5

от 0 до 0,5 млн-1 включ.

от 0 до 0,915 включ.

± 20

-

50

св. 0,5 до 5 млн-1

св. 0,915 до 9,15

-

± 20

EC-C2H4O-I0

от 0 до 1,65 включ.

от 0 до 3 включ.

± 20

-

св. 1,65 до 10 млн-1

св. 3 до 18,3

-

± 20

EC-C2H4O-20

от 0 до 5 млн-1 включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20 млн-1

св. 9,15 до 36,6

-

±20

Оксид азота NO

EC-NO-50

от 0 до 5 млн-1 включ.

от 0 до 6,25 включ.

±20

-

20

св. 5 до 50 млн-1

св. 6,25 до 62,5

-

±20

EC-NO-250

от 0 до 50 млн-1 включ

от 0 до 62,5 включ.

±10

-

св. 50 до 250 млн-1

св. 62,5 до 312,5

-

±10

Диоксид азота

NO2

EC-NO2-20

от 0 до 1 млн-1 включ.

от 0 до 1,91 включ.

±15

-

15

св. 1 до 20 млн-1

св. 1,91 до 38,2 включ.

-

±15

EC-NO2-50

от 0 до 3 млн-1 включ.

от 0 до 5,73 включ.

±15

-

св. 3 до 50 млн-1

св. 5,73 до 95,5 включ

-

±15

EC-NO2-100

от 0 до 3 млн-1 включ.

от 0 до 5,73 включ.

±15

-

св. 3 до 100 млн-1

св. 5,73 до 191,0

-

±15

EC-NO2-250

от 0 до 10 млн-1 включ.

от 0 до 19 включ.

±15

-

св. 10 до 250 млн-1

св. 19 до 477

-

±15

Озон Оз

EC-Оз-0,25

от 0 до 0,05 млн-1 включ.

от 0 до 0,1 включ.

±20

-

20

св. 0,05 до 0,25 млн-1

св. 0,1 до 0,5

-

±20

Метанол

CH3OH

EC-CH3OH-22,5

от 0 до 0,75 млн-1 включ.

от 0 до 1 включ.

±20

-

90

св. 0,75 до 22,5 млн-1

св. 1 до 30

-

±20

EC-CH3OH-50

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 50 млн-1

св. 6,65 до 66,5

-

±20

EC-CH3OH-200

от 0 до 50 млн-1 включ.

от 0 до 66,5 включ.

±20

-

св. 50 до 200 млн-1

св. 66,5 до 266

-

±20

EC-CH3OH-1000

от 0 до 100 млн-1 включ.

от 0 до 133,0 включ.

±20

-

св. 100 до 1000 млн-1

св. 133,0 до 1330

-

±20

1

2

3

4

5

6

7

Этилмеркаптан (этантиол) C2H5SH

EC-C2H5SH-4

от 0 до 0,4 млн-1 включ.

от 0 до 1 включ.

±20

’

90

св. 0,4 до 4 млн’1 2

св. 1 до 10

’

±20

EC-C2H5SH-I4

от 0 до 0,78 млн’1 включ.

от 0 до 2 включ.

±20

’

св. 0,78 до 14 млн’1

св. 2 до 36,12

’

±20

Метилмеркап-тан (метан-тиол) CH3SH

EC-CH3SH-4

от 0 до 0,4 млн’1 включ.

от 0 до 0,8 включ.

±20

’

90

св. 0,4 до 4 млн’1

св. 0,8 до 8

’

±20

EC-CH3SH-14

от 0 до 1 млн’1 включ.

от 0 до 1,96 включ.

±20

’

св. 1 до 14 млн’1

св. 1,96 до 27,4

’

±20

Формальдегид

CH2O

EC-

CH2O-IO

от 0 до 0,4 млн’1 включ.

от 0 до 0,5 включ.

±20

’

30

св. 0,4 до 10 млн’1

св. 0,5 до 12,5

’

±20

Хлористый водород HCl

EC- HCl-20

от 0 до 3 млн’1 включ.

от 0 до 4,56 включ.

±20

’

70

св. 3 до 20 млн’1

св. 4,56 до 30,4

’

±20

EC-HCL-30

от 0 до 3 млн’1 включ.

от 0 до 4,56 включ.

±20

’

св. 3 до 30 млн’1

св. 4,56 до 45,6

’

±20

Моносилан (силан) SiH4

EC-SiH4-50

от 0 до 10 млн’1 включ.

от 0 до 13,4 включ.

±20

’

30

св. 10 до 50 млн’1

св. 13,4 до 67

’

±20

Карбонилхло-рид (фосген) СОС12

EC-

COCIi-1

от 0 до 0,1 млн’1 включ.

от 0 до 0,41 включ.

±20

’

40

св. 0,1 до 1 млн’1

св. 0,41 до 4,11

’

±20

Фтор F2

EC-F2-1

от 0 до 0,1 млн’1 включ.

от 0 до 0,16 включ.

±20

’

30

св. 0,1 до 1 млн’1

св. 0,16 до 1,58

’

±20

Арсин AsH3

EC-ASH3-1

от 0 до 0,1 млн’1 включ.

от 0 до 0,32 включ.

±20

’

20

св. 0,1 до 1 млн’1

св. 0,32 до 3,24

’

±20

Уксусная кислота C2H4O2

ec-

C2H4O2-10

от 0 до 2 млн’1 включ.

от 0 до 5 включ.

±20

’

30

св. 2 до 10 млн’1

св. 5 до 25

’

±20

EC-C2H4O2-30

от 0 до 5 млн’1 включ.

от 0 до 12,5 включ.

±20

’

св. 5 до 30 млн’1

св. 12,5 до 75,0

’

±20

Гидразин N2H4

EC-N2H4-2

от 0 до 0,2 млн’1 включ.

от 0 до 0,26 включ.

±20

’

30

св. 0,2 до 2 млн’1

св. 0,26 до 2,66

’

±20

Несимметричный диметил-гидразин C2H8N2

EC-C2H8N2-0,5

от 0 до 0,12 млн’1 включ.

от 0 до 0,3 включ.

±20

’

30

св. 0,12 до 0,5 млн’1

св. 0,3 до 1,24

’

±20

Определяемый компонент (1)

Модификация сенсора

Диапазон измерений (ДИ)

Пределы допускаемой основной погрешности

Время уста-новле-ния выходного сигнала Т0,9(4), с

объемной доли, % (ДВК, % НКПР) (2) (5)

массовой концентрации, мг/м3

при-веденной к ДИ, %

абсолютной, % (% НКПР, мг/м3)

1

2

3

4

5

6

7

Метан СН4

CT-CH4-7000

-

от 0 до 500 включ.

±15

-

15

-

св. 500 до 7000

-

±(0,15хСвХ) мг/м3

СТ-СН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

-

-

±0,13 % (±3 % НКПР)

CT-CH4-50

-

-

±0,22 % (±5 % НКПР)

Этилен С2Н4

СТ-С2Н4-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

-

±0,069 % (±3 % НКПР)

15

CT-C2H4-50

±0,12 % (±5 % НКПР)

Пропан С3Н8

СТ-СзН8-7000

-

от 0 до 500 включ.

±15

-

15

-

св. 500 до 7000

-

±(0,15хСвХ ) мг/м3

СТ-СзН8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

-

±0,051 % (±3 % НКПР)

СТ-СзН8-50

-

±0,085 % (±5 % НКПР)

1

2

3

4

5

6

7

Сумма углеводородов (Сх-Су)(3)

СТ-СхНу-3000

-

от 0 до 300 включ.

±10

-

15

-

св. 300 до 3000

-

±(0,155хСвх — 16,5) мг/м3

СТ-СхНу -3000

-

от 0 до 500 включ.

±15

-

-

св. 500 до 3000

-

±(0,15хСвх ) мг/м3

СТ-СхНу(СзН8)-50Т

от 0 до 0,85 %

(от 0 до 50 % НКПР)

-

_

±0,051 % (±3 % НКПР)

СТ-СхНу(СзН8) -50

_

-

±0,085 %

(±5 % НКПР)

Сумма углеводородов (Сх-Су)(3)

CT-CxHy(CH4)-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

_

-

±0,13 % (±3 % НКПР)

15

СТ- CxHy(CH4)-50

_

-

±0,22 % (±5 % НКПР)

н-бутан С4Н10

СТ-С4Н10-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

-

_

±0,042 % (±3 % НКПР)

15

СТ-С4Н10-50

_

-

±0,07 % (±5 % НКПР)

1-бутен C4H8

СТ- С4Н8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

-

_

±0,048 % (±3 % НКПР)

15

СТ- С4Н8-50

_

-

±0,08 % (±5 % НКПР)

2-метилпро-пан (изобутан) i-C4Hio

ст- тН10-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

-

_

±0,039 % (±3 % НКПР)

15

СТ- i-C4H10-50

_

-

±0,065 % (±5 % НКПР)

н-пентан

С5Н12

СТ-С5Н12-50Т

от 0 до 0,55 % (от 0 до 50 % НКПР)

-

_

±0,033 % (±3 % НКПР)

15

СТ-С5Н12-50

_

-

±0,055 % (±5 % НКПР)

Циклопентан

С5Н10

СТ-С5Н10-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

-

_

±0,042 % (±3 % НКПР)

15

СТ-С5Н10-50

_

-

±0,07 % (±5 % НКПР)

н-гексан

СбН14

СТ-СбН14-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

-

_

±0,03 % (±3 % НКПР)

15

СТ-СбН14-50

-

-

±0,05 % (±5 % НКПР)

Циклогексан

СбН12

СТ-СбН12-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

-

-

±0,03 %

(±3 % НКПР)

15

СТ-СбН12-50

-

-

±0,05 %

(±5 % НКПР)

1

2

3

4

5

6

7

1,2-дихлорэтан C2H4CI2

СТ-С2Н4С12-50Т

от 0 до 3,1 % (от 0 до 50 % НКПР)

-

_

±0,19 % (±3 % НКПР)

15

СТ-С2Н4С12-50

-

-

±0,31 % (±5 % НКПР)

Оксид пропилена СзНбО

СТ-СзНбО-50Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

-

_

±0,057 % (±3 % НКПР)

15

СТ-СзНбО-50

-

-

±0,095 % (±5 % НКПР)

Аммиак NH3

CT-NH3-50T

от 0 до 7,5 % (от 0 до 50 % НКПР)

-

_

±0,45 % (±3 % НКПР)

15

CT-NH3-50

-

-

±0,75 % (±5 % НКПР)

Этан С2Н6

СТ-С2Н6-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

-

-

±0,072 % (±3 % НКПР)

15

СТ-С2Н6-50

-

-

±0,12 % (±5 % НКПР)

Метанол

СН3ОН

СТ-СНзОН-50Т

от 0 до 3,0 %

(от 0 до 50 % НКПР)

-

_

±0,18 % (±3 % НКПР)

15

СТ-СН3ОН-50

-

-

±0,3 %

(±5 % НКПР)

Бензол СбНб

СТ-СбНб-50Т

от 0 до 0,6 % (от 0 до 50 %

НКПР)

-

_

±0,036 % (±3 % НКПР)

15

СТ-СбНб-50

-

-

±0,06 % (±5 % НКПР)

Пропилен СзНб

СТ-СзНб-50Т

от 0 до 1,0 % (от 0 до 50 %

НКПР)

-

_

±0,06 % (±3 % НКПР)

15

СТ-СзНб-50

-

-

±0,1 %

(±5 % НКПР)

Этанол

С2Н5ОН

СТ-С2Н5ОН-50Т

от 0 до 1,55 % (от 0 до 50 %

НКПР)

-

-

±0,093 % (±3 % НКПР)

15

СТ-С2Н5ОН-50

-

-

±0,16 % (±5 % НКПР)

н-гептан

С7Н16

СТ-С7Н16-5ОТ

от 0 до 0,425 % (от 0 до 50 % НКПР)

-

—

±0,025 % (±3 % НКПР)

15

СТ-С7Н16-50

-

-

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

СТ-С2Н4О-50Т

от 0 до 1,3 % (от 0 до 50 % НКПР)

-

-

±0,078 % (±3 % НКПР)

15

СТ-С2Н4О-50

-

-

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) СзНбО

СТ-СзНбО-50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

-

_

±0,075 % (±3 % НКПР)

15

СТ-СзНбО -50

-

-

±0,13 % (±5 % НКПР)

1

2

3

4

5

6

7

Водород Н2

СТ-Н2-50Т

от 0 до 2,0 % (от 0 до 50 % НКПР)

-

_

±0,12 % (±3 % НКПР)

15

CT-H2-50

-

-

±0,2 %

(±5 % НКПР)

2-метилпро-пен (изобутилен) i-C4H8

СТ-1-СчН8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

-

_

±0,048 % (±3 % НКПР)

15

CT-i-C4H8-50

-

-

±0,08 % (±5 % НКПР)

2-метил-1,3-бутадиен (изопрен) C5H8

СТ-С5Н8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

-

_

±0,051 % (±3 % НКПР)

15

CT-C5H8-50

-

-

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

СТ-С2Н2-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

-

_

±0,069 % (±3 % НКПР)

15

CT-C2H2-5O

-

-

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

CT-C3H3N-5OT

от 0 до 1,4 % (от 0 до 50 % НКПР)

-

_

±0,084 % (±3 % НКПР)

15

CT-C3H3N-5O

-

-

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

СТ-С7Н8-5ОТ

от 0 до 0,5 % (от 0 до 50 % НКПР)

-

_

±0,03 % (±3 % НКПР)

15

СТ-С7Н8-5О

-

-

±0,05 %

(±5 % НКПР)

Этилбензол С8Н10

СТ-С8Н10-50Т

от 0 до 0,4 % (от 0 до 50 % НКПР)

-

_

±0,024 % (±3 % НКПР)

15

СТ-С8Н10-50

-

-

±0,04 %

(±5 % НКПР)

н-октан

С8Н18

СТ-С8Н18-50Т

от 0 до 0,4 % (от 0 до 50 % НКПР)

-

_

±0,024 % (±3 % НКПР)

15

СТ-С8Н18-50

-

-

±0,04 %

(±5 % НКПР)

Этилацетат С4Н8О2

СТ-С4Н8О2-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

-

_

±0,06 %

(±3 % НКПР)

15

СТ-С4Н8О2-50

-

-

±0,10 %

(±5 % НКПР)

Метилацетат С3Н6О2

СТ-С3Н6О2-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

-

_

±0,093 % (±3 % НКПР)

15

СТ-С3Н6О2-50

-

-

±0,16 %

(±5 % НКПР)

Бутилацетат

С6Н12О2

CT- С6Н12О2-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

-

_

±0,06 % (±5 % НКПР)

15

1

2

з

4

5

6

7

1,3-бутадиен (дивинил) С4Н6

СТ-С4Н6-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

-

-

±0,042 % (±з % НКПР)

15

СТ-С4Нб-50

-

_

±0,07 % (±5 % НКПР)

Диметилсуль фид CH3SCH3

CT- C2H6S-5OT

от 0 до 1,1 % (от 0 до 50 % НКПР)

-

-

±0,066 % (±з % НКПР)

15

CT- C2H6S-50

-

-

±0,11 % (±5 % НКПР)

1-гексен

СбН12

СТ-СбН12-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

-

-

±0,0зб % (±з % НКПР)

15

СТ-СбН12-50

-

-

±0,06 % (±5 % НКПР)

1-бутанол

C4H9OH

СТ-С4Н9ОН-5О

от 0 до 0,7 % (от 0 до 50 % НКПР)

-

-

±0,07 % (±5 % НКПР)

15

2-бутанол (втор-бутанол) sec-C4H9OH

СТ^ес-С4Н9ОН-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

-

-

±0,085 % (±5 % НКПР)

15

Нонан С9Н20

СТ-С9Н20-50

от 0 до 0,35 % (от 0 до 50 % НКПР)

-

-

±0,035 % (±5 % НКПР)

15

Фенилэтилен (стирол) (винилбензол) С8Н8

CT-C8H8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

-

-

±0,05 % (±5 % НКПР)

15

Винилхлорид С2Н3С1

СТ-С2НзС1-50Т

от 0 до 1,8 % (от 0 до 50 % НКПР)

-

-

±0,11 % (±з % НКПР)

15

СТ-С2НзС1-50

-

-

±0,18 %

(±5 % НКПР)

Циклопропан СзНб

СТ-СзНб-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

-

-

±0,072 % (±з % НКПР)

15

СТ-СзНб-50

-

-

±0,12 %

(±5 % НКПР)

Диметиловый эфир С2Н6О

СТ-С2НбО-50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

-

-

±0,081 % (±з % НКПР)

15

СТ-С2НбО-50

-

-

±0,14 %

(±5 % НКПР)

Диэтиловый эфир С4Н10О

СТ-С4Н10О-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

-

-

±0,051 % (±з % НКПР)

15

СТ-С4Н10О-50

-

-

±0,085 % (±5 % НКПР)

Хлорбензол

C6H5CI

СТ-СбН5С1-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

-

-

±0,0з9 % (±з % НКПР)

15

СТ-СбН5С1-50

-

-

±0,065 % (±5 % НКПР)

1

2

3

4

5

6

7

2-бутанон (метилэтилке-тон) C4H8O

СТ-С4Н8О-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

-

-

±0,045 % (±3 % НКПР)

15

СТ-С4Н8О-5О

-

-

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-C4H9OH

СТ-йП-С^ОН-50Т

от 0 до 0,9 % (от 0 до 50 %

НКПР)

-

-

±0,054 %

(±3 % НКПР)

15

СТ-йП-С^ОН-50

-

-

±0,09 %

(±5 % НКПР)

1,4-диме-тилбензол (п-ксилол) Р-С8Н10

СТ-Р-С8Н10-50

от 0 до 0,45 % (от 0 до 50 % НКПР)

-

-

±0,045 % (±5 % НКПР)

15

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

СТ-йП-СбНпО-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

-

-

±0,045 % (±3 % НКПР)

15

СТ-йП-СбНпО-50

-

-

±0,075 % (±5 % НКПР)

1,2-димтилбен-зол (о-ксилол) О-С8Н10

СТ-О-С8Н10-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

-

-

±0,05 %

(±5 % НКПР)

15

2-пропанол (изопропанол) РС3Н7ОН

СТы-СзН7ОН-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

-

-

±0,1 %

(±5 % НКПР)

1-октен

С8Н16

СТ-С8Н16-50

от 0 до 0,45 % (от 0 до 50 % НКПР)

-

-

±0,045 % (±5 % НКПР)

15

2-метилбутан (изопентан) 1-С5И12

СТы-С5Н12-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

-

-

±0,039 % (±3 % НКПР)

15

СТы-С5Н12-50

-

-

±0,065 %

(±5 % НКПР)

Метантиол (метилмеркап-тан) CH3SH

CT-CH3SH-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

-

-

±0,21 %

(±5 % НКПР)

15

Этантиол (этилмеркап-тан) C2H5SH

CT-C2H5SH-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

-

-

±0,14 %

(±5 % НКПР)

15

Ацетонитрил C2H3N

CT-C2H3N-50

от 0 до 1,5 % (от 0 до 50 % НКПР)

-

-

±0,15 % (±5 % НКПР)

15

1

2

3

4

5

6

7

2,3-дитиабутан (диметилдисульфид) C2H6S2

CT-С2Н6S2-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

-

-

±0,055 % (±5 % НКПР)

15

(1) Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов.

(2) Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

(3) Сумма углеводородов (Сх-Су) - суммарное содержание предельных углеводородов: метан (СН4), этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (СбН14), гептан (С7Н16), октан (С«Н18), нонан (С9Н20), декан (С10Н22).

Свх - содержание определяемого компонента на входе газоанализатора, массовая концентрация, мг/м3.

(4) Без учета установленных защитных фильтров и периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем).

(5) Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа.

Определяемый компонент*-1)

Модификация сенсора

Диапазон измерений (ДИ) объемной доли, % (ДВК, % НКПР, мг/м3)(2)

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9(4), с

1

2

3

4

5

Метан СН4

IR-CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

10

IR-CH4-50

±0,22 % (±5 % НКПР)

IR-CH4-100L

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

IR-CH4-50M

от 0 до 2,2 % (от 0 до 14638 мг/м3)

±0,22 % (±1463 мг/м3)

Этилен С2Н4

IR-C2H4-50T

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

10

IR-C2H4-50

±0,12 % (±5 % НКПР)

Пропан С3Н8

IR-C3H8-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

10

1

2

3

4

5

Пропан С3Н8

IR-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

10

IR-C3H8-100L

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-C3H8-50M

от 0 до 0,85 % (от 0 до 15550 мг/м3)

±0,085 % (±1555 мг/м3)

н-бутан С4Н10

IR-C4H10-50T

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,04 % (±3 % НКПР)

10

IR-C4H10-50

±0,07 % (±5 % НКПР)

IR-C4H10-100L

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

IR-C4H8-50T

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

10

IR-C4H8-50

±0,08 %

(±5 % НКПР)

2-метилпропан (изобутан) i-C4Hio

IR-i-C4H10-50T

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

10

IR-i-C4H10-50

±0,065 % (±5 % НКПР)

н-пентан С5Н12

IR-C5H12-5OT

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,033 % (±3 % НКПР)

10

IR-C5H12-50

±0,055 % (±5 % НКПР)

IR-C5H12-100L

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

IR-C5H10-5OT

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

10

IR-C5H10-50

±0,07 % (±5 % НКПР)

н-гексан СбН14

IR-C6H14-50T

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

10

IR-C6H14-50

±0,05 % (±5 % НКПР)

IR-C6H14-100L

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан СбН12

IR-C6H12-50T

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

10

IR-C6H12-50

±0,05 % (±5 % НКПР)

Этан С2Н6

IR-C2H6-50T

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

10

1

2

3

4

5

Этан С2Н6

IR-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

10

IR-C2H6-IOOL

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

IR-CH3OH-50T

от 0 до 3 % (от 0 до 50 % НКПР)

±0,18 % (±3 % НКПР)

10

IR-CH3OH-50

±0,3 %

(±5 % НКПР)

Бензол СбНб

Ж-СбНб-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

10

Ж-СбНб-50

±0,06 % (±5 % НКПР)

Пропилен СзНб

Ж-СзНб-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

10

IR-C3H6-50

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

Ж-С2Н5ОН-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 % (±3 % НКПР)

10

Ж-С2Н5ОН-5О

±0,16 % (±5 % НКПР)

н-гептан С7Н16

IR-C7H16-5OT

от 0 до 0,425 % (от 0 до 50 % НКПР)

± 0,025 % (±3 % НКПР)

10

Ж-С7Н16-50

±0,042 % (±5 % НКПР)

IR-C7H16-1OOL

от 0 до 0,85 % (от 0 до 100 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

IR-C211|О-50Т

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,078 % (±3 % НКПР)

10

Ж-С2Н4О-5О

±0,13 % (±5 % НКПР)

Диоксид углерода

СО2

IR-CO2-1,5

от 0 до 1,5 %

±0,15 %

10

IR-CO2-2,5

от 0 до 0,5 % включ.

±0,05 %

св 0,5 до 2,5 %

±(0,1хСвх) %

Диоксид углерода

СО2

Ж-СО2-5

от 0 до 2,5% включ.

±0,25 %

св 2,5 до 5 %

±(0,1хСвх) %

2-пропанон (ацетон) СзНбО

IR-C311бО-50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,075 % (±3 % НКПР)

10

IR-СзНбО -50

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

1Н4-С4Н8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

10

IR-i-C4H8-50

±0,08 % (±5 % НКПР)

1

2

3

4

5

2-метил-1,3-бутадиен (изопрен) C5H8

IR-C5H8-5OT

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

10

IR-C5H8-50

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

Ж-С2Н2-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

10

Ж-С2Н2-5О

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

IR-C3H3N-5OT

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,084 % (±3 % НКПР)

10

IR-C3H3N-5O

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

Ж-С7Н8-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

10

Ж-С7Н8-5О

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

IR-C8H1o-5OT

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

10

IR- С8Н10-50

±0,04 %

(±5 % НКПР)

н-октан

С8Н18

IR-C8H18-5OT

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

10

IR-C8H18-5O

±0,04 % (±5 % НКПР)

IR-C8H18-1OOL

от 0 до 0,8 % (от 0 до 100 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

Ж-С4Н8О2-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

10

Ж-С4Н8О2-5О

±0,1 %

(±5 % НКПР)

Бутилацетат

С6Н12О2

Ж-С6Н12О2-5О

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

10

1,3-бутадиен (дивинил) С4Н6

Ж-С4Н6-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

10

Ж-С4Н6-50

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4С12

IR-C2H4C12-50Т

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,19 % (±3 % НКПР)

10

IR-C2H4C12-5O

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

IR-C2H6S-5OT

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,066 % (±3 % НКПР)

10

IR-C2H6S-50

±0,11 % (±5 % НКПР)

1

2

3

4

5

1-гексен

СбН12

Ж-СбН12-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

10

Ж-СбН12-50

±0,06 %

(±5 % НКПР)

1-бутанол

C4H9OH

IR-C4H90H-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

10

2-бутанол (втор-бутанол) sec-C4H9OH

IR-sec-С4Н9ОН-5О

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

10

Нонан

С9Н20

Ж-С9Н20-50

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,035 % (±5 % НКПР)

10

IR-C9H2o-1OOL

от 0 до 0,7 % (от 0 до 100 % НКПР)

±0,035 % (±5 % НКПР)

Фенилэтилен (стирол) (винилбензол) С8Н8

IR-C8H8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

10

Винилхлорид С2Н3С1

IR-C2H3C1-5OT

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 % (±3 % НКПР)

10

IR-C2H3C1-5O

±0,18 % (±5 % НКПР)

Циклопропан СзНб

Ж-СзНб-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

10

Ж-СзНб-50

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

Ж-С2НбО-50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 % (±3 % НКПР)

10

Ж-С2НбО-5О

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

IR-C4H1oO-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

10

IR-C4H1oO-5O

±0,085 % (±5 % НКПР)

Оксид пропилена

СзНбО

IR-C.4 1бО-50)Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 % (±3 % НКПР)

10

Ж-СзНбО-5О

±0,095 % (±5 % НКПР)

Хлорбензол

C6H5CI

IR-C6H5C1-5OT

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

10

IR-C6H5C1-5O

±0,065 % (±5 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

Ж-С4Н8О-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 % (±3 % НКПР)

10

Ж-С4Н8О-5О

±0,075 % (±5 % НКПР)

1

2

3

4

5

2-метил-2-пропанол (трет-бутанол) tert-C4H9OH

IR-tert-

С4Н9ОН-50Т

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,054 % (±3 % НКПР)

10

IR-tert-С4Н9ОН-5О

±0,09 %

(±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-C5Hi2O

IR-tert-CsRnO-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 % (±3 % НКПР)

10

IR-tert-CsRnO-

50

±0,075 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол)

Р-С8Н10

IR-P-C8H1o-5O

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,045 % (±5 % НКПР)

10

1,2-диметилбензол (о-ксилол)

О-С8Н10

IR-o-C8H1o-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

10

2-пропанол (изопропанол) РС3Н7ОН

IR-i-С'з! 17О11-

50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,10 % (±5 % НКПР)

10

1-октен

С8Н16

IR-C8H16-5O

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,045 % (±5 % НКПР)

10

2-метилбутан (изопентан) 1-С5И12

Жы-С5Н12-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

10

Жы-С5Н12-50

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

IR-CH3SH-5O

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

10

Этантиол (этилмеркаптан) C2H5SH

IR-C2H5SH-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

10

Ацетонитрил C2H3N

IR-C2H3N-5O

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

10

2,3-дитиабутан (диметилдисульфид) C2H6S2

IR-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

10

Пары нефти(3)

Ж-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

10

Ж-ПН-50

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500 мг/м3

±(0,1хСвх.-15) мг/м3

Пары бензина(3)

Ж-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

10

Ж-ПН-50

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500 мг/м3

±(0,1хСв,-15) мг/м3

1

2

3

4

5

Пары авиационного топлива*-3)

JR-BH-50

от 0 до 50 % НКПР

±5 % НКПР

10

JR-BH-50

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500 мг/м3

±(0,1хСвх-15) мг/м3

Пары топлива для реактивных двигателей*3)

IR-QH-50

от 0 до 50 % НКПР

±5 % НКПР

10

JR-BH-50

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500 мг/м3

±(0,1хСвх-15) мг/м3

Пары керосина (3)

JR-BH-50

от 0 до 50 % НКПР

±5 % НКПР

10

IR-QH-50

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500 мг/м3

±(0,1хСвх-15) мг/м3

Пары дизельного топлива*3)

JR-QH-50

от 0 до 50 % НКПР

±5 % НКПР

10

JR-ПH-50

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500 мг/м3

±(0,1хСвх-15) мг/м3

Пары уайт-спирита*3)

JR-ПH-50

от 0 до 50 % НКПР

±5 % НКПР

10

(1) Газоанализаторы с определяемыми компонентами, не приведёнными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов.

(2) Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

(3) Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, нефть по ГОСТ Р 51858-2002, топливо дизельное ЕВРО по ГОСТ Р 52368-2005, топливо дизельное ЕВРО по ГОСТ 32511-2013, топливо для реактивных двигателей по ГОСТ 10227-86, топливо авиационное по ГОСТ Р 52050-2006, топлива термостабильные Т-6 и Т-8В для реактивных двигателей по ГОСТ 12308-2013, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, топлива для двигателей внутреннего сгорания, бензин неэтилированный по ГОСТ Р 51105-2020, керосин по ТУ 38.71-58-10-01, керосин по ТУ 38.401-58-8-90, керосин по ОСТ 38.01407-86, керосин осветительный ТУ 38.401-58-10-01.

Свх - содержание определяемого компонента на входе газоанализатора, массовая концентрация, мг/м3.

(4) Без учета установленных защитных фильтров и периодичности измерений концентрации

(периодичность определяется при заказе и может быть изменена пользователем).

с фотоионизационным сенсором

(PID)

Определяемый компонент*-1)

Модификация сенсора

Диапазон измерений (ДИ) определяемого компонента

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала To,9(5), с

объемной доли, (млн-1)

массовой концентрации*2), мг/м3

приведенной к ДИ

относительной

1

2

3

4

5

6

7

Винилхлорид C2H3C1

PID-C2H3CI-1O

от 0 до 1,9 включ.

от 0 до 5 включ.

± 20

-

15

св. 1,9 до 10

св. 5 до 26

-

± 20

PID-C2H3CI-1OO

от 0 до 10 включ.

от 0 до 26 включ.

± 20

-

св. 10 до 100

св. 26 до 26O

-

± 20

PID-C2H3CI-5OO

от 0 до 1OO включ.

от 0 до 26O включ.

± 20

-

св. 1O0 до 5OO

св. 260 до 13OO

-

± 20

Бензол СбНб

PID-C6H6-10

от 0 до 4,6 включ.

от 0 до 15 включ.

± 15

-

15

св. 4,6 до 10

св. 15 до 32,5

-

± 15

PID-C6H6-1OO

от 0 до 10 включ.

от 0 до 32,5 включ.

± 15

-

св. 10 до 100

св. 32,5 до 325

-

± 15

PID-C6H6-5OO

от 0 до 1OO включ.

от 0 до 325 включ.

± 15

-

св. 1O0 до 5OO

св. 325 до 1625

-

± 15

Этилбензол C8H10

PID-C8H1O-1OO

от 0 до 1O включ.

от 0 до 44,1 включ.

± 15

-

15

св. 10 до 100

св. 44,1 до 441

-

± 15

PID-C8H1O-5OO

от 0 до 1OO включ.

от 0 до 441 включ.

± 15

-

св. 1O0 до 5OO

св. 441 до 22O5

-

± 15

Фенилэтилен (стирол) (винилбензол) C8H8

PID-C8H8-4O

от 0 до 6,9 включ.

от 0 до 29,9 включ.

± 20

-

15

св. 6,9 до 4O

св. 29,9 до 173,2

-

± 20

PID-C8H8-5OO

от 0 до 1OO включ.

от 0 до 433 включ.

± 20

-

св. 1O0 до 5OO

св. 433 до 2165

-

± 20

н-пропилацетат

C5H10O2

PID-C5H1OO2-1OO

от 0 до 3O включ.

от 0 до 127,5 включ.

± 20

-

15

св. 30 до 100

св. 127,5 до 425

-

± 20

Эпихлоргидрин

С3Н5С10

РЮ-С3Н5СЮ-З

от 0 до O,5 включ.

от 0 до 1,93 включ.

± 20

-

15

св. O,5 до 3

св. 1,93 до 11,55

-

± 20

^№димети-лацетамид C4H9NO

PID-C4H9NO-1O

от 0 до O,8 включ.

от 0 до 2,9 включ.

± 20

-

15

св. O,8 до 1O

св. 2,9 до 36,2

-

± 20

Хлористый Бензил С7Н7С1

PID-C7H7C1-3

от 0 до 0,1 включ.

от 0 до 0,52 включ.

± 20

-

15

св. 0,1 до 3

св. 0,52 до 15,8

-

± 2O

Фурфуриловый Спирт C5H6O2

PID-C5H6O2-3

от 0 до O,12 включ.

от 0 до 0,49 включ.

± 20

-

15

св. O,12 до 3

св. O,49 до 12,24

-

± 20

Этанол

C2H5OH

PID-C2H5OH-2OOO

от 0 до 5OO включ.

от 0 до 96O включ.

± 15

-

15

св. 5OO до 2OOO

св. 96O до 384O

-

± 15

1

2

3

4

5

6

7

Моноэтанола-мин (2-аминоэтанол) C2H7NO

PID-C2H7NO-3

от 0 до 0,2 включ.

от 0 до 0,5 включ.

± 20

-

15

св. 0,2 до 3

св. 0,5 до 7,6

-

± 20

PID-C2H7NO-1O

от 0 до 2 включ.

от 0 до 5,1 включ.

± 20

-

св. 2 до 10

св. 5,1 до 25,4

-

± 20

Формальдегид

СН2О

PID-CH2O-1O

от 0 до 0,4 включ.

от 0 до 0,5 включ.

± 20

-

15

св. 0,4 до 10

св. 0,5 до 12,5

-

± 20

2-пропанол (изопропанол) РС3Н7ОН

PID-i-C3H7OH-10

от 0 до 4 включ.

от 0 до 10 включ.

± 20

-

15

св. 4 до 10

св. 10 до 25

-

± 20

PID-i-C3H7OH-100

от 0 до 20 включ.

от 0 до 50 включ.

± 20

-

св. 20 до 100

св. 50 до 250

-

± 20

Уксусная кислота C2H4O2

PID-C2H4O2-10

от 0 до 2 включ.

от 0 до 5 включ.

± 20

-

15

св. 2 до 10

св. 5 до 25

-

± 20

PID-C2H4O2-100

от 0 до 100

от 0 до 250

± 20

-

15

2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8

PID-i-C4H8-10

от 0 до 2 включ.

от 0 до 4,6 включ.

± 15

-

15

св. 2 до 10

св. 4,6 до 23,3

-

± 15

PID-i-C4H8-100

от 0 до 10 включ.

от 0 до 23,3 включ.

± 15

-

св. 10 до 100

св. 23,3 до 233

-

± 15

PID-i-C4H8-1000

от 0 до 100 включ.

от 0 до 233 включ.

± 15

-

15

св. 100 до 1000

св. 233 до 2330

-

± 15

PID-i-C4H8-6000

от 0 до 500 включ.

от 0 до 1165 включ.

± 15

-

св. 500 до 6000

св.1165 до 13980

-

± 15

1-бутанол C4H9OH

PID-C4H9OH-10

от 0 до 3,2 включ.

от 0 до 9,9 включ.

± 20

-

15

св. 3,2 до 10

св. 9,9 до 30,8

-

± 20

PID-C4H9OH-40

от 0 до 9,7 включ.

от 0 до 29,9 включ.

± 20

-

св. 9,7 до 40

св. 29,9 до 123,3

-

± 20

Диэтиламин C4H11N

PID-C4H11N-10

от 0 до 3 включ.

от 0 до 9,1 включ.

± 20

-

15

св. 3 до 10

св. 9,1 до 30,4

-

± 20

PID-C4H11N-40

от 0 до 9,8 включ.

от 0 до 29,8 включ.

± 20

-

св. 9,8 до 40

св. 29,8 до 121,6

-

± 20

Метанол

CH3OH

PID-CH3OH-10

от 0 до 3,75 включ.

от 0 до 4,98 включ.

± 15

-

15

св. 3,75 до 10

св. 4,98 до 13,3

-

± 15

PID-CH3OH-40

от 0 до 11,2 включ.

от 0 до 14,9 включ.

± 15

-

св. 11,2 до 40

св. 14,9 до 53,2

-

± 15

Метилбензол (толуол) C7H8

PID-C7H8-40

от 0 до 13 включ.

от 0 до 49,8 включ.

± 15

-

15

св. 13 до 40

св. 49,8 до 153,3

-

± 15

PID-C7H8-100

от 0 до 13 включ.

от 0 до 49,8 включ.

± 15

-

св. 13 до 100

св. 49,8 до 383

-

± 15

Фенол C6H5OH

PID-C6H5OH-3

от 0 до 0,25 включ.

от 0 до 0,98 включ.

± 20

-

15

св. 0,25 до 3

св. 0,98 до 11,74

-

± 20

PID-C6H5OH-10

от 0 до 2 включ.

от 0 до 7,8 включ.

± 20

-

св. 2 до 10

св. 7,8 до 39,1

-

± 20

1,3-диметилбен-зол (м-ксилол) m-C8H10

PID-m-C8H10-100

от 0 до 10 включ.

от 0 до 44,2 включ.

± 15

-

15

св. 10 до 100

св. 44,2 до 442

-

± 15

1

2

3

4

5

6

7

1,2-диметилбен-зол (о-ксилол) O-C8H10

PID-O-C8H10-100

от 0 до 10 включ.

от 0 до 44,2 включ.

± 15

-

15

св. 10 до 100

св. 44,2 до 442

-

± 15

1,4-диметилбен-зол (п-ксилол) P-C8H10

PID-P-C8H10-100

от 0 до 10 включ.

от 0 до 44,2 включ.

± 15

-

15

св. 10 до 100

св. 44,2 до 442

-

± 15

Оксид этилена C2H4O

PID-C2H4O-1O

от 0 до 1,65 включ.

от 0 до 3 включ.

± 20

-

15

св. 1,65 до 10

св. 3 до 18,3

-

± 20

Фосфин РНз

PID-PH3-10

от 0 до 1 включ.

от 0 до 1,4 включ.

± 20

-

15

св. 1 до 10

св. 1,4 до 14,1

-

± 20

Нафталин С10Н

PID-C10H8-10

от 0 до 3,7 включ.

от 0 до 19,7 включ.

± 20

-

15

св. 3,7 до 10

св. 19,7 до 53,3

-

± 20

Бром ВГ2

PID-Br2-2

от 0 до 0,2 включ.

от 0 до 1,33 включ.

± 20

-

15

св. 0,2 до 2

св. 1,33 до 13,3

-

± 20

Аммиак NH3

PID-NH3-100

от 0 до 20 включ.

от 0 до 14,2 включ.

± 15

-

15

св. 20 до 100

св. 14,2 до 71

-

± 15

PID-NH3-1000

от 0 до 100 включ.

от 0 до 71 включ.

± 15

-

св. 100 до 1000

св. 71 до 710

-

± 15

Этантиол (этилмеркаптан) C2H5SH

PID-C2H5SH-10

от 0 до 0,4 включ.

от 0 до 1 включ.

± 20

-

15

св. 0,4 до 10

св. 1 до 25,8

-

± 20

Метантиол (метилмеркаптан) CH3SH

PID-CH3SH-10

от 0 до 0,4 включ.

от 0 до 0,8 включ.

± 20

-

15

св. 0,4 до 10

св. 0,8 до 20

-

± 20

PID-CH3SH-20

от 0 до 2 включ.

от 0 до 4 включ.

± 20

-

св. 2 до 20

св. 4 до 40

-

± 20

Акриловая кислота C3H4O2

PID-C3H4O2-33

от 0 до 1,65 включ.

от 0 до 4,95 включ.

± 20

-

15

св. 1,65 до 3,3

св. 4,95 до 9,9

-

± 20

PID-C3H4O2-10

от 0 до 1,65 включ.

от 0 до 4,95 включ.

± 20

-

св. 1,65 до 10

св. 4,95 до 30

-

± 20

Этилацетат C4H8O2

PID-C4H8O2-100

от 0 до 13 включ.

от 0 до 47,6 включ.

± 20

-

15

св. 13 до 100

св. 47,6 до 366

-

± 20

Бутилацетат

C6H12O2

PID-C6H12O2-100

от 0 до 10 включ.

от 0 до 48,3 включ.

± 20

-

15

св. 10 до 100

св. 48,3 до 483

-

± 20

Пропилен (пропен) СзНб

PID-C3H6-285

от 0 до 57 включ.

от 0 до 99,8 включ.

± 15

-

15

св. 57 до 285

св. 99,8 до 499

-

± 15

2,3-дитиабутан (диметилдисульфид) C2H6S2

PID-C2H6S2-2

от 0 до 0,35 включ.

от 0 до 1,37 включ.

± 20

-

15

св. 0,35 до 2

св. 1,37 до 7,8

-

± 20

PID-C2H6S2-10

от 0 до 2 включ.

от 0 до 7,8 включ.

± 20

-

св. 2 до 10

св. 7,8 до 39,2

-

± 20

2,5-фурандион (малеиновый ангидрид) C4H2O3

PID-C4H2O3-3

от 0 до 0,25 включ.

от 0 до 1,02 включ.

± 20

-

15

св. 0,25 до 3

св. 1,02 до 12,2

-

± 20

PID-C4H2O3-10

от 0 до 2 включ.

от 0 до 8,16 включ.

± 20

-

15

св. 2 до 10

св. 8,16 до 40,8

-

± 20

1

2

3

4

5

6

7

Дисульфид углерода (сероуглерод) CS2

PID-CS2-10

от 0 до 1 включ.

от 0 до 3,17 включ.

± 20

-

15

св. 1 до 10

св. 3,17 до 31,7

-

± 20

Ацетонитрил C2H3N

PID-C2H3N-1O

от 0 до 6 включ.

от 0 до 10,2 включ.

± 15

-

15

св. 6 до 10

св. 10,2 до 17,1

-

± 15

Циклогексан

СбН12

РГО-СбН12-100

от 0 до 20 включ.

от 0 до 70 включ.

± 20

-

15

св. 20 до 100

св. 70 до 350

-

± 20

1,3-бутадиен (дивинил) С4Н6

РГО-С4Н6-500

от 0 до 50 включ.

от 0 до 112 включ.

± 20

-

15

св. 50 до 500

св. 112 до 1125

-

± 20

н-гексан СбН14

PID-C6H14-1000

от 0 до 84 включ.

от 0 до 301 включ.

± 20

-

15

св. 84 до 1000

св. 301 до 3584

-

± 20

Акрилонитрил C3H3N

PID-C3H3N-10

от 0 до 0,7 включ.

от 0 до 1,45 включ.

± 20

-

15

св. 0,7 до 10

св. 1,45 до 22,1

-

± 20

Муравьиная кислота CH2O2

PID-CH2O2-10

от 0 до 0,5 включ.

от 0 до 0,96 включ.

± 20

-

15

св. 0,5 до 10

св. 0,96 до 19,1

-

± 20

н-гептан

С7Н16

РГО-С7Н16-500

от 0 до 50 включ.

от 0 до 208 включ.

± 15

-

15

св. 50 до 500

св. 208 до 2084

-

± 15

РГО-С7Н16-2000

от 0 до 100 включ.

от 0 до 416 включ.

± 15

-

15

св. 100 до 2000

св. 416 до 8334

-

± 15

2-пропанон (ацетон) СзНбО

PID-C3H6O-1000

от 0 до 80 включ.

от 0 до 193 включ.

± 15

-

15

св. 80 до 1000

св. 193 до 2415

-

± 15

1,2-дихлорэтан С2Н4С12

РГО-С2Н4С12-20

от 0 до 2 включ.

от 0 до 8,23 включ.

± 20

-

15

св. 2 до 20

св. 8,23 до 82,3

-

± 20

Этилцелло-зольв (2-этоксиэтанол) С4Н10О2

РГО-С4Н10О2-20

от 0 до 2 включ.

от 0 до 7,5 включ.

± 20

-

15

св. 2 до 20

св. 7,5 до 75

-

± 20

Диметиловый Эфир C2H6O

PID-C2H6O-500

от 0 до 100 включ.

от 0 до 192 включ.

± 15

-

15

св. 100 до 500

св. 192 до 958

-

± 15

2-метилпропан (изобутан) i-C4H10

PID-i-C4H10-1000

от 0 до 100 включ.

от 0 до 241 включ.

± 15

-

15

св. 100 до 1000

св. 241 до 2417

-

± 15

2-метил-1-пропа-нол (изобутанол) i-CilkOll

PID-i-C4H9OH-20

от 0 до 3 включ.

от 0 до 9,2 включ.

± 20

-

15

св. 3 до 20

св. 9,2 до 61,6

-

± 20

Циклогексанон C6H10O

PID-C6H10O-20

от 0 до 2 включ.

от 0 до 7 включ.

± 20

-

15

св. 2 до 20

св. 7 до 70

-

± 20

1

2

3

4

5

6

7

2-бутанон (метилэтилке-тон) C4H8O

PID-C4H8O-500

от 0 до 60 включ.

от 0 до 180 включ.

± 15

-

15

св. 60 до 500

св. 180 до 1500

-

± 15

Тетраэтилортоси ликат (TEOS) C8H20O4Si

PID-C8H2oO4Si-10

от 0 до 2 включ.

от 0 до 17,3 включ.

± 20

-

15

св. 2 до 10

св. 17,3 до 86,6

-

± 20

Арсин AsH3

PID-AsH3-3

от 0 до 0,1 включ.

от 0 до 0,3 включ.

± 20

-

15

св. 0,1 до 3

св. 0,3 до 9,7

-

± 20

Этилен C2H4

PID-C2H4-300

от 0 до 20 включ.

от 0 до 23,4 включ.

± 15

-

15

св. 20 до 300

св. 23,4 до 351

-

± 15

PID-C2H4-I8OO

от 0 до 100 включ.

от 0 до 117 включ.

± 10

-

15

св. 100 до 1800

св. 117 до 2106

-

± 10

Пары нефти(3)

РГО-ПН-3500

-

от 0 до 300 включ.

± 15

-

15

-

св. 300 до 3500

-

± 15

Пары бензина(3)

РГО-ПН-3500

-

от 0 до 100 включ.

± 15

-

15

-

св. 100 до 3500

-

± 15

Пары авиационного топлива(3)

РГО-ПН-3500

-

от 0 до 300 включ.

± 15

-

15

-

св. 300 до 3500

-

± 15

Пары топлива для реактив-ных двигателей(3)

РГО-ПН-3500

-

от 0 до 300 включ.

± 15

-

15

-

св. 300 до 3500

-

± 15

Пары керосина (3)

РГО-ПН-3500

-

от 0 до 300 включ.

± 15

-

15

-

св. 300 до 3500

-

± 15

Пары дизельного топлива(3)

РГО-ПН-3500

-

от 0 до 300 включ.

± 15

-

15

-

св. 300 до 3500

-

± 15

Пары уайт-спирита(3)

РГО-ПН-3500

-

от 0 до 300 включ.

± 15

-

15

-

св. 300 до 3500

-

± 15

Сумма углеводородов С2-С10(4)

PID-C2C10-3500

-

от 0 до 300 включ.

± 25

-

15

-

св. 300 до 3500

-

± 25

1

2

3

4

5

6

7

(1) Газоанализаторы с определяемыми компонентами, не приведёнными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов.

(2) Пересчёт значений объёмной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х*М/Уш, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06 дм3/моль, при условиях 20 °С и 101,3 кПа по ГОСТ 12.1.005-88.

(3) Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, нефть по ГОСТ Р 51858-2002, топливо дизельное ЕВРО по ГОСТ Р 52368-2005, топливо дизельное ЕВРО по ГОСТ 32511-2013, топливо для реактивных двигателей по ГОСТ 10227-86, топливо авиационное по ГОСТ Р 52050-2006, топлива термостабильные Т-6 и Т-8В для реактивных двигателей по ГОСТ 12308-2013, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, топлива для двигателей внутреннего сгорания, бензин неэтилированный по ГОСТ Р 51105-2020, керосин по ТУ 38.71-58-10-01, керосин по ТУ 38.401-58-8-90, керосин по ОСТ 38.01407-86, керосин осветительный ТУ 38.401-58-10-01.

(4) Сумма углеводородов (С2-С10) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (СбН14), гептан (С7Н16), октан (СзН18), нонан (С9Н20), декан (С10Н22).

(5) Без учета установленных защитных фильтров и периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем)

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности

±0,25

Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности

0,5

Время установления выходного сигнала Т0,9, с, не более

приведено в таблицах 2-5

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность окружающей среды, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106

Наименование характеристики

Значение

Вместимость архива, записей, шт.

70000

Габаритные размеры(1) (высотахширина*толщина), мм, не более: - для исполнения ПГ ЭРИС-411-1 - для исполнения ПГ ЭРИС-411-2

- для исполнения ПГ ЭРИС-414-1 (без насоса)

- для исполнения ПГ ЭРИС-414-1 (с насосом)

- для исполнения ПГ ЭРИС-414-2

110x36x61

113x51x44

209x42x81

209x63x81 120x63,5x31,5

Масса(2), г, не более:

- для исполнения ПГ ЭРИС-411-1 - для исполнения ПГ ЭРИС-411-2 - для исполнения ПГ ЭРИС-414-1

- для исполнения ПГ ЭРИС-414-2

200

110

500

180

Напряжение автономного питания от аккумуляторных батарей, В: - для исполнений ПГ ЭРИС-414-1, ПГ ЭРИС-414-2

- для исполнений ПГ ЭРИС-411-1, ПГ ЭРИС-411-2

от 3,6 до 4,2 3,6

Интервал времени непрерывной работы ПГ ЭРИС-414-1, ПГ ЭРИС-414-2 без подзарядки аккумулятора при нормальных условиях(3), ч, не менее

20

Условия эксплуатации:

- температура окружающей среды, оС

- атмосферное давление, кПа

- относительная влажность воздуха (без конденсации влаги), %, не более

от -45 до +50 от 84 до 106,7

95

Степень защиты оболочки от проникновения пыли и воды по ГОСТ 14254-2015

IP66/IP67

IP66/IP68

Маркировка взрывозащиты:

- для исполнения ПГ ЭРИС-411-2

- для исполнений ПГ ЭРИС-414-1, ПГ ЭРИС-414-2

РО Ех ia I Ma X/ 0Ex ia IIC T4 Ga X РО Ех ia I Ma X/ 0Ex ia IIC T5 Ga X 0Ех ia IIC T4 Ga X РО Ех ia I Ma X/ 0Ex ia IIC T4 Ga X / Ех ia IIIC T135°C Da X РО Ех da ia I Ma X/ 0Ex da ia IIC T4 Ga X

(1) Без учета размеров системы крепления на одежду;

(2) Без учета массы сенсоров;

(3) Максимальное время работы газоанализатора зависит от количества и моделей сенсоров и условий эксплуатации прибора.

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее:

- для газоанализаторов с термокаталитическим CT, электрохимическим EC и фотоионизационным PID сенсором

- для газоанализаторов с оптическим инфракрасным IR (или

MEMS/TDLAS/IR) сенсором

35000

40000

Средний срок службы(1) (2), лет

20

(1) Исчисление срока службы газоанализатора начинается с даты ввода в эксплуатацию;

(2) Без учета срока службы чувствительного элемента (сенсора).

Наименование

Обозначение

Количество

Газоанализатор портативный

ПГ ЭРИС-4ХХ

1 шт.

Паспорт

АПНС.421510.4ХХ-01 ПС

1 экз.

Руководство по эксплуатации

АПНС.421510.4ХХ-00 РЭ

1 экз.

Калибровочная насадка

-

1 шт.

Зарядное устройство

-

1 шт.

Кейс для переноски

-

1*шт.

Модуль передачи данных по радио

-

1*шт.

Ручной насос

-

1*шт.

Моторизированный насос

-

1*шт.

* Определяется заказом.
