Преобразователи измерительные (барьеры искрозащиты) "ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех"
| Номер в ГРСИ РФ: | 65317-16 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех» (далее по тексту - преобразователи или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), потенциометрических устройств постоянного тока, а также преобразователей с унифицированными выходными сигналами, в унифицированный сигнал постоянного тока от 4 до 20 мА и (или) в цифровой сигнал HART-протокола. Преобразователи также предназначены для передачи сигналов HART-протокола из взрывоопасной зоны в безопасную и наоборот.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65317-16 |
| Действует | по 26.09.2026 |
| Наименование | Преобразователи измерительные (барьеры искрозащиты) |
| Модель | "ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 73f88109-de20-cbc2-9460-49eb7475b7da |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
2 года
для преобразователей с индексом заказа А
|
| Зарегистрировано поверок |
15747
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15747 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65317-16: Описание типа
2024-65317-16.pdf
|
Скачать | 1.3 MБ | |
|
65317-16: Методика поверки
2024-mp65317-16.pdf
|
Скачать | 9.8 MБ |
Описание типа
Назначение
Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех» (далее по тексту - преобразователи или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), потенциометрических устройств постоянного тока, а также преобразователей с унифицированными выходными сигналами в унифицированный сигнал постоянного тока от 4 до 20 мА и (или) в цифровой сигнал HART-протокола. Преобразователи также предназначены для передачи сигналов HART-протокола из взрывоопасной зоны в безопасную и наоборот.
Описание
Принцип действия приборов основан на измерении и преобразовании сигналов от первичных термопреобразователей в унифицированный выходной сигнал постоянного тока, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART-протокола. Сигнал с подключенного термопреобразователя поступает на вход прибора, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессорного модуля прибора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у прибора частотного модулятора, может накладываться сигнал HART-протокола. Микропроцессорный модуль обеспечивает управление всеми схемами прибора и может осуществлять информационную связь с компьютером и другими изделиями.
Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) приборами. Просмотр и изменение параметров конфигурации преобразователей «ЭЛЕ-МЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ 420-Ex/K1-12-SIL», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш-SIL», «ЭЛЕМЕР-БРИЗ 420P-Ex/K1-12-SIL», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420-Ex/K1-12P-SIL», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ^Ш» осуществляется с помощью внешнего программного обеспечения (ПО). Связь «ЭЛЕМЕР-БРИЗ ТМ1-Ех» с компьютером осуществляется по HART-протоколу. Связь «ЭЛЕМЕР-БРИЗ 420-Ex/K1-12-SIL», «ЭЛЕМЕР-БРИЗ 420-Ex/K1-12W-SIL», «ЭЛЕМЕР-БРИЗ 420P-Ex/K1-12-SIL», «ЭЛЕМЕР-БРИЗ 420Р-Ex/K1-12W-SIL», «ЭЛЕМЕР-БРИЗ 420-Ex/K1-12P-SIL», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ^1Ь» с компьютером осуществляется по ASCII-протоколу.
Преобразователи «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» обеспечивают передачу сигналов по HART-протоколу со входа на выход и обратно.
Преобразователи «ЭЛЕМЕР-БРИЗ 420-Ех» исполнений БРИЗ 420-Ех/К1-12, БРИЗ 420-Ех/К1-12Ш, БРИЗ 420-Ех/К2-12, БРИЗ 420-Ех/К2-12Ш, БРИЗ 420-Ех/К2-17Ш, БРИЗ 420-Ех/К1-12-SIL, БРИЗ 420-Ех/К1-12Ш^Щ БРИЗ 420-Ex/K1-l2P-SIL, БРИЗ 420-Ех/К1-12РШ-81Ь представляют собой одно- и двухканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входных, выходных цепей и цепей питания и предназначены для измерений и преобразования аналоговых токовых от 4 до 20 мА и цифровых сигналов с размещаемых во взрывоопасной зоне двухпроводных датчиков или измерительных преобразователей в нормированный выходной сигнал постоянного тока от 4 до 20 мА, а также для питания датчиков или измерительных преобразователей с пассивным токовым выходом и для передачи цифровых сигналов HART-протокола из безопасной зоны во взрывоопасную и обратно.
Преобразователи «ЭЛЕМЕР-БРИЗ 420Р-Ех» исполнений БРИЗ 420Р-Ех/К1-12, БРИЗ 420Р-Ех/К1-12Ш, БРИЗ 420Р-Ех/К2-12, БРИЗ 420Р-Ех/К2-12Ш, БРИЗ 420Р-Ех/К1-12^Щ БРИЗ 420Р-Ех/К1-12Ш^Ш представляют собой одно- и двухканальные промежуточные устройства с искробезопасной выходной цепью и гальванической развязкой входных, выходных цепей и цепей питания и предназначены для измерений и преобразования аналоговых токовых сигналов от 4 до 20 мА с размещаемых вне взрывоопасной зоны двухпроводных датчиков или измерительных преобразователей в нормированный выходной сигнал постоянного тока от 4 до 20 мА, а также для передачи цифровых сигналов HART-протокола из безопасной зоны во взрывоопасную и обратно. Преобразователи «ЭЛЕМЕР-БРИЗ 420Р-Ех» обеспечивают питание исполнительных устройств.
Преобразователи «ЭЛЕМЕР-БРИЗ ТМ1-Ех» исполнений БРИЗ ТМ1-Ех/К1-12, БРИЗ ТМ1-Ех/К1-12Ш представляют собой одноканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входных и выходных цепей, цепей питания и сигнализации и предназначены для измерений и преобразования сигналов с размещаемых во взрывоопасной зоне ТС, ТП, потенциометрических устройств в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, цифровой сигнал HART-протокола и дискретный сигнал.
Фотографии общего вида приборов представлены на рисунке 1. По требованию потребителя допускается поставка преобразователей с различными вариантами окраски корпуса, отличными от приведенных на фотографиях.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, и знак утверждения типа наносятся термотрансферным способом на маркировочную табличку, закрепленную на боковой панели приборов. Обозначения мест нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

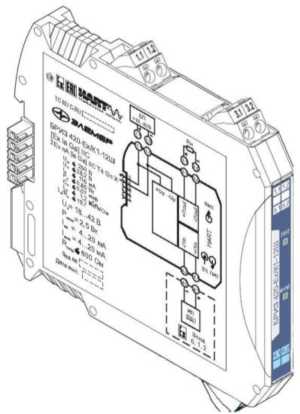

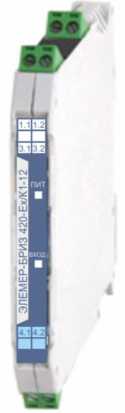

«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12»
«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш»
Всего листов 11

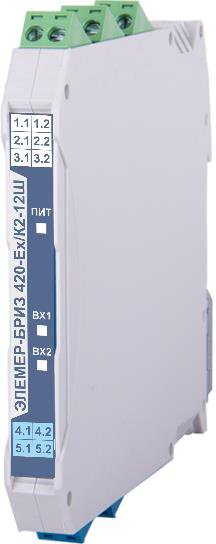

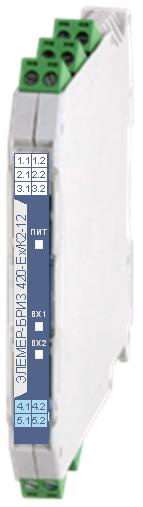

«ЭЛЕМЕР-БРИЗ 420-Ех/К2-12» «ЭЛЕМЕР-БРИЗ 420-Ех/К2- 17Ш»
«ЭЛЕМЕР-БРИЗ 420-Ех/К2-12Ш»
«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12-81Ь»
«ЭЛЕМЕР-БРИЗ 420-ЕхТК1-12Ш-81Ь»
«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Р-81Ь»
«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ-81Ь»

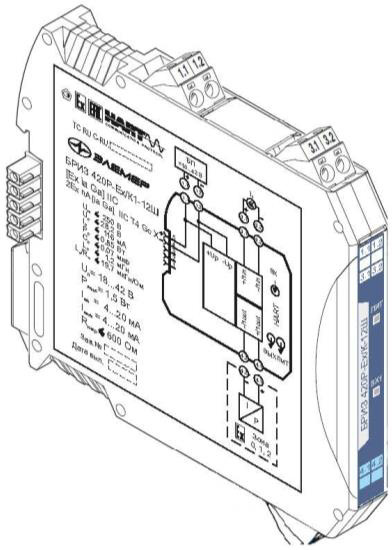

«ЭЛЕМЕР-БРИЗ 420Р-Ех/К 1-12» «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1 - 12Ш»
«ЭЛЕМЕР-БРИЗ 420Р-Ех/К2-12» «ЭЛЕМЕР-БРИЗ 420Р-Ех/К2- 12Ш»
«ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12-81Ь»
«ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш-81Ь»
ЭЛЕМЕР-БРИЗ ТМ1-Ех/К1-12

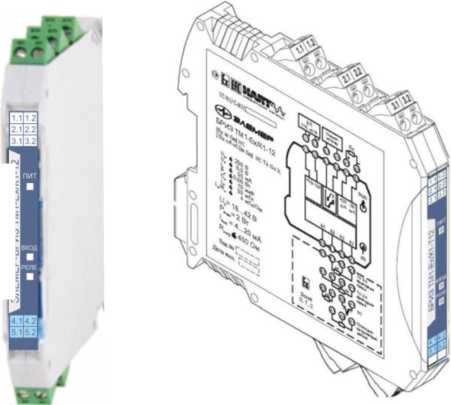

«ЭЛЕМЕР-БРИЗ ТМ1-Ех/К1-12»

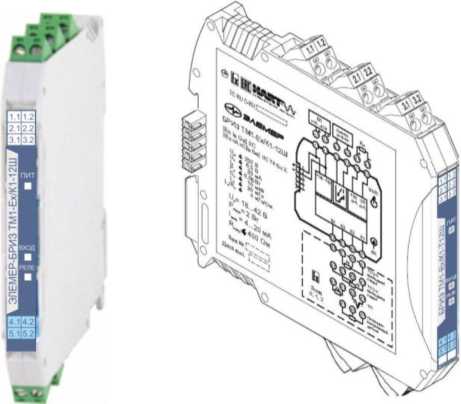

«ЭЛЕМЕР-БРИЗ ТМ1-Ех/К1-12Ш»

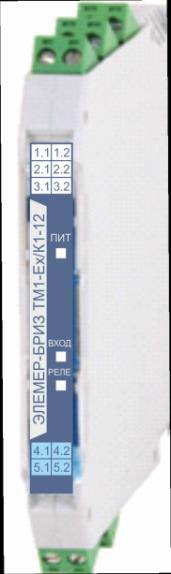

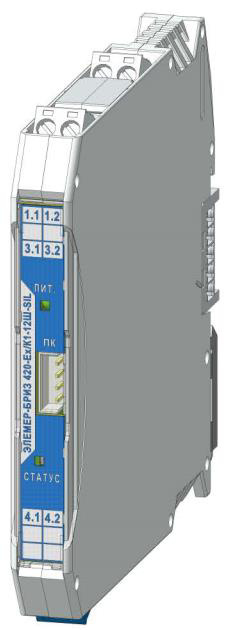

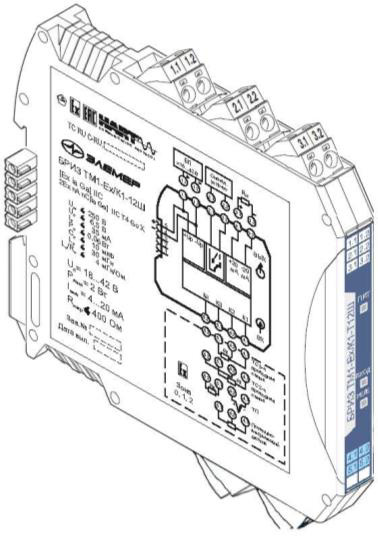

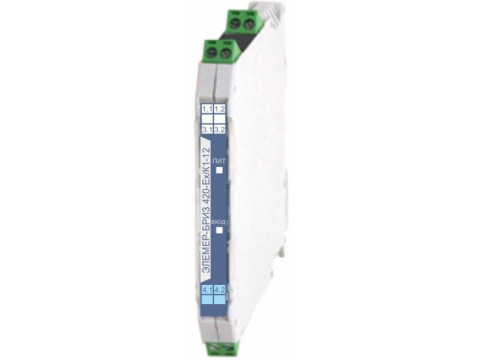

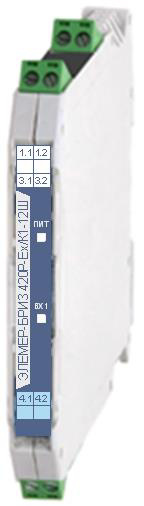

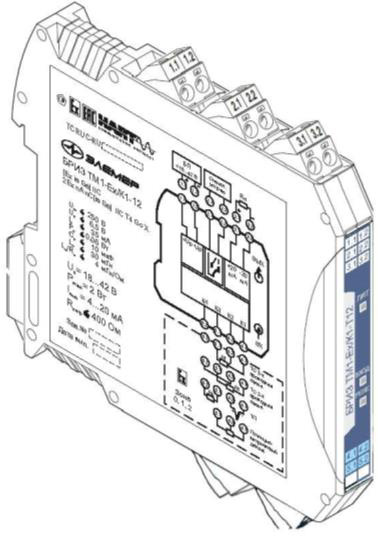

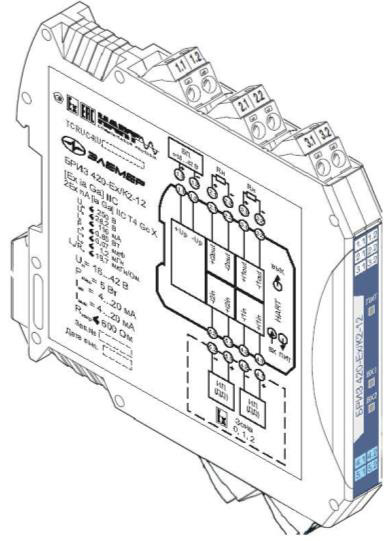

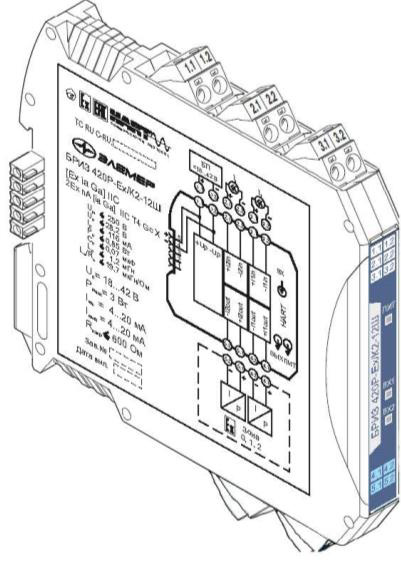

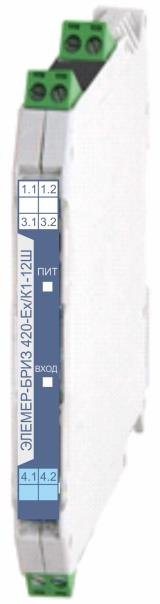

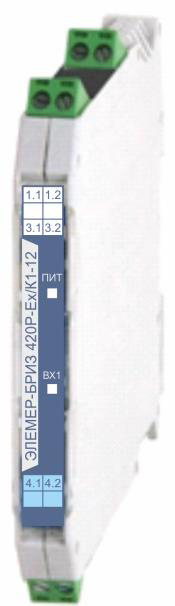

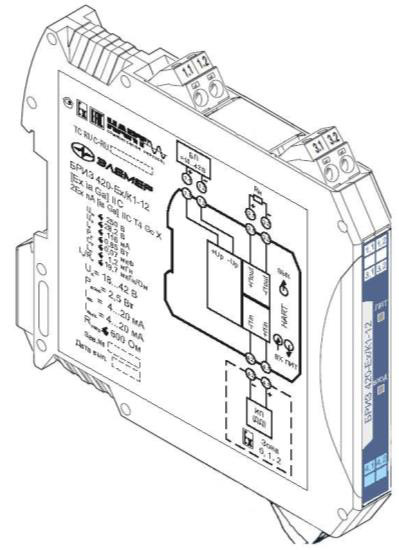

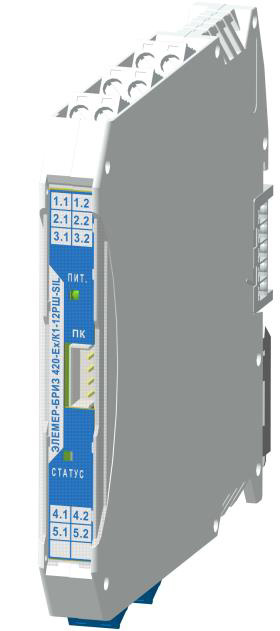

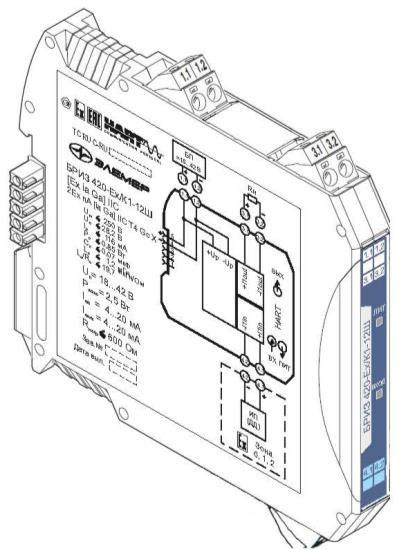

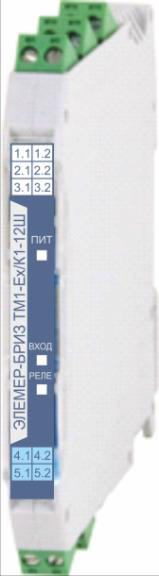

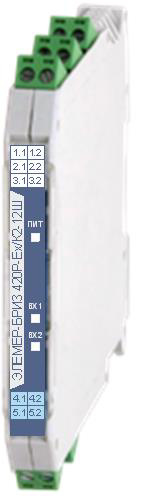

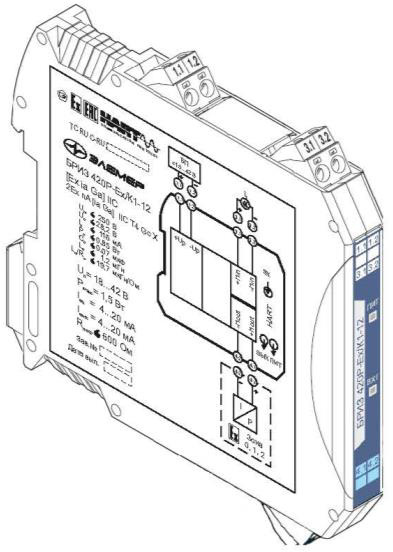

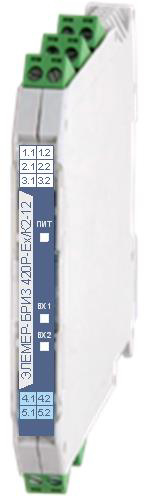

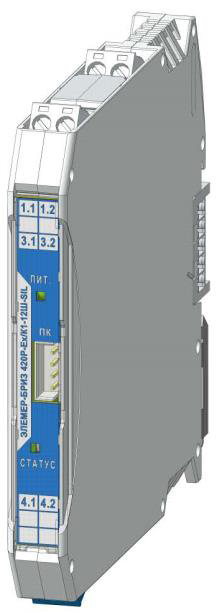

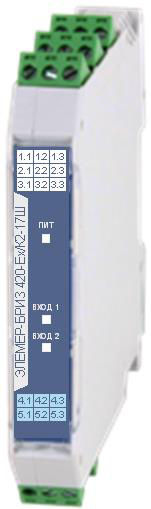

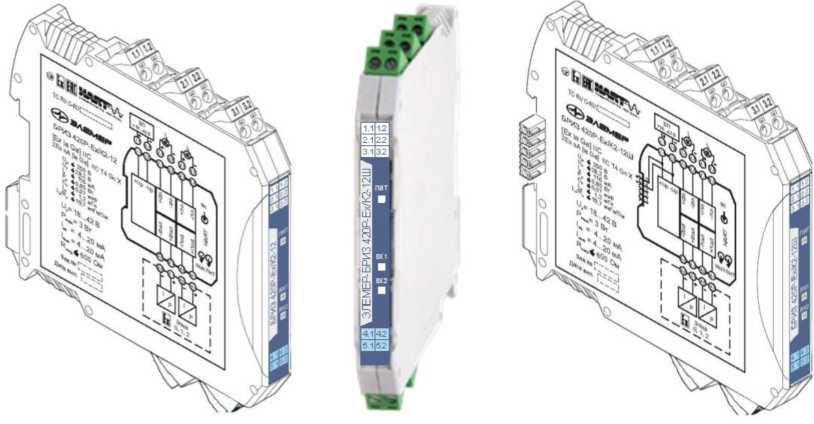

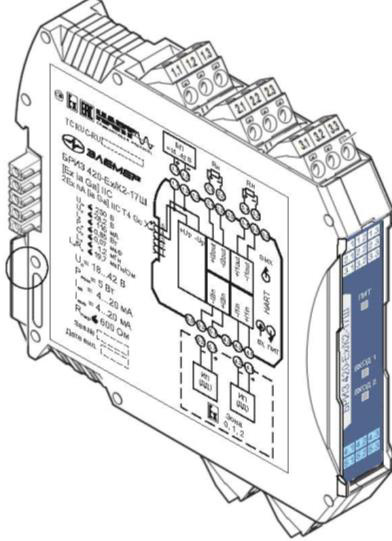

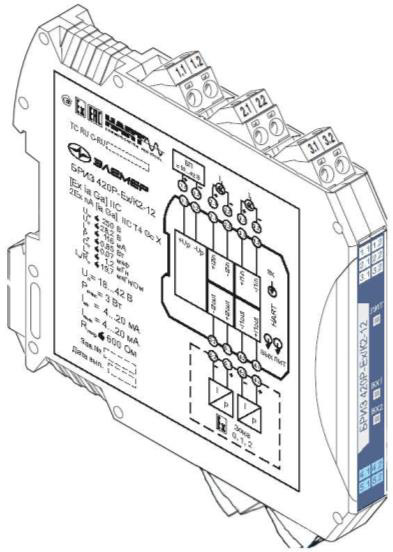

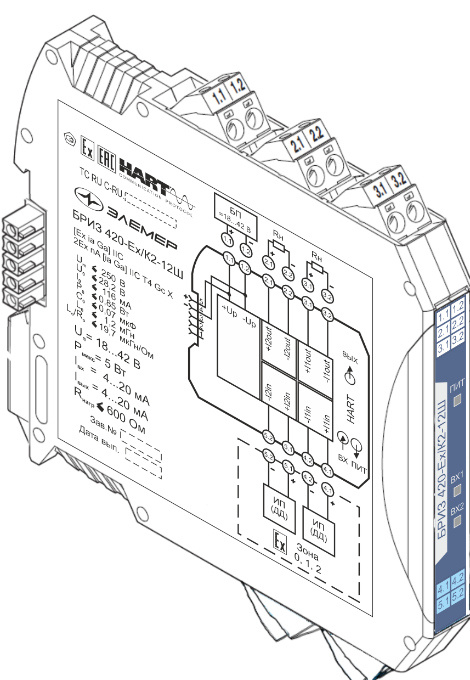

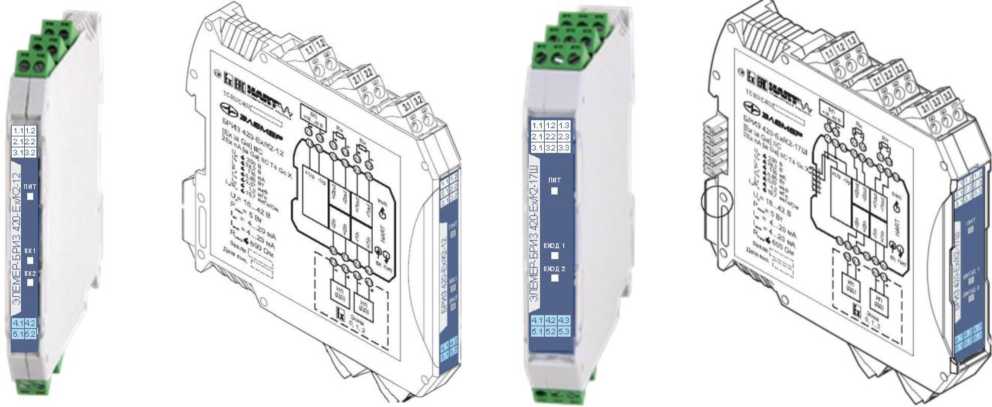

Рисунок 1 - Общий вид исполнений преобразователей измерительных (барьеров искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех»
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит из встроенной в преобразователи метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ 420-Ex/K1-12-SIL», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш-81Ь», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12^Ш», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Р^]Ь», «ЭЛЕМЕР-БРИЗ 420-Нх/К1-12РП1^1Р» с компьютером и не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации преобразователей. <онфигурирование включает установку параметров связи преобразователей с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователей и возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные внутреннего ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение | |||||
|
«ЭЛЕМЕР-БРИЗ 420-Ех» |
«ЭЛЕМЕР-БРИЗ 420Р-Ех» |
«ЭЛЕМЕР- БРИЗ ТМ1-Ех» |
«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12-SIL», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш-8Ш» |
«ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12-SIL», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1- 12Ш-8Ш» |
«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Р-SIL», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ- SIL» | |
|
Идентификационное |
BRIZ420 |
BRIZ420 |
BRIZ |
BRIZ420K |
BRIZ420K |
BRIZ420K |
|
наименование ПО |
Ех ver2.24 |
Ех ver2.24 |
ТМ1_+ЫШ |
1SIL _ |
1SIL _ |
1_12R_SIL_ |
|
.hex |
.hex |
r_ ver5.hex |
ver2.63.hex |
ver2.63.hex |
ver2.63.hex | |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.24 |
2.24 |
5 |
2.63 |
2.63 |
2.63 |
|
Цифровой идентификатор программного обеспечения |
_ | |||||
Идентификационные данные внешнего программного обеспечения приведены в таблице 2.
Таблица 2
|
Идентификационные данные |
Значение | |
|
«ЭЛЕМЕР- БРИЗ ТМ1-Ех» |
«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12^Ш», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Р^1Ь», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ^Ш» | |
|
Идентификационное наименование ПО |
HARTconfig |
ПО настройки БРИЗ 420 |
|
Номер версии (идентификационный номер) ПО не ниже |
13.0 |
1.9.0 |
|
Цифровой идентификатор ПО |
_ | |
Технические характеристики
Таблица 3 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех»
|
Тип НСХ (входного сигнала) |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART | ||||||
|
AqchR(U) |
Аосн, |
Аос^(и) |
Аосн, |
Аос^(и) |
Аосн, | |||
|
индекс заказа | ||||||||
|
А |
В |
С | ||||||
|
50М |
от -50 до +200 ОС |
от 39,23 до 92,8 Ом(*) |
±0,045 Ом |
±0,2 °С |
±0,06 Ом |
±0,3 °С |
±0,12 Ом |
±0,6 °С |
|
от 39,35 до 92,6 Ом(**) | ||||||||
|
100М |
от -50 до +200 ос |
от 78,46 до 185,6 Ом(*) |
±0,045 Ом |
±0,1 °С |
±0,06 Ом |
±0,15 °С |
±0,12 Ом |
±0,3 °С |
|
от 78,7 до 185,2 Ом(**) | ||||||||
|
Pt50 |
от -200 до +600 ОС |
от 9,26 до 158,85 Ом |
±0,045 Ом |
±0,2 °С |
±0,06 Ом |
±0,3 °С |
±0,12 Ом |
±0,6 °С |
|
50П |
от 8,62 до 158,55 Ом | |||||||
|
Pt100 |
от -200 до +600 ОС |
от 18,52 до 313,71 Ом |
±0,045 Ом |
±0,1 °С |
±0,06 Ом |
±0,16 °С |
±0,12 Ом |
±0,3 °С |
|
100П |
от 17,24 до 317,11 Ом | |||||||
|
ТЖК (J) |
от -50 до +1100 ос |
от -2,431 до +63,792 мВ |
±0,015 мВ |
±0,3 °С |
±0,023 мВ |
±0,4 °С |
±0,045 мВ |
±0,8 °С |
|
ТХК (L) |
от -50 до +600 ос |
от -3,005 до +49,108 мВ |
±0,015 мВ |
±0,2 °С |
±0,023 мВ |
±0,3 °С |
±0,045 мВ |
±0,6 °С |
|
ТХА (К) |
от -50 до +1300 ос |
от -1,889 до +52,410 мВ |
±0,015 мВ |
±0,4 °С |
±0,023 мВ |
±0,6 °С |
±0,045 мВ |
±1,1 °С |
|
ТПП (S) |
от 0 до +1700 ос |
от 0 до 17,947 мВ |
±0,015 мВ |
±1,4 °С |
±0,023 мВ |
±2,2 °С |
±0,045 мВ |
±4,3 °С |
|
ТПР (В) |
от +300 до +1800 ос |
от 0,431 до 13,591 мВ |
±0,015 мВ |
±1,7 °С |
±0,023 мВ |
±2,6 °С |
±0,045 мВ |
±5,1 °С |
|
ТВР (А-1) |
от 0 до +2500 ос |
от 0 до 33,640 мВ |
±0,015 мВ |
±1,1 °С |
±0,023 мВ |
±1,7 °С |
±0,045 мВ |
±3,3 °С |
|
ТНН (N) |
от -50 до +1300 ос |
от -1,269 до +47,513 мВ |
±0,015 мВ |
±0,4 °С |
±0,023 мВ |
±0,6 °С |
±0,045 мВ |
±1,2 °С |
|
от 0 до 100 мВ |
от 0 до 100 мВ |
- |
±0,015 мВ |
- |
±0,023 мВ |
- |
±0,045 мВ |
- |
|
от 0 до 320 Ом |
от 0 до 320 Ом |
- |
±0,045 Ом |
- |
±0,06 Ом |
- |
±0,12 Ом |
- |
|
от 0,1 до 10 кОм(***) |
от 0 до 100 % |
- |
±0,05 % (Аоснн) |
- |
±0,1 % (Аоснн) |
- |
±0,2 % (Аоснн) |
- |
Примечания
1) Типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления (ТС) и ГОСТ Р 8.585-2001 (МЭК 60584-1) для преобразователей термоэлектрических (ТП)
(*) а = 0,00428 ОС-1; (**) а = 0,00426 ОС-1.
2) Пределы допускаемой основной абсолютной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя (Аосн): ±0,004 мА - для индекса заказа А; ±0,006 мА - для индекса заказа В; ±0,012 мА - для индекса заказа С.
3) Пределы допускаемой основной приведенной погрешности аналогового выхода ys (для типов НСХ ТС и ТП и входных сигналов в виде напряжения и сопротивления постоянному току) рассчитывают по формулам (1) и/или (2)
△ochR(U) + Досн'
max (Umax) Rmin (Umin) Imax Imin
Y = ± (R
) • 100 %,
(1)
где Аос^(и) - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (Ом, ТЭДС или мВ); Аосн1 - пределы допускаемой основной абсолютной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя, мА;
(Rmax (Umax) Rmin(Umin)) - диапазон измерений в Ом или мВ;
(Imax - Imin) - диапазон выходного аналогового сигнала постоянного тока (16 мА).
Ysi = ± (t Д-11' + I А°™', ) •100 % (2)
'tmax tmin xmax xminz
где Аосн - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (°С);
(tmax - tmin) - диапазон измерений в ОС;
Аосн1, (Imax - Imin) - то же, ЧТО в формуле (1).
4) Пределы допускаемой основной приведенной погрешности аналогового выхода ys2 (для типа входного сигнала в виде отношения сопротивлений постоянному току потенциометрического датчика с диапазоном от 0,1 до 10 кОм) рассчитывают по формуле
■ (3)
где Аоснн - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART;
Аосн1, (Imax - Imin) - то же, что в формуле (1).
5) (***) Вход для потенциометрических с номинальным сопротивлением от 0,1 до 10 кОм (по отдельному заказу).
Таблица 4 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех»
|
Диапазон входного сигнала, мА |
Диапазон выходного сигнала, мА |
Пределы допускаемой основной приведенной погрешности аналогового выхода у, % (в зависимости от индекса заказа) | ||
|
А |
В |
С | ||
|
от 4 до 20 |
от 4 до 20 |
±0,05 |
±0,1 |
±0,2 |
|
Примечание - Метрологические характеристики «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» распространяются на все исполнения: БРИЗ 420-Ех/К1-12, БРИЗ 420-Ех/К1-12Ш, БРИЗ 420-Ех/К2-12, БРИЗ 420-Ех/К2-12Ш, БРИЗ 420-Ех/К2-17Ш, БРИЗ 420-Ех/К1-12-8Ш, БРИЗ 420-Ех/К1-12Ш-8Щ БРИЗ 420-ЕхК1-12РШ-8Ш, БРИЗ 420Р-Ех/К1-12, БРИЗ 420Р-Ех/К1-12Ш, БРИЗ 420Р-Ех/К2-12, БРИЗ 420Р-Ех/К2-12Ш, БРИЗ 420Р-Ех/К1-12-SIL, БРИЗ 420Р-Ех/К1-12Ш-8Щ БРИЗ 420-Ех/К1-12Р-8Ш | ||||
Таблица 5 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» (пределы допускаемой дополнительной погрешности)______________________________________________________________
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С, %, для преобразователей - «ЭЛЕМЕР-БРИЗ ТМ1-Ех» - «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» |
±0,5 ys, ±0,5 ysi, ±0,5 ys2 (*); ±0,5 y(**) |
|
Пределы допускаемой дополнительной погрешности «ЭЛЕМЕР-БРИЗ ТМ1-Ех» для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С |
±1 |
|
Примечания: (*) Информация о ys, ys1, ys2 приведена в Примечании к таблице 3. (** ) Информация о у приведена в Примечании к таблице 4. | |
Таблица 6 - Основные технические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех»
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение постоянного тока, В |
от 18 до 42 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры, мм, не более - для всех исполнений, кроме БРИЗ 420-Ех/К2-17Ш - длина - ширина - высота - для исполнения БРИЗ 420-Ех/К2-17Ш - длина - ширина - высота |
114,5 12,5 99 114,5 17,5 99 |
|
Масса, кг, не более |
0,25 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -20 до +70 от -40 до +70 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты - для «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» - «ЭЛЕМЕР-БРИЗ ТМ1-Ех» |
[Ex ia Ga] IIC, 2Ex nA [ia Ga] IIC T4 Gc X [Ex ia Ga] IIC, 2Ex nA nC [ia Ga] IIC T4 Gc X |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на боковую панель приборов термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки представлен в таблице 7.
Таблица 7
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь измерительный (барьер искроза-щиты) «ЭЛЕМЕР-БРИЗ ТМ1-Ех» «ЭЛЕМЕР-БРИЗ 420-Ех» «ЭЛЕМЕР-БРИЗ 420Р-Ех» |
НКГЖ.411531.004 НКГЖ.411531.004-01 НКГЖ.411531.004-02 |
1 шт. 1 шт. 1 шт. |
Модификация, исполнение в соответствии с заказом |
|
ПО «HARTconfig» |
1 шт. |
для «ЭЛЕМЕР-БРИЗ ТМ1-Ех» | |
|
ПО «ПО настройки БРИЗ 420» |
1 шт. |
для «ЭЛЕМЕР-БРИЗ 420-Ех/КЬП-БТЬ», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12-SIL», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1- ПР-SIL», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-ПРШ-SIL» | |
|
Руководство по эксплуатации |
НКГЖ.411531.004РЭ НКГЖ.411531.004-01РЭ НКГЖ.411531.004-02РЭ |
1 экз. 1 экз. 1 экз. |
- |
|
Паспорт |
НКГЖ.411531.004ПС НКГЖ.411531.004-01ПС НКГЖ.411531.004-02ПС |
1 экз. 1 экз. 1 экз. |
- |
Сведения о методах измерений
содержатся в разделах 2, 3 Руководств по эксплуатации НКГЖ.411531.004РЭ, НКГЖ.411531.004-01РЭ, НКГЖ.411531.004-02РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Международный стандарт МЭК 60751 (2022) Промышленные платиновые термометры сопротивления и температурные датчики;
Международный стандарт МЭК 60584:2013 (2013-08) Термопары Часть 1. Градуировочные таблицы и допуска;
ГОСТ 13384-94 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 4227-139-13282997-2015 Преобразователи измерительные (барьеры искрозащи-ты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ NAM-Ех», «ЭЛЕМЕР-БРИЗ ТМ2-Ех», «ЭЛЕМЕР-БРИЗ 485-Ех». Технические условия.
