Счетчики импульсов микропроцессорные СИ30
| Номер в ГРСИ РФ: | 65350-16 |
|---|---|
| Производитель / заявитель: | ООО "Завод № 423", г.Богородицк |
Счетчики импульсов микропроцессорные СИ30 (далее - СИ30) предназначены для измерения количества импульсов, как в прямом, так и в обратном направлении, поступающих от первичных преобразователей (датчиков), преобразования количества импульсов в значения физических величин, отображения результатов измерений и преобразования в цифровой форме, а также формирования управляющих сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65350-16 |
| Действует | по 06.10.2026 |
| Наименование | Счетчики импульсов микропроцессорные |
| Модель | СИ30 |
| Модификации |
СИ30-X1.X2.X3, где X1 - Номинальное напряжение питания X2 - Конструктивное исполнение X3 - Тип встроенных выходных устройств |
| Приказы |
№684 от
08.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e28b9a00-84a7-d8bd-b900-dac911fdf4df |
Производитель / Заявитель
ООО «Завод № 423», РОССИЯ, 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2 «Б»
Поверка
| Методика поверки / информация о поверке |
КУФВ.402213.002 МП1 ГСИ. Инструкция. Счетчики импульсов микропроцессорные СИ30. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
16964
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16941 (100%) |
| Неуспешных поверок (СИ непригодно) | 23 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
65350-16: Описание типа
2016-65350-16.pdf
|
Скачать | 239.6 КБ | |
|
65350-16: Методика поверки
2016-mp65350-16.pdf
Файл устарел
|
Скачать | 434.6 КБ | |
|
65350-16: Описание типа
2026-65350-16.pdf
|
Скачать | 425.3 КБ | |
|
65350-16: Методика поверки
КУФВ.402213.002 МП1
2016-mp65350-16-1.pdf
|
Скачать | 434.6 КБ |
Описание типа
Назначение
Счетчики импульсов микропроцессорные СИ30 (далее - СИ30) предназначены для измерения количества импульсов, как в прямом, так и в обратном направлении, поступающих от первичных преобразователей (датчиков), преобразования количества импульсов в значения физических величин, отображения результатов измерений и преобразования в цифровой форме, а также формирования управляющих сигналов.
Описание
Конструктивно СИ30 выполнены в пластмассовых корпусах для щитового крепления, настенного крепления и монтажа на DIN-рейку. На лицевой панели СИЗО расположены элементы управления и индикации. СИ30 имеет два шестиразрядных цифровых индикатора для отображения результатов измерений, уставок и значений параметров.
Принцип действия основан на подсчете поступающих на вход СИ30 импульсов с датчика.
СИ30 выпускаются в различных исполнениях, отличающихся диапазоном напряжений питания, конструктивным исполнением корпуса, а также типом встроенных выходных устройств.
СИ30 не имеет механических частей, подстроечных резисторов, доступ к программному обеспечению (ПО) программно защищен, поэтому пломбировка для ограничения доступа внутрь СИ30 не требуется.
Условное обозначение приборов в зависимости от исполнения
СИЗО ■ х.х.х
Номинальное напряжение питания
Конструктивное исполнение
Тип встроенных выходных устройств
Номинальное напряжение питания:
220 - переменного тока от 110 В; 220 В; 240 В с частотой 50 или 60 Гц;
24 - постоянного тока 24 В.
Конструктивное исполнение:
Н - корпус настенного крепления;
Щ1 - корпус щитового крепления;
Щ2 - корпус щитового крепления;
Д - корпус для крепления на DIN-рейку.
Тип встроенных выходных устройств:
Р - Контакты электромагнитного реле;
К - Оптопара транзисторная n-p-n-типа;
С - Оптопара симисторная.

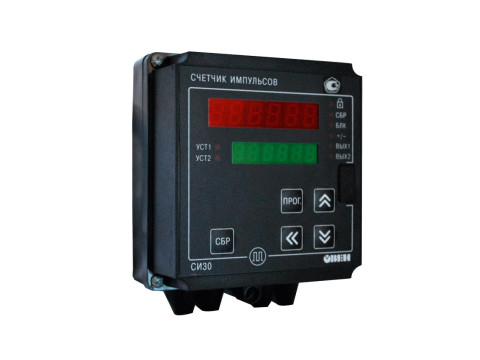

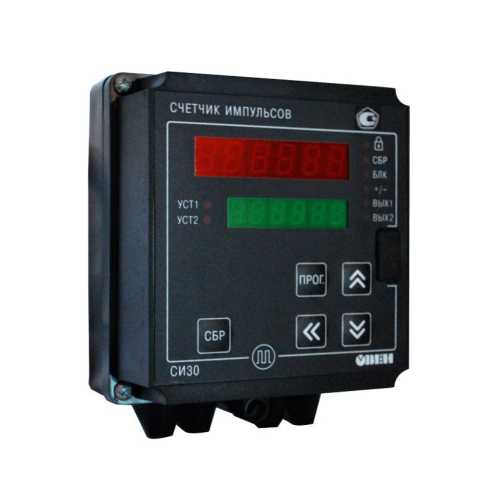

Рисунок 1 - Общий вид СИЗО в корпусе Н

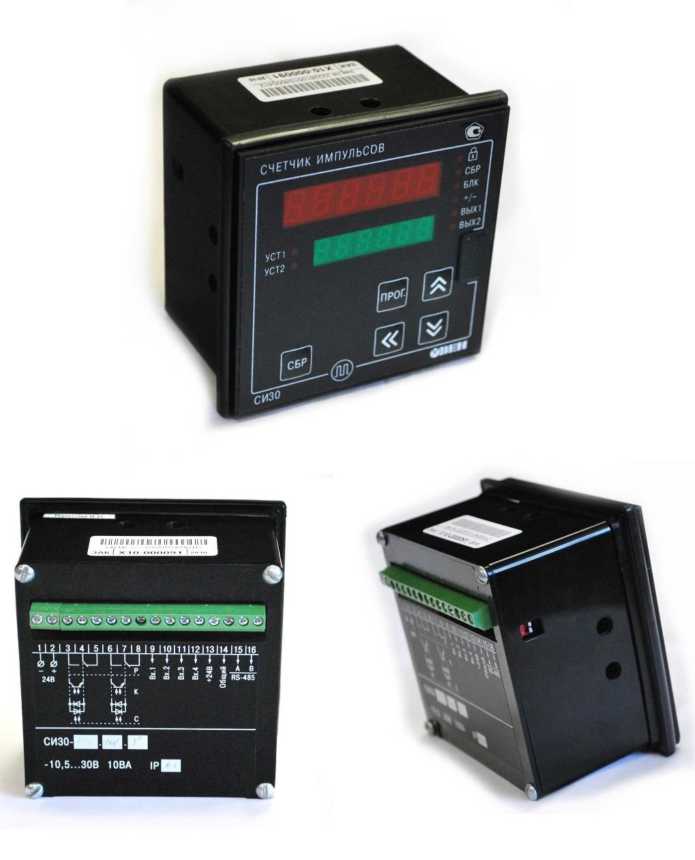

Рисунок 2 - Общий вид СИЗО в корпусе Щ1
Рисунок 3 - Общий вид СИЗО в корпусе Щ2
Рисунок 4 - Общий вид СИ30 в корпусе для крепления на DIN-рейку
Программное обеспечение
Программное обеспечение (ПО) встроено в микроконтроллер средства измерений.
Для функционирования СИ30 необходимо наличие встроенного ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Все ПО является метрологически значимым.
ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование производителя ПО |
EmbSI30.hex |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.07 |
|
Цифровой идентификатор программного обеспечения |
По номеру версии |
Конструкция СИ30 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование параметра или характеристики |
Значение |
|
1 |
2 |
|
Параметры входных импульсов: - быстродействие, имп/с - длительность, мкс, не менее |
от 0 до 10 000 50 |
|
Пределы допускаемой относительной погрешности преобразования (счет количества импульсов) на каждые 10000 импульсов, % |
±0,01 |
|
Постоянная счетчика K |
от 10-5 до 105 |
|
Емкость счетчика, имп |
K(106- 1) |
|
Количество входов: - измерительный - управления |
1 3 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Напряжение низкого (активного) уровня на входе, В |
от 0 до 2 |
|
Напряжение высокого уровня на входе, В |
от 2,4 до 30 |
|
Напряжение питания, В: - постоянный ток - переменный ток с частотой 50 или 60 Гц |
от 10,5 до 30 от 90 до 264 |
|
Полная мощность, потребляемая прибором, ВА, не более |
20 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК-529-89), не менее, для корпуса: - настенного крепления (Н) - щитового крепления (Щ1) и (Щ2) со стороны лицевой панели - для крепления на DIN - рейку (Д) |
IP44 IP54 IP20 |
Продолжение таблицы 2
|
1 |
2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа - относительная влажность, %, не более |
от -20 до +70 от 84 до 106,7 до 95, при 35 оС без конденсации влаги |
|
Габаритные размеры корпуса, мм: - настенного крепления (Н) - щитового крепления (Щ1) - щитового крепления (Щ2) - для крепления на DIN - рейку (Д) |
130x105x65 96x96x65 96x48x100 88x72x54 |
|
Масса, кг, не более |
1,0 |
|
Средняя наработка на отказ, ч (импульсов), не менее |
50000 (или 109) |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на панель СИ30 методом фотолитографии или другим способом, не ухудшающим качества СИ30, а также на титульный лист паспорта и руководство по эксплуатации типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение документа |
Количество |
|
Счетчики импульсов микропроцессорные СИ30 |
ТУ 4217-007-46526536-2010 |
1 шт. |
|
Паспорт |
КУВФ.402213.002ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.402213.002РЭ |
1 экз. |
|
Гарантийный талон |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»
ГОСТ 24907-93. «Счетчики оборотов и счетчики единиц. Общие технические требования. Методы испытаний»
ТУ 4278-007-46526536-2010 «Счетчики импульсов микропроцессорные СИ30.
Технические условия»
