Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан
| Номер в ГРСИ РФ: | 65493-16 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО НПЦ "Кропус-ПО", г.Москва |
Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан (в дальнейшем дефектоскопы) предназначены для неразрушающего контроля изделий из металлов, композитных и других материалов с большим затуханием на предмет определения расслоений, внутренних дефектов структуры и пр., для измерений геометрических размеров и координат дефектов с помощью обработки полученных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65493-16 |
| Действует | по 27.10.2026 |
| Наименование | Дефектоскопы многофункциональные |
| Модель | АД-60К, ВЕКТОР-Скан |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 754c18d4-ab78-a2a5-59d9-2eff2a1f55e2 |
Производитель / Заявитель
Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан») , г. Москва; Общество с ограниченной ответственностью Научно-производственный центр «Кропус-ПО» (ООО НПЦ «Кропус-ПО») , г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 243 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65493-16: Методика поверки
2016-mp65493-16.pdf
|
Скачать | 326.1 КБ | |
|
65493-16: Описание типа
2022-65493-16.pdf
|
Скачать | 317.2 КБ |
Описание типа
Назначение
Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан (в дальнейшем дефектоскопы) предназначены для неразрушающего контроля изделий из металлов, композитных и других материалов с большим затуханием на предмет определения расслоений, внутренних дефектов структуры и пр., для измерений геометрических размеров и координат дефектов с помощью обработки полученных сигналов.
Описание
В основе работы дефектоскопов лежит акустический импедансный метод неразрушающего контроля, основанный на зависимости акустических свойств изделий от особенностей их конструкции и от свойств материалов, из которых они изготовлены. В дефектоскопах АД-60К реализован метод свободных колебаний, а в дефектоскопах ВЕКТОР-Скан реализован амплитуднофазовый метод контроля.
Возбуждение колебаний в изделии и прием сигналов может осуществляться как пьезоэлектрическими преобразователями (ПЭП), которые электрически связаны с генератором и приемником дефектоскопа, так и механическими вибраторами и микрофонами, связанными соответственно с генератором возбуждения и приемником.
Принятый акустический сигнал после преобразования в электрический сигнал, поступает на приемник, усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки. Результаты обработки поступают в процессорный модуль дефектоскопа.
Конструктивно дефектоскоп состоит из электронного блока и связанного с ним кабелем преобразователя.
Внешний вид дефектоскопов представлен на рисунке 1 - а), б) (АД-60К), в), г) (ВЕКТОР-Скан). Дефектоскопы могут выпускаться как в металлическом, так и в пластиковом корпусе.
Заводской номер в числовом формате нанесен на шильд-наклейку, который расположен на задней панели электронного блока дефектоскопа.
Знак утверждения типа наносится на заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.
Нанесение знака поверки на средство измерений не предусмотрено.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Дефектоскопы пломбируются механически с задней стороны электронного блока.
а)
в)
г)
Дефектоскопы многофункциональные ВЕКТОР-Скан
б)
Дефектоскопы многофункциональные
АД-60К

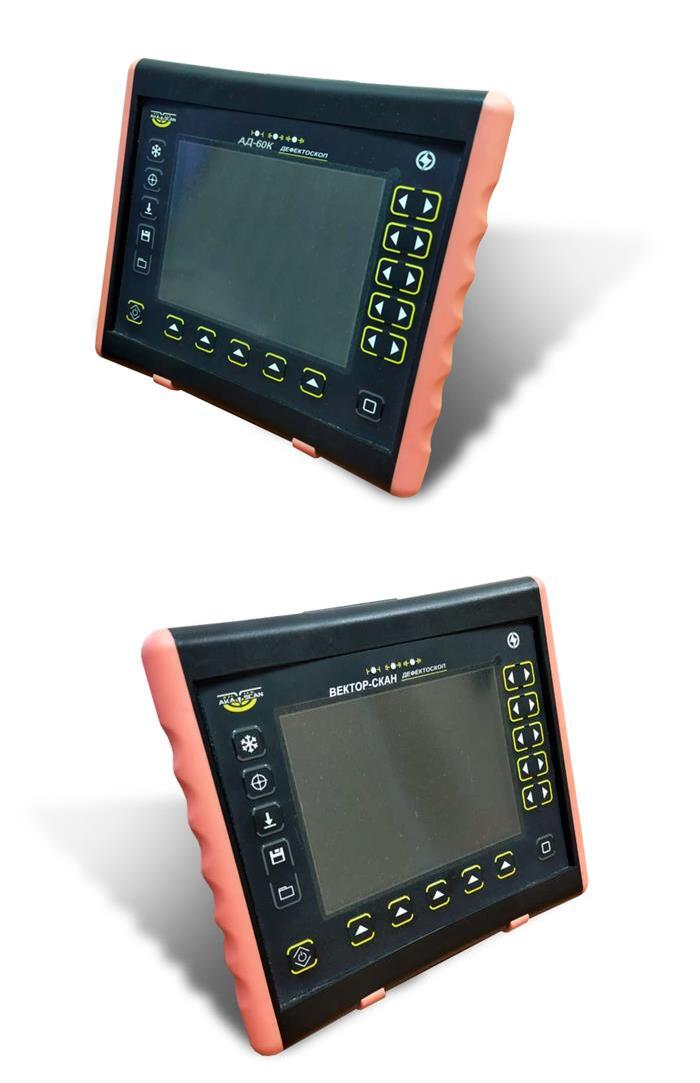

Рисунок 1 - Общий вид дефектоскопов многофункциональных АД-60К, ВЕКТОР-Скан
Дефектоскопы многофункциональные
АД-60К и ВЕКТОР-Скан
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
На электронные блоки дефектоскопов устанавливается программное обеспечение (ПО), которое выполняет следующие основные функции:
- управление электронным блоком дефектоскопа;
- изменение настроек;
- калибровка электронного блока;
- отображение результатов измерений на дисплее или стрелочном индикаторе.
Идентификационные данные ПО дефектоскопов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
АД-60К |
ВЕКТОР-Скан |
|
Номер версии (идентификационный номер) ПО |
v.1.41 и выше |
v.1.25 и выше |
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Характеристики |
АД-60К |
ВЕКТОР-Скан |
|
Число каналов контроля |
1 |
1 |
|
Амплитуда импульса возбуждения, В |
по выбору 25±2,5 и 50±5,0 |
6±1 |
|
Диапазон рабочих частот приемника по уровню минус 6 дБ, кГц |
от 1 до 40 |
от 0,01 до 20000,00 |
|
Нижний предел измерений площади искусственных дефектов при импедансном контроле, мм х мм |
12 х 12 |
12 х 12 |
|
Нижний предел измерений площади искусственных дефектов при ударном контроле, мм х мм |
20 х 20 |
- |
|
Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, % |
±30 | |
|
Диапазон измерений глубины паза, мм |
- |
от 0,2 до 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений глубины паза, мм |
- |
±0,2 |
|
Параметры электропитания: напряжение, В - встроенный аккумулятор - внешний источник питания |
14,4 18 |
10,8 18 |
|
Время непрерывной работы от источника внешнего питания, ч, не менее |
16 | |
|
Время непрерывной работы от аккумулятора, ч, не менее |
6 |
8 |
|
Габаритные размеры дефектоскопа, мм, не более длина х ширина х высота в металлическом корпусе в пластиковом корпусе |
340 х 210 х 75 235 х 205 х 90 | |
|
Масса дефектоскопа, кг, не более |
3,5 | |
|
Диапазон рабочих температур, °С |
от -30 до +50 | |
Знак утверждения типа
наносится на заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество | |
|
АД-60К* |
ВЕКТОР-Скан* | |
|
Блок электронный |
1 шт. |
1 шт. |
|
Блок аккумуляторный встроенный |
1 шт. |
1 шт. |
|
Блок питания от сети 220 В, 50 Гц |
1 шт. |
1 шт. |
|
Преобразователи (по выбору) - SP (совмещенный преобразователь) - RSP (раздельно - совмещенный преобразователь) - UDP (ударный преобразователь) - UDM (ударный преобразователь с микрофонным приемником) - ПВР-1 (вихретоковый резонансный) |
** |
** |
|
Кабель соединительный |
1 шт. |
1 шт. |
|
Кабель для подключения к ЭВМ |
1 шт. |
1 шт. |
|
Диск/флеш карта с программным обеспечением |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
1 шт. |
|
Методика поверки |
1 шт. |
1 шт. |
|
Руководство пользователя |
1 шт. |
_ |
|
Сумка (кейс) для транспортировки и хранения |
1 шт. |
1 шт. |
Примечания:
*Комплект поставки дефектоскопов может быть дополнительно изменен по согласованию с заказчиком.
**Тип и количество зависит от заказа потребителя. По дополнительному заказу могут поставляться другие акустические и вихретоковые преобразователи.
Сведения о методах измерений
приведены в разделах 5, 6 Руководств по эксплуатации
Нормативные документы
Технические условия «Дефектоскопы многофункциональные АД-60К, ВЕКТОР-Скан.
Технические условия. ТУ 4276-010-92466551-2015»
