Датчики вибрации ИВД-2
| Номер в ГРСИ РФ: | 65581-16 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | ООО "РегЛаб", г. Екатеринбург |
Датчики вибрации ИВД-2 (далее-датчики) предназначены для измерений воздушного зазора торцом чувствительной части датчика и поверхностью контролируемого объекта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65581-16 |
| Действует | по 27.10.2026 |
| Наименование | Датчики вибрации |
| Модель | ИВД-2 |
| Приказы |
№1666 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2ff9a71e-5a6d-2aaf-2fbc-58d4756a9838 |
Производитель / Заявитель
ООО «РегЛаб», РОССИЯ, 620085, г. Екатеринбург, ул. Дорожная, 37; ООО «Прософт-Системы», РОССИЯ, 620085, г. Екатеринбург, ул. Дорожная, 37
Поверка
| Методика поверки / информация о поверке |
МП-685/08-2023 ГСИ. Датчики вибрации ИВД-2. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 312 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
65581-16: Описание типа
2024-65581-16.pdf
|
Скачать | 160.7 КБ | |
|
65581-16: Методика поверки
2024-mp65581-16.pdf
Файл устарел
|
Скачать | 6.1 MБ | |
|
65581-16: Описание типа
2026-65581-16.pdf
|
Скачать | 281.7 КБ | |
|
65581-16: Методика поверки
МП-685/08-2023
2024-mp65581-16-1.pdf
|
Скачать | 6.1 MБ |
Описание типа
Назначение
Датчики вибрации ИВД-2 (далее-датчики) предназначены для измерений воздушного зазора торцом чувствительной части датчика и поверхностью контролируемого объекта.
Описание
Принцип действия датчика основан на преобразовании расстояния между торцом чувствительной части датчика и поверхностью контролируемого объекта в электрический сигнал. Затем, с помощью АЦП микроконтроллера, сигнал преобразовывается в цифровую форму. Микроконтроллер формирует выходной сигнал расстояния в цифровом виде по интерфейсу RS-485 (цифровой канал) и в виде унифицированного токового сигнала от 4 до 20 мА (аналоговый канал).
Датчик представляет собой неразборную конструкцию и выполнен в виде моноблока с гильзой, на конце которой располагается чувствительный элемент (катушка индуктивности), и встроенным кабелем для внешних соединений.
Режим работы датчика - непрерывный.
Датчик имеет несколько вариантов исполнения, которые отличаются видом выходных сигналов.
Структура условного обозначения датчиков:
Датчик вибрации ИВД^Х-KyMz,
где ИВД-2 - тип датчика
Х - тип и значение формируемого сигнала:
Ц - датчик с цифровым выходом RS-485 (Modbus RTU),
В - «датчик-выключатель» с цифровым выходом RS-485 (Modbus RTU), дискретными сигналами «исправность датчика», «предупреждение» и «авария»,
Т - датчик с цифровым выходом RS-485 (Modbus RTU) и токовым выходом от 4 до 20 мА,
А - датчик с токовым выходом от 4 до 20 мА;
Ку - длина кабеля, где у - значение длины от 1,5 до 25,0 м;
Mz - длина защитного металлорукава на кабель, где z - значение длины от 0 до 20 м.
Заводской номер наносится на корпус прибора методом лазерной гравировки в числовом формате.

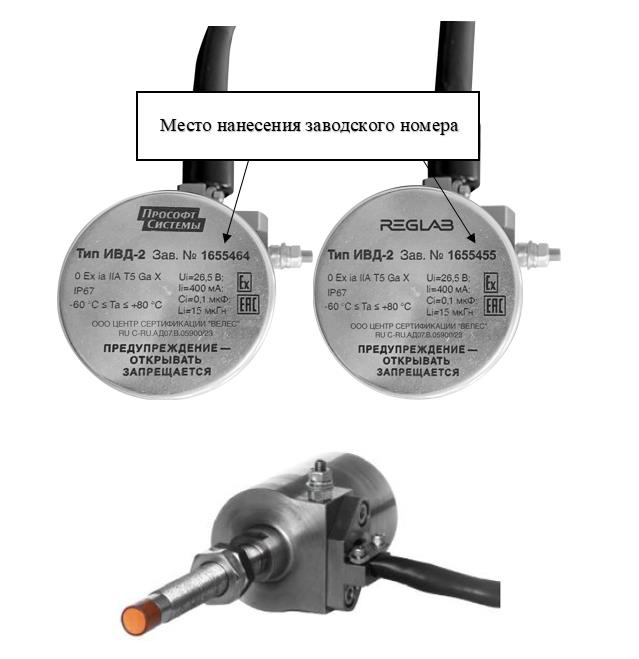

Внешний вид датчиков вибрации ИВД-2 и место нанесения заводского номера приведены на рисунке 1.
Тип ИВД-2 Зав № 1655464
U «26.5 В Iп400 мА С—о.1 мчФ: Liel5 мкГм
Прософ г 1 У Сметf мы
Место нанесения заводского номера
ПРЕДУПРЕЖДЕНИЕ ОТКРЫВАТЬ ЗАПРЕЩАЕТСЯ
R=GLAB\
i Тип ИВД-2 Зав. № 1655455А
0 Ех а НА Т5 Ga X Ui-26.5 В: IF]
!Рв7 Ь «400 мА
-бо с sTas-so:с Ж!
у мкГи lUILi
\ ООО ЦЕНТР СЕ ЛФИКДЦИИ -0ЕПСс*
\ яисяилдотво&могз
ПРЕДУПРЕЖДЕНИЕ — ОТКРЫВАТЬ ЗАПРЕЩАЕТСЯ
Рисунок 1 - Внешний вид датчиков вибрации ИВД-2 и место нанесения заводского номера
Программное обеспечение
Программное обеспечение датчиков ИВД-2 (далее - ПО) состоит из встроенного ПО датчиков (далее ВПО) и внешнего ПО, устанавливаемого на ПК пользователя.
Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО и защищено от преднамеренных и непреднамеренных изменений ВПО паролем.
Внешнее ПО защищено паролем от преднамеренных изменений, от непреднамеренных изменений - функциями резервного копирования.
Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
Ivd3 v125 |
|
Номер версии (идентификационный номер) встроенного ПО |
не ниже 125 |
|
Идентификационное наименование внешнего ПО |
ConfiglVD Application |
|
Номер версии (идентификационный номер) внешнего ПО |
не ниже 4.5.0.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1. Аналоговый канал | |
|
Диапазон измерений воздушного зазора, мм |
от 0,0 до 6,0 |
|
Диапазон измерений воздушного зазора с нормированными метрологическими характеристиками, мм |
от 0,1 до 6,0 |
|
Диапазон выходного сигнала постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности измерений воздушного зазора, % |
± 1,0 |
|
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности измерений воздушного зазора, вызванной изменением температуры окружающего воздуха, % / °С |
± 0,05 |
|
2. Цифровой канал | |
|
Диапазон измерений воздушного зазора, мм |
от 0,1 до 6,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений воздушного зазора, мм |
± 0,1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений воздушного зазора, вызванной изменением температуры окружающего воздуха, мм / °С |
± 0,006 |
|
3. Общие характеристики | |
|
Пределы абсолютной погрешности срабатывания предупредительного и аварийного сигнала во всем диапазоне измерений воздушного зазора, мм |
± 0,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 24 |
|
Условия эксплуатации: - диапазон нормальных температур, °С - диапазон рабочих температур, °С: - относительная влажность воздуха при температуре 35 °С, % - атмосферное давление, кПа |
от + 15 до + 25 от - 60 до + 80 до 98 от 86,6 до 106,7 |
|
Масса датчика с кабелем 3,5 м, кг, не более |
1,5 |
|
Габаритные размеры без кабеля (длинахвысотахдиаметр), мм, не более |
160х66х47 |
|
Ex-маркировка по ГОСТ 31610.0-2014 (IEC 60079-0:2011) |
PB Ex d I Mb X / 1Ex d IIC T5 Gb X 0Ex ia IIA T5 Ga X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации ИВД-2* |
ПБКМ.468223.001 |
1 шт. |
|
Крепежные принадлежности (2 гайки, 2 шайбы стопорные с лапками) |
- |
1 комплект |
|
Технологическая программа |
ConfiglVD |
* |
|
Руководство по эксплуатации |
ПБКМ.468223.001 РЭ |
* |
|
Паспорт |
ПБКМ.468223.001 ПС** РГДП.468223.001 ПС*** |
1 экз. |
|
Стенд СТ2 для калибровки / поверки датчика |
ПБКМ.441439.001 |
Согласно спецификации |
|
* приведено на сайте изготовителя * * Обозначение паспорта для изготовителя ООО «Прософт-Системы» * ** Обозначение паспорта для изготовителя ООО «РегЛаб» | ||
Сведения о методах измерений
приведены в эксплуатационном документе: ПБКМ.468223.001 РЭ: пункт 1.4 «Устройство и работа» и Приложения В и Г.
Нормативные документы
ТУ 4277-001-55181848-2006 «Датчик вибрации ИВД-2. Технические условия»
