Измерители расхода и скорости газового потока ИС-14.М

Назначение

Измерители расхода и скорости газового потока ИС-14.М (далее - измерители) предназначены для измерений скорости потоков дымовых и технологических газов с температурой 60 °С и выше в установках с дымоходами (трубах и т.п.) диаметром от 0,5 до 20 м, работающих на любом виде топлива.

Описание

Принцип действия измерителя основан на измерении корреляционным методом времени перемещения через определенный участок пути (например, 1 м) локальной неоднородности газового потока.

Измерители состоят из: датчиков измерительных (2 шт.), блока измерительного, блока воздухонагнетателя, фильтра воздушного и термопары ТХА.

Блок измерительный служит для приема сигналов с датчиков измерительных, обработки, передачи и опциональной индикации измеренных значений, блок измерительный также осуществляет расчет объемного расхода газовой смеси при введённых значениях площади сечения трубопровода (погрешность площади сечения не нормирована) и измерение температуры газового потока (погрешность не нормирована) с помощью термопары ТХА. Конструктивно блок измерительный расположен в металлическом шкафу.

Датчики измерительные предназначены для преобразования теплового излучения твердых и газообразных частиц в электрические сигналы и конструктивно устанавливаются непосредственно на переходные патрубки на газоход.

Блок воздухонагнетателя предназначен для создания воздушной заслонки перед датчиками измерительными, чтобы защитить чувствительные элементы от возможного воздействия пылевых частиц. Конструктивно блок воздухонагнетателя состоит из двух частей, собственно воздухонагнетателя в кожухе и защитного фильтра воздушного, также закрытого кожухом.

Блок измерительный с помощью собственного микроконтроллера производит непрерывную обработку данных измерений, полученных от датчиков измерительных и термопары. Также обеспечивается вывод данных измерений в виде электрических аналоговых сигналов (по току) и цифровых (RS 485) сигналов, и одновременная индикация данных измерений на дисплее прибора.

Измерители изготавливаются в двух исполнениях, различающихся исполнением по взрывозащите: ИС-14.М (общепромышленное) и ИС-14.М-Ех (взрывозащищенное).

Общий вид измерителей и мест пломбирования приведен на рисунке 1 и 2. Для исполнения ИС-14.М-Ех пломбирование не предусмотрено. Для пломбировки измерителей исполнения ИС-14.М используется пломба-наклейка.

На цифровом индикаторе блока измерительного непрерывно отображается скорость газового потока, текущий объемный расход газа, температура газового потока (без нормирования погрешности).

Значения скорости потока, текущего объемного расхода, температуры газового потока выводятся на токовые выходы.

Для работы измерителей не требуются прямые участки.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку измерителей методом сеткографии. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 3.

ИС-14.М (общепромышленное)

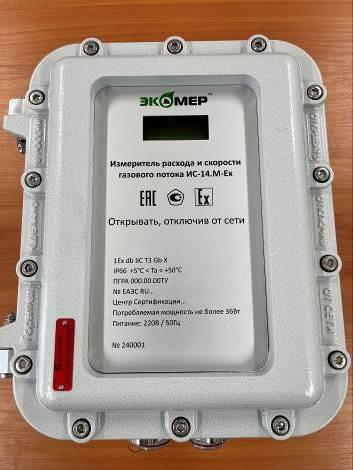

ИС-14.М-Ех (взрывозащищенное)

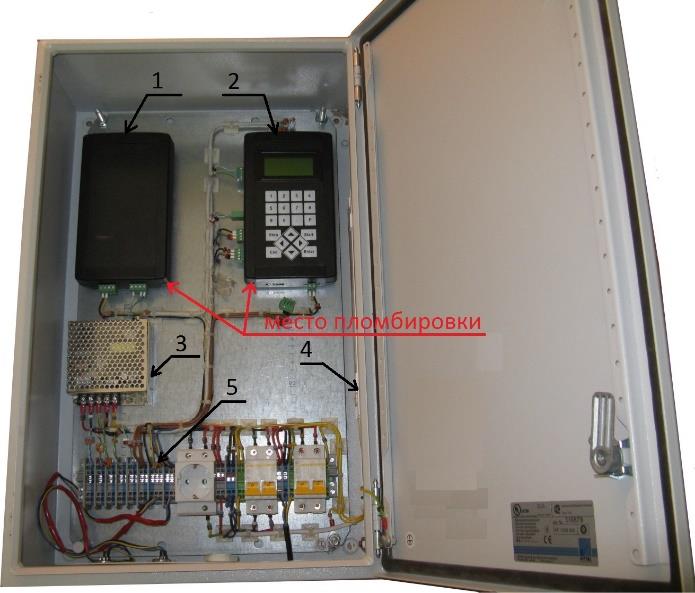

1 - вычислитель; 2 - контроллер ИС-14.М; 3 - источник питания; 4 - лампа освещения;

5 - клеммная колодка.

Рисунок 1 - Общий вид блока измерительного

ИС-14.М (общепромышленное)

ИС-14.М-Ех (взрывозащищенное)

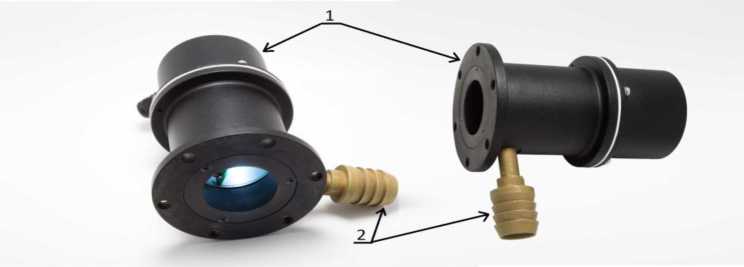

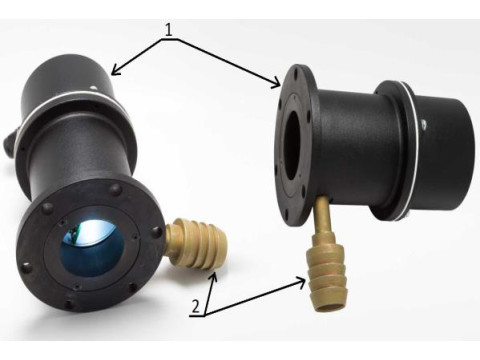

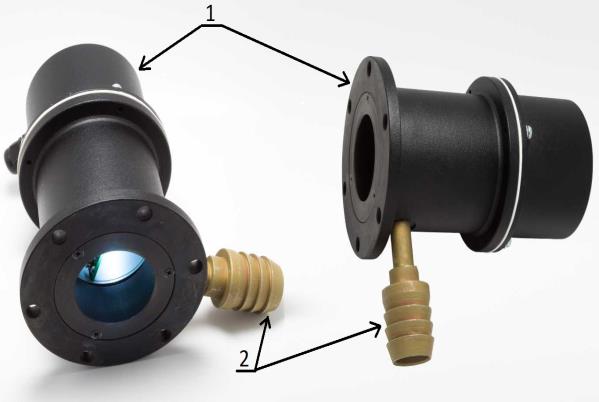

1 - датчик измерительный; 2 - штуцер подачи сжатого воздуха.

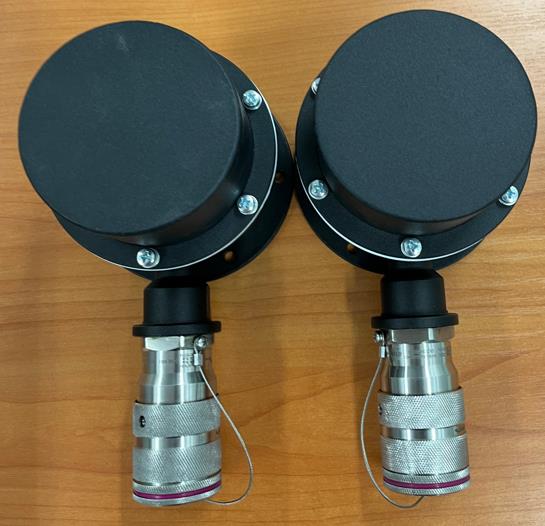

Рисунок 2 - Общий вид датчиков измерительных

ИС-14.М (общепромышленное)

ИС- 14.М-Ех(взрывозащищенное)

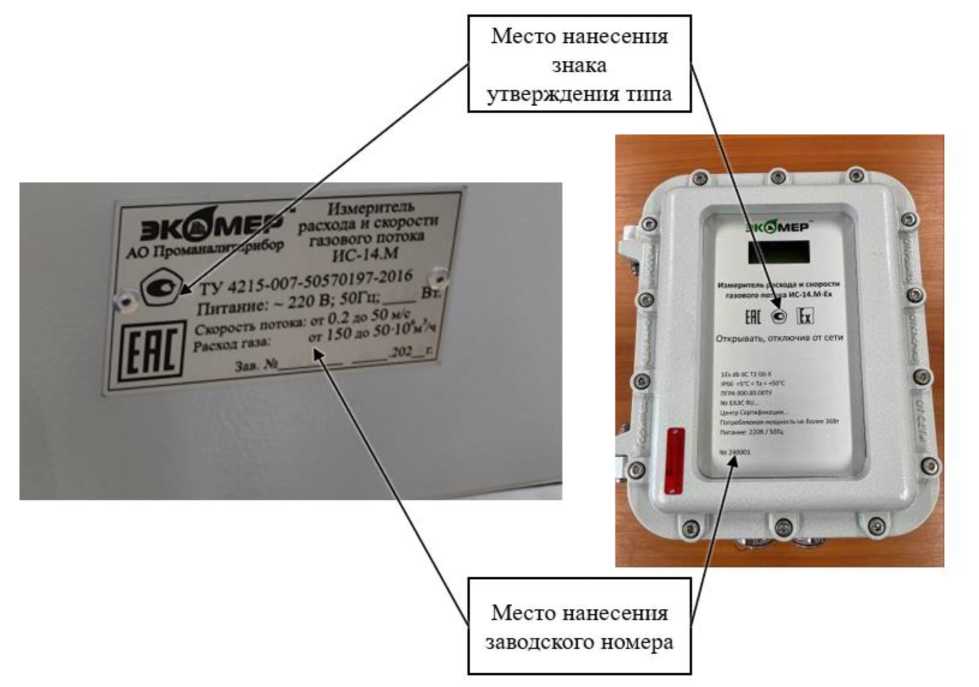

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа

Нанесение знака поверки на измерители не предусмотрено.

Программное обеспечение

В измерителях используется встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память блока измерительного, и внешнее метрологически незначимое ПО, служащее для отображения данных на компьютере (поставляется по запросу бесплатно).

Контроллер блока измерительного имеет встроенную аппаратную защиту от несанкционированного доступа к ПО измерителей и влияния на ПО измерителей и измерительную информацию, и эта защита включается на заводе изготовителе при производстве.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 «средний».

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится типографским способом на маркировочную табличку в виде наклейки, расположенную на тыльной части блока измерительного (для взрывозащищенного исполнения), и на металлическую маркировочную табличку, расположенную на боковой части блока измерительного (для общепромышленного исполнения), и на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Устройство и принцип действия» Руководства по эксплуатации ПГРА 701.000.000 РЭ.

Нормативные документы

Приказ Росстандарта № 2815 от 25.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»

ТУ 4215-007-50570197-2016 Измерители расхода и скорости газового потока ИС-14.М. Технические условия
