Газоанализаторы переносные АТЕСТ-2
| Номер в ГРСИ РФ: | 65883-16 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Фирма "Аэротест", г.Люберцы |
Газоанализаторы переносные АТЕСТ-2 (далее - газоанализаторы), предназначены для измерения и непрерывного автоматического контроля объемной доли метана (СН4), оксида углерода (СО), кислорода (О2) и эпизодического измерения и контроля объемной доли диоксида углерода (СО2) в атмосфере горных выработок, включая выработки угольных шахт опасных по рудничному газу или пыли, а также сигнализации о достижении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65883-16 |
| Действует | по 07.12.2026 |
| Наименование | Газоанализаторы переносные |
| Модель | АТЕСТ-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b187fa4d-a5b4-b0be-7712-4af00236a071 |
Производитель / Заявитель
ООО Фирма "Аэротест", РОССИЯ, Московская область, г. Люберцы
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
33219
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33189 (100%) |
| Неуспешных поверок (СИ непригодно) | 30 (0 %) |
| Актуальность информации | 07.05.2026 |
Поверители
Скачать
|
65883-16: Описание типа
2016-65883-16.pdf
|
Скачать | 160 КБ | |
|
65883-16: Методика поверки
2016-mp65883-16.pdf
|
Скачать | 190.2 КБ |
Описание типа
Назначение
Газоанализаторы переносные АТЕСТ-2 (далее - газоанализаторы), предназначены для измерения и непрерывного автоматического контроля объемной доли метана (СН4), оксида углерода (СО), кислорода (О2) и эпизодического измерения и контроля объемной доли диоксида углерода (СО2) в атмосфере горных выработок, включая выработки угольных шахт опасных по рудничному газу или пыли, а также сигнализации о достижении установленных пороговых значений.
Описание
Конструктивно газоанализатор выполнен в корпусе из ударопрочного АБС пластика. В корпусе размещены измерительная плата, плата чувствительных элементов, индикатор, светодиодные аварийные индикаторы и отдельный отсек с платой заряда и защиты аккумуляторной батареи и самой аккумуляторной батареей.
Принцип действия газоанализатора - термохимический для контроля метана, электрохимический для контроля оксида углерода и кислорода, инфракрасный для контроля диоксида углерода.
Тип газоанализаторов - переносной (индивидуального пользования).
Способ забора пробы - диффузионный.
Газоанализаторы выпускаются в следующих модификациях:
- ATECT-2.M.1 и АТЕСТ-2.МУ.1 - для непрерывного контроля содержания метана;
- АТЕСТ-2.М.2 и АТЕСТ-2.МУ.2 - для непрерывного контроля содержания метана и кислорода;
- АТЕСТ-2.Д.1 - для непрерывного контроля содержания метана и эпизодического контроля содержания диоксида углерода;
- АТЕСТ-2.Д.2, АТЕСТ-2.Д.2.Р и АТЕСТ-2.МУ.2.Р - для непрерывного контроля содержания метана, кислорода и эпизодического контроля содержания диоксида углерода;
- АТЕСТ-2.Д.3, АТЕСТ-2.Д.3.Р и АТЕСТ-2.СУ.2.Р - для непрерывного контроля содержания метана, кислорода, оксида углерода и эпизодического контроля содержания диоксида углерода;
- АТЕСТ-2.С.1 и АТЕСТ-2.СУ.1 - для непрерывного контроля содержания метана и оксида углерода;
- АТЕСТ-2.С.2 и АТЕСТ-2.СУ.2 - для непрерывного контроля содержания метана, оксида углерода и кислорода.
Буква «У» в названиях модификаций указывает на увеличение диапазона измерения объемной доли метана до 100 %, в остальных модификациях диапазон измерений объемной доли метана должен составлять от 0 до 2,5 %, а диапазон показаний от 2,5 до 100,0 %.
Буква «Р» в названиях модификаций указывает на то, что объемная доля диоксида углерода определяется расчетным методом. При расчетном методе определения диоксида углерода используются принцип вытеснения диоксидом углерода других газов.
Газоанализаторы относятся к рудничному особовзрывобезопасному оборудованию по ГОСТ Р МЭК 60079-0-2011. Взрывозащищенность газоанализаторов достигается видом взрывозащиты "искробезопасная электрическая цепь" (ia) по ГОСТ Р МЭК 60079-11-2010. Вид взрывозащиты "искробезопасная электрическая цепь" достигается за счет ограничения параметров электрических цепей прибора до искробезопасных значений.
Маркировка взрывозащиты газоанализаторов РО Ex ia s I Ма X.
Газоанализаторы имеют низкую степень опасности механических повреждений, о чем свидетельствует знак "X" после маркировки взрывозащиты по ГОСТ Р МЭК 60079-0-2011.
Газоанализаторы обеспечивают выполнение следующих функций:
- отображение текущего значения объемной доли метана и других контролируемых газов (СО, О2, СО2) на жидкокристаллическом индикаторе (далее ЖКИ) со встроенной подсветкой;
- настройку и просмотр различных параметров при помощи системы меню, навигация по которой осуществляется при помощи встроенной 4-х кнопочной клавиатуры;
- диагностику неисправности чувствительных элементов;
- сигнализацию о следующих видах событий:
- прерывистые световую (красного цвета) и звуковую сигнализации - о достижении концентрацией газа установленного порога;
- прерывистую световую (зеленого цвета) и звуковую сигнализации о разряде аккумуляторной батареи, неисправности чувствительных элементов, некорректной калибровке газоанализатора с выводом сообщения на индикатор газоанализатора;
- запись и последующее отображение по вызову пользователя максимальных значений объемной доли за период после включения;
- хранение результатов измерений в энергонезависимой памяти и вывод их на индикатор в графической форме.
Газоанализаторы имеют перестраиваемый порог срабатывания аварийной сигнализации для метана, кислорода и оксида углерода.
В нешний вид газоанализаторов представлен на рисунке 1.
Крышка корпуса газоанализатора крепится винтами, один из которых пломбируется изготовителем или сервисным центром. Место пломбирования газоанализатора показано на рисунке 2.
Рисунок 1 - Внешний вид газоанализатора переносного АТЕСТ-2

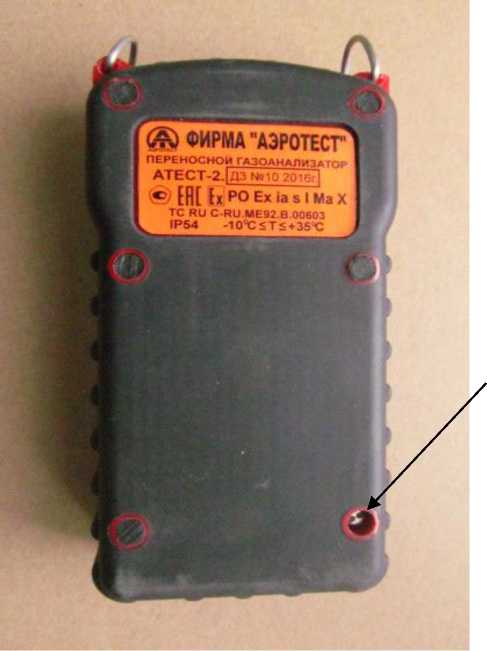

Место пломбирования
Рисунок 2 - Место пломбирования газоанализатора переносного АТЕСТ-2
Программное обеспечение
Программное обеспечение газоанализаторов представлено встроенным
интегрированным программным обеспечением управляющего микроконтроллера.
Информационный обмен с внешними устройствами не предусмотрен конструкцией газоанализаторов, внешние интерфейсы отсутствуют. Физический доступ к управляющему микроконтроллеру и другим компонентам, расположенным внутри корпуса газоанализатора, ограничен путём пломбирования винтов корпуса. Дополнительной мерой защиты от считывания и модификации исполняемого кода программного обеспечения газоанализатора является использование блокировки памяти программ микроконтроллера (установка битов защиты) при записи программы в память микроконтроллера на предприятии-изготовителе.
Встроенное программное обеспечение управляющего микроконтроллера является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Atest-2 firmware |
|
Номер версии (идентификационный номер ПО) |
1.5 и выше |
|
Цифровой идентификатор ПО |
исполняемый код недоступен для считывания и модификации |
Уровень защиты встроенного ПО газоанализаторов соответствует высокому уровню по
Р 50.2.077-2014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Диапазоны измерений, показаний и пределы допускаемой основной абсолютной погрешности
|
Контролируемый газ |
Модификации |
Диапазон показаний, объемная доля, % |
Диапазон измерений, в котором нормируются характеристики погрешности, об. доля |
Пределы допускаемой основной абсолютной погрешности (△о), об. доля |
|
Метан |
все |
от 0 до 2,5 % |
±0,1 % | |
|
все с буквой «У» |
от 5 до 100 % |
±3 % | ||
|
все без буквы «У» |
от 2,5 до 100 |
не нормируется | ||
|
Оксид углерода |
все с буквой «С» или цифрой «3» |
от 0 до 100 млн-1 от 100 до 200 -1 млн |
±6 млн-1 ±10 млн-1 | |
|
Диоксид углерода |
АТЕСТ-2.Д.1 АТЕСТ-2.Д.2 АТЕСТ-2.Д.3 |
от 0 до 2,0 % |
±0,2 % | |
|
от 2,0 до 10,0 |
не нормируется | |||
|
все с буквой «Р» |
от 0 до 2,0 % |
±0,5 % | ||
|
Кислород |
все без цифры «1» |
от 3,0 до 25,0 % |
±0,5 % |
Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Дополнительная погрешность измерений объемной доли газов от влияния внешних факторов не превышает: |
2- До 1) |
|
- при изменении температуры от -10 до +35 °С относительно показаний при температуре +20 °С - при изменении атмосферного давления от 80 до 120 кПа относительно показания при давлении 100 кПа: | |
|
- при давлении 120 кПа |
2- До 1) |
|
- при давлении 80 кПа - при изменении относительной влажности от 20 до 90 %, относительно |
3- До 1) |
|
показания при относительной влажности 50 % при температуре +40 °С |
2 • До 1) |
|
- при изменении скорости воздушного потока от 0 до 8 м/с - при изменении наклона газоанализатора в любом направлении на угол 90° |
До 1) До 1) |
|
- при наличии вибрации частотой от 5 до 35 Гц амплитудой до 0,35 мм - при наличии внешнего переменного магнитного поля напряженностью до 400 А/м |
До 1) До 1) |
|
- при наличии внешнего переменного электрического поля напряженностью до 10 кВ/м |
До 1) |
|
Время прогрева в атмосферном воздухе, в котором отсутствуют примеси горючих газов и влияющих или загрязняющих веществ, мин, не более |
3,5 |
|
Изменение показания при работе в течение 1 ч (кратковременная стабильность), не более |
До 1) |
|
Изменение показания при работе в течение четырех недель по 8 ч в день (долговременная стабильность), не более |
До 1) |
|
Наименование характеристики |
Значение |
|
Время установления показаний при измерении объемной доли метана, с, не более - t(50) - t(90) |
8 15 |
|
Время установления показаний при измерении объемной доли оксида углерода и кислорода, с, не более - t(50) - t(90) |
30 60 |
|
Время установления показаний при измерении объемной доли диоксида углерода, с, не более - t(50) - t(90) |
45 90 |
|
Время непрерывной работы без подзарядки, ч, не менее |
19 |
|
Время срабатывания сигнализации при скачкообразной подаче смеси с концентрацией измеряемого компонента, превышающей установленный сигнальный уровень в 1,6 раза, с, не более - метан - оксид углерода - кислород2) |
8 30 30 |
|
Уровень звукового давления аварийной сигнализации на расстоянии 1 м по оси источника звука, дБ, не менее |
75 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации в диапазоне измерений метана относительно установленного значения порога, об. доля, %, не более |
±0,1 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации в диапазоне измерения оксида углерода относительно установленного значения порога, млн-1, не более - в диапазоне от 0 до 100 млн-1 включ. - в диапазоне св. 100 до 200 млн-1 |
±2 ±4 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации в диапазоне измерения кислорода относительно установленного значения порога, об. доля, %, не более |
±0,2 |
|
Габаритные размеры (ДхШхВ), мм, не более: |
145x75x40 |
|
Масса, г, не более |
400 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-96: - корпус газоанализатора - газопроницаемый вход датчиков |
IP 54 IP 43 |
|
Условия эксплуатации: - в макроклиматических районах с умеренным климатом в соответствии с ГОСТ 15150-69 в исполнении УХЛ категории 5 - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность при температуре +35 °С, % - содержание пыли в атмосфере г/м3, не более - скорость движения газовоздушного потока, м/с, не более |
от -10 до +35 от 80 до 120 от 20 до 98 2 8 |
|
Наименование характеристики |
Значение |
|
Состав атмосферы в условиях применения газоанализатора: - объемная доля метана, % - объемная доля кислорода, % - объемная доля азота, %, не более - объемная доля углекислого газа, %, не более механические и агрессивные примеси (хлор, сера, фосфор, мышьяк, сурьма, и их соединения, отравляющие каталитически активные элементы датчика метана) в контролируемой среде должны быть исключены |
от 0 до 100 от 6,5 до 21,0 75 5 |
|
Выходные параметры цепи аккумуляторной батареи: - ток короткого замыкания, А, не более - напряжение холостого хода, В, не более |
14 4,2 |
|
Средний полный срок службы газоанализатора, лет, не менее |
6 |
|
Средняя наработка на отказ, часов, не менее |
14000 |
|
Примечание: 1) - Ло - пределы допускаемой основной абсолютной погрешности 2) - Для кислорода скачкообразно подается ПГС с содержанием кислорода 40 % от установленного сигнального уровня | |
Знак утверждения типа
наносится:
- на табличку на задней поверхности корпуса газоанализатора;
- на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки газоанализаторов приведен в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Газоанализатор переносной АТЕСТ-2 |
_ |
1 шт. |
|
Паспорт |
ПГА 00.000ПС |
1экз. |
|
Руководство по эксплуатации |
АТЕСТ-2 00 000 РЭ |
1экз. |
|
Методика поверки |
АТЕСТ-2 00 000 МП |
1экз. |
|
Насадка для подачи ПГС |
_ |
1 шт. на 10 газоанализаторов |
|
Устройство зарядное АЗС-2-ХХД |
_ |
* |
|
Устройство зарядное ЗУ-3 АТ |
_ |
* |
|
Устройство зарядное ЗУ-2АТ |
_ |
* |
|
Устройство зарядное ЗУ-10АТ |
_ |
* |
|
Примечание - позиции, отмеченные знаком «*» поставляются по отдельному заказу. | ||
Поверка
осуществляется по документу АТЕСТ-2 00 000 МП «Газоанализаторы переносные АТЕСТ-2. Методика поверки», утвержденному ФГУП «СНИИМ» 18 августа 2016 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) в
баллонах под давлением, ТУ 2114-014-20810646-2014, 10642-2015 (СН4 - воздух, СО-воздух, СО2- воздух), 10644-2015 (СН4 - азот), 10643-2015 (О2-азот).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
ГОСТ 22782.3-77. Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
