Измерители электрической мощности АКИП-2501
| Номер в ГРСИ РФ: | 65927-16 |
|---|---|
| Производитель / заявитель: | Фирма "ITECH ELECTRONIC Co., Ltd.", Китай |
Измерители электрической мощности АКИП-2501 предназначены для измерения частоты напряжения и тока, напряжения и силы постоянного и переменного тока, коэффициента мощности, электрической мощности (активной, полной, реактивной), фазового сдвига, гармонических составляющих напряжения и силы тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65927-16 |
| Действует | по 14.12.2026 |
| Наименование | Измерители электрической мощности |
| Модель | АКИП-2501 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f644b684-e8bc-5965-73d4-5dcc3f6c0ff9 |
Производитель / Заявитель
Фирма "ITECH Electronic Co., Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 254 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65927-16: Описание типа
2024-65927-16.pdf
|
Скачать | 327.8 КБ | |
|
65927-16: Методика поверки
2024-mp65927-16.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Измерители электрической мощности АКИП-2501 (далее - измерители) предназначены для измерения частоты напряжения и тока, напряжения и силы постоянного и переменного тока, коэффициента мощности, электрической мощности (активной, полной, реактивной), фазового сдвига, гармонических составляющих напряжения и силы тока.
Описание
Принцип действия измерителей основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством. Управление и контроль над режимами работы измерителей осуществляет встроенный микроконтроллер. Установка значений параметров и режимов измерения производится с помощью кнопок и регулятора на лицевой панели измерителей.
Измерители позволяют проводить измерения параметров электрических сигналов, используя прямое подключение к источнику напряжения и тока или подключение через трансформаторы напряжения и тока, учитывая коэффициент трансформации.
На передней панели измерителей расположены: кнопка включения,
жидкокристаллический дисплей, кнопки выбора функций измерения и установки параметров, поворотный регулятор, разъем USB. На задней панели измерителей расположены: сетевой разъем, измерительные потенциальные и токовые разъемы (клеммы), интерфейсы дистанционного управления.
Конструктивно измерители представляют собой компактные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Нанесение знака поверки на измерители не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус методом печати на наклейке, размещаемой на обратной стороне корпуса.
Внешний вид измерителей представлен на рисунке 1. На рисунке 2 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели измерителей.
Место нанесения заводского номера представлено на рисунке 2.

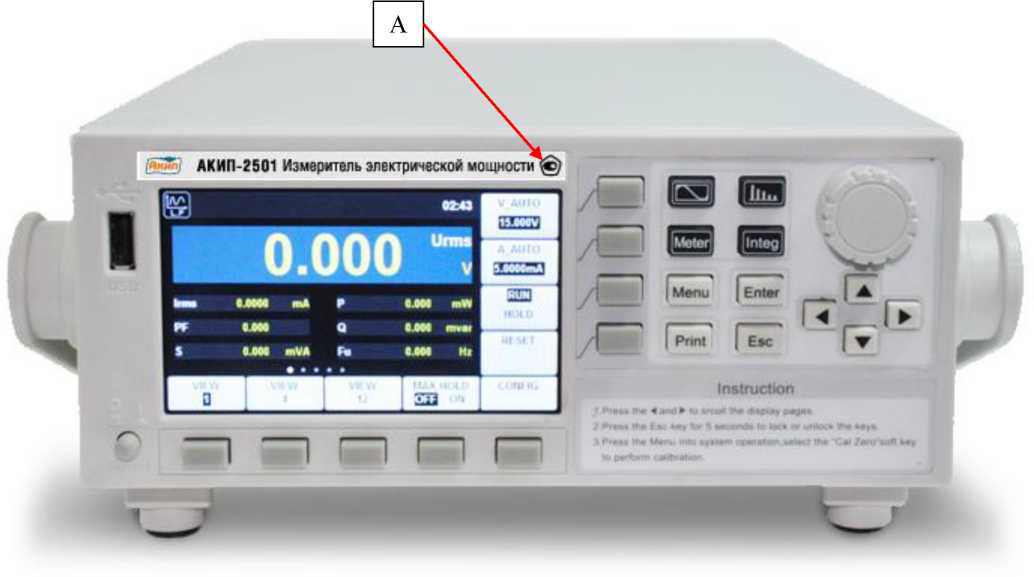

Рисунок 1 - Внешний вид измерителей и место нанесения знака утверждения типа (А)

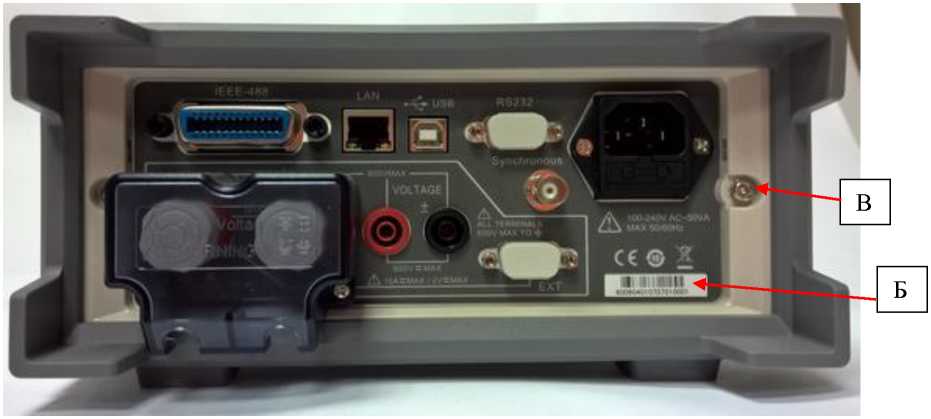

Рисунок 2 - Вид задней панели измерителей, место нанесения серийного номера (Б) и схема пломбировки от несанкционированного доступа (В)
Программное обеспечение
Программное обеспечение (ПО) измерителей записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Cpu Version |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.06 |
|
Цифровой идентификатор ПО |
нет данных |
|
Примечание - номер версии ПО определяется по первым трем цифрам | |
Технические характеристики
Таблица 2 - Основные метрологические характеристики измерителей при измерении
частоты
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений частоты напряжения, Г ц |
от 20 до 100000 |
|
Диапазон измерений частоты тока, Гц |
от 20 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,0006Тизм |
|
Примечание Fизм - измеренное значение частоты, Гц | |
Таблица 3 - Основные метрологические характеристики измерителей при измерении
напряжения_____________________________________________________________________
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерений напряжения ипр, В |
15; 30; 60; 150; 300; 600 |
|
Максимальное входное напряжение: - пиковое значение, В - среднеквадратическое значение, В |
1500 1000 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения, В: - постоянного тока - переменного тока частотой от 20 Гц до 1 кГц - переменного тока частотой свыше 1 до 10 кГц - переменного тока частотой свыше 10 до 100 кГц |
±(0,001-иИЗм+0,002-ик) ±(0,001-иИЗм+0,002-ик) ±(0,001+0,0007^0/Тизм+0,005/ик) ±((0,005+0,0004^ (f-10))- иизм+0,005^ Uk) |
|
Примечания иизм - измеренное значение напряжения, В Ur - значение верхнего предела измерений напряжения, В f - частота измеряемого напряжения, кГц | |
Таблица 4 - Основные метрологические характеристики измерителей при измерении силы
тока
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерений силы тока 1Пр: - мА - А |
5; 10; 20;50; 100; 200 0,5; 1; 2; 5; 10; 20 |
|
Пределы допускаемой абсолютной погрешности измерений силы тока, А: - постоянного тока - переменного тока частотой от 20 Гц до 1 кГц - переменного тока частотой свыше 1 до 10 кГц |
±(0,001-1Изм+0,002-1к) ±(0,001-1Изм+0,002-1к) ±(0,001+0,0007^1изм+0,005^к) |
|
Примечания 1изм - измеренное значение тока, А 1к - конечное значение тока, А f - частота измеряемой силы тока, кГц | |
Таблица 5 - Основные метрологические характеристики измерителей при измерении
коэффициента мощности (cosф)____________________________________________________
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений |
от 0,001 до 1,000 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности: - при частоте напряжения и тока от 45 до 66 Гц - при частоте напряжения и тока свыше 66 Гц до 10 кГц |
±(0,002- cosф+|cosф- -cos^+arcsin(0,2/100))|+0,001) ±(0,002- cosф+|cosф- -cos^+ arcsin((0,2+0,2^ f)/100))|+0,002) |
|
Примечания f - частота напряжения и тока, кГц cosф - измеренное значение коэффициента мощности | |
Таблица 6 - Основные метрологические характеристики измерителей при измерении
электрической мощности
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, Вт (1U\, вар) |
от 0 до 12403 |
|
Пределы допускаемой абсолютной погрешности измерений активной мощности, Вт: - постоянного тока - переменного тока при частоте сигнала от 20 Гц до 45 Гц - переменного тока при частоте сигнала свыше 45 Гц до 66 Гц - переменного тока при частоте сигнала свыше 66 Гц до 1 кГц - переменного тока при частоте сигнала свыше 1 кГц до 10 кГц |
±(0,001-РИЗм+0,002-Рк) ±(0,003-РИЗм+0,002-Рк) ±(0,001-РИЗм+0,001-Рк) ±(0,002-РИЗм+0,002-Рк) ±((0,001+0,00067-(f-1)) • Ризм+ +0,002-Рк) |
|
Пределы допускаемой относительной погрешности измерений полной мощности, % |
6= 6 I + 6 и |
|
Пределы допускаемой относительной погрешности измерений реактивной мощности, % |
6=6i+6u+ +(^1,0004-cosfy - -J1 - со82ф >-100) |
|
Примечания Ризм - измеренное значение мощности Рк -значение верхнего предела измерения мощности, определяемого как ид Вт 1к - конечное значение тока, А Uk - значение верхнего предела измерений напряжения, В f - частота напряжения и тока, кГ ц 6 i - относительная погрешность измерений тока 6 и - относительная погрешность измерений напряжения §! - относительная погрешность измерений тока Sv - относительная погрешность измерений напряжения со8ф - значение коэффициента мощности, измеренного по показаниям прибора | |
Таблица 7 - Основные метрологические характеристики измерителей при измерении фазового сдвига(ф)_________________________________________________________________________________
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, ... ° |
от -90 до +90 |
|
Пределы допускаемой абсолютной погрешности измерений фазового сдвига, ..°: - при частоте сигнала от 45 до 66 Гц - при частоте сигнала свыше 66 Гц до 10 кГц |
±((|ф-агссо8(со8ф/1,002)|+ +arc8in(0,2/100)+0,0174>- 57,296) ±((|ф-агссо8(со8ф/1,002)|+ +arcsin((0,2+0,2 •f)/100))+ +0,0175>-57,296) |
|
Примечания ф = физм -л/180 - фазовый сдвиг, рад физм - фазовый сдвиг, измеренный по показаниям прибора, .° f - частота напряжения и тока, кГ ц | |
Таблица 8 - Основные метрологические характеристики измерителей при измерении
действующего значения n - ой гармонической составляющей напряжения и силы тока
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот основной гармоники, Г ц |
от 20 до 1200 |
|
Диапазон частот гармонических составляющих, Гц |
от 40 до 5000 |
|
Число гармонических составляющих: - при частоте основной гармоники от 20 Гц до 75 Гц - при частоте основной гармоники свыше 75 Гц до 150 Гц - при частоте основной гармоники свыше 150 Гц до 300 Гц - при частоте основной гармоники свыше 300 Гц до 600 Гц - при частоте основной гармоники свыше 600 Гц до 1200 Гц |
50 32 16 8 4 |
|
Пределы абсолютной погрешности измерений действующего значения n - ой гармонической составляющей напряжения, В, при частоте гармонической составляющей: - от 40 Гц до 440 Гц включ. - св. 440 Гц до 1 кГц включ. - св. 1 кГц до 2,5 кГц включ. - св. 2,5 кГц до 5 кГц включ. |
±(0,0015^иизм+0,0035^к) ±(0,002^иизм+0,0035^к) ±(0,008^иизм+0,0045^к) ±(0,035^иизм+0,0045^к) |
|
Пределы абсолютной погрешности измерений действующего значения n - ой гармонической составляющей силы тока, А, при частоте гармонической составляющей: - от 40 Гц до 440 Гц включ. - св. 440 Гц до 1 кГц включ. - св. 1 кГц до 2,5 кГц включ. - св. 2,5 кГц до 5 кГц включ. |
±(0,0015-1изм.+0,0035-1к) ±(0,002-1изм.+0,0035-1к) ±(0,008-1изм.+0,0045-1к) ±(0,035-1изм.+0,0045-1к) |
|
Примечания иизм - измеренное значение n - ой гармонической напряжения, В Ur - значение верхнего предела измерений напряжения, В 1изм- измеренное значение n - ой гармонической тока, А 1к - значение верхнего предела измерений силы тока, А | |
Таблица 9 - Масса, габаритные размеры и условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
220x93x340 |
|
Масса, кг, не более |
5 |
|
Параметры электрического питания: Напряжение питающей сети, В Частота питающей сети, Гц |
от 110 до 240 50; 60 |
|
Потребляемая мощность, В^А |
50 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 20 до 30 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха1), °С - относительная влажность воздуха (при температуре 25 °С), % - атмосферное давление, кПа |
от +5 до +40 от 20 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится на переднюю панель измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Измеритель электрической мощности |
АКИП-2501 |
1 |
|
Сетевой кабель |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Кабель USB |
- |
1 |
|
Измерительный кабель (зажимы под винт-банан) |
- |
1 |
|
Измерительный кабель с зажимами под винт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Использование измерительных функций» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Техническая документация изготовителя.
