Дефектоскопы акустические ИД-92НМ AKASCAN
| Номер в ГРСИ РФ: | 66010-16 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "АКА-Скан", г.Москва |
Дефектоскопы акустические ИД-92НМ AKASCAN (далее - дефектоскопы) предназначены для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях, изделиях из композиционных материалов и сотовых конструкциях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66010-16 |
| Действует | по 16.12.2026 |
| Наименование | Дефектоскопы акустические |
| Модель | ИД-92НМ AKASCAN |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 51079328-7c49-42fd-663a-d30b49b76934 |
Производитель / Заявитель
Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 260 (96%) |
| Неуспешных поверок (СИ непригодно) | 10 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66010-16: Описание типа
2024-66010-16.pdf
|
Скачать | 328.4 КБ | |
|
66010-16: Методика поверки
2020-mp66010-16.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Дефектоскопы акустические ИД-92НМ AKASCAN (далее - дефектоскопы) предназначены для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях, изделиях из композиционных материалов и сотовых конструкциях.
Описание
В основе работы дефектоскопов лежит акустический импедансный метод неразрушающего контроля, при котором с помощью излучающего пьезоэлемента в изделии ударно возбуждаются упругие колебания, которые принимаются приемным пьезоэлементом и по параметрам сигнала с приемного пьезоэлемента судят о наличии дефекта в изделии.
Принятый акустический сигнал с преобразователя усиливается, после чего через аттенюатор поступает в вычислительный блок и выводится на экран дефектоскопа. Экран дефектоскопа отображает величину, пропорциональную действующему значению амплитуд спектральных составляющих сигнала в заданной полосе частот.
Конструктивно дефектоскопы состоят из электронного блока и связанного с ним кабелем преобразователя.
Дефектоскопы выпускаются в двух исполнениях: ИД-92НМ и ИД-92НМ v.2, которые отличаются друг от друга внешним видом, габаритными размерами, диапазоном рабочих частот, типом дисплея (стрелочный или цветной ЖК).
Внешний вид дефектоскопов представлен на рисунке 1 а, б. Цвет корпуса электронного блока и вид клавиатуры дефектоскопа исполнения ИД-92НМ v.2, в зависимости от требований заказчика, может отличаться от представленного на рисунке 1 б.
Пломбирование дефектоскопов не предусмотрено.
Заводской номер в числовом формате и знак утверждения типа наносится на маркировочную табличку, расположенную на задней панели электронного блока дефектоскопа. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 1 в.
Нанесение знака поверки на дефектоскопы не предусмотрено.

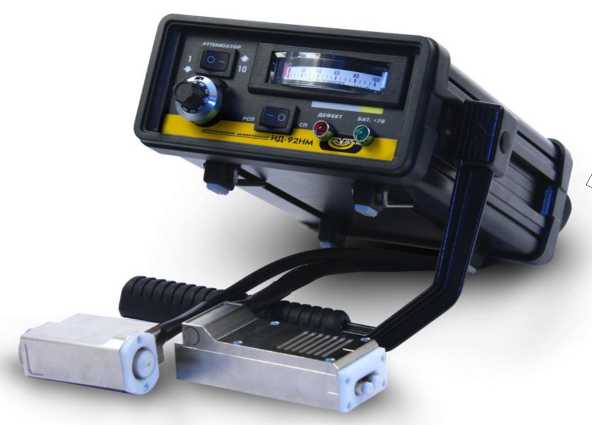

а) ИД-92НМ
Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа

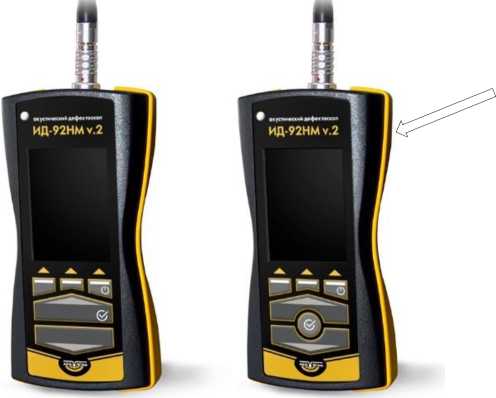

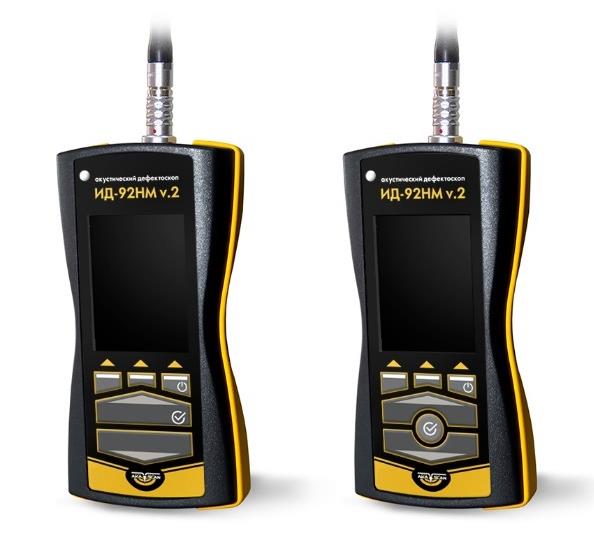

б) ИД-92НМ v.2
Место нанесения заводского номера
дефектоскоп акустический
ИД-92НМ v.2
Место нанесения знака утверждения типа в) общий вид маркировочной таблички
Рисунок 1 - Общий вид дефектоскопов акустических ИД-92НМ AKASCAN
Программное обеспечение
В дефектоскопах исполнения ИД-92НМ v.2 установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция дефектоскопов исполнения ИД-92НМ v.2 исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения дефектоскопов соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
ИД-92НМ v.2 |
|
Идентификационное наименование ПО |
AKASCAN |
|
Номер версии (идентификационный номер) ПО |
2.0 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ИД-92НМ |
ИД-92НМ v.2 | |
|
Нижний предел измерений площади искусственных дефектов при импедансном контроле, мм х мм |
12 х 12 | |
|
Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, %, не более |
±30 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ИД-92НМ |
ИД-92НМ v.2 | |
|
Число каналов контроля | ||
|
Диапазон рабочих частот приемника по уровню минус 6 дБ, кГц |
от 0,5 до 15,0 |
от 0,5 до 150,0* |
|
Амплитуда импульса возбуждения, В |
от 290 до 310 |
от 5 до 300** |
|
Отклонение амплитуды импульса возбуждения, % |
- |
±5 |
|
Напряжение электропитания, В - от встроенных аккумуляторов - от внешнего источника питания |
3,6 5,0 |
от 3,5 до 4,5 от 5,0 до 12,0 |
|
Время непрерывной работы от источника внешнего питания, ч, не менее |
16 | |
|
Время непрерывной работы от аккумулятора, ч, не менее |
8 | |
|
Габаритные размеры дефектоскопа, мм, не более -длина -ширина -высота |
280 180 90 |
45 85 165 |
|
Масса дефектоскопа, кг, не более |
3,5 |
1 |
|
Диапазон рабочих температур, °С |
от -30 до +50*** | |
|
* Частотный диапазон может быть ограничен, определяется при заказе, указан в руководстве по эксплуатации конкретного экземпляра и не может быть изменен пользователем в процессе эксплуатации * * Верхнее значение амплитуды импульса возбуждения может быть увеличено до 600 В, действительное значение указывается в руководстве по эксплуатации конкретного экземпляра и не может быть изменено пользователем в процессе эксплуатации. * ** Диапазон может быть ограничен, определяется при заказе, указан в руководстве по эксплуатации конкретного экземпляра и не может быть изменен пользователем в процессе эксплуатации. | ||
Знак утверждения типа
на маркировочную табличку электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
ИД-92НМ |
ИД-92НМ v.2 | ||
|
Блок электронный |
- |
1 шт. |
1 шт. |
|
Преобразователь СП |
- |
1 шт. |
1 шт.* |
|
Преобразователь РСП |
- |
1 шт. |
1 шт.* |
|
Преобразователь акустический |
- |
- |
1 шт.* |
|
Источник питания сетевой |
- |
1 шт. |
1 шт. |
|
Стандартный образец |
СО-91 |
1 шт. |
1 шт. |
|
Кабель для подключения к ПК |
- |
- |
1 шт.** |
|
Флэш карта с ПО |
- |
- |
1 шт.** |
|
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
|
Сумка для переноски |
- |
1 шт. |
1 шт. |
Примечания:
* Тип и количество определяются при заказе
** По дополнительному заказу
Сведения о методах измерений
Раздел 8 «Порядок работы» руководства по эксплуатации
Нормативные документы
«Дефектоскопы акустические ИД-92НМ AKASCAN. Технические условия» ТУ 4276010-92466551-2015.
