Анализаторы мутности АМ-8122
| Номер в ГРСИ РФ: | 66408-17 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Автоматика", г.Владимир |
Анализаторы мутности АМ-8122 (далее - анализаторы) предназначены для измерений мутности водных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66408-17 |
| Действует | по 19.01.2027 |
| Наименование | Анализаторы мутности |
| Модель | АМ-8122 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c0616805-8761-5398-ef15-7516388cd547 |
Производитель / Заявитель
Закрытое Акционерное Общество "Научно-Производственное Предприятие "Автоматика" (ЗАО "НПП "Автоматика"), г. Владимир
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 146 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
66408-17: Описание типа
2023-66408-17.pdf
|
Скачать | 415.8 КБ | |
|
66408-17: Методика поверки
2017-mp66408-17.pdf
|
Скачать | 486.3 КБ |
Описание типа
Назначение
Анализаторы мутности АМ-8122 (далее - анализаторы) предназначены для измерений мутности водных сред.
Описание
Принцип действия анализаторов основан на регистрации рассеянного оптического излучения. Луч, формируемый источником излучения - инфракрасным лазерным диодом, попадает в измерительную камеру, где рассеивается взвешенными в анализируемой пробе воды частицами. Рассеянное излучение под углом 90° или 135° (в зависимости от исполнения) регистрируется фотодетектором. По полученному значению интенсивности рассеянного излучения осуществляется расчёт мутности анализируемой водной среды.
Конструктивно анализаторы состоят из датчика и контроллера. Допускается к одному контроллеру одновременно подключать два датчика. Датчики могут снабжаться системой автономной очистки поверхности оптических линз сжатым воздухом.
Анализаторы выпускаются в виде различных исполнений. Условное обозначение исполнения отделяется от наименования типа точкой и состоит из двух цифр. Первая цифра «3» или «5» обозначает тип датчика (погружной или проточный), вторая цифра «2» или «5» обозначает верхний предел показаний значений мутности (400 или 10 000 ЕМФ). Контроллер может изготавливаться в настенном (корпус IP65) или щитовом исполнении.
Электрическое питание осуществляется от сети переменного или постоянного тока.
Управление анализаторами осуществляется с помощью кнопок на фронтальной панели контроллера.
Результаты измерений выводятся на экран контроллера. Представление результатов измерений предусмотрено в виде текущих значений мутности и в виде графика.
В анализаторах предусмотрена передача данных через унифицированные токовые выходы, по локальной сети Modbus RTU. Также предусмотрен выход сигнализации о превышении заданных пороговых значений мутности водной среды.
Анализаторы позволяют оценивать температуру анализируемой пробы. В случае исполнения с проточным датчиком анализаторы дополнительно позволяют оценить объёмный расход пробы через датчик.

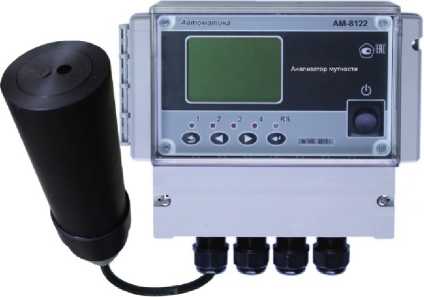

Общий вид анализаторов изображён на рисунке 1.
б) настенный контроллер
а) щитовой контроллер с погружным датчиком
с проточным датчиком
Рисунок 1 - Общий вид анализатора

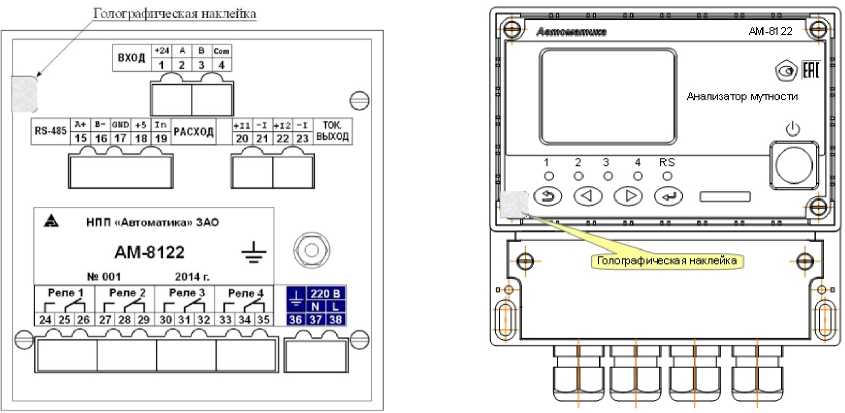

Пломбировка корпуса осуществляется наносимой на контроллер.
с помощью голографической наклейки,
а) задняя панель щитового контроллера
б) передняя панель настенного контроллера (прозрачная крышка снята)
Рисунок 2 - Способ и место пломбировки корпуса анализатора
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TBDM.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01.03 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон показаний мутности, ЕМФ 1) исполнение АМ-8122.Х2 2) исполнение АМ-8122.Х5 |
от 0 до 400 от 0 до 10 000 |
|
Диапазоны измерений мутности, ЕМФ 1) исполнение АМ-8122.Х2 2) исполнение АМ-8122.Х5 |
от 0 до 400 от 0 до 4000 |
|
Поддиапазоны измерений мутности, для исполнения АМ-8122.Х2, ЕМФ |
от 0 до 4 от 0 до 40 от 0 до 400 |
Продолжение таблицы 2
|
1 |
2 |
|
Поддиапазоны измерений мутности для исполнения АМ-8122.Х5, ЕМФ |
от 0 до 100 от 0 до 1000 от 0 до 4000 |
|
Пределы допускаемой основной приведённой погрешности (к верхнему пределу используемого поддиапазона измерений), % |
±4 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от +20 °С в пределах рабочих условий на каждые 10 °С, в долях от предела допускаемой основной погрешности |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: 1) от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Г ц 2) от сети постоянного тока напряжением, В |
от 100 до 240 от 47 до 63 от 18 до 35 |
|
Потребляемая мощность, В-А, не более |
15 |
|
Габаритные размеры, мм, не более 1) контроллер (щитовое / настенное исполнения) - высота - ширина - длина 2) датчик проточный - диаметр - длина 3) датчик погружной - диаметр - длина |
96 / 190 130 / 200 127 / 103 43 143 60 165 |
|
Масса, кг, не более 1) контроллер (щитовое и настенное исполнения) 2) датчик проточный (с кабелем 10 м и защитным колпачком) 3) датчик погружной (с кабелем 10 м, защитным колпачком и насадкой для автономной очистки) |
1,0 0,9 1,1 |
|
Условия эксплуатации: - температура окружающей среды (щитовое / настенное исполнения контроллера), °С - относительная влажность (щитовое / настенное исполнения контроллера), % - атмосферное давление, кПа |
от 0 до +50 / от -10 до +50 от 10 до 80 / от 10 до 98 от 84 до 107 |
|
Температура анализируемой водной среды, °С |
от -5 до +50 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 20000 |
Знак утверждения типа
наносится на этикетку анализатора и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Основная комплектность поставки приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Анализатор мутности АМ-81221 |
1 шт. |
|
Комплект принадлежностей2 |
1 комп. |
|
Комплект эксплуатационной документации АВДП.414215.0012 |
1 комп. |
|
Методика поверки МП-242-2058-2016 |
1 экз. |
|
Примечание: 1) анализатор может поставляться в комплекте с двумя датчиками. 2) комплекты принадлежностей и эксплуатационной документации согласовываются при заказе. | |
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ТУ 4215-099-10474265-2014 «Анализатор мутности АМ-8122. Технические условия».
