66424-17: СИГР-3 Система измерительная для стендовых испытаний главных редукторов вертолетов - Производители, поставщики и поверители

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3

Номер в ГРСИ РФ: 66424-17
Производитель / заявитель: ООО "ПКЦ Системы ТРИАЛ", г.Москва
Скачать
66424-17: Описание типа СИ Скачать 7.6 MБ
66424-17: Методика поверки Скачать 14 MБ
Нет данных о поставщике
Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы, избыточного давления рабочей жидкости и воздуха, виброускорения, силы и напряжения переменного тока, расхода рабочей жидкости и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.

Информация по Госреестру

Основные данные
Номер по Госреестру 66424-17
Наименование Система измерительная для стендовых испытаний главных редукторов вертолетов
Модель СИГР-3
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01
Производитель / Заявитель

Общество с ограниченной ответственностью "ПКЦ Системы ТРИАЛ", г. Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 4
Найдено поверителей 1
Успешных поверок (СИ пригодно) 4 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

66424-17: Описание типа СИ Скачать 7.6 MБ
66424-17: Методика поверки Скачать 14 MБ

Описание типа

Назначение

Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы, избыточного давления рабочей жидкости и воздуха, виброускорения, силы и напряжения переменного тока, расхода рабочей жидкости и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно система представляет собой стойку управления с размещенными в ней многоканальным измерительным усилителем MGCplus (далее - усилитель MGCplus), конвертором «USB/RS485 СК201» - АС4, консолью управления, источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Шкаф измерительный датчиков 4...20 с размещенными в нем нормирующими усилителями DataForth и многоканальным регулятором температуры «Термодат-22М2», шкаф измерительный температуры с размещенным в нем многоканальными регуляторами температуры «Термодат-22М2». шкаф генератора переменного тока с размещенными в нем преобразователями переменного тока измерительными (далее - датчики переменного тока) и преобразователями напряжения переменного тока измерительными (далее - датчики переменного напряжения) и многоканальным регулятором температуры «Термодат-22М2» выполнены в отдельных корпусах и расположены в испытательном боксе. Датчики крутящего момента силы, датчики тахометрические, датчики силы, преобразователи давления измерительные ЭМР(далее - датчики давления), преобразователь расхода турбинный (далее -датчик расхода), вибропреобразователи и термометры сопротивления установлены в испытательном боксе. Рабочее место оператора, включающее в себя монитор, клавиатуру и мышь, расположено рядом со стойкой управления в пультовом помещении.

Функционально система состоит из измерительных каналов (ИК):

- ИК крутящего момента силы;

- ИК частоты вращения;

- ИК силы;

- ИК избыточного давления рабочей жидкости и воздуха;

- ИК напряжения переменного тока;

- ИК силы переменного тока;

- ИК виброускорения;

- ИК расхода рабочей жидкости;

- ИК температуры.

ИК крутящего момента силы

Принцип действия ИК крутящего момента силы основан на преобразовании частотного сигнала от датчика крутящего момента силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК частоты вращения

Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

'f-----„...

ИК силы

Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК избыточного давления рабочей жидкости и воздуха

Принцип действия ИК избыточного давления рабочей жидкости и воздуха основан на преобразовании аналогового сигнала от датчика давления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК напряжения переменного тока

Принцип действия ИК напряжения переменного тока основан на преобразовании аналогового сигнала от датчика напряжения переменного тока в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК силы переменного тока

Принцип действия ИК силы переменного тока основан на преобразовании аналогового сигнала от датчика силы переменного тока в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК виброускорения

Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК расхода рабочей .жидкости

Принцип действия ИК основан на преобразовании импульсного сигнала от датчика расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабочей жидкости по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК температуры

Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

По условиям эксплуатации система удовлетворяет требованиям гр. 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до ЗО’С и относительной влажностью окружающего воздуха от 30 до 80% при температуре 25’С без предъявления требований по механическим воздействиям.

Внешний вид стойки управления системы, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1.

Внешний вид других компонентов системы приведен на рисунках 2... 16.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 17). Пломбирование не предусмотрено.

Место нанесения знака утверждения типа нанесения знака поверки

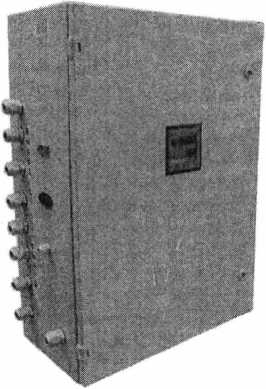

Рисунок 2 - Шкаф измерительный температуры

Рисунок 3 - Шкаф генератора переменного тока

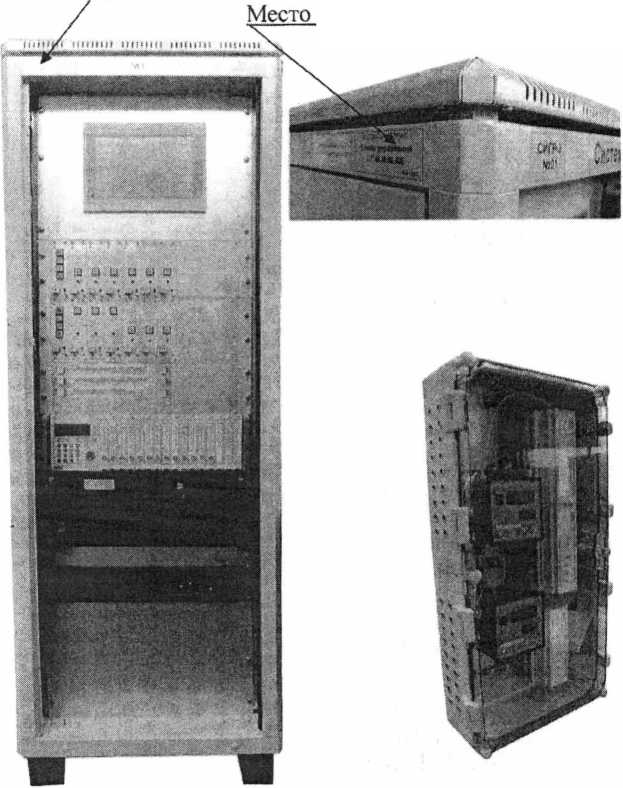

Рисунок 1 - Стойка управления

Рисунок 4 - Шкаф измерительный датчиков 4...20

Рисунок 5 - Датчик крутящего момента силы К-Т 10F

Рисунок 6 - Датчик тахометрический МЭД-1

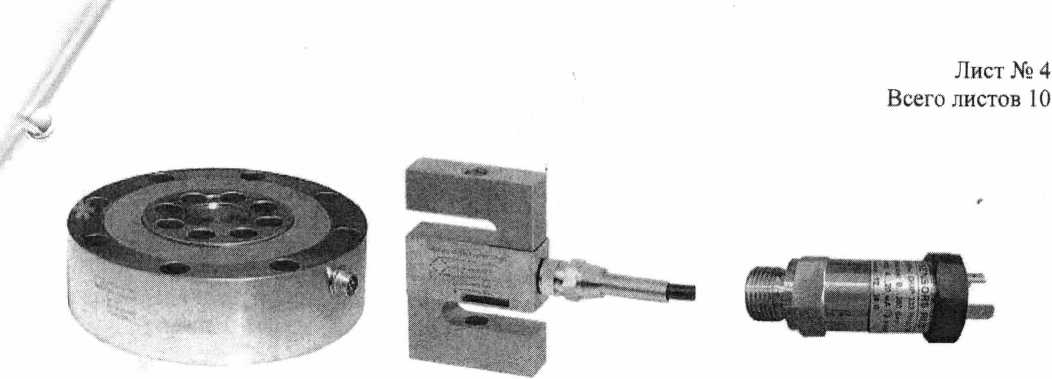

Рисунок 8 -Датчик силы S9M

Рисунок 9 - Датчик давления DMP

Рисунок 7 - Датчик силыШ

Рисунок 11 - Датчик переменного тока

Рисунок 10-Датчик расхода

Рисунок 13 - Термометр сопротивления ДТС064-50М

Рисунок 14 -Термометр сопротивления ТС742С

Рисунок 12 - Датчик переменного напряжения

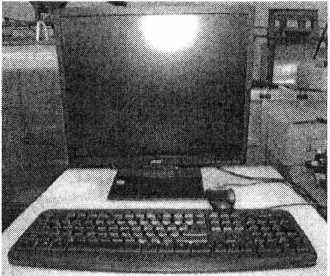

Рисунок 16 - Рабочее место оператора

Рисунок 15 -Вибропреобразователь

Рисунок 17 - Внешний вид замка на дверце стойки управления

//

Программное обеспечение

Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows» и обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы.

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» а соответствии с Р 50.2,077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

ИденTt! фи кационные данные (признаки)

Значение

Идентификационное наименование ПО

GarisGrad.dll 0.0.0.147

GarisAspf.dll 0.0.0.147

Gari si nterpreter. dl 1 0.0.0.148

Номер версии (иденти фи кацион и ый номер) ПО

-

-

-

Цифровой идентификатор ПО

If4635a21a99fl273dff5 е796Ьее6Й9

194871dfT7167e722032

913377f6a8a0

lb81ee91dla68alb6f6fD 4c06b434198

Алгоритм вычисления цифорового идентификатора

MD5

MD5

MD5

Идентификационные данные (признаки)

Значение

Идентиф и кациш i ное наименование ПО

Idevpci.sys 6.0.2.0

Idevs.sys

Номер версии (идентификационный номер) ПО

*

-

Цифровой идентификатор ПО

0Г7 816797е8124624340dcd93a677e2b

5f413d 1 e66bccb6a261 f53e714218129

Алгоритм вычисления цифрового идентификатора

MD5

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений крутящего момента силы, Н-м

от 100 до 200

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±0,5

Количество ИК крутящего момента силы. шт.

1

Диапазон измерений крутящего момента силы, Нм

от 150 до 5000

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±0,5

Лист № 6

Всего листов 10

Продолжение таблицы 2

Наименование характеристики

Значение

Количество ИК крутящего момента силы, шт.

3

Диапазон измерений частоты вращения, об/мин

от 250 до 3500

Пределы допускаемой относительной погрешности измерений частоты вращения, %

±0,5

Количество ИК частоты вращения, шт.

1

Диапазон измерений частоты вращения, об/мин

от 250 до 8000

Пределы допускаемой относительной погрешности измерений частоты вращения, %

±0,5

Количество ИК частоты вращения, шт.

2

Диапазон измерений силы, кН

от 0 до 3,5

Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений силы, %

±1,0

Количество ИК силы, шт.

2

Диапазон измерений силы, кН

от 0 до 70

Пределы допускаемой приведенной (к ВП) погрешности измерений силы, %

±1,0

Количество ИК силы, шт.

4

Диапазон измерений избыточного давления рабочей жидкости, МПа

от 0 до 0,6

Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления, %

±1,0

Количество ИК избыточного давления рабочей жидкости, шт.

4

Диапазон измерений избыточного давления воздуха, МПа

от 0 до 5

Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления воздуха, %

±1,0

Количество ИК избыточного давления воздуха, шт.

1

Диапазон измерений избыточного давления рабочей жидкости, МПа

от 0 до 15

Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления, %

±1,0

Количество ИК избыточного давления рабочей жидкости, шт.

2

Диапазон измерений напряжения переменного тока частотой 400 Гц, В

от 0 до 250

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока частотой 400 Гц, %

±2,5

Количество ИК напряжения переменного тока частотой 400 Гц, шт.

6

Диапазон измерений силы переменного тока частотой 400 Гц, А

от 0 до 150

Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока частотой 400 Гц, %

±2,5

Количество ИК силы переменного тока частотой 400 Гц. шт.

6

Диапазон измерений виброускорения, м/с* (g)

от 9,8 до 196 (от 1 до 20)

Пределы допускаемой относительной погрешности измерений виброускорения, %

±16,0

Количество ИК виброускорения, шт.

2

Диапазон измерений расхода рабочей жидкости, л/мин

от 24 до 180

Пределы допускаемой относительной погрешности измерений расхода рабочей жидкости, %

±3,0

Количество ИК расхода рабочей жидкости, шт.

1

Диапазон измерений температуры рабочей жидкости, °C

от 0 до 120

Пределы допускаемой абсолютной погрешности измерений температуры рабочей жидкости. °C

±2,0

Количество ИК температуры рабочей жидкости, шт.

3

Продолжение таблицы 2

Наименование характеристики

Значение

Диапазон измерений температуры корпуса изделия, °C

отО до'ТЗО

Пределы допускаемой абсолютной погрешности измерений температуры корпуса изделия, °C

±2,0

Количество ИК температуры корпуса изделия, шт.

7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока. В - частота переменного тока, Гц

220+22 50±1

Максимальная потребляемая мощность, В-A, не более

500

Габаритные размеры, (длинахширинахвысота), мм, не более:

- стойки управления

- монитора

- клавиатуры

- мыши

- шкафа генератора переменного тока

- шкафа измерительного температуры

- шкафа измерительного датчиков 4.. .20

- датчика крутящего момента силы K-T10F-005R

- датчика крутящего момента силы K-T10F-200Q

- датчика тахометрического МЭД-1

- датчика силы S9M (5 кН)

- датчика силы U5 (100 кН)

- датчика давления DMP

- преобразователя расхода ТПР 14-2-1

- датчика переменного тока MCR-SL

- датчика переменного напряжения MCR-VAC

- вибро преобразователя АР2037-100

- термометра сопротивления ДТС064-50М

- термометра сопротивления ТС742С

600x600х1700 180x560x430 160x450x25 115x60x35 250x350x700 140x350x600 140x350x400 300x60x380 175x60x260

14x14x55 71x31x88

115x110x100 35x35x109 100x48x95 67x55x85 115x23x100

23x15x17 80x20x20

2103х15х5

Масса, кг, не более:

- стойки управления

- монитора

- клавиатуры

- мыши

- шкафа генератора переменного тока

- шкафа измерительного температуры

- шкафа измерительного датчиков 4...20

- датчика крутящего момента силы K-T10F-005R

- датчика крутящего момента силы K-T10F-200Q

- датчика тахометрического МЭД-1

- датчика силы S9M (5 кН)

- датчика силы U5 (100 кН)

- датчика давления DMP

- преобразователя расхода ТПР 14-2-1

- датчика переменного тока MCR-SL

- датчика переменного напряжения MCR-VAC

- вибропреобразователя АР2037-100

- термометра сопротивления ДТС064-50М

- термометра сопротивления ТС742С

145,0 3,5 0,7 0,1

25,0 10,0

7,0 16,0

3,5 0,3

1,4 5,0 0,15

1,1 0,15 0,2 0,01 0,1 0,2

Лист № 8

Всего листов 10

юлженис таблицы 3

Наименование характеристики

Значение,

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность воздуха при температуре 25°С, %

- атмосферное давление, кПа

от 10 до 30

от 30 до 80 от 97,3 до 104,6

Знак утверждения типа

наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Стойка управления

1.1 Системный блок

1.2 Источник бесперебойного питания

1.3 АЦП (с процессором)

1.4 Многоканальный измерительный усилитель

1.5 Конвертер USB/RS485

СТ740.30.00.000

AMD Atlon 11X2

240/2,8ITu/1024Mb/250Gb

(встроенные LAN, USB)

Smart UPS 450

L-780-85

MGCplus

AC4

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

2 Рабочее место оператора

2.1 Монитор

2.2 Клавиатура

2.3 Мышь

Philips Genius Defender

1 шт.

1 шт.

1 шт.

3 Датчик крутящего момента силы

K-TI0F-005R

K-T10F-200Q

3 шт.

1 шт.

4 Датчик тахометрический

МЭД-1-15-2,0

3 шт.

5 Датчик силы

S9M (5 кН) U5 (100 кН)

2 шт.

4 шт.

6 Датчик давления

DMP331

DMP 333

4 шт.

3 шт.

7 Датчик расхода

ТПР14-2-1

2 шт.

8 Вибропреобразователь

AP2037-100

2 шт.

9 Термометр сопротивления

ДТС064-50М.В3.80

3 шт.

10 Термометр сопротивления

TC742C

7 шт.

11 Шкаф генератора переменного тока

11.1 Датчик переменного тока

11.2 Датчик переменного напряжения

1 КЗМногокаиальный регулятор температуры

CT740.80.00.000

MCR-SL-S-200-I-LP

MCR-VAC-UI-0-DC

Термодат-22 М2

1 шт.

6 шт.

6 шт.

1 шт.

12 Шкаф измерительный температуры

12.1 Многоканальный регулятор температуры

CT740.60.00.000

Термодат-22М2

1 шт.

2 шт.

13 Шкаф измерительный датчиков 4...20

13.1 Нормирующий усилитель

13.2 Многоканальный регулятор температуры

CT740.70.00.000

DataForth Термодат-22М2

1 шт.

1 шт.

1 шт.

14 Комплект кабелей измерительных

1 к-т

15 Программное обеспечение

Г арис

1 шт.

16 Формуляр

СТ740.20.00.000 ФО

1 экз.

17 Руководство по эксплуатации

СТ740.20.00.000 РЭ

1 экз.

18 Методика поверки

СТ11-016.01 МП

1 экз.

ж

//

. Таблица 5 - Комплект ЗИП__

Наименование

Обозначение

Количество

1 Кабель для поверки ДМ

СТ720.00.13.000

1Шт.

2Кабель для поверки датчика!!!

СТ760.22.00.000

1шт.

3 Кабель для поверки ДВ

СТ720.00.16.000

2шт.

4 Генератор тест-сигнала

СТ720.00.20.000

1шт.

5 Кабель для поверки ДР

СТ720.00.14.000

1шт.

6 Кабель для поверки ИК температуры

СТ720.81.00.000

1шт.

7 Кабель для поверки ИК температуры

СТ720.82.00.000

1шт.

Поверка

осуществляется по документу СТ11-016.01 МП «Инструкция. Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-3. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 03 августа 2016 г.

Основные средства поверки:

- калибратор-измеритель стандартных сигналов КИСС-03 (per. №20641-06): диапазон воспроизведения силы постоянного тока от 0,001 до 22,000 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ±[0,05+0,01 (I/IK -1)] %, где I- верхний предел диапазона воспроизведения силы постоянного тока, 1К - контрольное значение воспроизводимой силы постоянного тока;

- магазин сопротивления Р4831 (per. №38510-08): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 10 кОм, кл. точности 0,02 (4 шт.);

- генератор сигналов специальной формы ГСС-05 (per. №30405-05): диапазон частот от 100 мкГц до 5 МГц, пределы допускаемой абсолютной погрешности установки частоты (F) ±(5-10’6F+l мкГц); диапазон установки размаха напряжения (Upp) выходного сигнала на нагрузке 50 Ом от 1 мВ до 10 В, пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы (U) на частоте 1 кГц на нагрузке 50 Ом ±(0,01 U+0,2 мВ);

- динамометр электронный переносной АЦЦ (per. №49465-12): диапазон измерений (растяжение) от 0,5 до 5 кН: пределы допускаемой относительной погрешности измерений силы ±0,24%, диапазон измерений (растяжение) от 10 до 100 кН; пределы допускаемой относительной погрешности измерений силы ±0,24%;

- калибратор давления DPI 610 (per. №16347-09): диапазон измерений избыточного давления от 0,007 до 70 МПа, пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления ±0.025%;

- виброустановка калибровочная портативная 9100D (per. №50247-12): диапазон воспроизведения виброускорения от 0 до 196 м/с", расширенная неопределенность измерений виброускорения (на опорной частоте 100 Гц) ±1%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

Знак поверки наносится на стойку управления в виде наклейки и в свидетельство о поверки в виде оттиска клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ РВ 20.39.304-98

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10'16 до 30 А

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10'2 до 109 Гц

ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы

ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

МИ 2070-90 ГСИ, Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения

Техническое задание №312-294-2013-094 на изготовление системы управления, измерения и регистрации параметров стенда для испытаний главных редукторов ВР-294А

Смотрите также

Default ALL-Pribors Device Photo
66651-17
Ш932 Преобразователи измерительные
Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО НПФ «Сенсорика»), г. Екатеринбург, Свердловская область
Преобразователи измерительные Ш932 (далее - преобразователи) предназначены для измерения и преобразования сигналов первичных преобразователей (датчиков), а также для регистрации и отображения измеренной информации, формирования управляющих сигналов п...
Default ALL-Pribors Device Photo
66833-17
СИЭПХ-2 Средства измерений энергетических и пространственных параметров лазерного излучения
Общество с ограниченной ответственностью "ЛАМЕТ" (ООО "ЛАМЕТ"), г. Москва
66865-17
АДА-1М Антенны дипольные активные
Федеральное государственное унитарное предприятие Ордена Трудового Красного Знамени научно-исследовательский институт радио Санкт-Петербургский филиал "Ленинградское отделение научно-исследовательского института радио", г. Санкт-Петербург
Антенны дипольные активные АДА-1М (данее по тексту - антенны) предназначены совместно с измерительными приемниками (анализаторами спектра, вольтметрами селективными) для измерений напряженности электрического поля в диапазоне частот от 20 Гц до 30 МГ...
Default ALL-Pribors Device Photo
66866-17
АФА-1М Антенны ферритовые активные
Федеральное государственное унитарное предприятие Ордена Трудового Красного Знамени научно-исследовательский институт радио Санкт-Петербургский филиал "Ленинградское отделение научно-исследовательского института радио", г. Санкт-Петербург
Антенны ферритовые активные АФА-1М (далее по тексту - антенны) предназначены совместно с измерительными приемниками (анализаторами спектра, вольтметрами селективными) для измерений напряженности магнитного поля в диапазоне частот от 20 Гц до 300 кГц...
66868-17
ТСЮИ.433741.009 Стандарты частоты
Акционерное общество "Российский институт радионавигации и времени" (АО "РИРВ)", г. Санкт-Петербург
Стандарты частоты ТСЮИ.433741.009 (далее - стандарты) предназначены для формирования высокостабильного, спектрально чистого синусоидального сигнала частотой 5 МГц.
