Преобразователи измерительные Ш932
| Номер в ГРСИ РФ: | 66651-17 |
|---|---|
| Производитель / заявитель: | ООО НПФ "Сенсорика", г.Екатеринбург |
Преобразователи измерительные Ш932 (далее - преобразователи) предназначены для измерений и преобразований сигналов первичных преобразователей (датчиков), а также для регистрации и отображения измеренной информации, формирования управляющих сигналов по заданной программе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66651-17 |
| Действует | по 13.02.2027 |
| Наименование | Преобразователи измерительные |
| Модель | Ш932 |
| Приказы |
№1801 от
07.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d362cab0-b4dc-f6bf-0133-1aa37b0c6610 |
Производитель / Заявитель
ООО НПФ «Сенсорика», РОССИЯ, 620062, г. Екатеринбург, ул. Первомайская, д.76, пом.14
Поверка
| Методика поверки / информация о поверке |
МП 51-221-2024 с изм. № 1 ГСИ. Преобразователи измерительные Ш932. Методика поверки. Действие МП распространяется на все СИ, находящиеся в эксплуатации.
(с 07.09.2026)
МП 51-221-2024 ГСИ. Преобразователи измерительные Ш932. Методика поверки.
(по 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
3069
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3057 (100%) |
| Неуспешных поверок (СИ непригодно) | 12 (0 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
66651-17: Описание типа
2022-66651-17.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
66651-17: Методика поверки
2022-mp66651-17.pdf
Файл устарел
|
Скачать | 887.2 КБ | |
|
66651-17: Описание типа
2025-66651-17.pdf
|
Скачать | 1 MБ | |
|
66651-17: Методика поверки
2025-mp66651-17.pdf
Файл устарел
|
Скачать | 4.6 MБ | |
|
66651-17: Описание типа
2026-66651-17.pdf
|
Скачать | 962.8 КБ | |
|
66651-17: Методика поверки
МП 51-221-2024 с изм. № 1
2026-mp66651-17.pdf
|
Скачать | 5.1 MБ | |
|
66651-17: Методика поверки
МП 51-221-2024
2025-mp66651-17-1.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Преобразователи измерительные Ш932 (далее - преобразователи) предназначены для измерений и преобразований сигналов первичных преобразователей (датчиков), а также для регистрации и отображения измеренной информации, формирования управляющих сигналов по заданной программе.
Описание
Принцип действия преобразователей основан на измерении сигналов датчиков, преобразовании их в измеряемые датчиками величины аналого-цифровыми и цифро-аналоговыми преобразователями, отображении измеренных значений на индикаторах или графическом дисплее, а также формировании управляющих сигналов в соответствии с заданными алгоритмами.
Преобразователи являются микропроцессорными, многофункциональными устройствами и выпускаются в двух конструктивных исполнениях: щитовом для монтажа на щите, панели и модульном для монтажа на DIN-рейку.
Преобразователи содержат: входные усилители, аналого-цифровые и цифро-аналоговые преобразователи (АЦП и ЦАП), микропроцессор, органы управления и индикации, интерфейсы связи с внешними устройствами. Преобразователи могут дополнительно содержать накопители информации на носителях информации.
Преобразователи обеспечивают:
- индикацию измеренных величин и сигналов управления;
- архивирование измеренных значений;
- программное регулирование;
- формирование управляющих сигналов в соответствии с законами позиционного, пропорционально-интегрального и пропорционально-интегрально-дифференциального
регулирования;
- передачу информации по стандартным цифровым интерфейсам.
Преобразователи имеют следующие исполнения:
- общепромышленное;
- взрывозащищённое;
- повышенной надёжности.
Преобразователи взрывозащищённого исполнения (с индексом «И») имеют искробезопасные входные цепи уровня «ia», маркировку [Exia]IIC и соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Преобразователи повышенной надёжности (с индексом «АС») предназначены для эксплуатации в составе оборудования АЭС и относятся к классам безопасности 2, 3, 4 по НП-001-15.
Преобразователи соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Преобразователи выпускают в 33 модификациях. Модификации отличаются количеством измерительных каналов (входов), типом индикации (цифровая светодиодная или графический ЖК-дисплей), конструктивным исполнением (щитовое для монтажа в щит или в шкаф, или модульное, для монтажа на DIN-рейку).
Таблица 1 - Модификации преобразователей
|
Наименование |
Исполнение |
Обозначение |
|
Преобразователь измерительный Ш932.1, Ш932.2 |
Общепромышленное |
Ш932.1, Ш932.2 |
|
Взрывозащищённое |
Ш932.1И, Ш932.2И | |
|
Повышенной надёжности |
Ш932.1-АС, Ш932.2-АС | |
|
Преобразователь измерительный Ш932.1М1, Ш932.1М2, Ш932.1М3 |
Общепромышленное |
Ш932.1М1, Ш932.1М2, Ш932.1М3 |
|
Взрывозащищённое |
Ш932.1И-М3 | |
|
Повышенной надёжности |
Ш932.1М1-АС, Ш932.1М2-АС, Ш932.1М3-АС | |
|
Преобразователь измерительный Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1У3 |
Общепромышленное |
Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1У3 |
|
Повышенной надёжности |
Ш932.1Е1-АС, Ш932.1Е2-АС, Ш932.1Е3-АС, Ш932.1У3-АС | |
|
Преобразователь измерительный Ш932.1К2-АВ, Ш932.1К2-Т |
Общепромышленное |
Ш932.1К2-АВ, Ш932.1К2-Т |
|
Повышенной надёжности |
Ш932.1К2-АВ-АС, Ш932.1К2-Т-АС | |
|
Преобразователь измерительный Ш932.7/021, Ш932.7/022, Ш932.7/023 |
Общепромышленное |
Ш932.7/021, Ш932.7/022, Ш932.7/023 |
|
Взрывозащищённое |
Ш932.7И/021, Ш932.7И/022, Ш932.7И/023 | |
|
Повышенной надёжности |
Ш932.7/021-АС, Ш932.7/022-АС, Ш932.7/023-АС | |
|

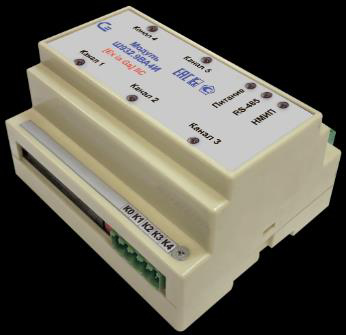

Преобразователь измерительный Ш932.9ВА8, Ш932.9ВА4 |
Взрывозащищённое |
Ш932.9ВА8И, Ш932.9ВА4И |
|
Повышенной надёжности |
Ш932.9ВА8И-АС, Ш932.9ВА4И-АС | |
|
Преобразователь измерительный Ш932.9/1, Ш932.9М, Ш932.9Д |
Общепромышленное |
Ш932.9/1, Ш932.9М, Ш932.9Д |
|
Взрывозащищённое |
Ш932.9И/1, Ш932.9МИ, Ш932.9ДИ | |
|
Повышенной надёжности |
Ш932.9/1-АС, Ш932.9М-АС, Ш932.9Д-АС |
|
Наименование |
Исполнение |
Обозначение |
|
Преобразователь измерительный Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.015/2-02, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2 |
Общепромышленное |
Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.015/2-02, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2 |
|
Взрывозащищённое |
Ш932.9АИ-29.013/1, Ш932.9АИ-29.015/1, Ш932.9АИ-29.015/2, Ш932.9АИ-29.016, Ш932.9АИ-29.016/С1, Ш932.9АИ-29.018/1, Ш932.9АИ-29.018/2 | |
|
Повышенной надёжности |
Ш932.9А-АС-29.010/1, Ш932.9А-АС-29.010/2, Ш932.9А-АС-29.010/3, Ш932.9А-АС-29.013/1, Ш932.9А-АС-29.015/1, Ш932.9А-АС-29.015/2, Ш932.9А-АС-29.015/2-02, Ш932.9А-АС-29.016, Ш932.9А-АС-29.016/С1, Ш932.9А-АС-29.018/1, Ш932.9А-АС-29.018/2, Ш932.9А-АС-29.019/1, Ш932.9А-АС-29.019/2 | |
|
Преобразователь измерительный Ш932.9КС |
Общепромышленное |
Ш932.9КС |
|
Повышенной надёжности |
Ш932.9КС-АС |
Корпуса преобразователей окрашиваются в цвета, которые определяет изготовитель.
Заводской номер преобразователей имеет цифровой формат и наносится методом типографской печати на наклейку, прикреплённые к корпусу, или другим пригодным способом, обеспечивающим идентификацию каждого экземпляра преобразователя, возможность прочтения и сохранность номера в процессе эксплуатации.
Нанесение знака поверки на корпус преобразователей не предусмотрено.
Пломбирование преобразователей осуществляется при помощи нанесения наклейки на винт(ы) корпуса преобразователя.
Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа и места пломбирования представлен на рисунках 1-10.

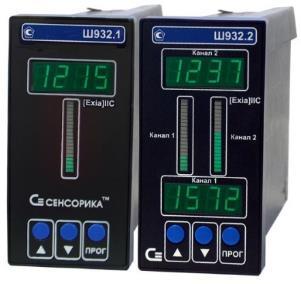

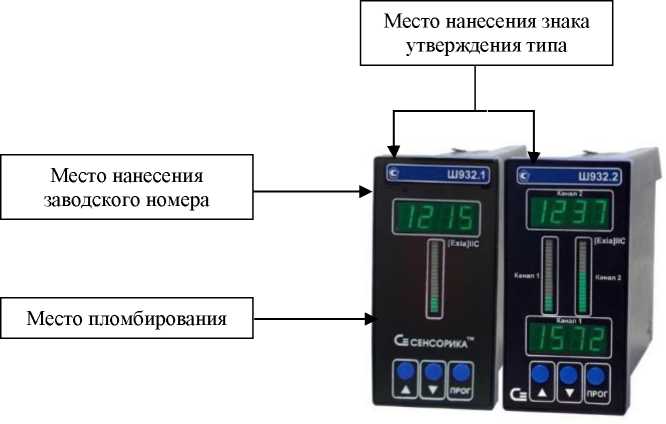

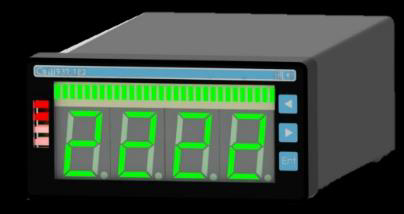

Рисунок 1 - Общий вид преобразователей Ш932.1, Ш932.2
с указанием места пломбирования, знака утверждения типа и заводского номера
Место нанесения знака утверждения типа

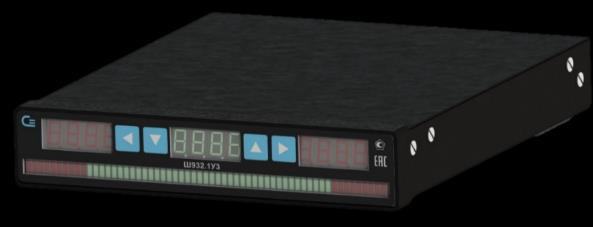

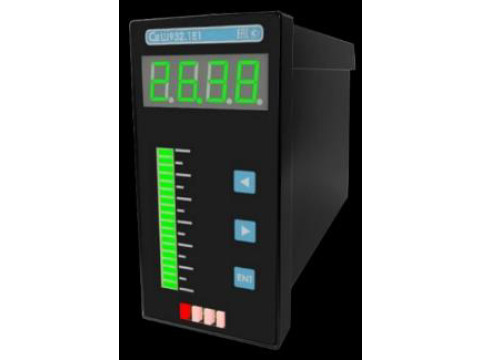

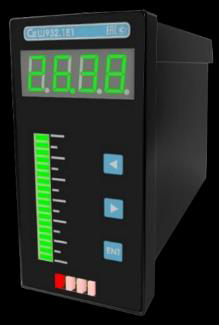

Ш932.1Е1

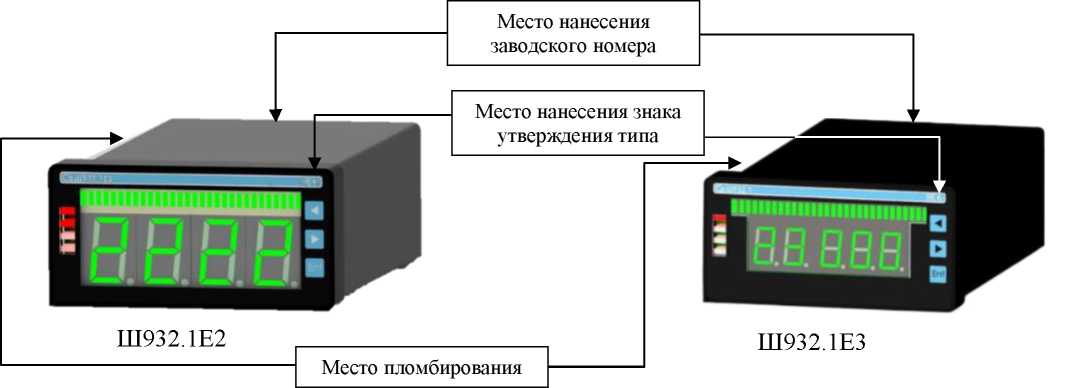

Рисунок 2 - Общий вид преобразователей Ш932.1Е1, Ш932.1Е2, Ш932.1Е3 с указанием места пломбирования, знака утверждения типа и заводского номера
Место нанесения заводского номера
Рисунок 3 - Общий вид преобразователей Ш932.1У3 с указанием места пломбирования, знака утверждения типа и заводского номера
Место пломбирования
Место нанесения знака утверждения типа
Место нанесения заводского номера

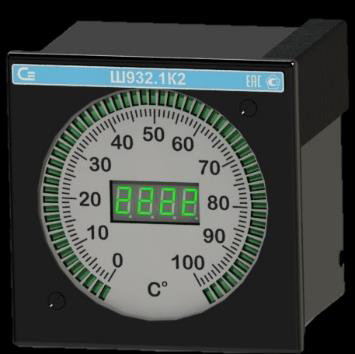

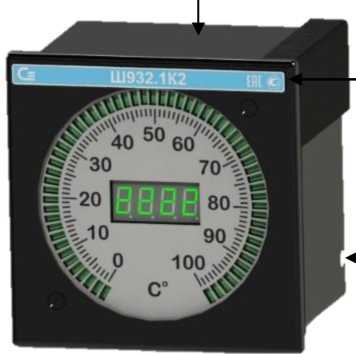

Рисунок 4 - Общий вид преобразователей Ш932.1К2-АВ, Ш932.1К2-Т с указанием места пломбирования, знака утверждения типа и заводского номера
Место нанесения знака утверждения типа
Место пломбирования
Ш932.1М2
Ш932.1М1
Ш932.1М3

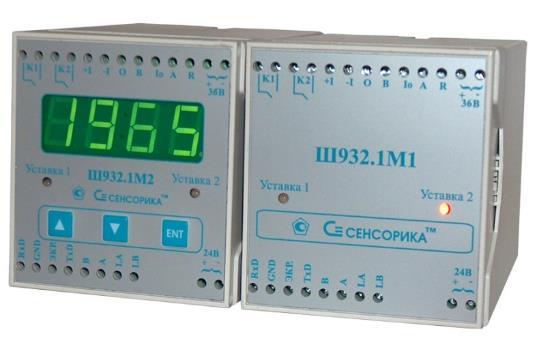

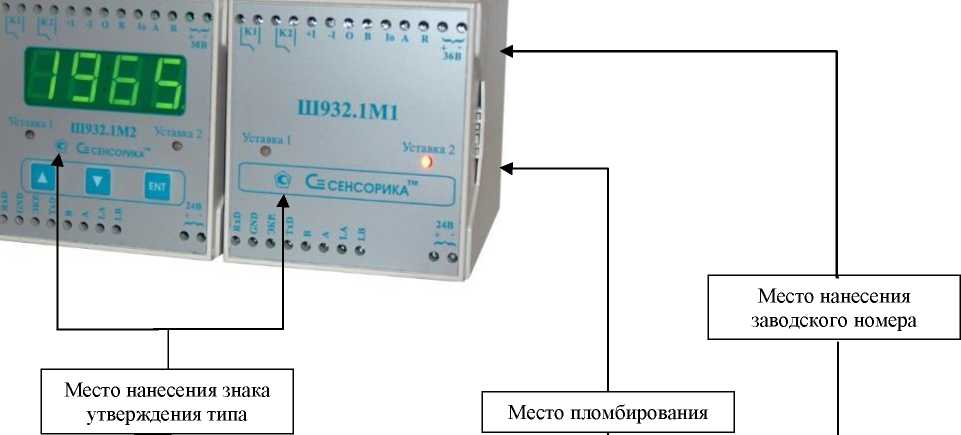

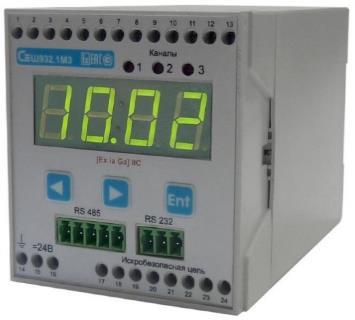

Рисунок 5 - Общий вид преобразователей Ш932.1М1, Ш932.1М2, Ш932.1М3 с указанием места пломбирования, знака утверждения типа и заводского номера
Ш932.7/021
Место нанесения заводского номера и пломбы
Место нанесения знака утверждения типа
Ш932.7/022

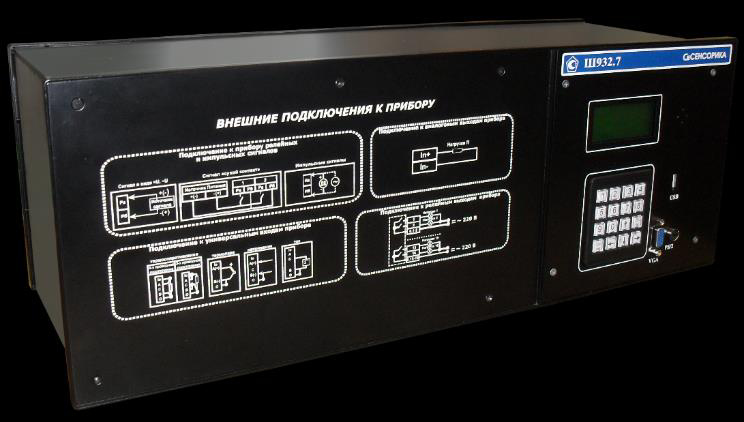

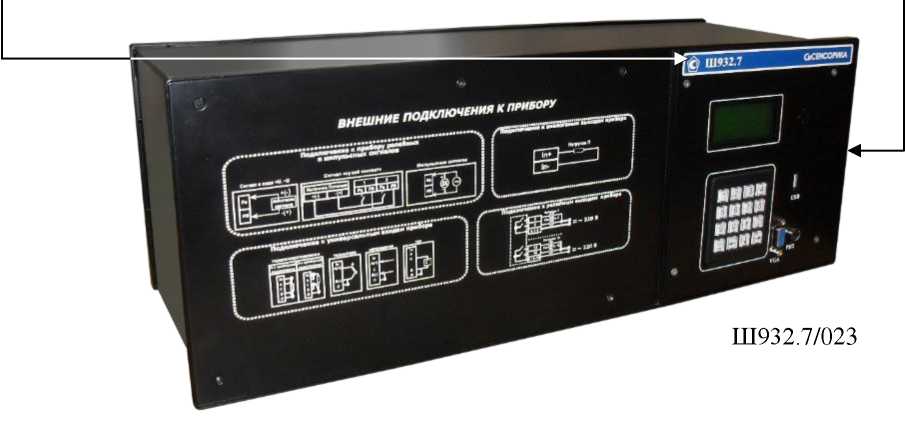

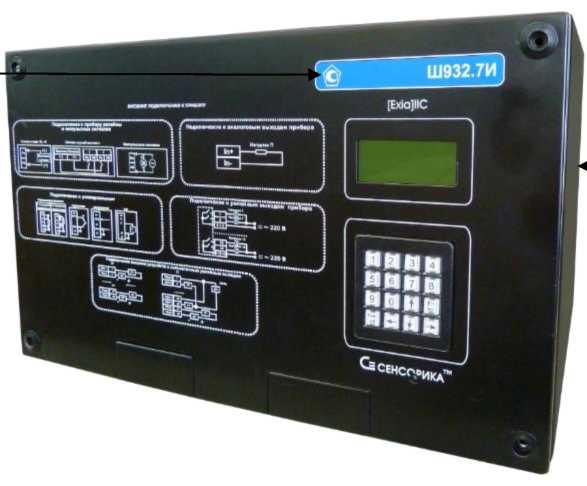

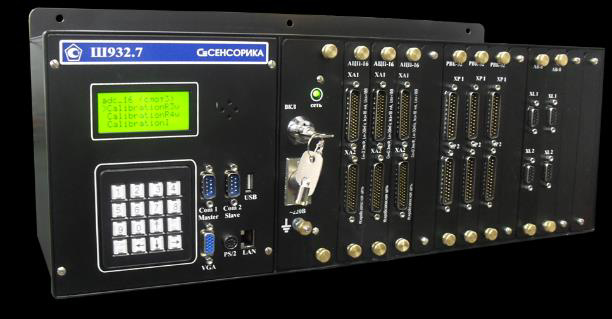

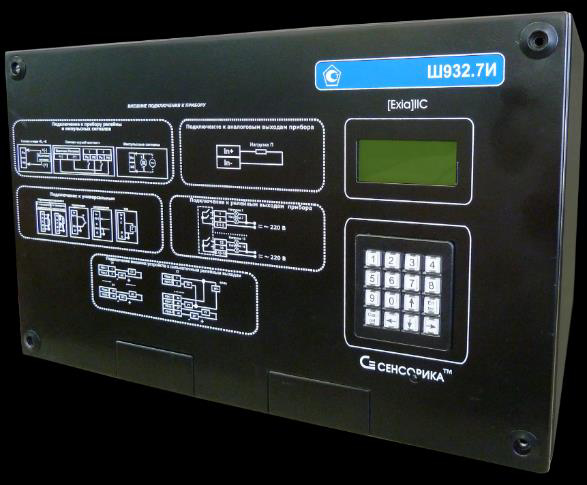

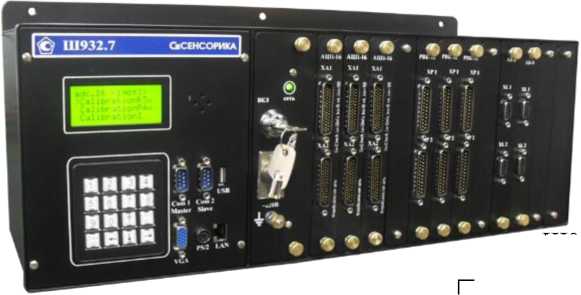

Рисунок 6 - Общий вид преобразователей Ш932.7/021, Ш932.7/022, Ш932.7/023 с указанием места пломбирования, знака утверждения типа и заводского номера
Место нанесения знака утверждения типа
Место пломбирования
Место нанесения заводского номера

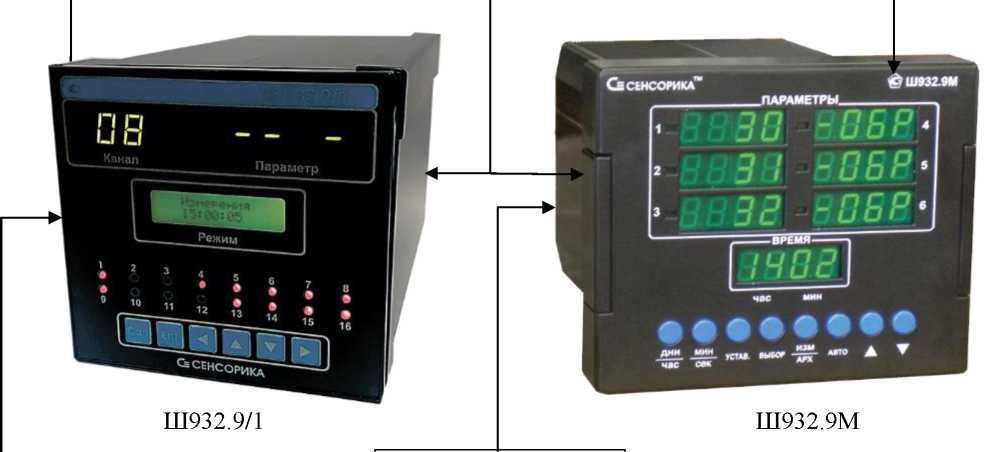

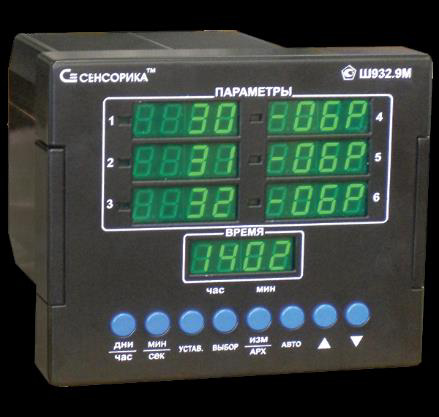

Рисунок 7 - Общий вид преобразователей Ш932.9/1, Ш932.9М
с указанием места пломбирования, знака утверждения типа и заводского номера
Место пломбирования
Место нанесения заводского номера

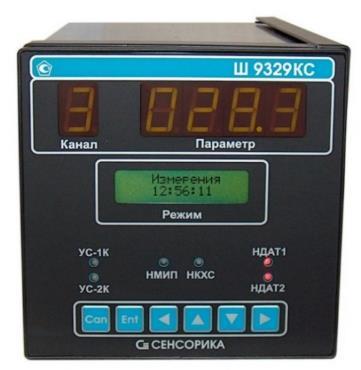

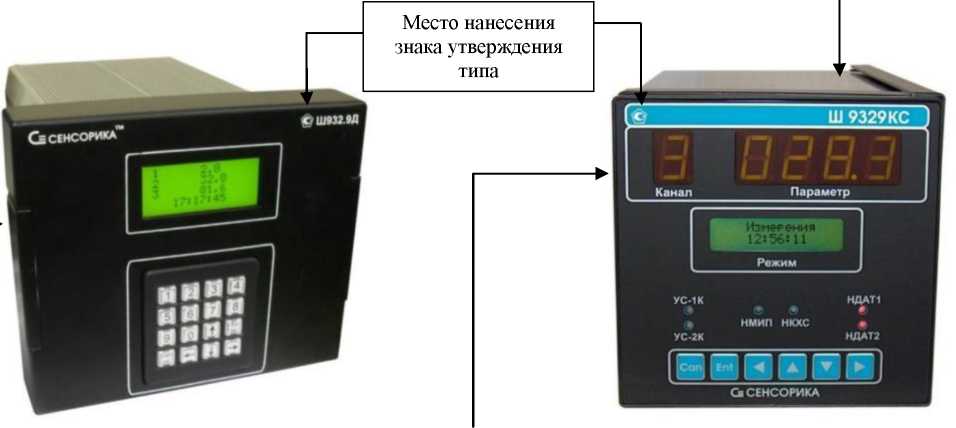

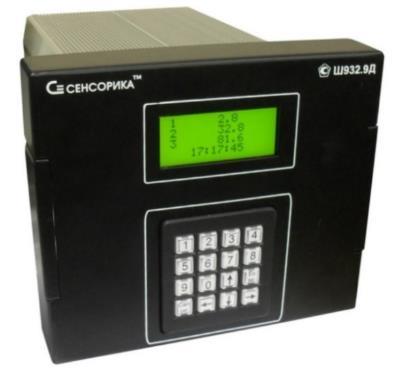

Рисунок 8 - Общий вид преобразователей Ш932.9Д, Ш932.9КС с указанием места пломбирования, знака утверждения типа и заводского номера
Место нанесения знака утверждения типа ।
Место нанесения заводского номера
Место пломбирования

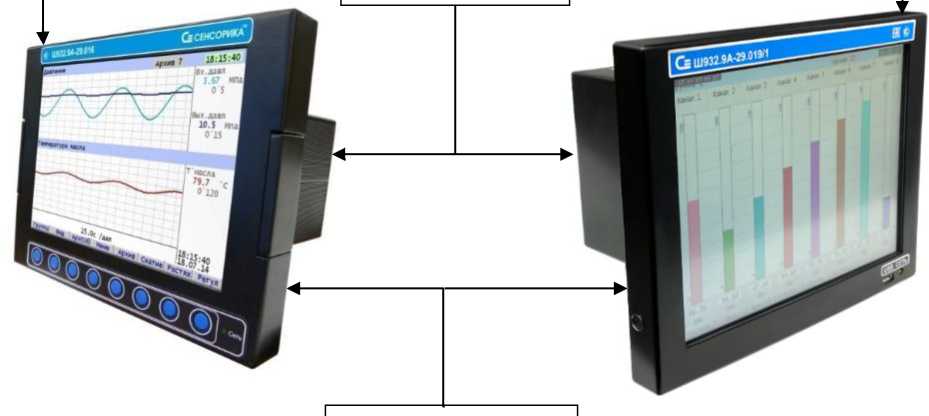

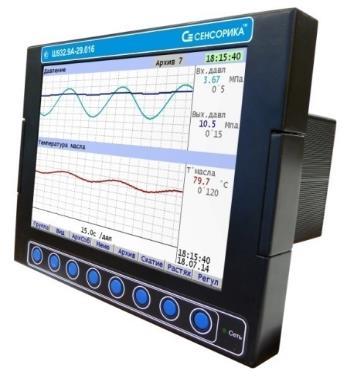

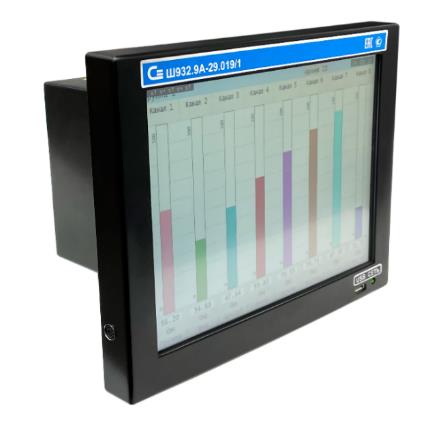

Рисунок 9 - Общий вид преобразователей Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.015/2-02, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2 с указанием места пломбирования, знака утверждения типа и заводского номера

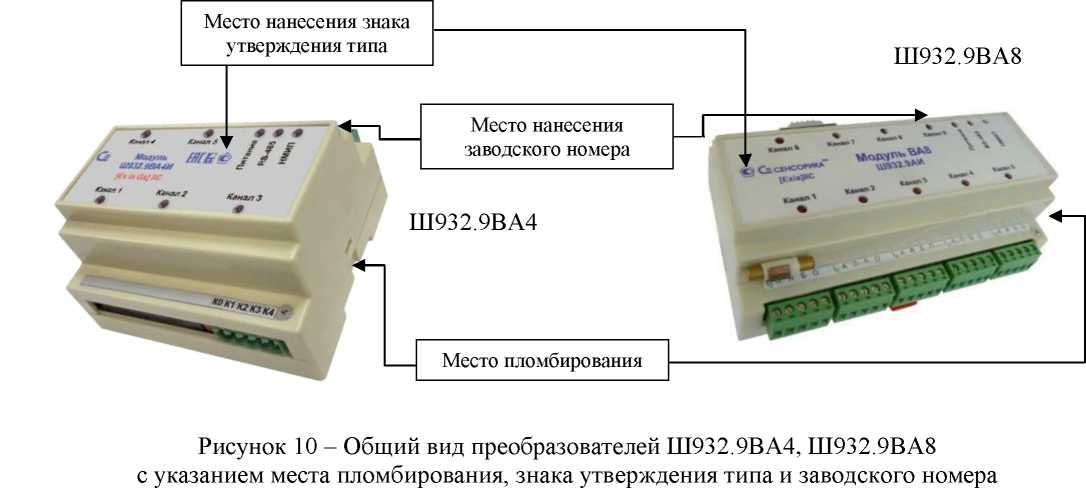

Программное обеспечение
Преобразователи оснащены встроенным программным обеспечением (далее - ПО), включающем метрологически значимую часть, которая является фиксированной, незагружаемой, и может быть изменена только на предприятии-изготовителе.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Влияние ПО преобразователей учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sh932 |
|
Номер версии (идентификационный номер) ПО* |
1.38 |
|
Цифровой идентификатор ПО |
_ |
|
* - для модификаций Ш932.1, Ш932.2, Ш932.1М1, Ш932.1М2, Ш932.9ВА8, Ш932.9ВА4, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9КС, Ш932.7/021, Ш932.7/022, Ш932.7/023, Ш932.9/1, Ш932.9М, Ш932.9Д отсутствуют программно-аппаратные интерфейсы связи | |
Технические характеристики
Метрологические, основные технические характеристики и характеристики надёжности преобразователей приведены в таблицах 3-11.
Таблица 3 - Метрологические характеристики преобразователей при измерении ТЭДС
термоэлектрических преобразователей и преобразовании в температуру
|
Тип термоэлектрического преобразователя по ГОСТ Р 8.585-2001 |
Диапазон измерений и преобразований напряжения постоянного тока в температуру, °C |
Пределы допускаемой основной приведённой к диапазону измерений (ДИ) погрешности1), %, для классов точности |
Применяемость в модификациях преобразователей | |
|
А |
В | |||
|
ТВР (А-1) |
от 0 до +2500 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.7/021, Ш932.7/022, Ш932.7/023, Ш932.9/1, Ш932.9М, Ш932.9Д, Ш932.9ВА4, Ш932.9ВА8, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, |
|
TBP (А-2, А-3) |
от 0 до +1800 |
±0,1 |
±0,25 | |
|
ТПР (В) |
от +300 до +1800 |
±0,3 |
±0,50 | |
|
от +500 до +1800 |
±0,1 |
±0,25 | ||
|
ТПП (R,S) |
от 0 до +1600 |
±0,2 |
±0,30 | |
|
от + 300 до + 1600 |
±0,1 |
±0,25 | ||
|
ТХА (К) |
от -200 до +1300 |
±0,1 |
±0,25 | |
|
ТХК (l) |
от -200 до +800 |
±0,1 |
±0,25 | |
|
тнн (n) |
от -200 до +1300 |
±0,1 |
±0,25 | |
|
ТХК (е) |
от -200 до +900 |
±0,1 |
±0,25 | |
|
ТМК (Т) |
от -200 до +400 |
±0,1 |
±0,25 | |
|
ТЖК (J) |
от -200 до +1200 |
±0,1 |
±0,25 | |
|
Тип термоэлектрического преобразователя по ГОСТ Р 8.585-2001 |
Диапазон измерений и преобразований напряжения постоянного тока в температуру, °C |
Пределы допускаемой основной приведённой к диапазону измерений (ДИ) погрешности1), %, для классов точности |
Применяемость в модификациях преобразователей Ш932.9А-29.015/2-02, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.9КС, Ш932.1М1, Ш932.1М2, Ш932.1М3, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1К2-Т | |
|
А |
В | |||
|
DIN (L) 2) |
от -200 до +900 |
±0,1 |
±0,25 | |
|
ТМК (М) |
от -200 до +100 |
±0,1 |
±0,25 |
Ш932.1М3 |
|
1) - пределы основной приведённой к ДИ погрешности приведены без учёта температуры холодного спая; при работе с термоэлектрическими преобразователями принимаются равными арифметической сумме модулей двух слагаемых: основная приведённая к ДИ погрешность измерения ЭДС термоэлектрических преобразователей с учётом погрешности измерения канала компенсации холодного спая и погрешность измерения температуры холодного спая с учётом погрешности датчика температуры холодного спая; если датчик температуры холодного спая программно отключён, то второе слагаемое равно нулю; если в качестве датчика холодного спая используется встроенный в преобразователь датчик (пределы его абсолютной погрешности ±1,0 °C), то для получения суммы необходимо абсолютную погрешность перевести в приведённую через ДИ термоэлектрического преобразователя; если в качестве датчика холодного спая используется внешний датчик, то вторым слагаемым является погрешность измерения канала компенсатора холодного спая с учётом класса допуска датчика холодного спая; 2) по стандарту DIN 43710 (на территории Республики Беларусь носит справочный характер). | ||||
Таблица 4 - Метрологические характеристики преобразователей при измерении сопротивления термопреобразователей сопротивления и преобразовании в температуру
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 |
Диапазон измерений и преобразований сопротивления постоянному току в температуру, °C |
Пределы допускаемой основной приведённой к ДИ погрешности, %, для классов точности |
Применяемость в модификациях преобразователей | |
|
А |
В | |||
|
50М, 100М с а=0,00426 °C-1 |
от -50 до +200 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.7/021, Ш932.7/022, Ш932.7/023, Ш932.9/1, Ш932.9М, Ш932.9Д, Ш932.9ВА4, Ш932.9ВА8, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.9КС, Ш932.1М1, Ш932.1М2, Ш932.1М3, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1К2-Т |
|
Cu50, Cu100 с а=0,00428 °C-1 |
от -180 до +200 | |||
|
50П, 100П с а=0,00391 °C-1, Pt50, Pt100 с а=0,00385 °C-1 |
от -200 до +850 | |||
|
53М (гр.23)1) с а=0,00426 °C-1 |
от -50 до +180 | |||
|
100Н (Ni100) с а=0,00617 °C-1 |
от -60 до +180 | |||
|
46П (гр.21)1) с а=0,00391 °C-1 |
от -200 до +500 | |||
|
Термопреобразователи сопротивления с конкретными НСХ |
от -200 до +850 | |||
|
500М, 1000М с а=0,00426 °C-1 |
от -50 до +200 |
±0,1 |
±0,25 |
Ш932.1М3 |
|
Cu500, Cu1000 с а=0,00428 °C-1 |
от -180 до +200 | |||
|
500П, 1000П с а=0,00391 °C-1 Pt500, Pt1000 с а=0,00385 °C-1 |
от -200 до +850 | |||
|
1) - на территории Республики Беларусь носит справочный характер | ||||
Таблица 5 - Метрологические характеристики преобразователей при измерении напряжения постоянного тока
|
Диапазон измерений, мВ |
Пределы допускаемой основной приведённой к ДИ погрешности, %, для классов точности |
Применяемость в модификациях преобразователей | |
|
А |
В | ||
|
от 0 до 75 |
±0,1 |
±0,25 |
Ш932.1К2-АВ, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1У3, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3 |
|
от 0 до 100 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.9ВА8, Ш932.9ВА4, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1У3, Ш932.9КС |
|
от 0 до 1000 |
±0,1 |
±0,25 |
Ш932.1М3, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1К2-АВ, Ш932.9/1, Ш932.9М, Ш932.9Д, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1М1, Ш932.1М2, Ш932.7/021, Ш932.7/022, Ш932.7/023, Ш932.1, Ш932.2, Ш932.9КС |
|
от 0 до 10000 |
±0,1 |
±0,25 |
Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1М3 Ш932.1У3, Ш932.1К2-АВ, Ш932.9А-29.019/1, Ш932.9А-29.019/2 |
|
от -10 до 10 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2 |
|
от -20 до 20 | |||
|
от -40 до 40 | |||
|
от -12,5 до 12,5 |
±0,1 |
±0,25 |
Ш932.1М3, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3 |
|
от -25 до 25 | |||
|
от -50 до 50 | |||
|
Диапазон измерений, мВ |
Пределы допускаемой основной приведённой к ДИ погрешности, %, для классов точности |
Применяемость в модификациях преобразователей | |
|
А |
В | ||
|
от -100 до 100 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.1М3, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.9М, Ш932.1М1, Ш932.1М2, Ш932.1У3, Ш932.7/021, Ш932.7/022, Ш932.7/023 |
|
от -200 до 200 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.1К2-АВ, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.7/021, Ш932.7/022, Ш932.7/023 |
|
от -400 до 400 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3 |
|
от -800 до 800 | |||
|
от -1000 до 1000 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.1М3, Ш932.1К2-АВ, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1У3, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.9М, Ш932.1М1, Ш932.1М2, Ш932.7/021, Ш932.7/022, Ш932.7/023 |
|
от -10000 до 10000 |
±0,1 |
±0,25 |
Ш932.1К2-АВ, Ш932.1У3, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3 |
|
от -75 до 75 |
±0,1 |
±0,25 |
Ш932.1К2-АВ |
|
от 0 до 200 | |||
|
от 2000 до 10000 |
±0,1 |
±0,25 |
Ш932.1К2-АВ, Ш932.1М3 |
Таблица 6 - Метрологические характеристики преобразователей при измерении силы постоянного тока
|
Диапазон измерений, мА |
Пределы допускаемой основной приведённой к ДИ погрешности, %, для классов точности |
Применяемость в модификациях преобразователей | |
|
А |
В | ||
|
от 0 до 5 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.7/021, Ш932.7/022, Ш932.7/023, Ш932.9/1, Ш932.9М, Ш932.9Д, Ш932.9ВА4, Ш932.9ВА8, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.015/2-02, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.9КС, Ш932.1М1, Ш932.1М2, Ш932.1М3, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1У3, Ш932.1К2-АВ |
|
от 0 до 20 | |||
|
от 4 до 20 | |||
|
от -5 до 5 |
±0,1 |
±0,25 |
Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.015/2-02, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1У3, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1К2-АВ |
|
от -20 до 20 | |||
|
Таблица 7 - Метрологические характеристики п |
реобразователей при измерении сопротивления | ||
|
Диапазон измерений, Ом |
Пределы допускаемой основной приведённой к ДИ погрешности, % |
Применяемость в модификациях преобразователей | |
|
А |
В | ||
|
от 0 до 100 |
±0,1 |
±0,25 |
Ш932.1, Ш932.2, Ш932.1М3, Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3 |
|
от 0 до 200 | |||
|
от 0 до 400 | |||
|
от 0 до 4000 |
±0,1 |
±0,25 |
Ш932.1М3 |
|
от 20 до 2000 |
±0,1 |
±0,25 |
Ш932.1М1, Ш932.1М2 |
|
от 0 до 320 |
±0,1 |
±0,25 |
Ш932.1Е1, Ш932.1Е2, Ш932.1Е3 |
Таблица 8 - Диапазоны воспроизведений выходных аналоговых сигналов силы постоянного тока
|
Диапазоны воспроизведений выходных аналоговых сигналов силы постоянного тока, мА |
Пределы допускаемой основной приведённой к диапазону воспроизведений погрешности, % |
Применяемость в модификациях преобразователей |
|
от 0 до 5 |
±0,5 |
Ш932.1, Ш932.2, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1М3, Ш932.9А-29.019/1, Ш932.9А-29.019/2 |
|
от 0 до 20 |
±0,2 | |
|
от 4 до 20 |
±0,2 |
Ш932.1, Ш932.2, Ш932.1Е1, Ш932.1Е2, Ш932.1Е3, Ш932.1М3, Ш932.1М1, Ш932.1М2, Ш932.9А-29.019/1, Ш932.9А-29.019/2 |
Пределы допускаемой дополнительной приведённой к ДИ погрешности, вызванной изменением температуры окружающего воздуха от нормальной ((20±10) °C) в пределах рабочих условий эксплуатации составляют не более 1,0 пределов допускаемой основной приведённой к ДИ погрешности.
Таблица 9 - Основные технические характеристики
|
Обозначение модификации преобразователя |
Количество каналов |
Конструктивное исполнение и габаритные размеры, мм, не более: - высота - ширина - длина |
Напряжение питания |
Потребляема я мощность, ВЛ не более |
Масса, кг, не более |
|
Ш932.1 |
одноканальный |
монтаж на щит - 160 - 80 - 295 |
~220 —22 В, — 3 3 50±1 Гц |
10 |
4 |
|
Ш932.2 |
двухканальный |
~220 —33 В, 50±1 Гц |
10 |
4 | |
|
Ш932.1У3 |
одноканальный |
монтаж на щит - 170 - 35 - 210 |
~ 6,3+0,6 В ~ 12,6-1,3 В ~ 220 —33 В 50±1 Гц = 24 —6 В — 5 |
10 |
1,3 |
|
Ш932.1Е1 |
одноканальный |
монтаж на щит - 100 - 50 - 180 |
~220 —22 В, — 3 3 50±1 Гц |
10 |
1,3 |
|
Ш932.1Е2, Ш932.1Е3 |
одноканальный |
- 50 - 100 - 180 | |||
|
Ш932.1М1, Ш932.1М2 |
одноканальный |
монтаж на DIN-рейку - 75 - 70 - 110 |
= 24 —6 В — 5 |
4 |
0,5 |
|
Ш932.1М3 |
одноканальный |
~220 —33 В, 50±1 Гц = 24 —65 В |
10 |
0,5 |
|
Обозначение модификации преобразователя |
Количество каналов |
Конструктивное исполнение и габаритные размеры, мм, не более: - высота - ширина - длина |
Напряжение питания |
Потребляема я мощность, ВД не более |
Масса, кг, не более |
|
Ш932.7/021 |
многоканальный (от 8 до 192) |
монтаж на вертикальную поверхность - 178 - 195,5 - 448 |
~220 '33 В, 50±1 Гц |
35 |
9 |
|
Ш932.7/022 |
многоканальный (от 8 до 192) |
монтаж на щит - 188 - 235 - 516 |
~220 '33 В, 50±1 Гц |
35 |
9 |
|
Ш932.7/023 |
многоканальный (от 8 до 192) |
монтаж на щит - 265 - 316 - 484 |
~220 '33 В, 50±1 Гц |
35 |
9 |
|
Ш932.9/1 |
многоканальный (16) |
монтаж на щит - 150 - 150 - 350 |
~220 '33 В, 50±1 Гц |
25 |
5 |
|
Ш932.9М |
многоканальный (16, 32) |
монтаж на щит - 144 - 144 - 360 |
~220 +22 В, —3 3 50±1 Гц |
25 |
5 |
|
Ш932.9Д |
многоканальный (16, 32) |
~220 '33 В, 50±1 Гц |
25 |
5 | |
|
Ш932.9ВА4 |
многоканальный (5) |
монтаж на DIN-рейку - 155 - 125 - 60 |
= 24 — 5 В |
5 |
0,5 |
|
Ш932.9ВА8 |
многоканальный (9) |
монтаж на DIN-рейку - 60 - 102 - 190 |
= 24 — 5 В |
5 |
0,5 |
|
Ш932.9А-29.010/1, Ш932.9А-29.010/2, Ш932.9А-29.010/3, Ш932.9А-29.013/1, Ш932.9А-29.015/1, Ш932.9А-29.015/2, Ш932.9А-29.015/2-02, Ш932.9А-29.016, Ш932.9А-29.016/С1, Ш932.9А-29.018/1, Ш932.9А-29.018/2, Ш932.9А-29.019/1, Ш932.9А-29.019/2 |
одноканальный и многоканальный (3, 6, 8, 16, 24, 32, 48) |
монтаж на щит - 360 - 320 - 400 |
~220 +22 В, —3 3 50±1 Гц = 24 +66 В 5 |
40 |
6 |
|
Обозначение модификации преобразователя |
Количество каналов |
Конструктивное исполнение и габаритные размеры, мм, не более: - высота - ширина - длина |
Напряжение питания |
Потребляема я мощность, ВД не более |
Масса, кг, не более |
|
Ш932.9КС |
двухканальный |
монтаж на щит - 150 - 150 - 360 |
~220 33 В, 50±1 Гц |
10 |
4 |
|
Ш932.1К2-АВ, Ш932.1К2-Т |
одноканальный |
монтаж на щит - 105 - 105 - 100 |
= 24 :65 В |
6 |
0,9 |
аблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от 5 до 50 80 |
аблица 11 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч: - для исполнения «АС» - для других исполнений |
100 000 50 000 |
|
Средний срок службы, лет: - для исполнения «АС» - для других исполнений |
15 12 |
Знак утверждения типа
наносится на титульный лист формуляра типографским способом и на лицевую панель преобразователей методом шелкографии.
Комплектность
аблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
Ш932* |
1 шт. |
|
Формуляр |
КПЛШ.466429.0ХХ* ФО |
1 экз. |
|
Руководство по эксплуатации |
КПЛШ.466429.0ХХ* РЭ |
1 экз. |
|
Диск CD с программным обеспечением для ПК |
_ |
1 шт. |
|
Кросс-платы для подключения внешних устройств |
_ |
NN* |
|
Кабель питания |
_ |
NN* |
|
Комплект запасных принадлежностей (предохранители, розетки, спецотвертка для кроссплат) |
_ |
NN* |
|
* - определяется модификацией преобразователя | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» Руководства по эксплуатации КПЛШ.466429.0ХХ РЭ.
Нормативные документы
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 28.07.2023 № 1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А
ТУ.4227-005-12296299-2010 Преобразователи измерительные Ш932. Технические условия
